Обучающий код EV1527 433 МГц 12 В постоянного тока одноканальный релейный модуль

Обучающий код EV1527 433 МГц 12 В постоянного тока одноканальный релейный модуль

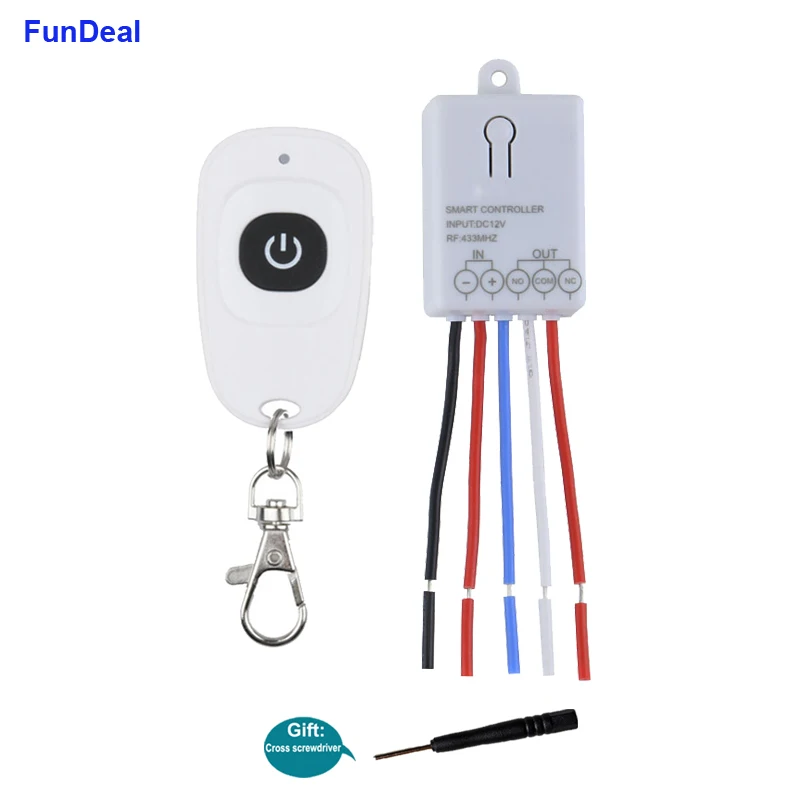

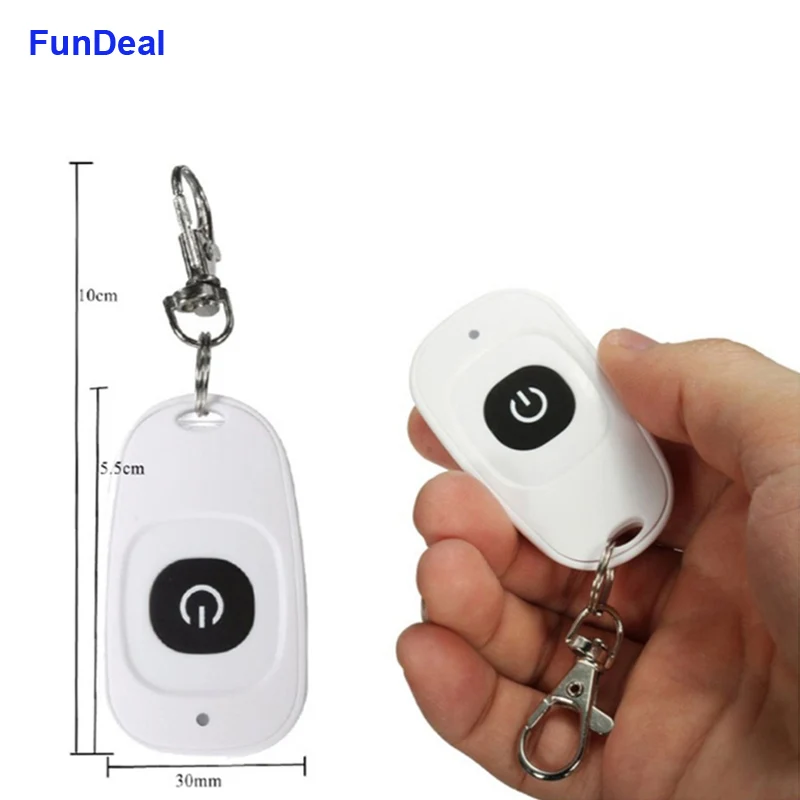

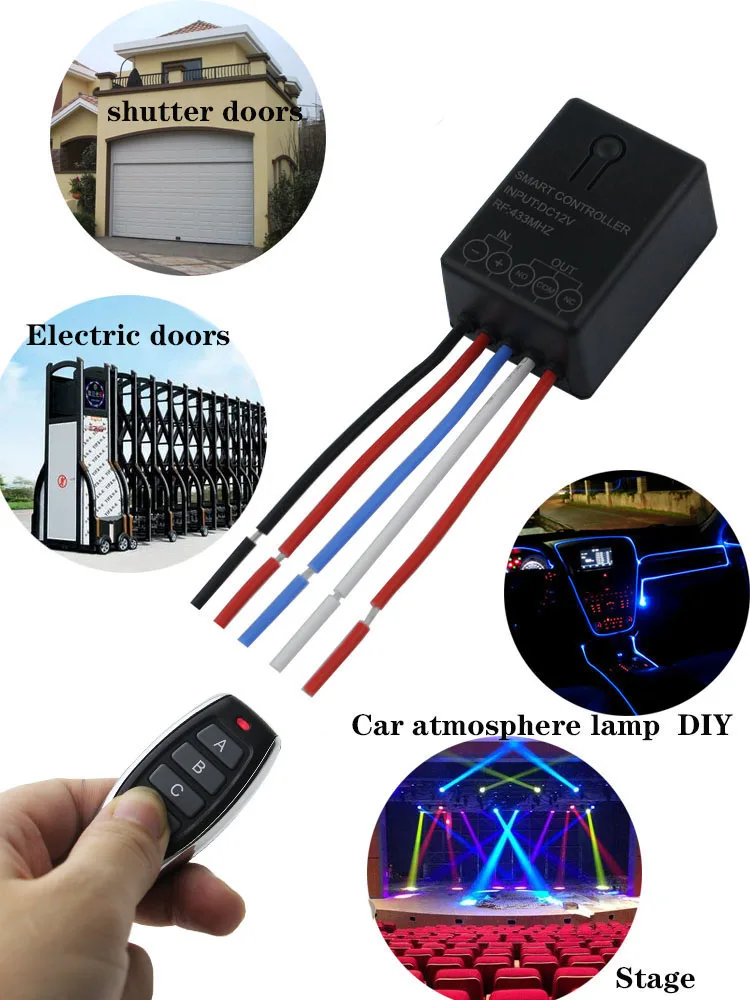

EV1527 обучающий код 433 МГц DC 12 В одноканальный релейный модуль RF беспроводной переключатель приемник + передатчик дистанционного управления DIY Kit

Технические данные приемника:

Входная мощность: DC10V ~ 14V

Выходное напряжение: 1 В ~ 250 В

Ток в режиме ожидания:<5 мА

Частота RF: 433 м

Режим работы RF: супергетеродинный

Чувствительность приема: >-108dbm

Расстояние передачи:>50 м (открытое пространство)

Режим декодирования: Программное обеспечение MCU декодирование

Удаленное Хранение: 25 шт.

Поддержка удаленного типа: код обучения EV1527, фиксированный код

Режим работы: Мгновенный, тумблер, задержка времени блокировки (5s ,10s ,15s,20s ), автоматическое включение при включении

Тип проводки: стационарный терминал

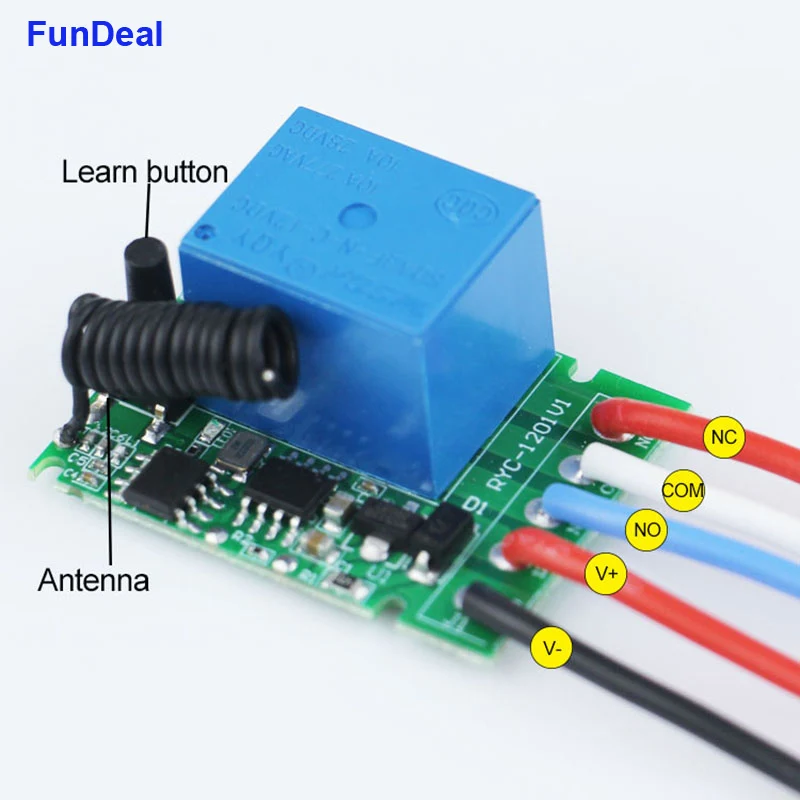

Выход Te тип проводки rminal :NO , NC , COM

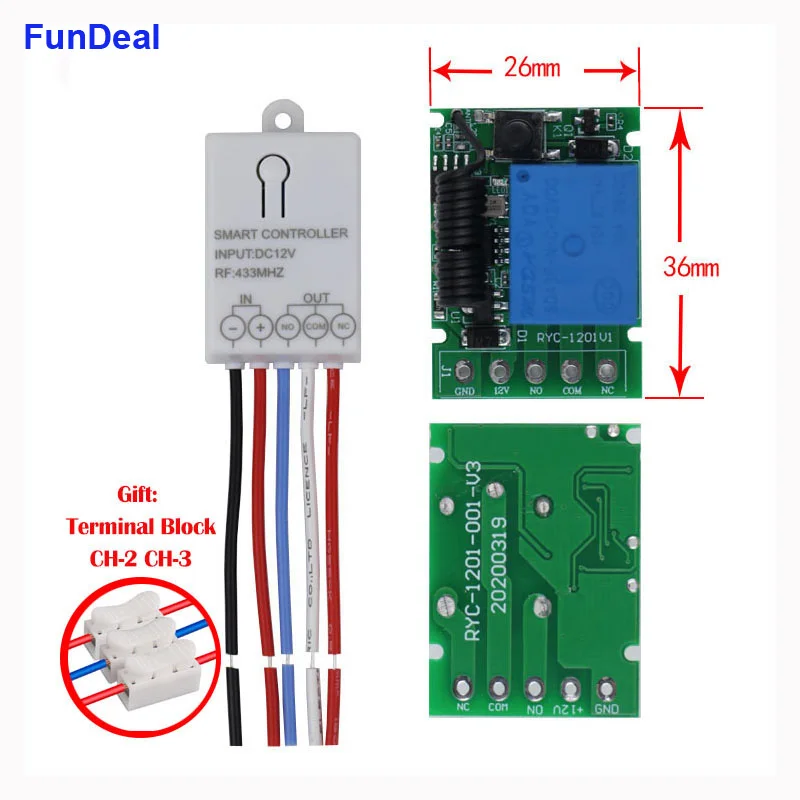

Размер печатной платы: 36*26*17 мм (Д, Ш, в)

Применение

О режиме работы:

1, мгновенный:Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.
2,Переключатель:Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения.
3,Фиксация:Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения.

4., Режим задержки времени:Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5s или 10s или 15s или 20s, реле отключается автоматически.
5,Автоматическое включение при включении:Когда источник питания, реле подключается.

Очистка кода:

Нажмите кнопку обучения на приемниках для9 раз, Пока светодиодный индикатор не выключится, а затем мигнет, пока он не начнет мигать 5 раз. Это означает, что код был успешно очищен;
После очистки кода, все пульт дистанционного управления больше не может работать.

Изучение кода: (мгновенный)
Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.
Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться,
Обучение успешно.

Изучение кода: (переключение)
Нажмите кнопку обучения на приемнике дважды, он приходит в режим переключения
Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться,
Обучение успешно.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз изучен для «ON», второй раз узнал для «OFF».
Например: Кнопка A = ON, кнопка B = OFF
Нажмите кнопку обучения на приемнике в три раза, он переходит в режим фиксации.
Подождите немного, светодиодный индикатор на плате приемника будет включен,
Нажмите кнопку дистанционного управления A,
Светодиодный фонарик 3 раза.
Нажмите кнопку дистанционного управления B.
Светодиодный индикатор мигает 3 раза, а затем выключается,
Обучение успешно.
A = ON , B = OFF.

Изучение кода: (режим задержки времени)
Нажмите кнопку обучения на приемнике вперед время, время в течение 5 секунд.
Нажмите клавишу обучения на приемнике в пятый раз, время задержки в течение 10 секунд.
Нажмите клавишу обучения на приемнике в шестом раз, время задержки в течение 15 секунд.

Нажмите кнопку обучения на приемнике в семь раз, время задержки в течение 20 секунд. Светодиодный индикатор будет включен. Нажмите кнопку дистанционного управления, светодиодный индикатор мигает 3 раза, а затем выключается, успешно обучаясь.

Изучение кода: (автоматическое включение при включении)

Нажмите кнопку обучения на приемнике восемь раз, он приходит в режим настройки

Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться,
Обучение успешно.

Примечание: система может хранить 25 шт. пультов дистанционного управления, если пульт получит более 25 шт., исходный пульт дистанционного управления будет потерян.

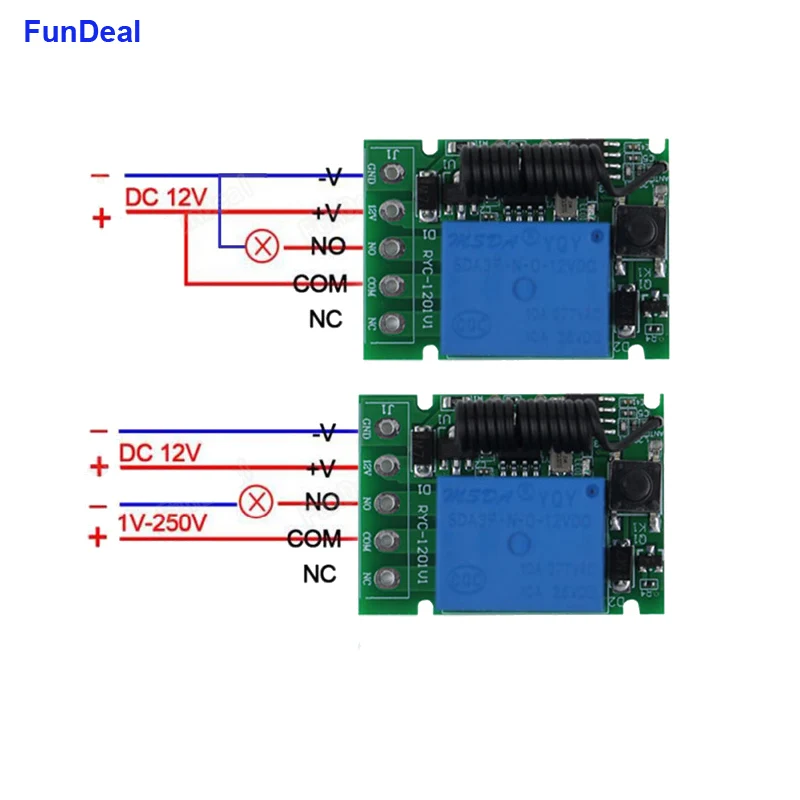

Схема проводки 1:

+ : 12 В + вход;

- : GND-вход;

НЕТ: выход, нормально открытый;

COM: выход, общий;

NC: выход, нормальное закрытие.
