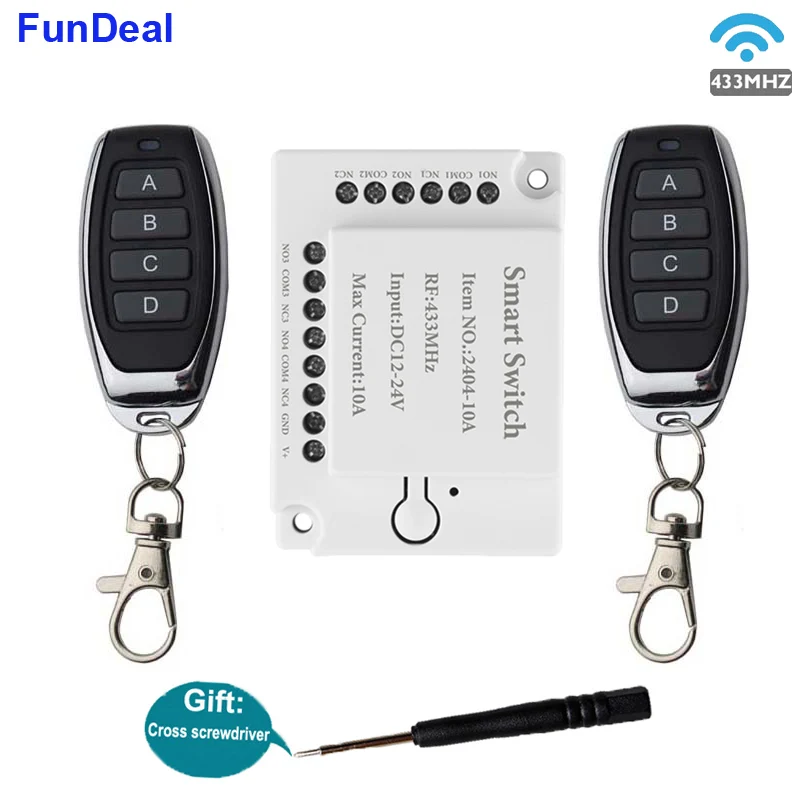

433 МГц Универсальный Беспроводной дистанционного Управление выключатель AC/DC 12V 24V 4CH модуль приемника радиорелейной линии с 4 канальный РЧ пульт дистанционного управления 433 МГц передатчик

Технические данные:
1. Рабочее напряжение: DC12V ~ 24 В
2. Ток покоя: 5 мА
3. Рабочая частота: 433 МГц
4. Чувствительность приема:-104dBm
5. Функция: Мгновенный/тумблер/защелкивающийся
6. Режим модуляции: ASK
7. Режим соответствия: Интеллектуальный код обучения
8. Режим выхода: сухой контакт/выходное напряжение
9. Корпус: Да
10. Рабочая температура: -30 ~ + 80
11. Размер печатной платы: 68,2x48,2 (мм).

Характеристики пульта дистанционного управления:
Рабочая частота: 433,92 МГц
Мощность по 2 шт. 3V Плоская Круглая кнопка сотового телефона Батарея (Батарея входит в комплект поставки),
Материал: ПВХ.
Кнопка: 4 кнопки
Размер: 55 мм x 30 мм
Рабочее напряжение: 6 В
Рабочий ток: 12 мА
Мощность передачи: 10 мВт
Режим модуляции: ASK (AM).
Тип кодирования: обучение.
Расстояние передачи: 50 м.

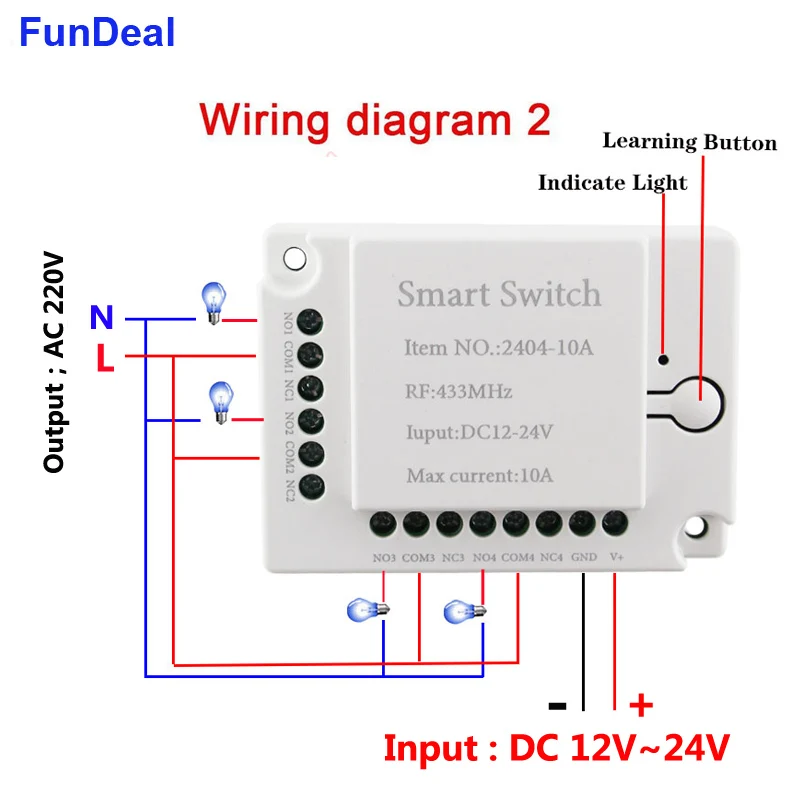

+ V-положительный полюсный вход
GND-вход отрицательного полюса
1 -KC1 нормальное закрытие реле (NC)
2 -KC1 общее реле (COM)
3 -KC1 нормальное открытие реле (нет)
4 -KC3 нормально замкнутый реле (NC)
5 -KC3 общее реле (COM)
6 -KC3 нормально открытый реле (нет)
7 -KC2 нормальное закрытие реле (NC)
8 -KC2 Общие Реле (COM)
9 -KC2 нормальное открытие реле (нет)
10 -KC4 нормальное закрытие реле (NC)
11 -KC4 Общие Реле (COM)
12 -KC4 нормальное открытие реле (нет)

Когда реле заряжено, нет и COM подключено.

О режиме работы:

1. Мгновенный/пробежка: Нажмите и удерживайте->on; Отпустите->Off
Удерживайте нажатие одной кнопки, соответствующий канал работает/включается;
Ослабьте палец, чтобы остановить/выключить.
(4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик)

2. Переключатель/самозамок: нажмите-> ВКЛ; Нажмите еще раз-> ВЫКЛ
Нажмите одну кнопку в течение одного времени, соответствующий канал работает/включен;
Нажмите ту же кнопку снова и выключите.
(4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик).

3. Блокировка/Блокировка: нажатие-> ВКЛ; Нажмите другую кнопку-> ВЫКЛ
Нажмите одну кнопку в течение одного времени, соответствующий канал работает/включен;
Нажмите другую кнопку, чтобы остановить/выключить (в то же время работает другой соответствующий канал).
(4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик).

Настройка режима работы:

1. Мгновенный режим:
Одним нажатием кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления информирует об успешном установке мгновенного режима.

2. Режим переключения:
Два нажатия кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления информирует об успешном настройке режима переключения.

3. Режим блокировки:
Три нажатия кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте за второй кнопкой дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления информирует об успешном настройке режима фиксации (первая кнопка стоит ВКЛ, вторая кнопка выключается).

4. 2CH мгновенный + 2CH тумблер:
Четыре нажатия кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления информирует об успешной установке.

5. 2CH мгновенный + 2CH Блокировка:
Нажмите пять раз кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления информирует об успешной установке.

6. 2CH тумблер + 2CH Блокировка:
Шесть нажатий кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления информирует об успешной установке.

7. 2CH защелка + 2CH защелка:
Нажмите семь раз кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления информирует об успешной установке.

8. Удаление существующих данных дистанционного управления:
При восьмикратном нажатии кнопки обучения на плате приемника светодиодный индикатор на плате приемника будет мигать восемь раз, существующие пульты дистанционного управления удаляются успешно.

Примечания:
1. Пожалуйста, не заряжайте работу, вы должны выключить питание и работать после тестирования и коррекции электричества.
2. Пожалуйста, немедленно измените батарею, когда напряжение пульта дистанционного управления недостаточное (когда напряжение батареи недостаточное, как правило, приближается передача)
3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных помех, электромагнитных поданных при использовании беспроводных радиочастотных продуктов, и избежать слишком короткого расстояния между пультом дистанционного управления и приемной платой.
4. Пожалуйста, избегайте ненормального использования продукта. Ненормальное использование уменьшит производительность продукта и срок службы, если серьезно это может повредить продукты и даже сделать опасность для вашего сейфа.

Более того: система может хранить 25 шт. пультов дистанционного управления, если пульт получит более 25 шт., исходный пульт дистанционного управления будет потерян.
