Векторная антенна NanoVNA с ЖК-дисплеем Векторный анализатор сети кабелем

2,8 дюймов ЖК-дисплей Дисплей Nano VNA кв УКВ УФ вектор сетевой анализатор с SMA кабель со штыревыми соединителями на обоих концах для подключения RG174 радиочастотного Кабеля
Характеристика:
1. Простое и практичное программное обеспечение для управления ПК, вы можете экспортировать файлы Touchstone (snp) для различного дизайна радио и программного обеспечения моделирования через программное обеспечение ПК. Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки Частоты easurement до 900 МГц. Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений. Частотный диапазон 50K-300 МГц прямого выхода si5351 обеспечивает лучшую динамику, чем 70 дБ. Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.
2. Это продукт «сделай сам», который обеспечивает идеальные возможности измерения векторной сети в размере кредитной карты. Он включает в себя 2,8-дюймовый сенсорный экран и 400 мАч батарея, который может использоваться в автономном режиме в течение 2 часов. Для более длительного измерения, пожалуйста, подключите внешний источник питания или свяжитесь со мной, чтобы сделать большую версию аккумулятора. Метод TX/RX может измерять полные параметры S11 и S21. Если вам нужно получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера.

Спецификация:
Цвет: черный
Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку)
Выход RF: -13 дБм (максимум-9 дБм)
Точность частоты: <0,5 ppm
Диапазон измерения: 70 дБ (50 кГц-300 МГц), 50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) (включить расширенную прошивку)
Соотношение стоящей волны порта: <1,1

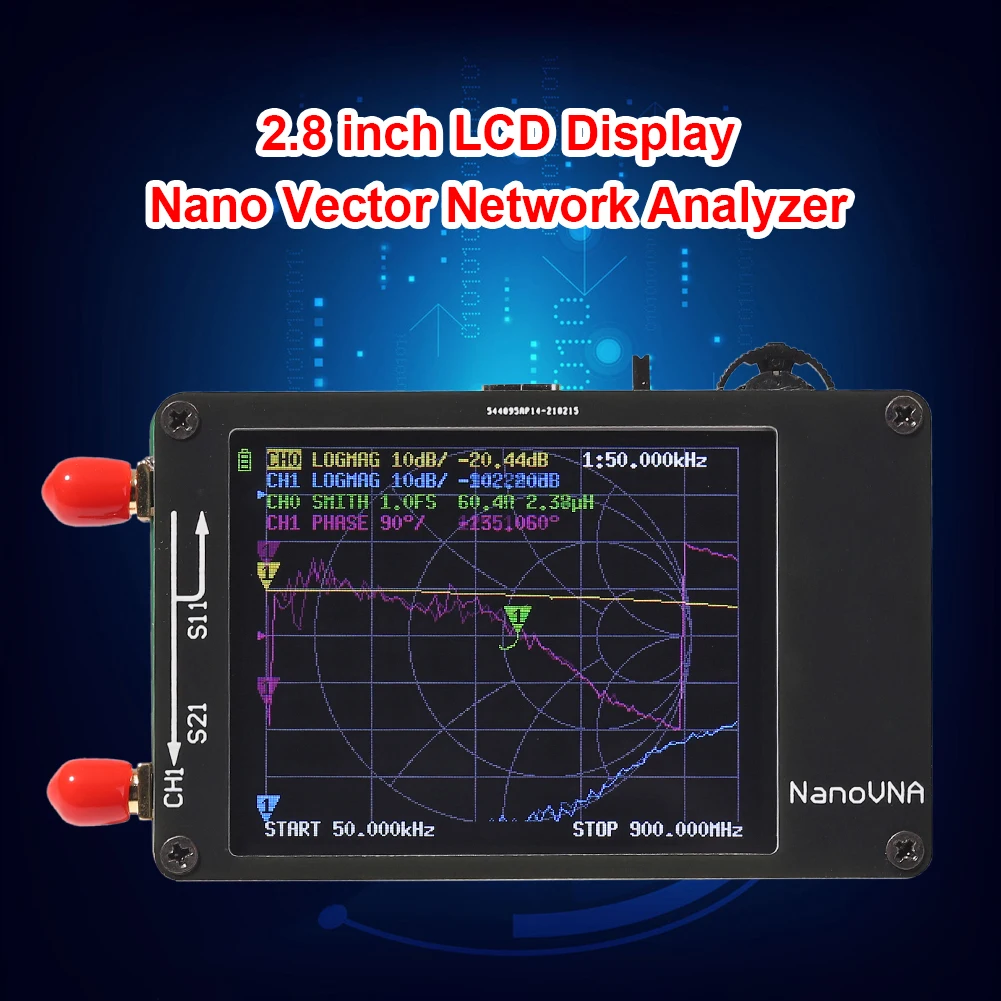

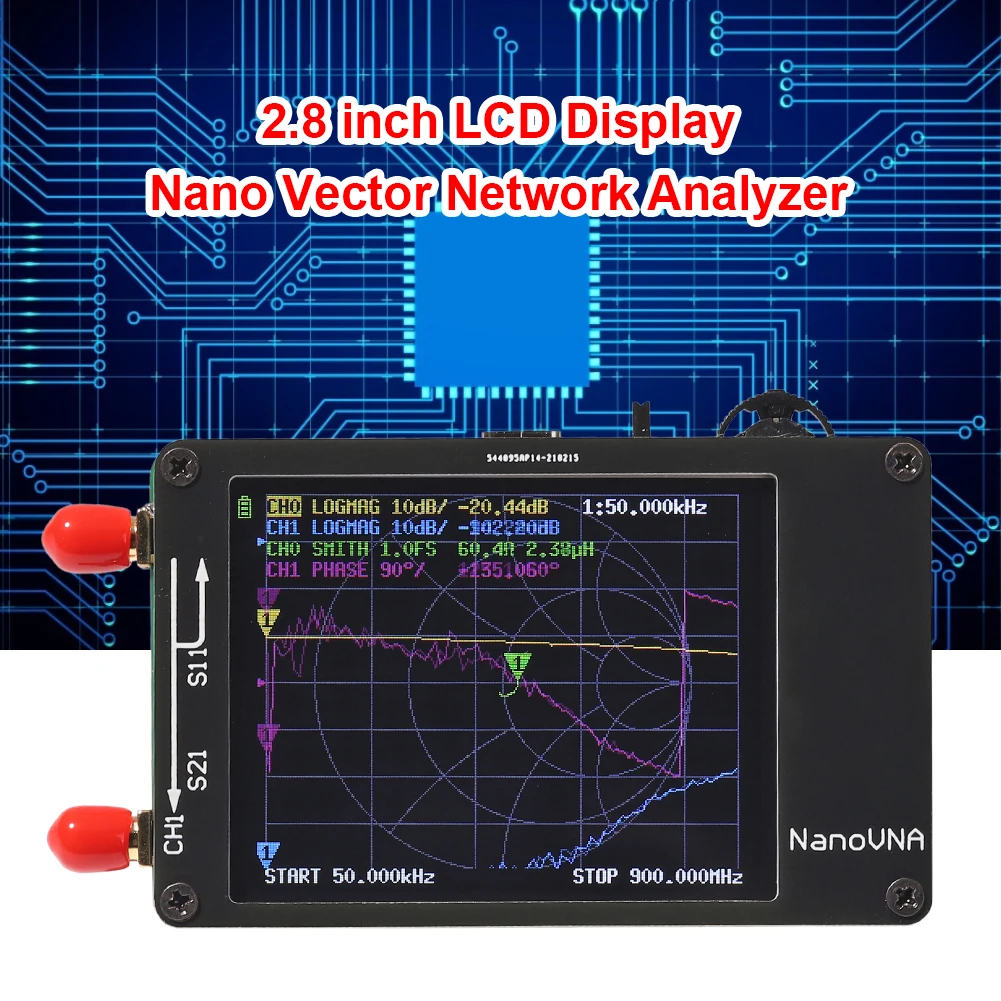

Дисплей: 2,8 дюймов TFT (320x240)

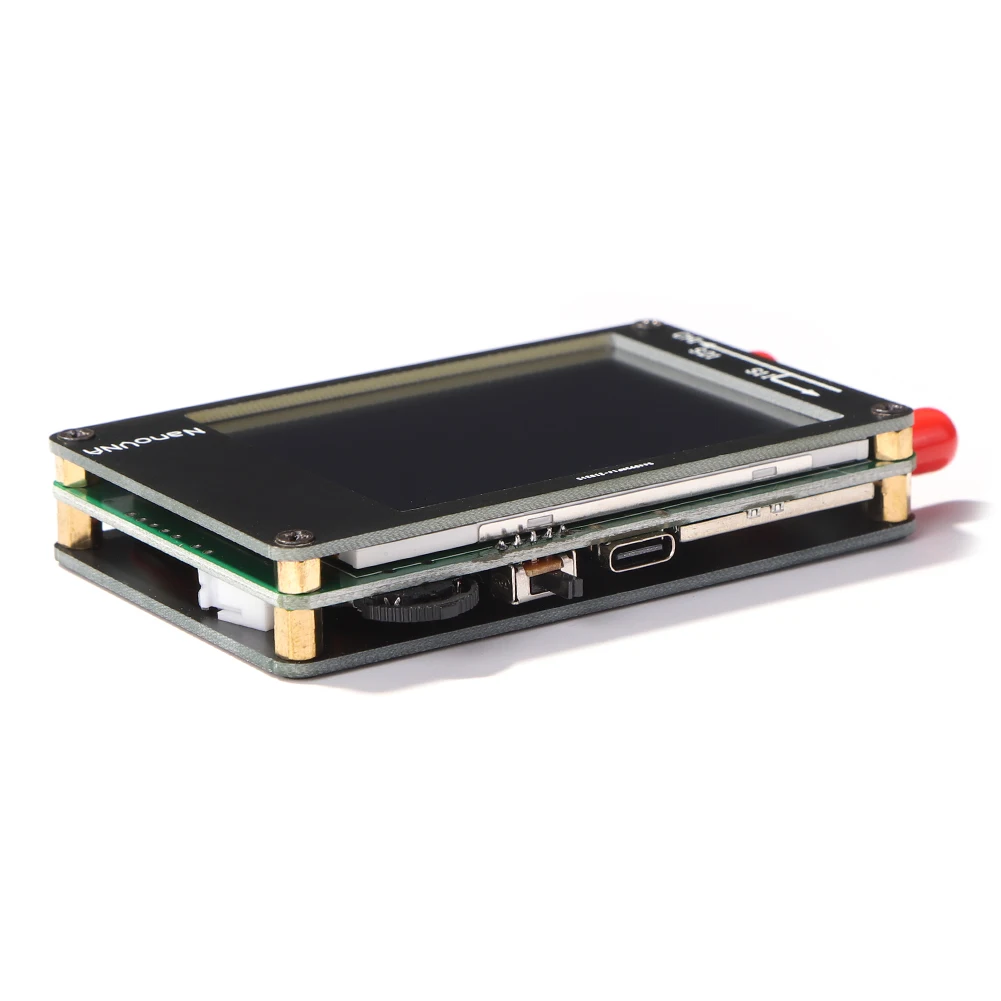

Интерфейс USB: USB Type-C
Способ связи: CDC (серийный)
Источник питания: USB 5 в 120 мА, встроенный аккумулятор 400 мА · ч, максимальный зарядный ток 0,8а
Количество калибровочных точек: 101 (фиксированное)
Точки сканирования: 101 (фиксированный)
Отслеживание дисплея: 4, отметка: 4, Сохранение настроек: 5
Измерьте параметры S, соотношение стоящей волны напряжения, фазу, задержку, таблицу Smith...
Размер продукта: 100*60*15 мм/3,93*2,36 * 0.6in
Вес изделия: 80 г
Размер упаковки: 125*98*35 мм/4,93*3,86*1,37 дюйма
Посылка Вес: 157 г

Примечание:
В связи с различиями мониторов и эффектами освещения реальный цвет товара может немного отличаться от цвета на фотографиях. Спасибо!
Возможны отклонения в 1-2 см вследствие измерений вручную.


1 х хост NanoVNA
Кабель для передачи данных типа C-1 шт.

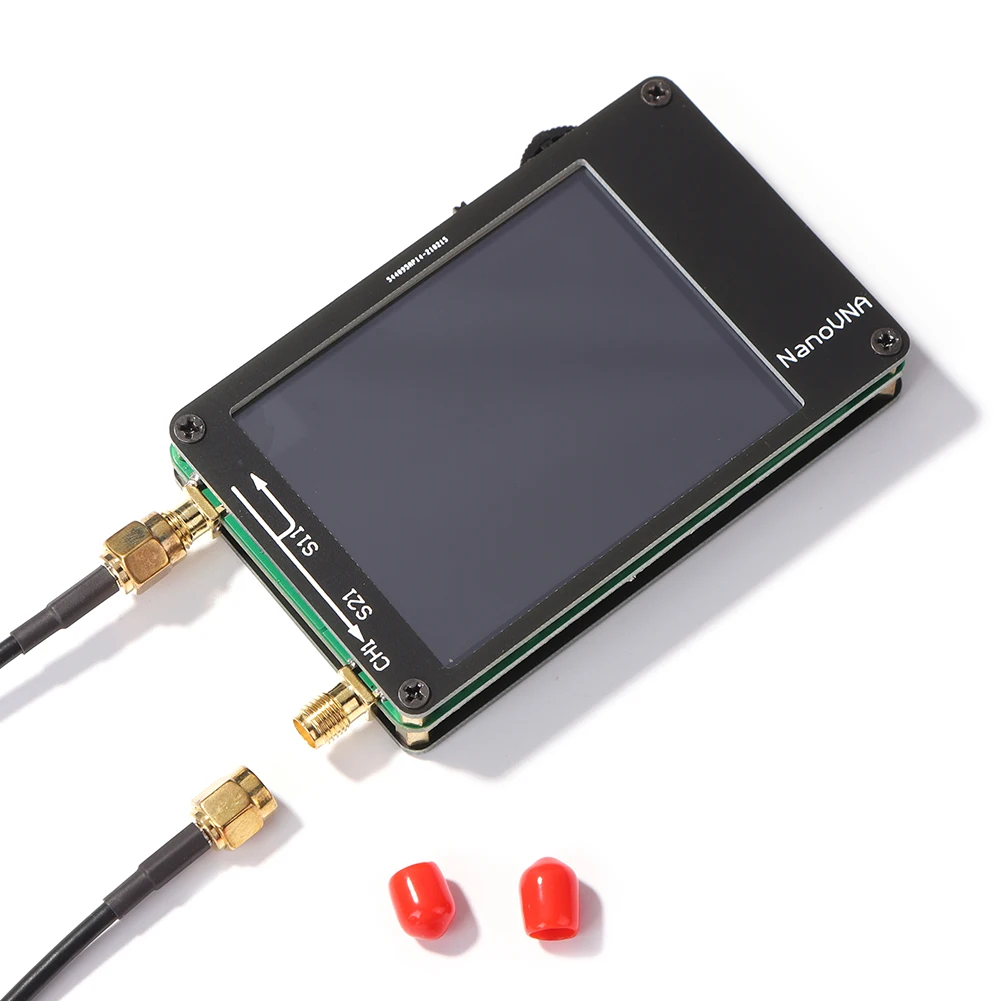

2x30 мм SMA Штекерный RG174 RF кабель
1 х SMA простой набор калибровки
