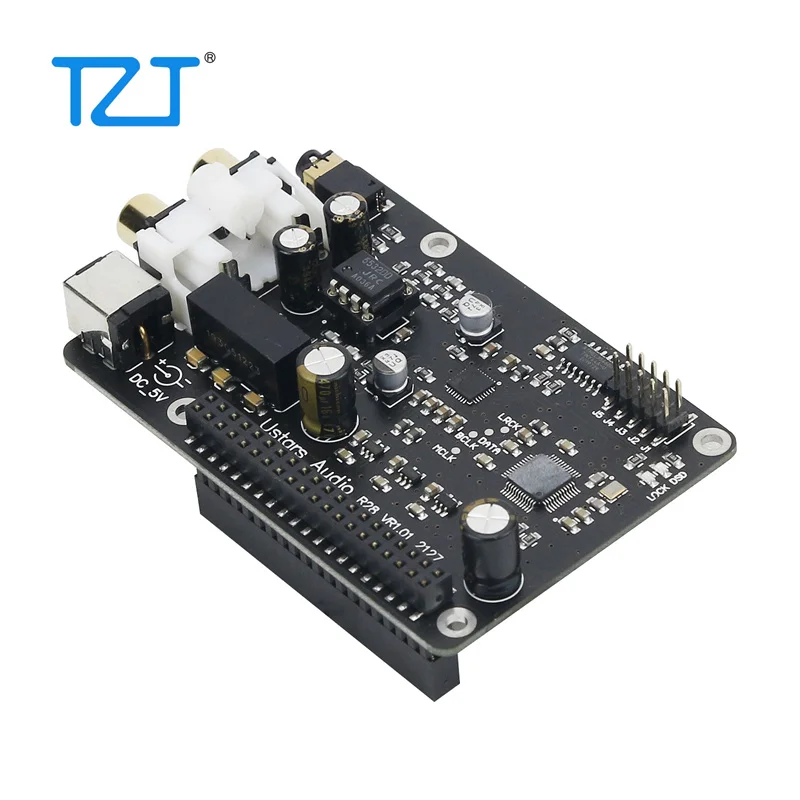

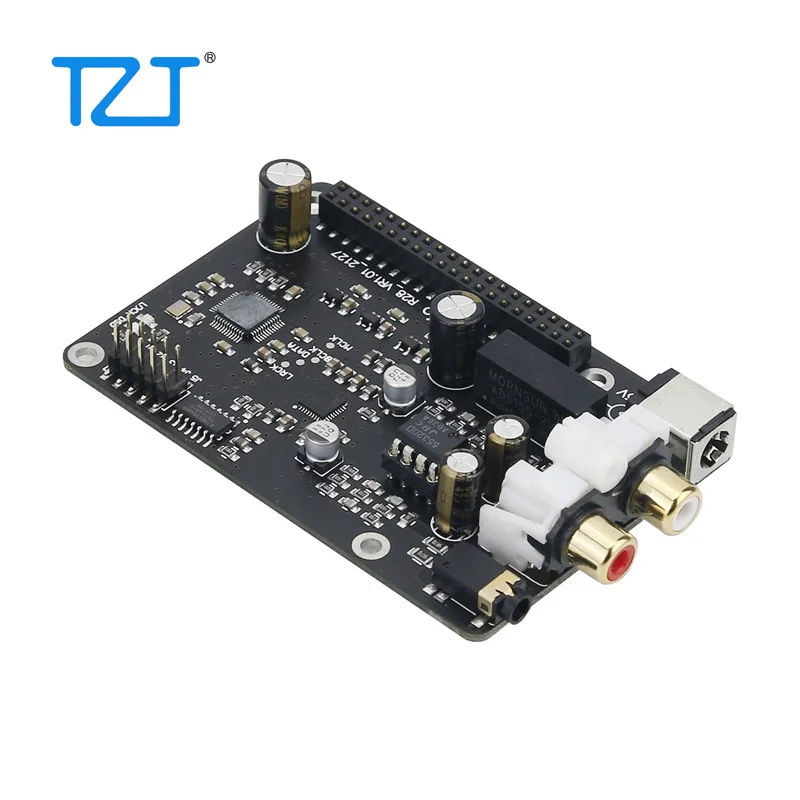

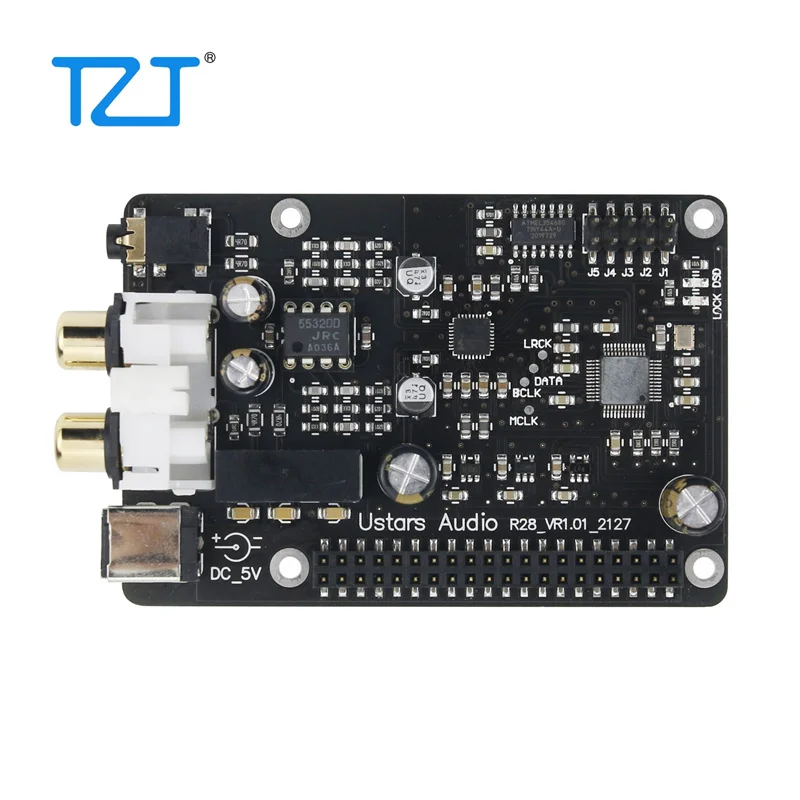

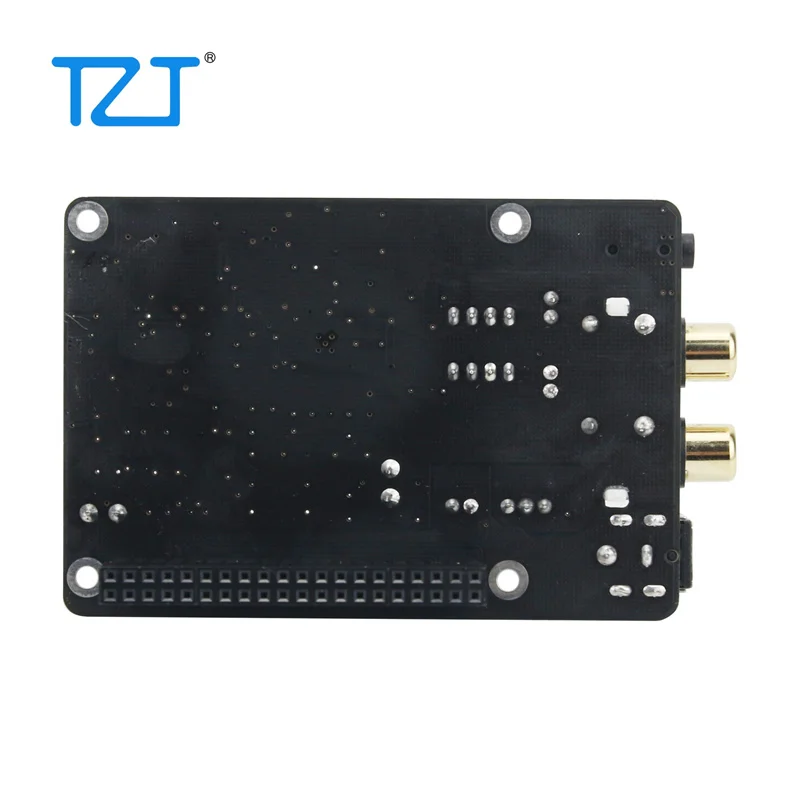

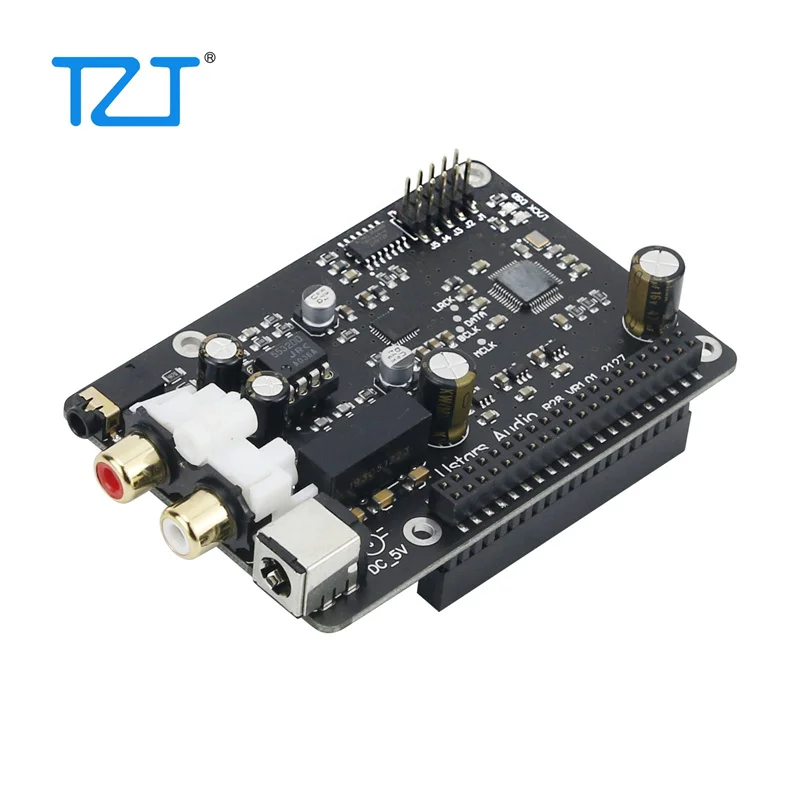

Цифровой аудио декодер TZT Ustars Audio R28 плата ЦАП IIS HIFI 384K DSD256 для Raspberry Pi |

Цифровой аудио декодер TZT Ustars Audio R28 плата ЦАП IIS HIFI 384K DSD256 для Raspberry Pi |

TZT Ustars Audio R28 цифровой аудио декодер плата DAC плата IIS HIFI 384K DSD256 для Raspberry Pi

Прочитайте перед покупкой:
-Практические возможности и базовые знания необходимы для установки и использования продукта.
-Подходит только для пользователей Raspberry Pi и соответствующего программного обеспечения плеера Volumio и Moode.

Особенности:
1. Профессиональный цифровой интерфейс IIS, поддержка 384K/DSD256
2. С помощью ES9028Q2M аудио-декодера чип
3. ES9028 работает в синхронном режиме, и звук более прочный и деликатный
4. Плата для Raspberry Pi воспроизводит музыку через режим IIS, прослушивание музыки плавное, реальное и естественное
5. Используйте общую версию для VOLUMIO, MoodeAudio. Официальная версия для VOLUMIO может поддерживать 44,1-192 кГц, DSD64-DSD128 жесткое декодирование оригинального кода. Официальная версия для MoodeAudio может поддерживать 44,1-384 кГц, DSD64-DSD128 жесткий декодирование оригинального кода
6. Нет необходимости устанавливать выходное повторное воспроизведение, просто выключите по умолчанию, действительно оригинальный код без потерь
7. Выход LPF принимает двойной источник питания плюс режим op amp, оснащенный JRC5532 op amp, который может быть заменен подходящим обычным двойным op amp. Источник питания плюс или минус 15 вольт, который эффективно использует потенциал операционного усилителя, который лучше, чем низковольтные или одиночные решения питания
8. Благодаря сочетанию перемычек, могут быть установлены 4 набора коэффициентов цифрового фильтра DSD и 3 набора коэффициентов цифрового фильтра PCM, и вы можете
Испытайте различные звуки на одной доске

Параметры:
Аналоговый выход:
-Чип декодирования DAC: ES9028Q2M. PCM 44,1 кГц-384 кГц/32 бит, DSD DSD64/128/256 (жесткое декодирование)
-Двухканальный выход RCA: 2,1 Vrms/-0 дБ
-3,5 держатель для наушников: 2,1 Vrms/0dB
-Внимание: и держатель наушников, и держатель RCA подключены к выходу LPF. Разъем для наушников 3.5 подключен к большинству
Наушники и могут производить звук. Плата декодера сама по себе не имеет схемы усилителя, если покупатели хотят подключить свои наушники для использования, им нужно оснастить подходящий усилитель для наушников, чтобы получить лучший эффект привода)

Описание тестового параметра:
Для Raspberry Pi 4B (версия 1,2) для установки оптимизированной версии для MoodeAudio640. Выходной параметр: Audiophonics ES9028/9038 DAC,
Измеряется при воспроизведении музыкальных файлов на флеш-накопителе USB, будут различия в других условиях, например: для MoodeAudio7.01 может
Поддержка PCM384KHz /DSD128.

Питание:
Блок питания 5 в платы напрямую подключен к интерфейсу 40P платы для Raspberry Pi. Есть два способа питания, как
Ниже:
A. Непосредственно Используйте micro_usb для питания платы для Raspberry Pi и включите Декодер платы с 40P интерфейса платы для Raspberry Pi
B. Питание поставляется от входного интерфейса разъема постоянного тока платы декодера, а Плата декодера поставляет питание на плату для Raspberry Pi через интерфейсы 40P: В то же время можно использовать только один из двух способов питания, и два не могут использоваться одновременно, В противном случае это приведет к повреждению платы, платы для Raspberry Pi или источника питания.

Характеристики входного интерфейса питания платы:
-Напряжение источника питания: стабилизированное напряжение постоянного тока + 5 В, диапазон напряжения: ± 5%
-Характеристики интерфейса питания: 5,5/2,1, внутренний положительный, внешний отрицательный
-Предлагаемый ток электропитания: ≥ 2000 мА
-Рабочий ток одной платы: <100 мА (плата для Raspberry Pi не входит в комплект)
-Изображения, указанные в описании продукта, приведены только для справки и соответствуют фактическому товару. В качестве сырья, поставляемого
Рынок может измениться, продукт может быть изменен без уведомления. Спасибо за понимание!

Совместимые основные платы для Raspberry Pi:
-Для Raspberry Pi 2B
-Для Raspberry Pi 3B
-Для Raspberry Pi 3B +
-Для Raspberry Pi 4B

Посылка включает в себя:
-Набор декодера-1 шт.

Примечание:
-Плата для Raspberry Pi не включена.
-Оптимизированная версия для MoodeAudio640 доступна только для Raspberry Pi 4B (версия 1,2), Raspberry Pi 3B + и Raspberry Pi 3B. Большинство плат для Raspberry Pi 4B (Версия 1,4) или более поздних версий, представленных на рынке, не могут использоваться для MoodeAudio640.

Для настроек MoodeAudio:
Метод настройки использует мобильный телефон. Выберите настройки для MoodeAudio7.01 в качестве примера. Другие версии могут отличаться. Метод настройки для VOLUMIO аналогичен. Обрабатывайте основные операции, такие как мигание карты памяти и Настройка сети самостоятельно.
