36В/48В/60В 750/500 Вт контроллер бесщеточного электродвигателя для электрического

36В/48В/60В 750/500 Вт контроллер бесщеточного электродвигателя для электрического

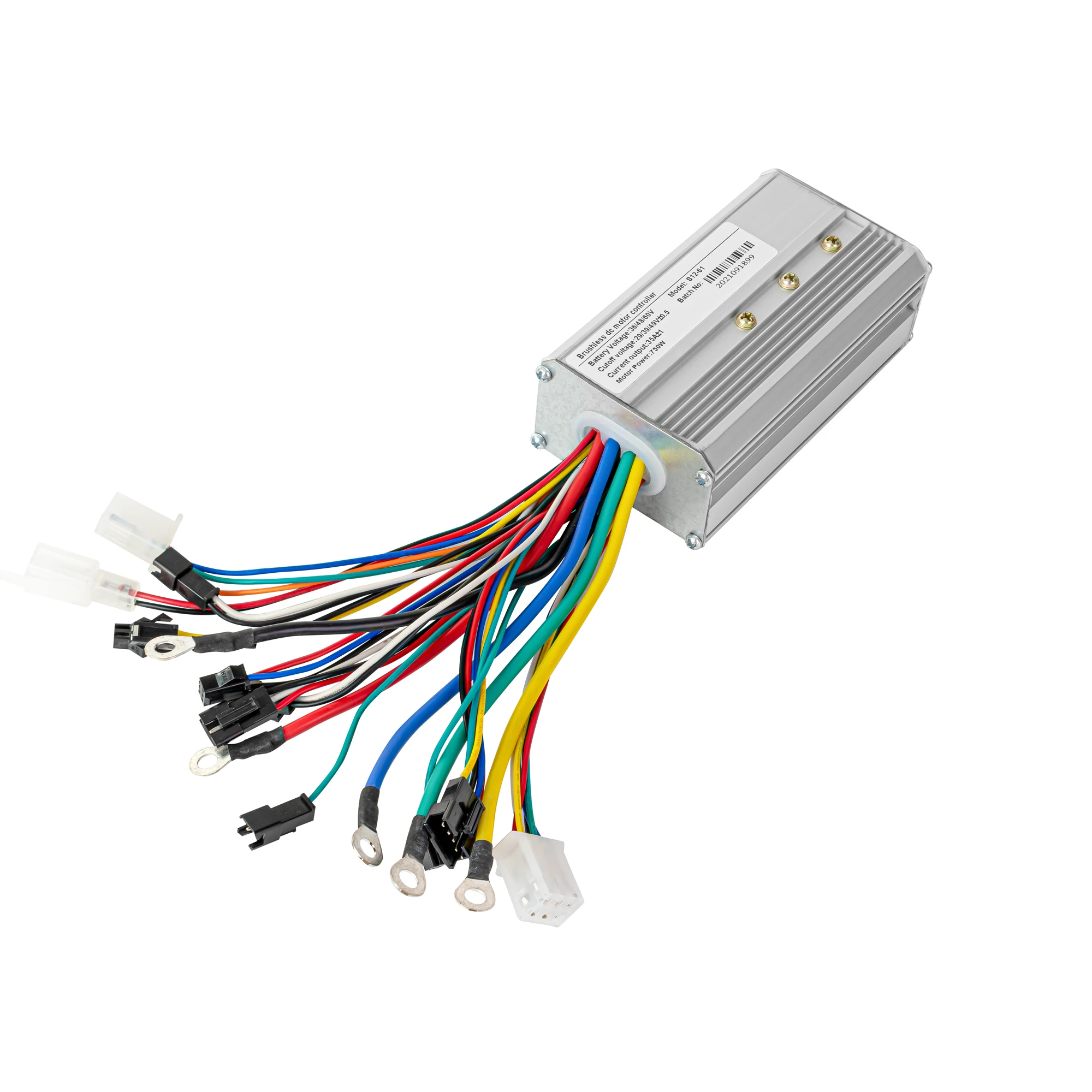

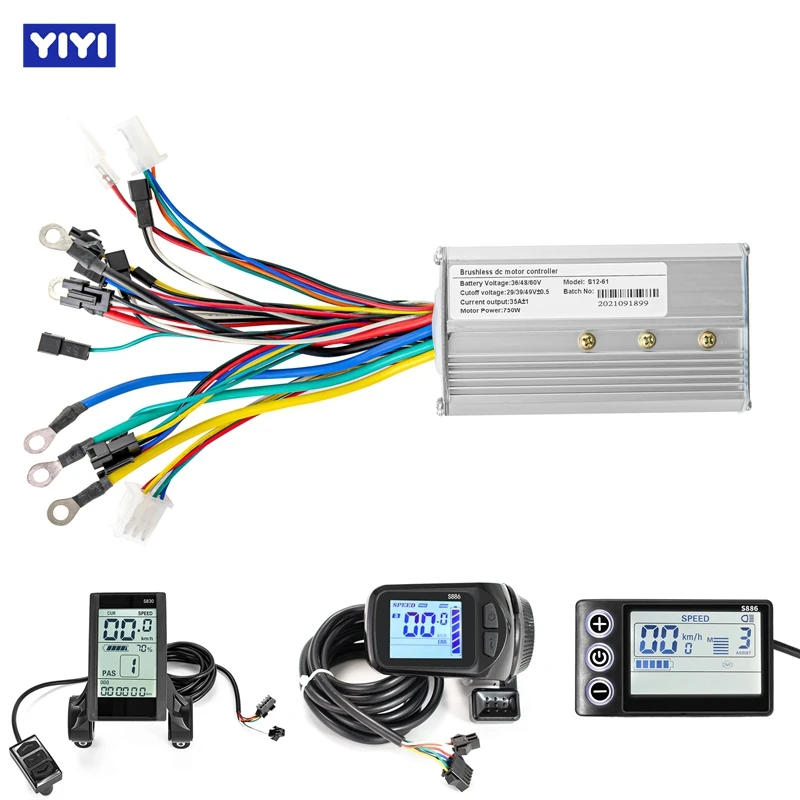

Контроллер

Стиль двигателя: бесщеточный
Номинальное напряжение: 36-60 в
Номинальная мощность: 750 Вт
Ток: 35A ± 1A(750 Вт)
Размер контроллера: 115 мм * 62 мм * 40 мм
Использование для: электровелосипеда, ebike, e-scooter, e-car, e-golf car и т. д.

Как использовать самостоятельное обучение:

При использовании контроллера и двигателя для работы в первый раз, следует сначала использовать самообучающийся провод.
Шаг 1. Подключите провод двигателя, провод холла, провод батареи и другие функциональные провода.
Шаг 2, подключите самообучающийся провод, Двигатель вращается вперед, пусть он учится автоматически в течение 10-20 секунд, отсоедините самообучающийся провод, подключите к другим функциональным проводам, завершите самостоятельное обучение и не нужно использовать его в будущем.

Как установить P07:

1. Если у вашего двигателя есть провод датчика скорости (некоторые-белая проводка в холле), набор P07-1.
2. Если ваш двигатель без провода датчика скорости (зал 5 проводов), вы должны знать номер магнита двигателя и Передаточное отношение двигателя.
P07 = магнит • передаточное число (например: магнит = 20 передаточное число = 1:4.5, таким образом, P07 набор до 20*4,5 = 90

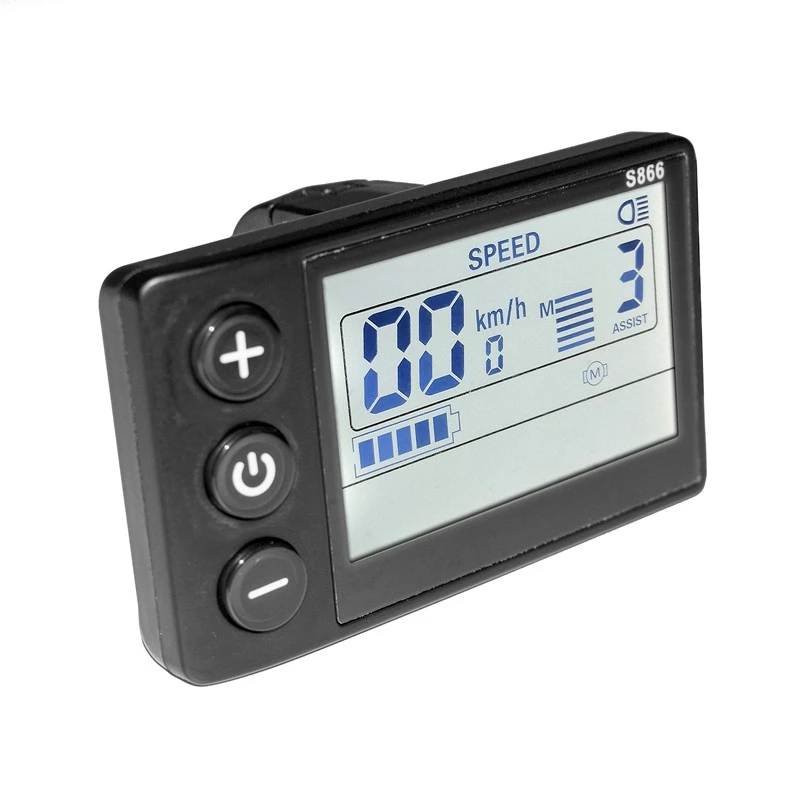

Дисплей фары

(Включение питания) нажмите и удерживайте кнопку «+» 3 секунды, чтобы включить/выключить;

Настройка операции (только нужно установить P03, P06, P07, P10, P13)

◆ Нажмите кнопку «+» и «-» вместе 3 секунды, чтобы войти в интерфейс настройки;
※ Нажмите кнопку «M», чтобы войти в пункт настройки; Нажмите кнопку «вверх» и «вниз», чтобы выбрать параметр;
P01: метровая подсветка;
P02: блок пробега, 0: км; 1: миля;
P03: уровень напряжения, базовое рабочее напряжение;
P04: время сна, 0: без сна, единица измерения: мин
P05: вспомогательное положение, 0:3,1:5, режим;
P06: колесо Диаметр, единица измерения-сантиметр дюймов; Точность: 0,1;
P07: Количество магнитов скорости, диапазон: 1-100; (Примечание: здесь только для набора отображения скорости, не влияет на фактическую скорость)
P08: Ограничение скорости, диапазон: 0-50 км/ч, 50: означает неограниченную скорость; (при большой скорости, чем настройка скорости, выключите Выход PWM)
P09:Zero или non-zero start,0:zero start; 1:non-zero start;
P10: Настройка режима привода: 0: электропривод, дроссельная заслонка недействительна; (вспомогательная мощность)
1: режим электропривода дроссельной заслонки, помощь недействительна;
2: эффективность как помощи, так и дроссельной заслонки;
P11: Настройка чувствительности, диапазон: 1-24;
P12: Настройка силы старта, диапазон: 1-5;
P13: Настройка типа Assist PAS. Нью-Йорк (5/8/12) один зал PAS: комплект для 5/8 двойных зал PAS: набор до 12
P14 :P15: функции не открываются;
P16:ODO clear; Длительное нажатие кнопки вверх 5 секунд для очистки;
