Новинка Мини DS211 ручной нано карманный Профессиональный портативный цифровой

Новинка Мини DS211 ручной нано карманный Профессиональный портативный цифровой

Описание:

DS211-это обновленная версия DS201.
Это цифровой осциллограф карманного размера, который отвечает основным требованиям электронной техники.

DSO мини-осциллограф.
Триггер подъема/падения кромки.
Компактный прямоугольный корпус.
Большой экран дисплея.
Кнопки сбоку.
Мини карманный размер.
Компактный и легкий.
Храните файл в формате BMP, DAT, BUF или CSV.
Используйте встроенный флэш-диск для сохранения/чтения изображения формы волны.
Математические формы сигналов: данные,-данные, Inp + D, Inp-D, -Inp.
Выходной тестовый сигнал: 10 Гц-1 МГц (1-2-5 Шаг последовательности).
Синхронный режим: автоматический, нормальный, одиночный, нет, сканирование.
Автоматическое измерение: частота/рабочий цикл, напряжение постоянного тока RMS/Vpp /Vmax/Vmin.

Спецификация:

Параметры Mini DSO DS211

Модель

DS211

MCU

STM32F103VC

ADC

MCU Внутренний ADC

Каналы

1 аналоговый канал + 1 операционный канал

Аналоговая полоса пропускания

200 кГц

Максимальная частота образцов

1MSa/s

Максимальная глубина памяти образца

8K

Горизонтальная чувствительность

1uS/Div ~ 2S/Div(1-2-5sequence шаг)

Вертикальная чувствительность

20 мВ/див ~ 10 В/див (1-2-5 шаг последовательности)

Аналоговый Входной импеданс

> 500kΩ

Муфта

DC/AC

Синхронный режим

Режим триггера Ascend/Descend Edge

AUTO_FIT

AUTO_FIT

Математические формы сигналов

-A, RecA, A + RecA

Встроенный генератор сигналов

Синус/квадрат/треугольник/волнистая Пилообразная

Синхронный режим

Автоматическое, нормальное, одиночное, сканирование

Автоматическое измерение

Последовательность сигнала/цикл/коэффициент мощности, пиковое напряжение/виртуальное значение/максимальное значение/минимальное значение/среднее

Хранение

8 Мб USB флэш-диск памяти

Приложение установлено

1

Управление

Кнопка

Usb-порт

MicroUSB

Батарея

500 мАч

Размер экрана

2,8''

Разрешение экрана

320x240

Размеры

106,5 мм x 55,7 мм x 11,5 мм

Вес (с батареей):

65 г

Открытый источник

Открытый слой приложения

Сертификаты

CE/FCC

Применение:
Наружное техническое обслуживание (Питание переменного/постоянного тока и инверторы, напольное пожарное оборудование и контроль цепи).
Аппаратное обслуживание и отладка программного обеспечения RS232/RS485/I2C/CAN и так далее, светодиодный дисплей и сканирующая схема драйвера с помощью клавиатуры
Аудиоустройство и схема, электрические игрушки и удаленные модели, техническое обслуживание автомобильной цепи.
Обучение в школе и DIY электронное развитие.
Где-то нужно наблюдать медленные изменения сигнала (например. Релейный Модуль и дюймовый переключатель, кривая заряда батареи и разряда, измерение датчика температуры и так далее.)
Питание для соответствующей цепи.

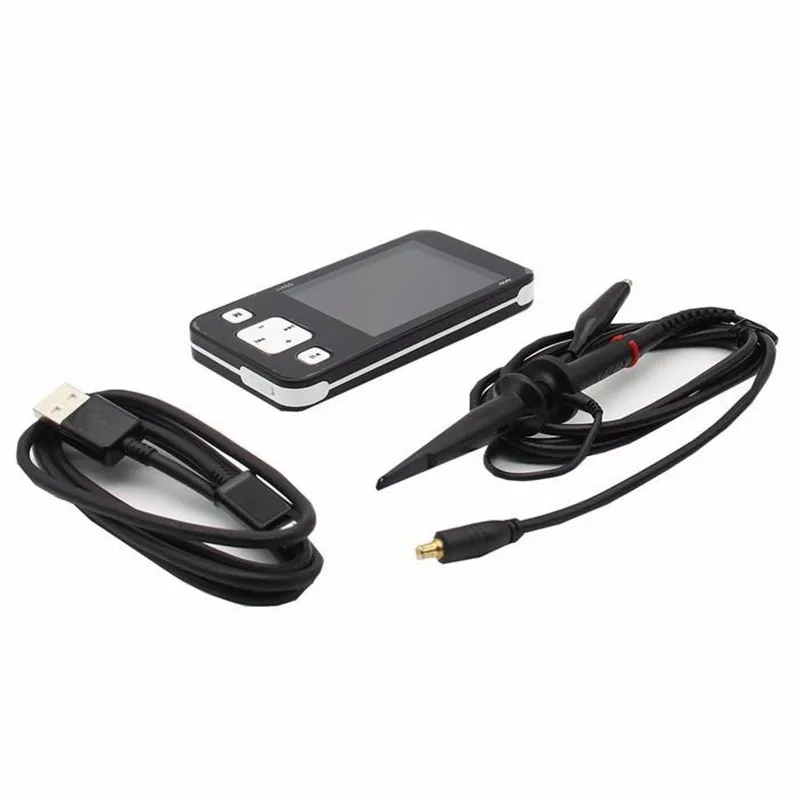

Посылка включает в себя:

Цифровой осциллограф DS0211-1 шт.

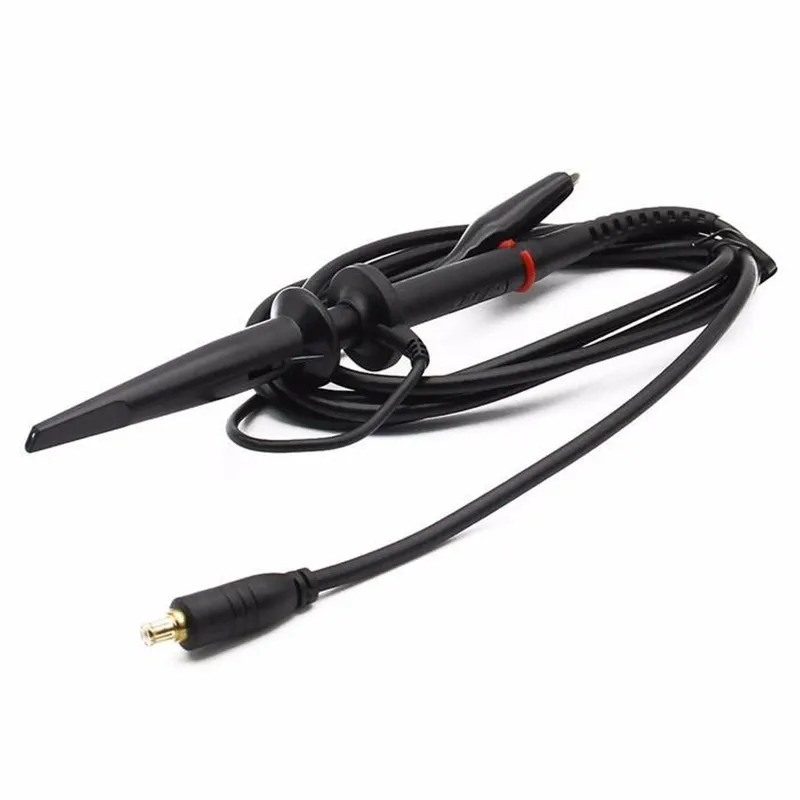

1 x измерительный щуп MCX
1 х USB кабель
1 x Руководство пользователя

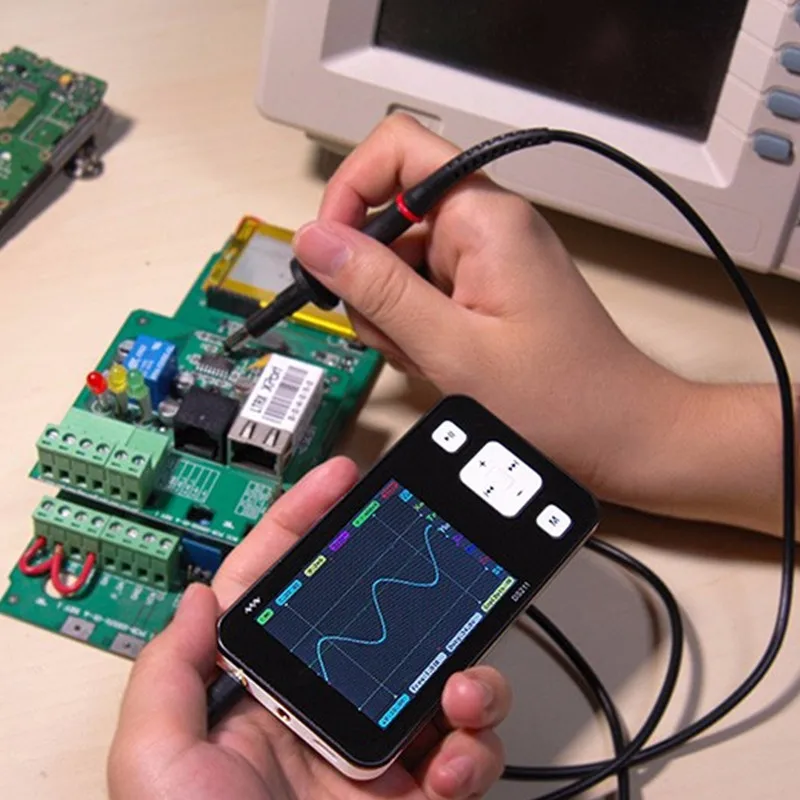

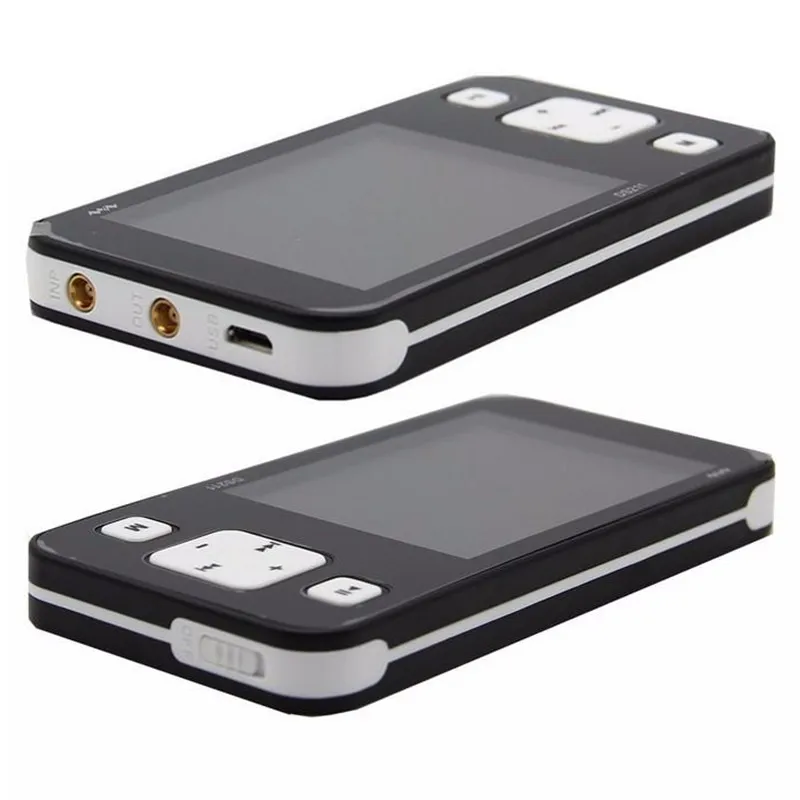

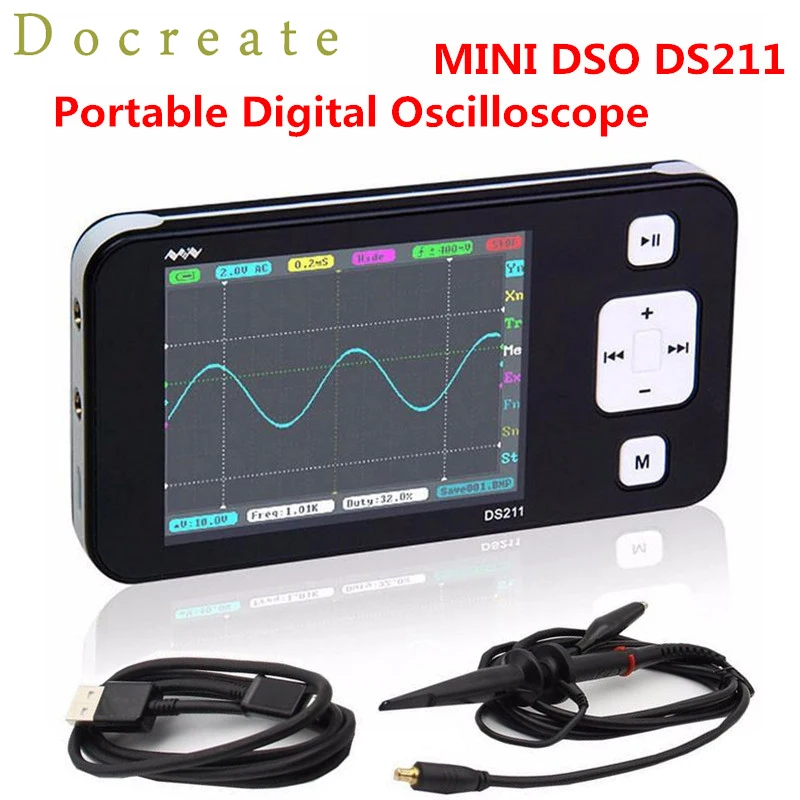

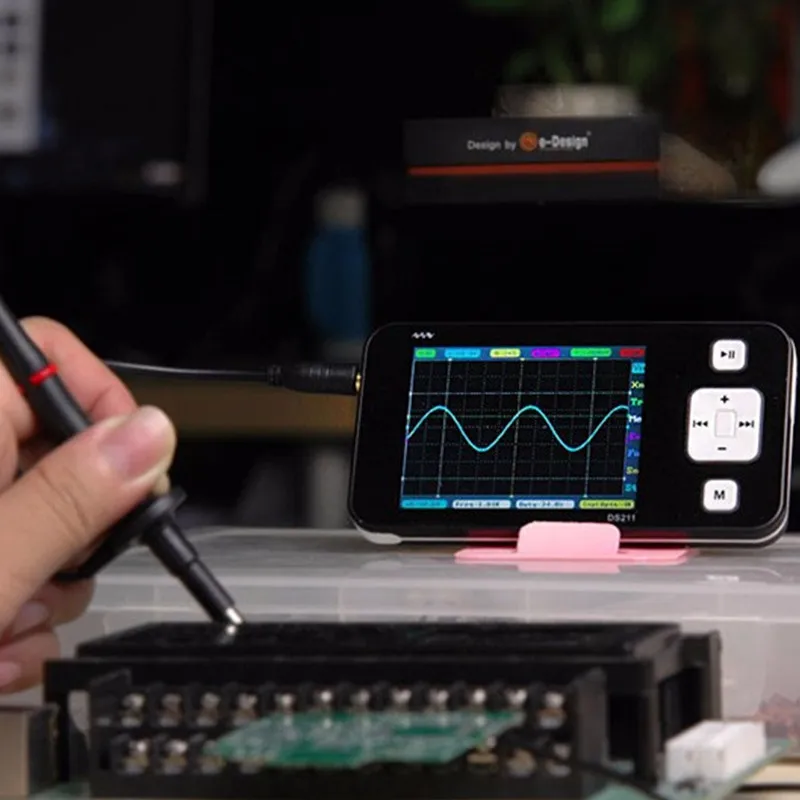

Демонстрация товара:
