Портативный радиочастотный анализатор спектра Arinst Spectrum Explorer SSA-TG R2 с генератором

Сохраните в закладки:

Цена:73 374,53RUB*

Количество:

Доставка в Эль-Монте, по России и СНГ

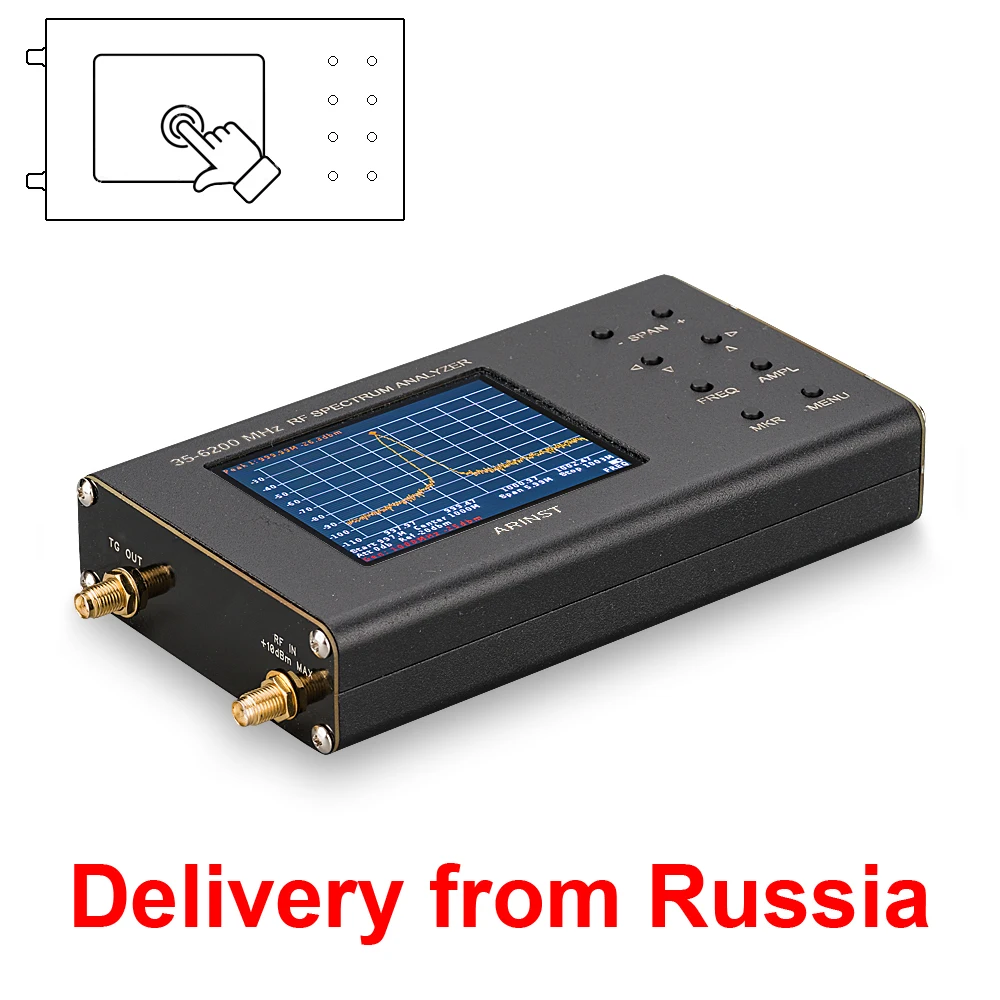

  • Портативный радиочастотный анализатор спектра Arinst Spectrum Explorer SSA-TG R2 с генератором - Фото №1

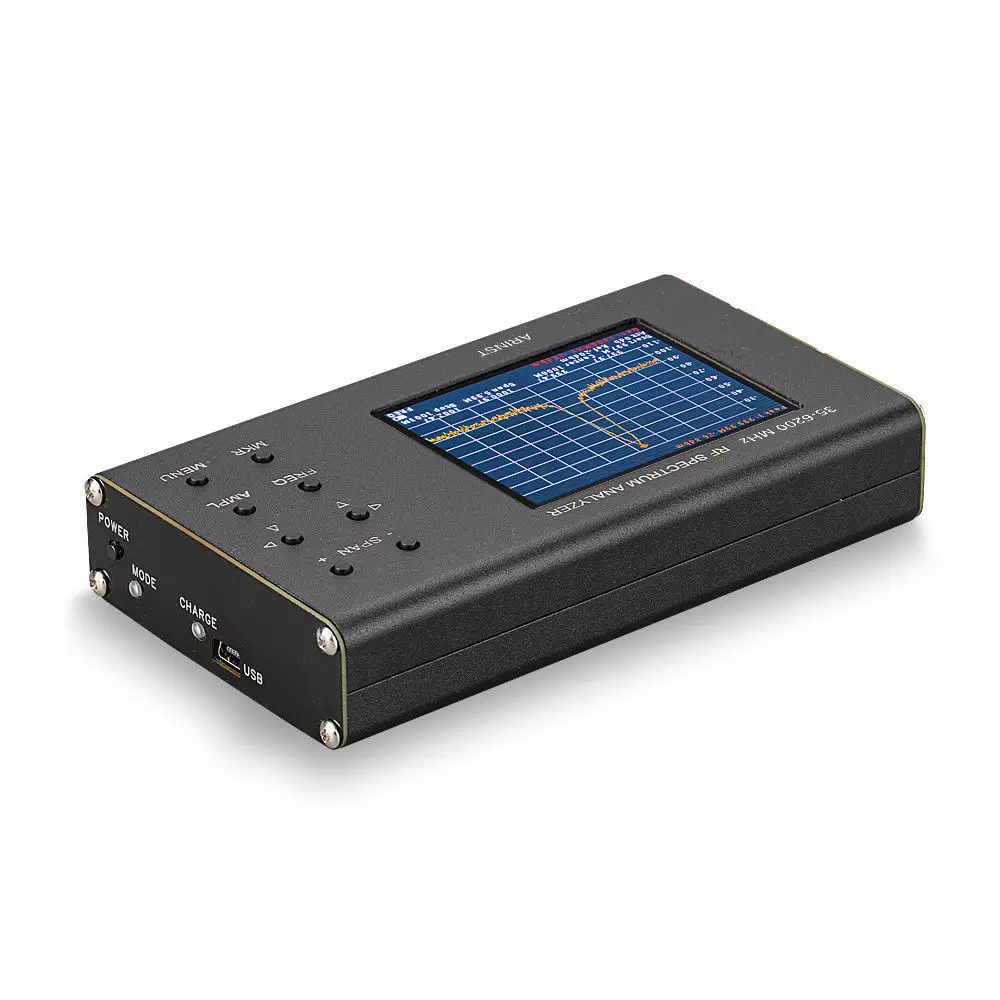

  • Портативный радиочастотный анализатор спектра Arinst Spectrum Explorer SSA-TG R2 с генератором - Фото №1

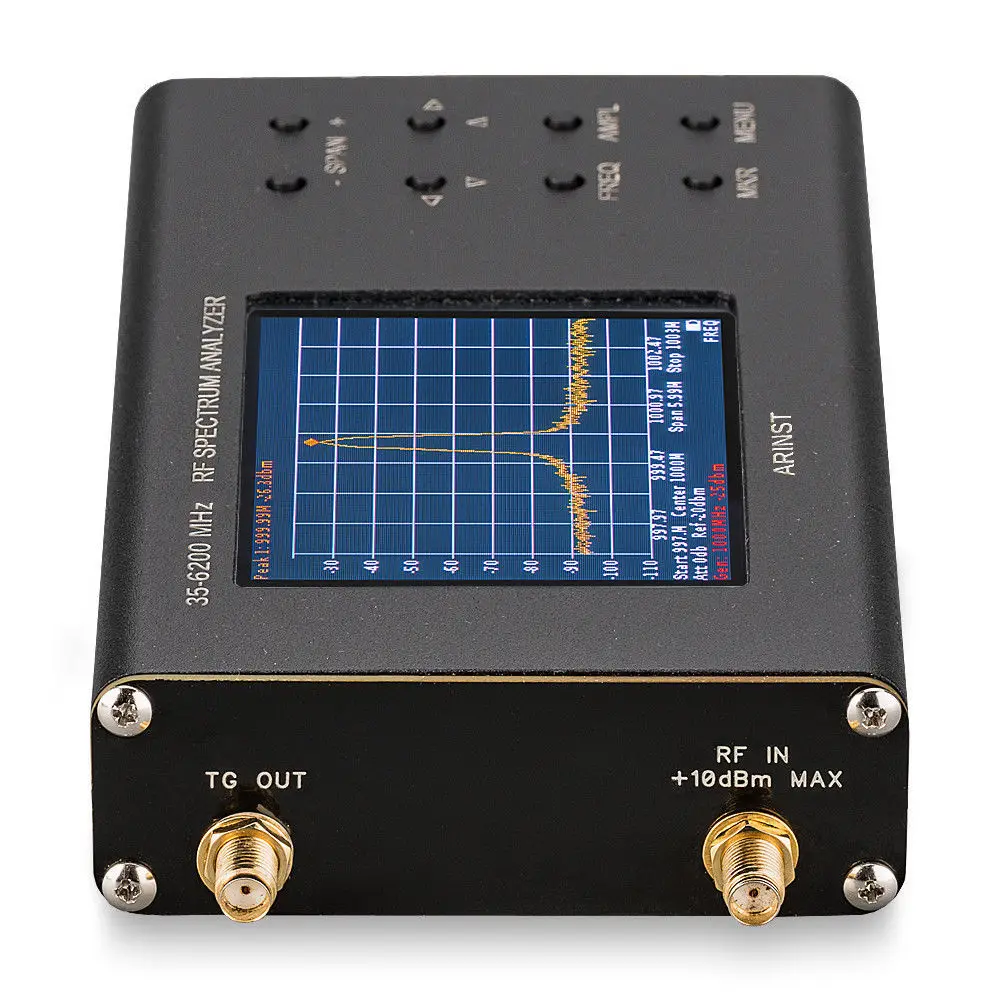

  • Портативный радиочастотный анализатор спектра Arinst Spectrum Explorer SSA-TG R2 с генератором - Фото №1

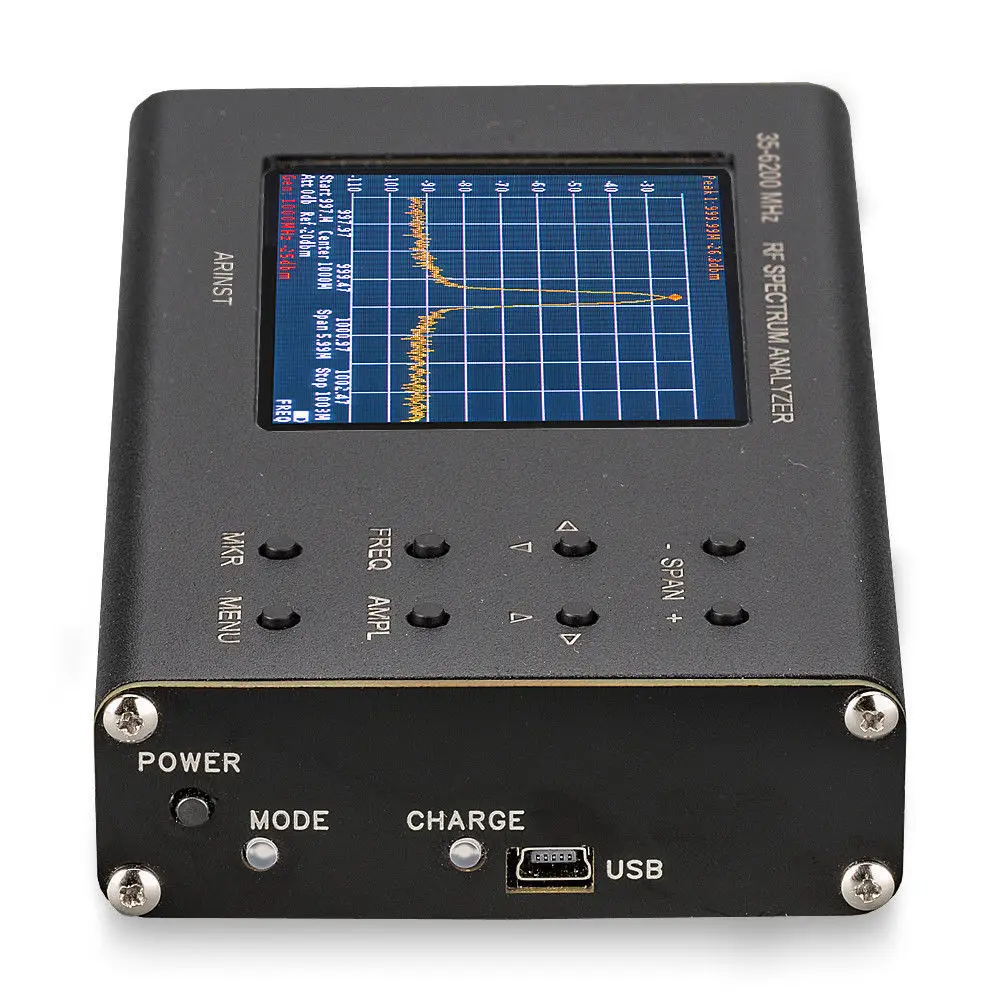

  • Портативный радиочастотный анализатор спектра Arinst Spectrum Explorer SSA-TG R2 с генератором - Фото №1
  • Портативный радиочастотный анализатор спектра Arinst Spectrum Explorer SSA-TG R2 с генератором - Фото №1
  • История цены

    *История изменения цены! Указанная стоимость возможно, уже изменилось. Проверить текущую цену - >

    Месяц Минимальная цена Макс. стоимость Цена
    Sep-16-2025 87315.57 руб. 91681.65 руб. 89498 руб.
    Aug-16-2025 86581.85 руб. 90910.1 руб. 88745.5 руб.
    Jul-16-2025 72640.13 руб. 76272.53 руб. 74456 руб.
    Jun-16-2025 85114.26 руб. 89370.75 руб. 87242 руб.
    May-16-2025 74108.59 руб. 77813.61 руб. 75960.5 руб.
    Apr-16-2025 83646.55 руб. 87828.71 руб. 85737 руб.
    Mar-16-2025 82913.10 руб. 87059.17 руб. 84986 руб.
    Feb-16-2025 82179.82 руб. 86288.62 руб. 84233.5 руб.
    Jan-16-2025 81445.25 руб. 85517.16 руб. 83481 руб.

    Новые товары

    Характеристики

    Портативный радиочастотный анализатор спектра Arinst Spectrum Explorer SSA-TG R2 с генератором

    Описание товара

    Доставка из России склад.Arinst SSA-TG R2-это простой портативный анализатор панорамного спектра (РЧ-мультиметр), предназначенный для отображения спектров сигналов в диапазоне частот от 35 до 6200 МГц.

    Анализатор обнаруживает амплитуду и частоту спектральных компонентов анализируемого процесса. Анализатор спектра может работать с сигналами для всех широко используемых технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, GLONASS и других.

    Другой важной особенностью является наличие дополнительных возможностей генератора слежения, что позволяет измерить частотную реакцию пассивных или активных устройств, например фильтров или усилителей. Программное обеспечение позволяет измерять SWR и модуль обратной потери. Это требуетВнешняя направленная муфтаИ aНабор калибровочных мер.

    Вы можете скачать инструкции здесь

    Флуоресцентный

    //www.youtube.com/watch?v=pYNilDk0ezo

    ПрименениеArinst SSA-TG R2 в Основном предназначен для полевой эксплуатации. Устройство имеет прочный и светильник с низким энергопотреблением. Это позволяет сервисным центрам и сервисным командам выполнять ВЧ-анализ на месте для ввода в эксплуатацию и ремонтных работ. Кроме того, анализатор спектра является идеальным решением для ремонтных мастерских и радиолюбителей.

    Например, с помощью устройства вы можете выполнять следующие операции:

    Установите внешнюю антенну на базовую станцию

    Для проведения быстрого анализа радиочастотных сред

    Проверьте Правильность Работы ретранслятора сотовой связи

    Ремонт и настройка ретранслятора, генератора, фильтра и т. Д.

    Измерьте SWR при использовании внешнего направленного соединителя.

    Принцип работы

    Анализатор спектра представляет собой портативное устройство, которое подключено к измеренной цепи и имеет независимый источник питания. Устройство имеет 3,2 "цвет резистивный экран для отображения сигнала спектра, а также для того, чтобы управлять устройством.

    Устройство управляется одним из трех способов:

    С помощью кнопок и сенсорного экрана на устройстве.

    С помощью смартфона или планшета на базе Android.

    ПК или ноутбук с операционной системой Windows


    Данные между анализатором и смартфоном/планшетом/ПК передаются через Bluetooth или USB-кабель. Диапазон Bluetooth составляет до 10 м (пароль для подключения через Bluetooth: 1234).

    Все измеренные данные отображаются в режиме реального времени на экране устройства или смартфона/планшета/ПК.

    Вы можете установить программное обеспечение анализатора для управления смартфоном или планшетом из Google Play (play.google.com/store/apps/details?id = com.arinst.ssa) или загрузить приложение

    Вы можете загрузить программное обеспечение анализатора для управления с помощью ПК или портативного компьютераWindows 7 или выше и последняя версия виртуальной машины Java необходимы для правильной работы приложения. Приложение требует полной (100%) поддержки версии OpenGL 2,1 и выше.

    API

    Существует возможность управления устройством с помощью API.

    Вы можете отправить устройству команду, чтобы сделать измерение (диапазон сканирования) со следующими параметрами:

    Частота запуска

    Частота остановки

    Измерительный шаг

    Стоимости аттенюатор

    После завершения команды устройство Arinst SSA-TG R2 отправит клиентское устройство (микроконтроллер, компьютер, мобильное устройство и т. д.) сообщение, содержащее измеренные значения амплитудов для заданных значений частоты. Пользователь может записывать полученные данные в файл, базу данных и т. Д.

    С помощью этого API пользователи могут настроить автоматические измерения и использовать анализатор спектра Arinst SSA-TG R2 в своей системе. API работает на любом языке программирования, который поддерживает работу с входными выходными портами (Java, C, C + +, C #, Python, Assembler и т. д.).

    Пример использования API может быть загружен с помощью API

    Основные функции программного обеспечения анализатора:

    Отображает спектры сигналов графически и устанавливает частотный диапазон и контрольный лимит.

    Устанавливает и управляет абсолютными и относительными (дельта) маркерами.

    Поиск одного или серии (до десяти) максимальных значений сигнала в мгновенном или отслеживаемом режиме.

    Наборы и магазины уникальных идентификаторов диапазонов частот-диапазонов. Например, для диапазона 1710-1785 МГц можно установить ленту под названием «DCS UpLink». Кроме того, Рабочие диапазоны частот могут быть установлены для каждого оператора. Этот вариант значительно облегчает ВЧ-анализ и идентификацию сигналов обычных технологий.

    Имеет предварительно установленные полосы и может хранить полосы в файле и делиться ими с другими устройствами для управления спектральными анализаторами Arinst SSA-TG.

    Имеет режим отслеживания, который генерирует спектр сигнала, усредненный рядом измерений. В дополнение к среднему спектру, также могут отображаться экстремальные значения и скользящие средние значения.

    Сохраняет настройки для сканирования спектра (ограничения диапазона, значение аттенюатора и другие) для быстрого и легкого переключения в требуемый режим измерения.

    Хранит сигнал спектра с маркерами для последующего анализа. Затем сохраненный График можно открыть на любом устройстве Android с помощью приложения «Arinst SSA» (в этом случае вам не нужно иметь анализатор спектра под рукой) или используйте редактор таблицы для преобразования графика в требуемый тип отображения данных.

    Одновременное отображение нескольких выбранных диапазонов частот.

    Функция отслеживания генератора для измерения амплитудно-частотных характеристик фильтров, усилителей и антенн.

    Преимущества:

    Низкая цена

    3,2-дюймовый цветной резистивный экран сенсорный экран

    Широкий диапазон частот: от 35 до 6200 МГц

    Быстрое сканирование частотного диапазона: прибл. 500 мкс в точку

    Высокая Точность измерения: 2 дБ в динамическом диапазоне 70-75 дБ

    Совместимость с большинством устройств на базе Android и компьютерами на базе Windows

    Возможность использования одного устройства с помощью нескольких смартфонов/планшетов/ПК

    Исключительно прост в использовании в данной области: вес меньше 400 г, размеры 155х81х27 мм, независимая поставка длится до 4 ч бесперебойной работы, беспроводная передача данных на смартфон/планшет/ПК, устройство может питаться от смартфона/планшета/ПК

    Бесплатное многофункциональное программное обеспечение и бесплатные обновления для управления устройством

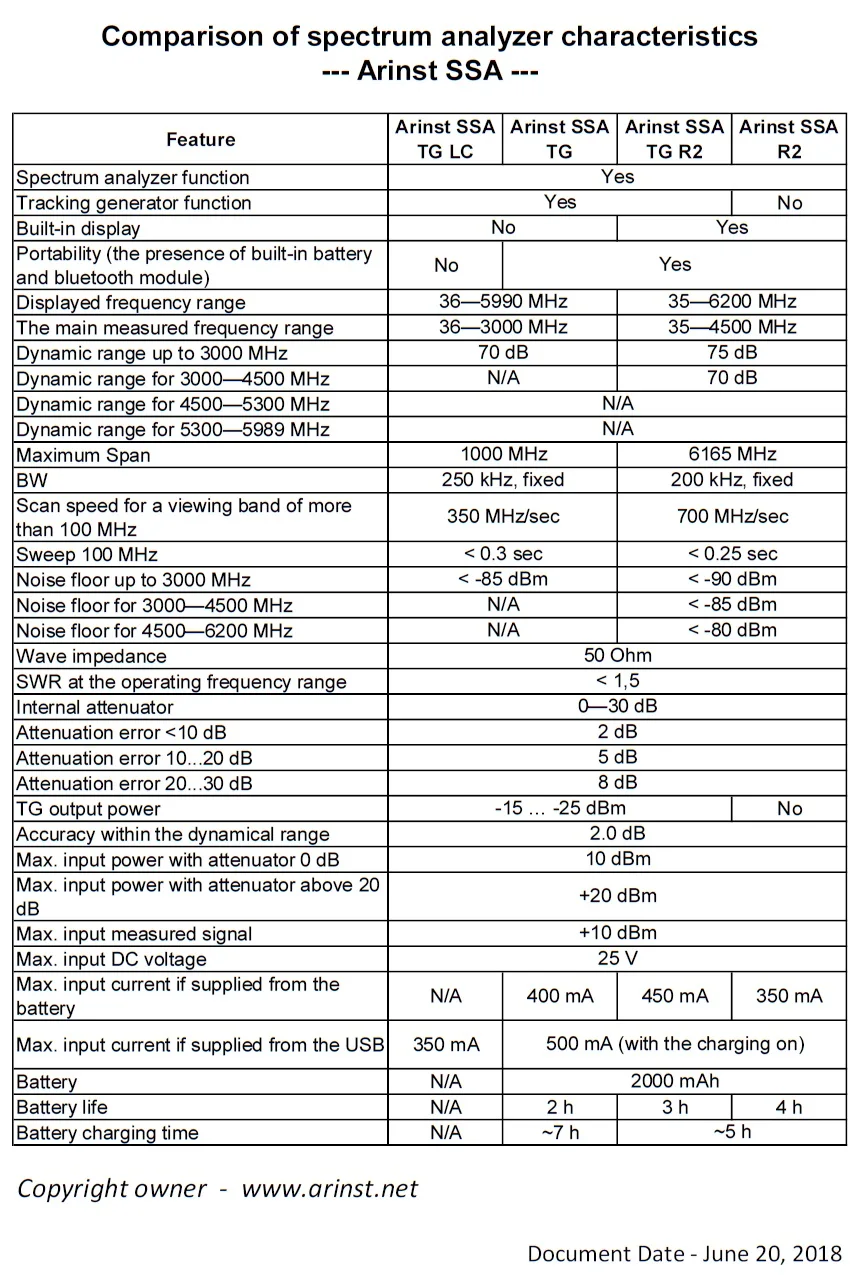

    Характеристики:

    Отображаемый Диапазон частот: 35 - 6200 МГц

    Диапазон измерения частоты: 35 - 4500 МГц

    Динамический диапазон для диапазона 35-3000 МГц: 75 дБ

    Динамический диапазон для 3000-4500 МГц диапазон: 70 дБ

    Максимальный диапазон: 6165 МГц

    BW: 200 кГц, фиксированный

    Скорость сканирования для диапазона просмотра более 100 МГц: 700 МГц/сек

    Развертка 100 МГц: <0,25 сек

    Уровень шума до 3000 МГц: < - 90 дБм

    Уровень шума 3000 - 4500 МГц: < -85 дБм

    Уровень шума 4500 - 6200 МГц: < -80 дБм

    Волновое сопротивление: 50 Ом

    SWR в диапазоне рабочих частот: < 1,5

    Внутренний аттенюатор: 0 - 30 дБ

    Ошибка при затухании до 10 дБ: 2 дБ

    Ошибка при затухании от 10 до 20 дБ: 5 дБ

    Ошибка при затухании от 20 до 30 дБ: 8 дБ

    Выходная мощность генератора отслеживания: -15...-25 дБм

    Точность в динамическом диапазоне: 2,0 дБ

    Максимальная входная мощность на аттенюаторе 0 дБ: 10 дБм

    Максимальная входная мощность при затухании выше 20 дБ: + 20 дБм

    Максимальный входной измеряемый сигнал: + 10 дБм

    Максимальное входное напряжение постоянного тока: 25 вольт

    Максимальное потребление тока при работе от аккумулятора: 450 мА

    Максимальный ток при работе от USB: 500 мА (при зарядке)

    Аккумулятор: 2000 мАч

    Время работы от аккумулятора: 3 часа

    Время зарядки аккумулятора: ~ 5 часов

    Товары, включенные в коробку:

    Анализатор спектра Arinst SSA-TG R2

    Аккумулятор (перед установкой внутри устройства)

    HF адаптер SMA(male)-SMA(female) для защиты HF коннектора от износа (2 шт.)

    Usb-кабель mini-USB для зарядки устройства и передачи данных

    Товары не входят в комплект поставки:

    Смартфон или планшет под управлением Android 4.0.3 или выше. Используйте устройство на базе Android для управления оборудованием. Устройство реализовано в одном корпусе, а оборудование для его управления построено в другом. Это было сделано для того, чтобы сделать анализатор спектра намного проще и доступнее. Также Используйте ноутбук или компьютер для управления устройством.

    Внешняя сеть затухания. Максимальная измеренная Входная мощность, которая поставляется к устройству, ограничена + 5 дБм. Если необходимо измерить большее значение, каждый пользователь устройства должен выбрать необходимые аттенюаторы самостоятельно.

    Набор супер-высокочастотных адаптеров.

    Ограничения

    Анализатор спектра Arinst SSA-TG R2 не является измерительным датчиком, так как он не имеет утвержденной модели измерительного оборудования. Утверждение модели измерительного оборудования отрицательно влияет на наличие и цену устройства. По этой причине анализатор спектра официально считается полевым индикатором. Однако устройство полностью отвечает всем техническим требованиям. Каждое устройство калибруется по мощности и частоте.

    Обзор программного обеспечения и обучения Arinst SSA-TG R2.

    Видеообзор программного обеспечения Arinst

    Видео "Arinst обзор трекингового генератора

    Видео "частотное слияние в спектре анализатор Arinnst SSA" SSA

    Видео "Настройка подключения для Arinst SSA под Windows OS" SSA

    Видео «меню ручной калибровки Arinst» youtube.com/watch?v=WGkk594eri0

    Видео "идентификация сигнала с помощью Arinst SSA" SSA

    Видео "диапазоны управления в Arinst SSA анализатор спектра" SSA

    Дополнительная информация

    По сути, устройство является "RF мультиметр" или "RF explorer"

    Устройство имеет гарантию производителя на 1 год с даты покупки

    Устройство не работает с iPhone и другими продуктами Apple

    Частотные диапазоны отображаются только при работе с устройствами Android или с устройствами Windows. Частотные полосы не отображаются на экране самого устройства.

    Возможна быстрая доставка в США через DHL за дополнительную плату. Такая доставка займет не более 5 дней

    Для правильной работы программного обеспечения Windows требуется поддержка OpenGl вашего оборудования (Версия 2,1 и выше).
