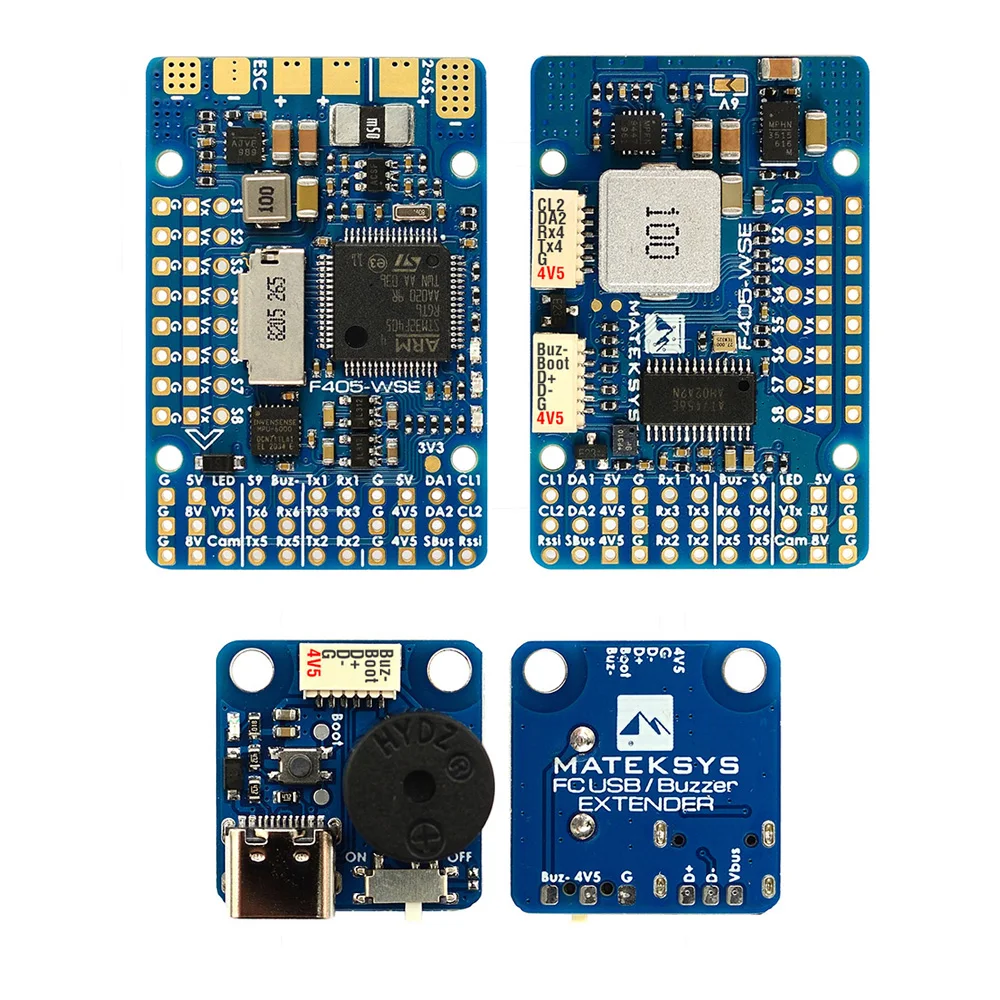

Mateksys MATEK F405-WSE F405 WSE Wing MPU6000 Baro OSD Blackbox F4 Контроллер полета 2-6S INAV RC самолет с фиксированным крылом FPV дроны

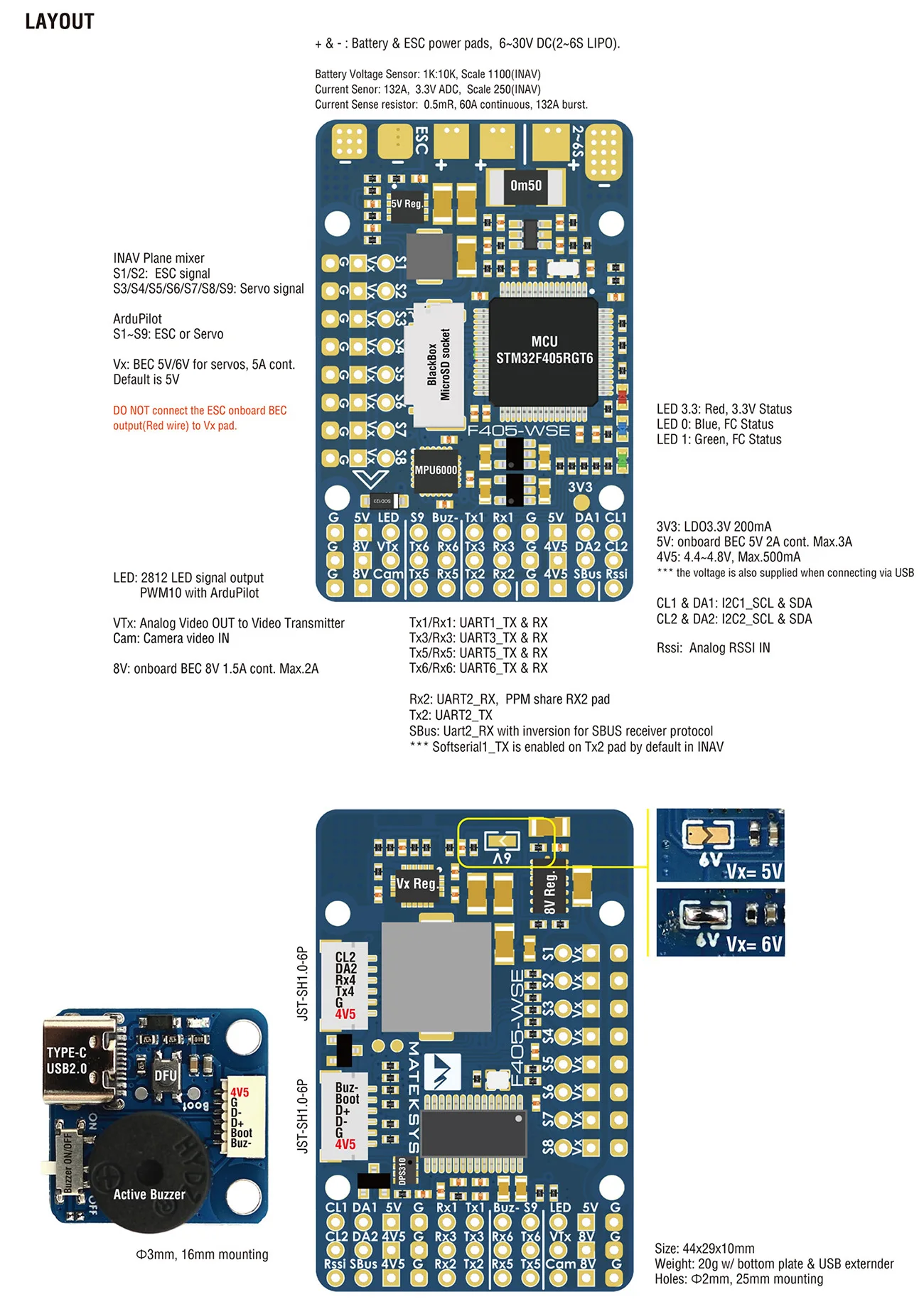

Спецификации FC
MCU: 168 МГц STM32F405RGT6 1 Мб вспышка
IMU: MPU6000 (SPI1)
Баро: DPS310 (I2C1)
OSD: AT7456E (SPI2)
Черный ящик: разъем MicroSD (SPI3)
VCP & 6x UARTs,
1x вариант Softserial_Tx (TX2 pad, INAV)
10х ШИМ выходов (S1 ~ S9, светодиодный)
2x I2C
3x ADC (напряжение, ток, RSSI)
3x светодиодов для FC статус (синий, зеленый), а также 3,3 V Индикатор (красный)
Встроенный инвертор на UART2-RX для ввода SBUS
PPM/UART общий: UART2-RX

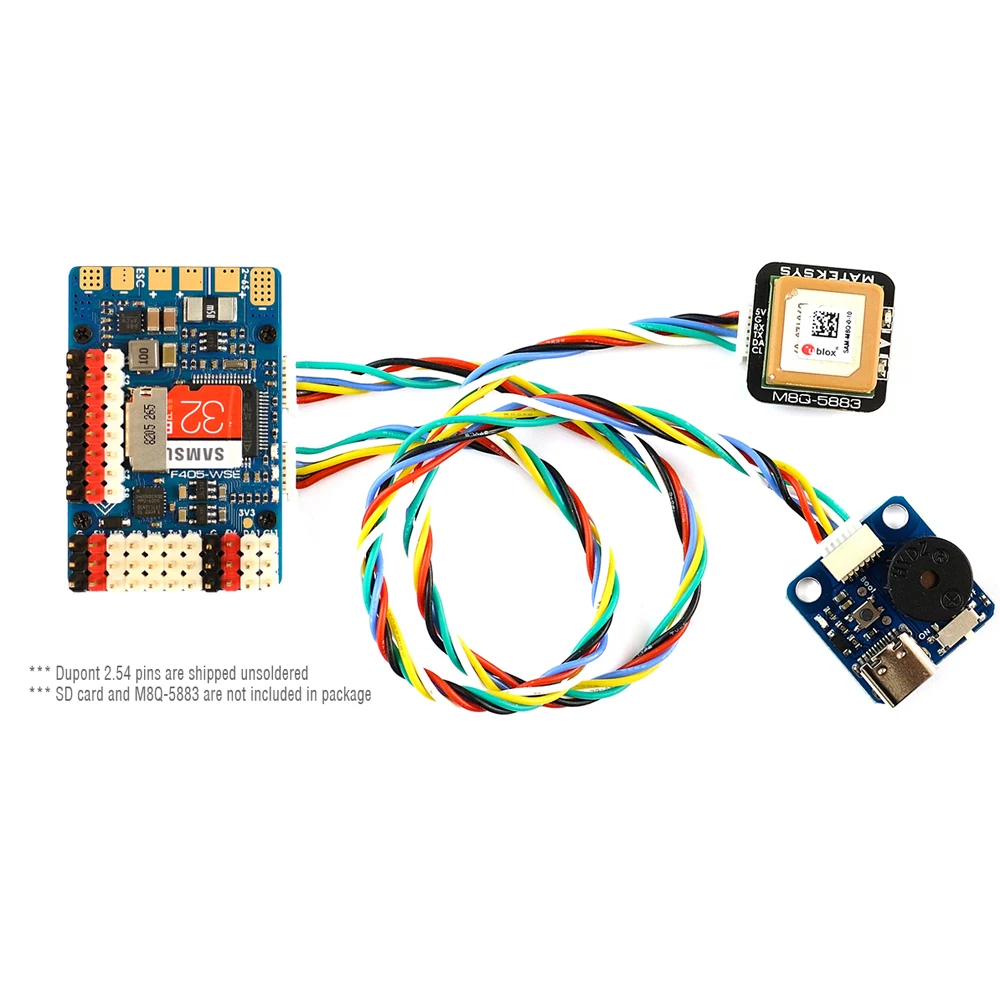

1x SH1.0 _ 6pin разъем (4V5/G/TX4/RX4/DA2/CL2) для GPS/компаса
1x SH1.0 _ 6pin разъем для внешнего USB и зуммера
DJI FPV OSD: любой запасной UART
FrskyOSD: любой запасной UART

Мощность
6 ~ 30 В постоянного тока (2 ~ 6S LiPo)
Высокоточный ток 132A (масштаб 250)
PDB/токочувствительный резистор: 60A непрерывный, 132A взрыв.
BEC 5V 2A для FC и периферийных устройств
BEC Vx 5A для сервопривода, 5 В/6 в вариант
BEC 8V 1.5A для VTX и камеры
LDO 3,3 V 200mA
Датчик напряжения батареи: 1k:10k
Прошивка FC

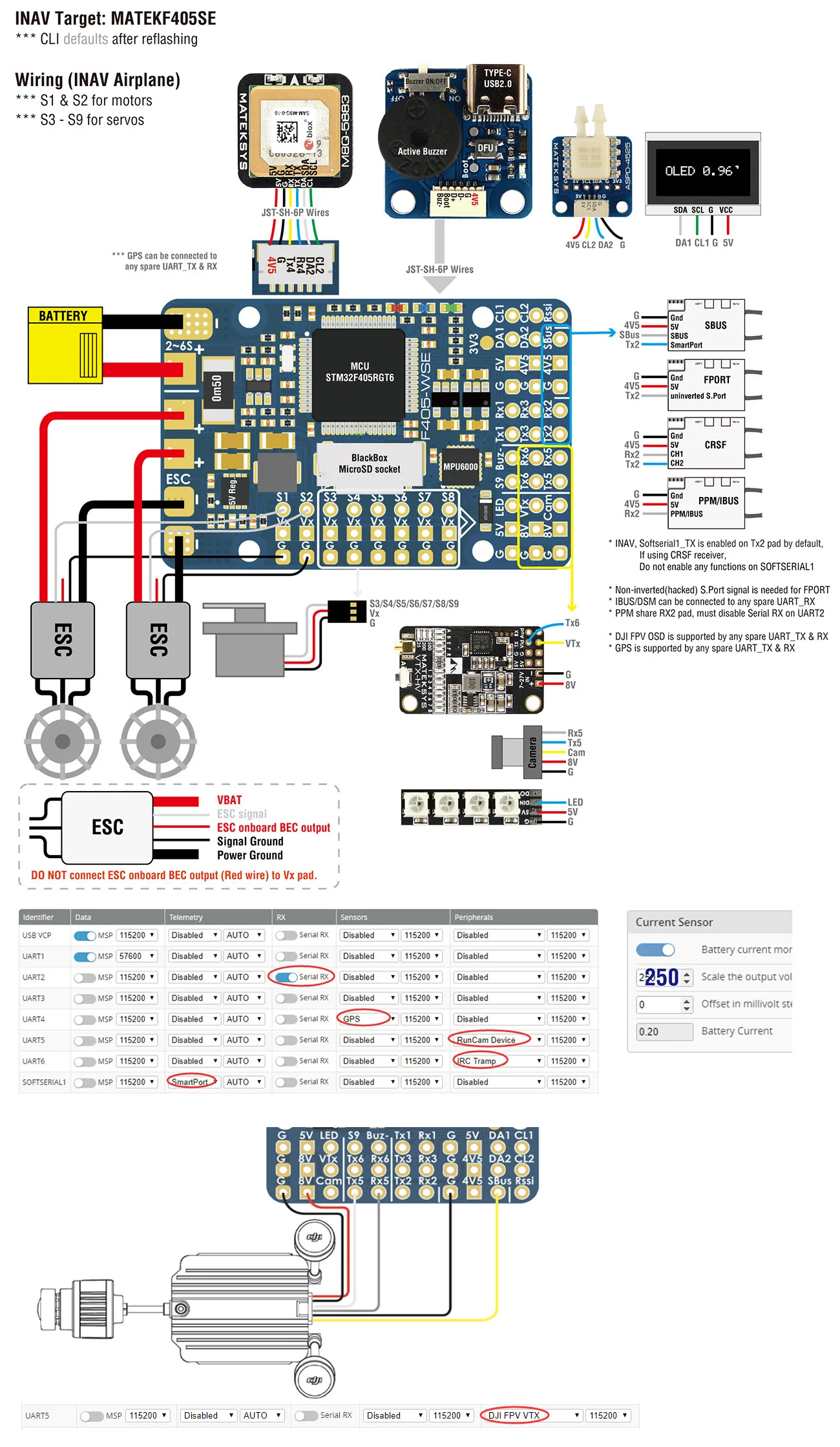

Цель INAV: MATEKF405SE
ArduPilot hwdef: MATEKF405WING

Физический

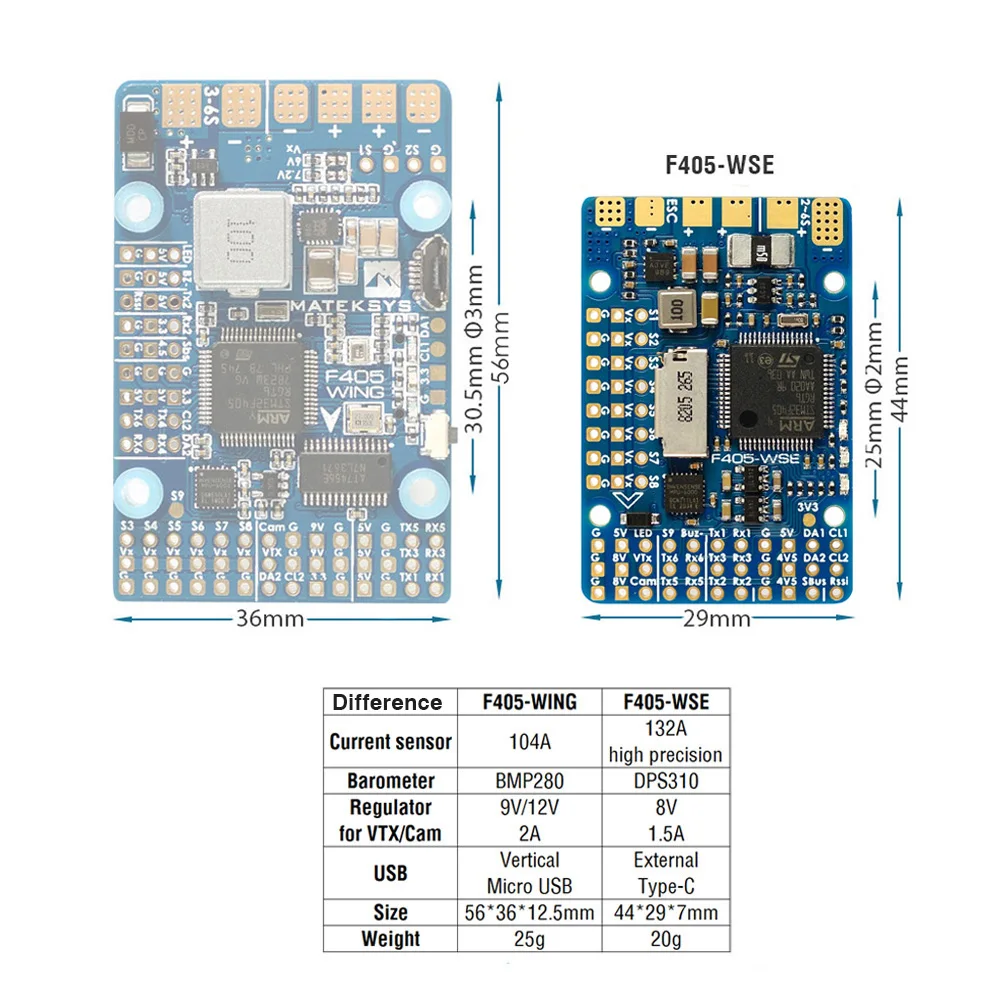

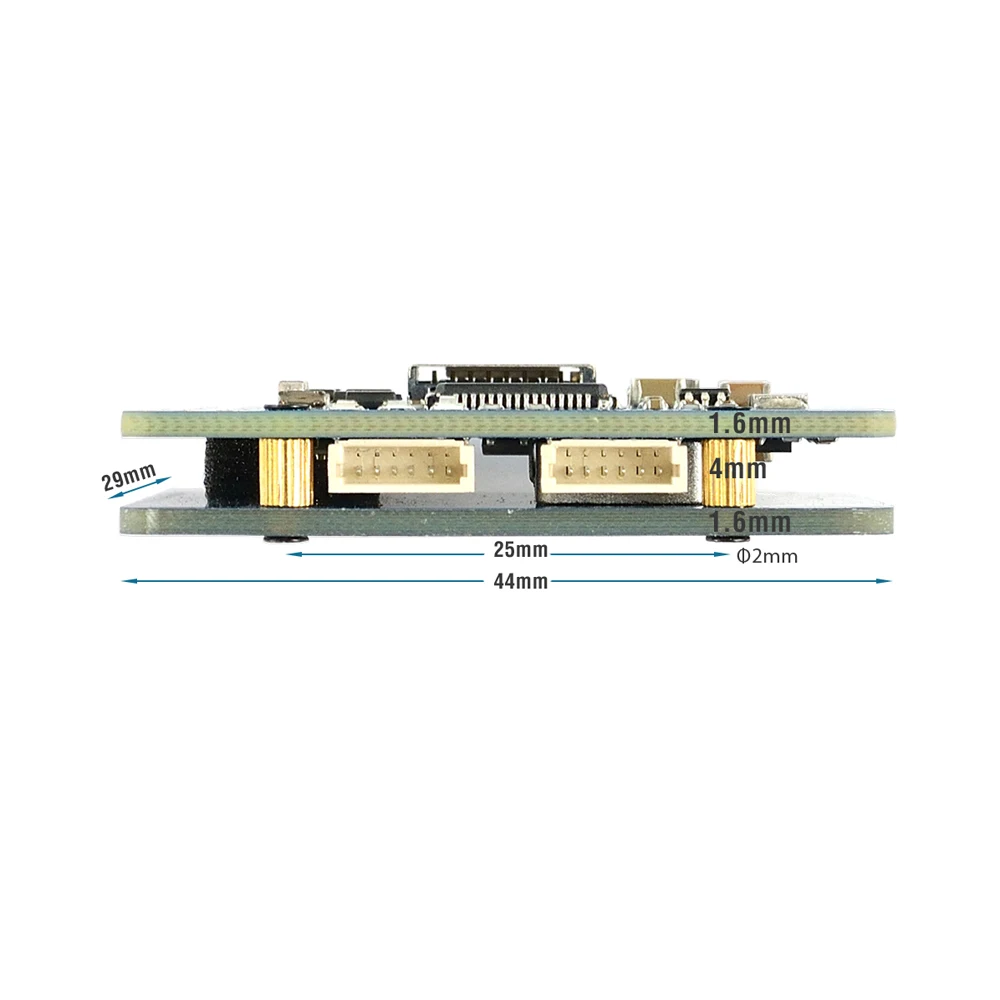

Размеры: 44x29x10 мм
Крепление: 25x25 мм, Φ2 мм
Вес: 20 г w/Нижняя пластина и USB/buzzer адаптер

Включая
1x FC F405-WSE
1x USB(Type-C)/Buzzer (Active) адаптер
1 Нижняя пластина, 44x29 мм
2х JST-SH-6P JST-SH-6P кабели, 20 см
5x медные Опорные изоляторы, M2 * 4 мм
10х винтов, M2 * 3,5 мм

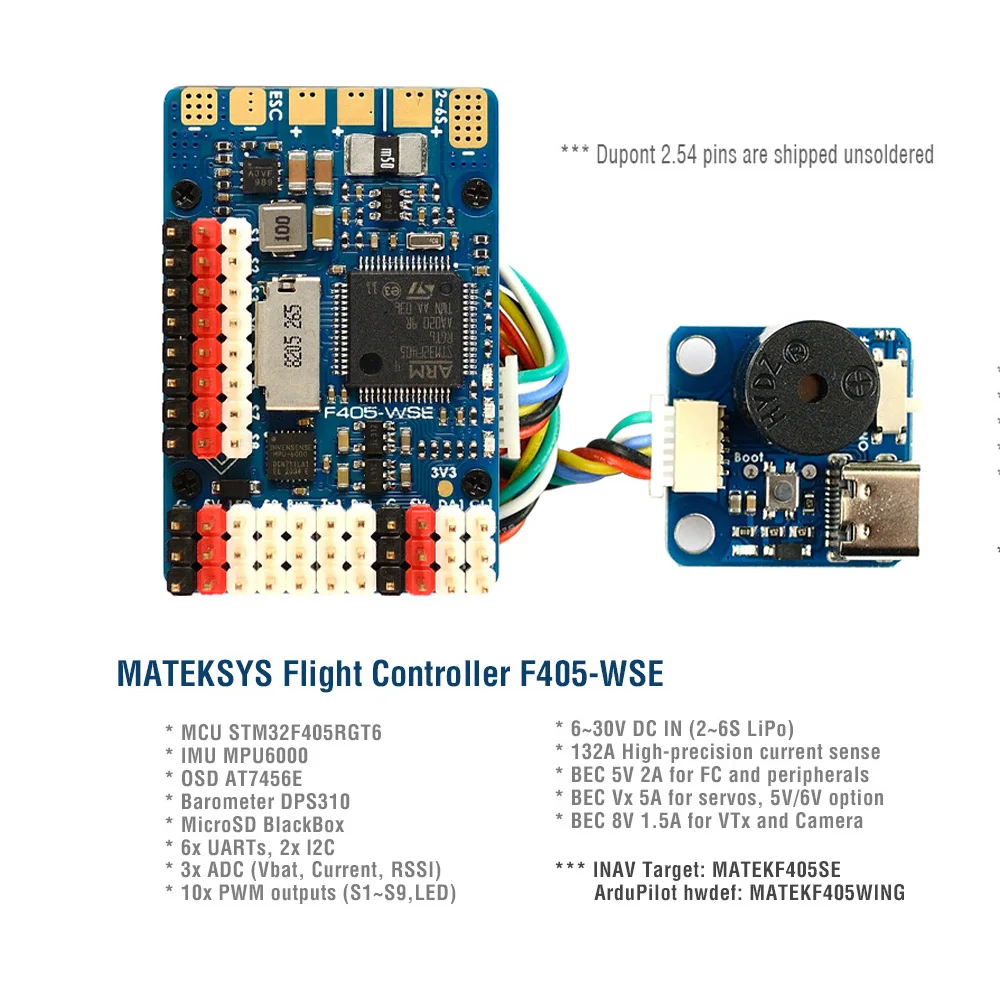

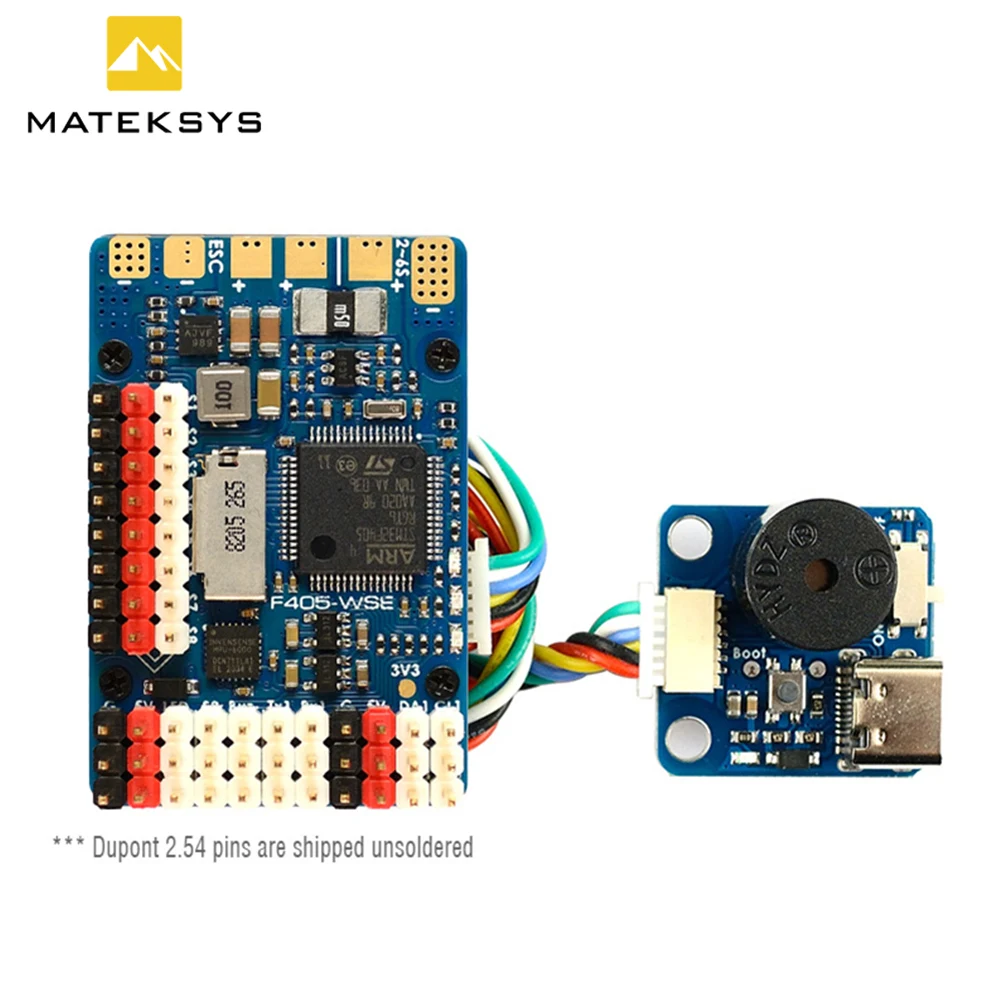

Dupont 2,54 шпильки (доска поставляется отпаял)
