Дизайн от LJM

Один класс A.

Высокомощный транзистор на полупроводнике TIP41C как чистый класс А с одним концом выхода

Рабочее напряжение

В AC24V к AC28V

Получите 11 раз

IQ Quiescent ток 33ма * 2 работает на одном конце класса A.

Отношение сигнал-шум> 110 дБ

Искажение <0.015% 20K Гц

HA-PRO yesLJMNewly разработан для различных высоких импедансов, усилитель наушников разработан низким сопротивлением.

HA-PRO наиболее широко используемые дифференциальные схемы не используются, а дифференциальный Двойной источник питания аналогичный операционный усилитель цепи.

Однако в последние годы мы видели, что все фронтальные схемы разработаны в соответствии с формой внутренней цепи операционного усилителя, но должно ли приложение в аудио быть дифференциальной схемой постоянного тока? Применение операционного усилителя в аудио, на самом деле, это отражает, что дизайнеры получают lazier и lazier: потому что вход op amp бесконечен, выходное сопротивление infinitesimal, таким образом, это удобно осуществлять, Например, выравнивание частоты, конструкция фильтра. Тем не менее, нет требования компенсации выравнивания частоты для общего усиления передней стадии, увеличение составляет всего несколько раз, это действительно чрезмерно квалифицировано для использования такой сложной цепи.

1. Основная цель дифференциальной схемы заключается в достижении хороших характеристик постоянного тока, но она не очень хороша для функций связи, даже наносит вред; 2. Выход общего источника звука. Входы заднего общественного дома являются емкостными изолированными, поэтому ваш Предварительный усилитель проходит весь путь to0HzThe частотная характеристика постоянного тока не будет увеличивать пропускную способность всей системы. 3. То же самое, спереди, есть емкостная изоляция сзади, затем положительная и отрицательная мощность Питание усилителя не играет никакой роли, лучше использовать один источник питания напрямую. 4. Меньше дрейфа дифференциальной цепи, но вы не приложение для измерения, и только несколько раз больше, даже если температура меняется на 25 градусов, потенциальный дрейф постоянного тока на выходе Верхняя схема усиления не должна превышать 1 в. 5.шум дифференциальной цепи в два раза выше, чем у одного терминала, почему простые и эффективные схемы больше не используются в цепях усиления тока, вместо дифференциальных схем, которые мало влияют на характеристики переменного тока?

HA-PRO на каждом уровне, рабочий класс А Одиночная контурная схема, на этапе вывода используется одноконтурная контурная схема постоянного тока.

Для уменьшения входного шума усилителя, HA-PRO Ультра низкий уровень шума, усилитель highHFESignal tubeBC547C,BC557C.

Выход сделан из американского оригинального ONSEMI An SenMei TIP41C

Три терминала стабилизации напряжения является adoptedIC SenMeiONSEMI MOTOROLA LM317T в качестве силового фильтра, до 3 дБ коэффициент отклонения пульсации

Plus excellentPCB процесс проводки.

BringHA-PRO независимо от того, насколько чувствительна гарнитура, производительность делает гарнитуру полностью свободной от любых звуковых помех переменного тока.

(Рекомендуется установить шасси, сделать корпус потенциометра совместимым с печатной платой, обеспечивая непрерывность заземления, Избегайте индуктивных помех потенциометра)

Высокое качество Военная gradePCB процесс andLJM первоклассная кабельная технология.

Это важное средство для решения помех.

HA-PRO для того, чтобы управлять наушниками, которые трудно нажимать, как правило, этот вид наушников имеет низкое сопротивление, или чувствительность не высокая. Требуется большой выходной ток

HA-PRO на этапе вывода, хорошая линейность usedON TIP41CAs выходной этап. Один законченный и постоянный источник тока Рабочий режим принимается.

Выходная Труба и труба постоянного тока adoptTIP41C. Рабочий ток is60MA,bringHA-PRO он может иметь хорошую производительность вождения.

Из-за высокого рабочего тока 41c температура относительно высокая. Будьте осторожны, чтобы не сгореть.

HA-PRO к выходу добавляется задержка, и выключить питание, чтобы быстро отрезать реле. Это позволяет избежать воздействия удара мощности на гарнитуру. Наушники не будут зависеть от Разряда Конденсатора, когда он выключен.

HA-PROuse2A реле, обеспечивает минимальную потерю тока.

HA-PRO используется шаговый потенциометр, сделанный в Тайване, staypcbзащищены для обновления до Альп 27 пространственное положение типа потенциометра.

Для ALPS 27 друга потенциометра типа, он может быть заменен потенциометром типа ALPS27.

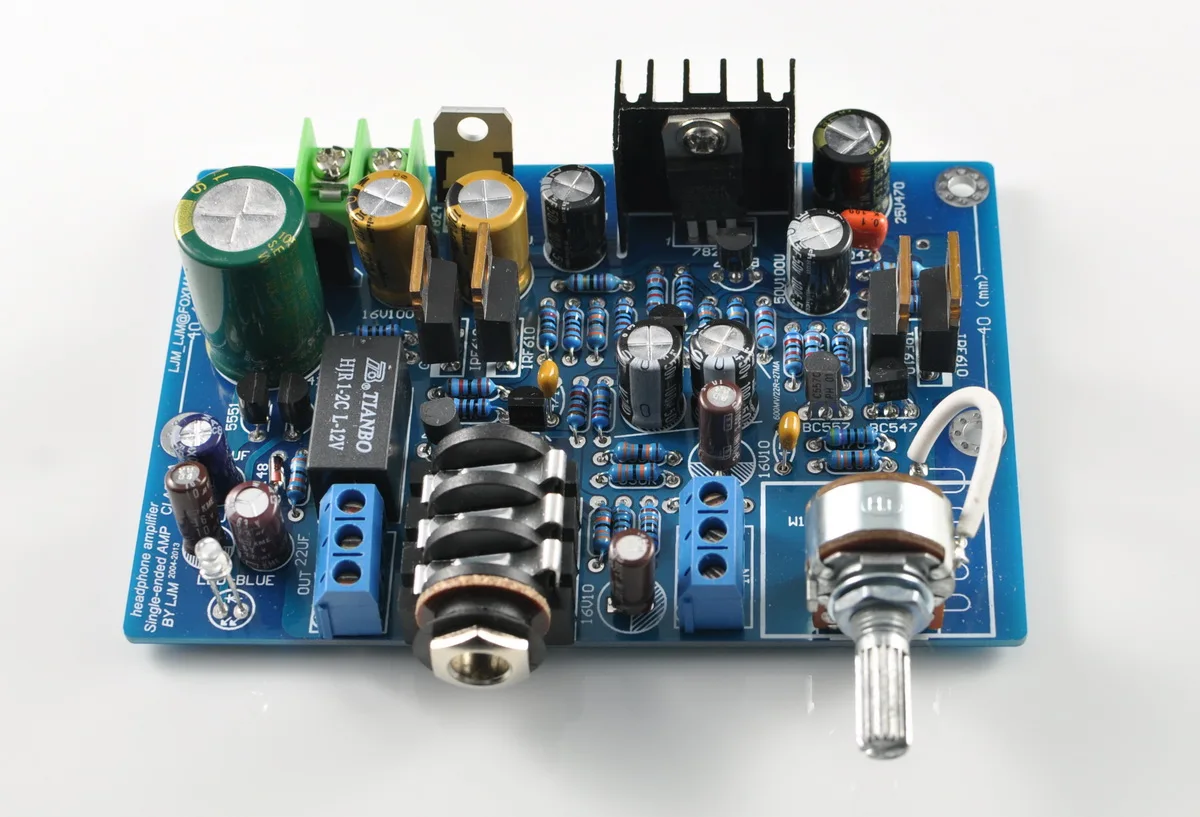

Таблица Сравнения размеров PCB и компонентов: может быть сохранена как большая.

HA-PRO Размер

107,5*74 мм
