[EU Free VAT】 4-осевой USB-драйвер Nema 23 шаговый двигатель с двумя валами 425oz-in 3A и драйвер

[EU Free VAT】 4-осевой USB-драйвер Nema 23 шаговый двигатель с двумя валами 425oz-in 3A и драйвер

Хорошие новости:У нас есть склад в некоторых странах, проверьте как сильфоны

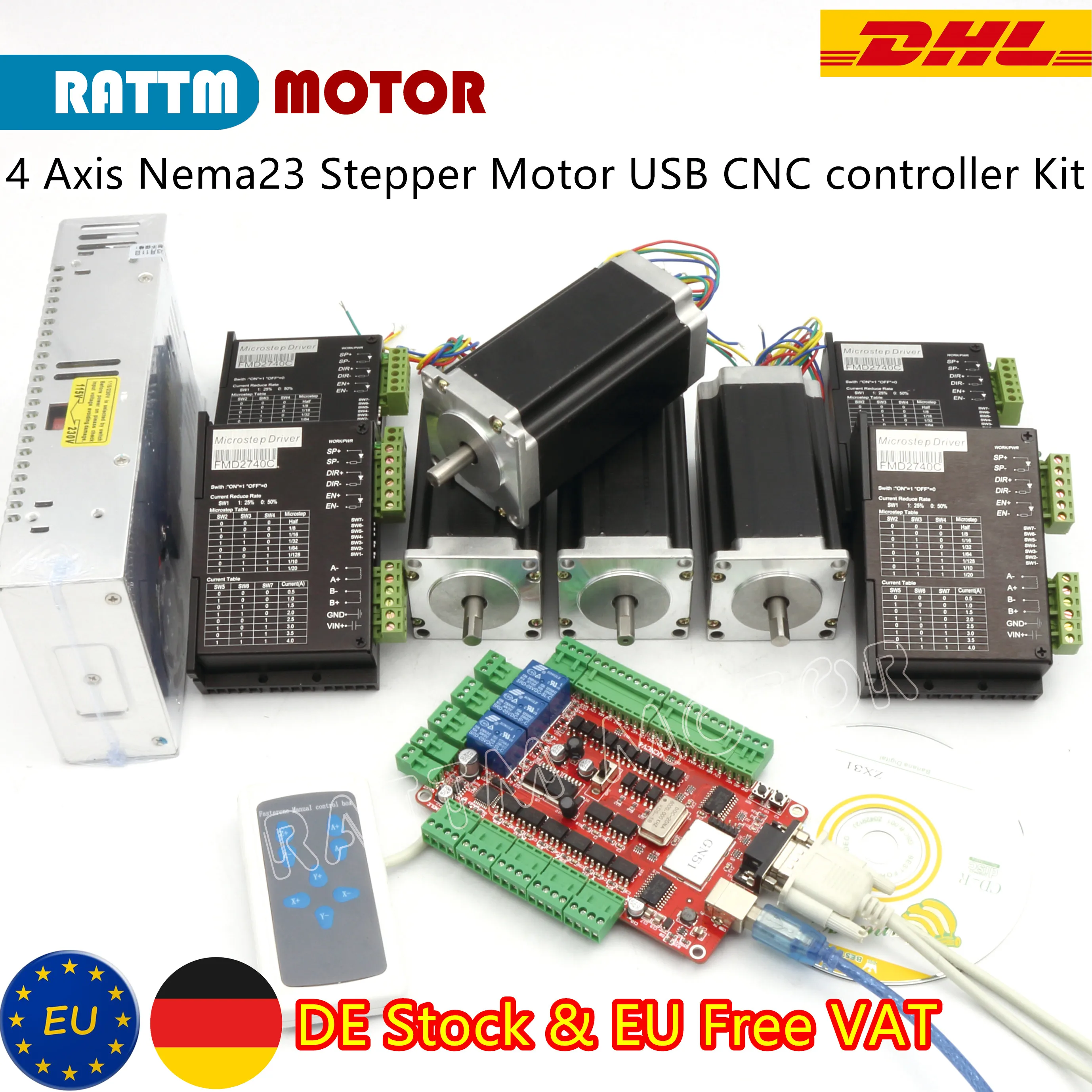

Посылка включает:

4x23HS243 0B шаговый двигатель(Двойной вал)

4 x Драйвер шагового двигателя FMD2740C

1x400W 36V/9.7A импульсный источник питания

1x4 оси USBCNC breakout board

1 х ручной контроллер

1 х USB кабель

CD включает руководство пользователя на английском языке, программное обеспечение и код регистрации

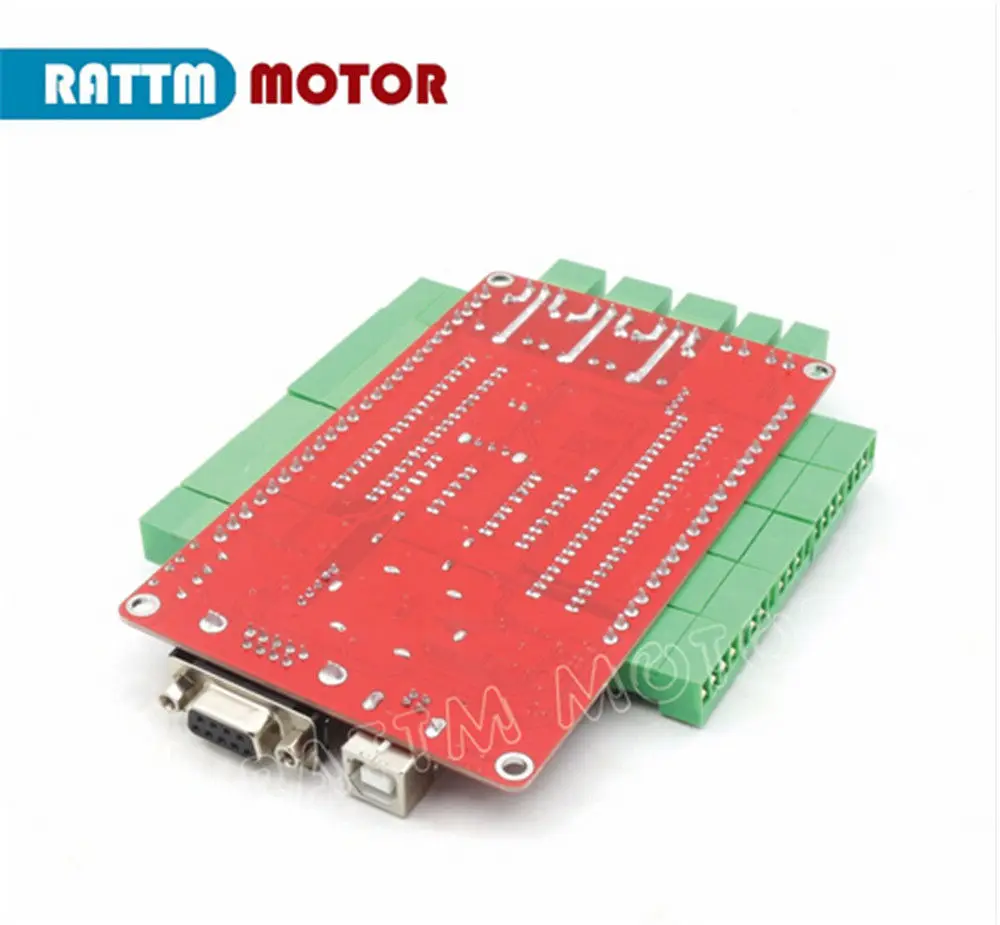

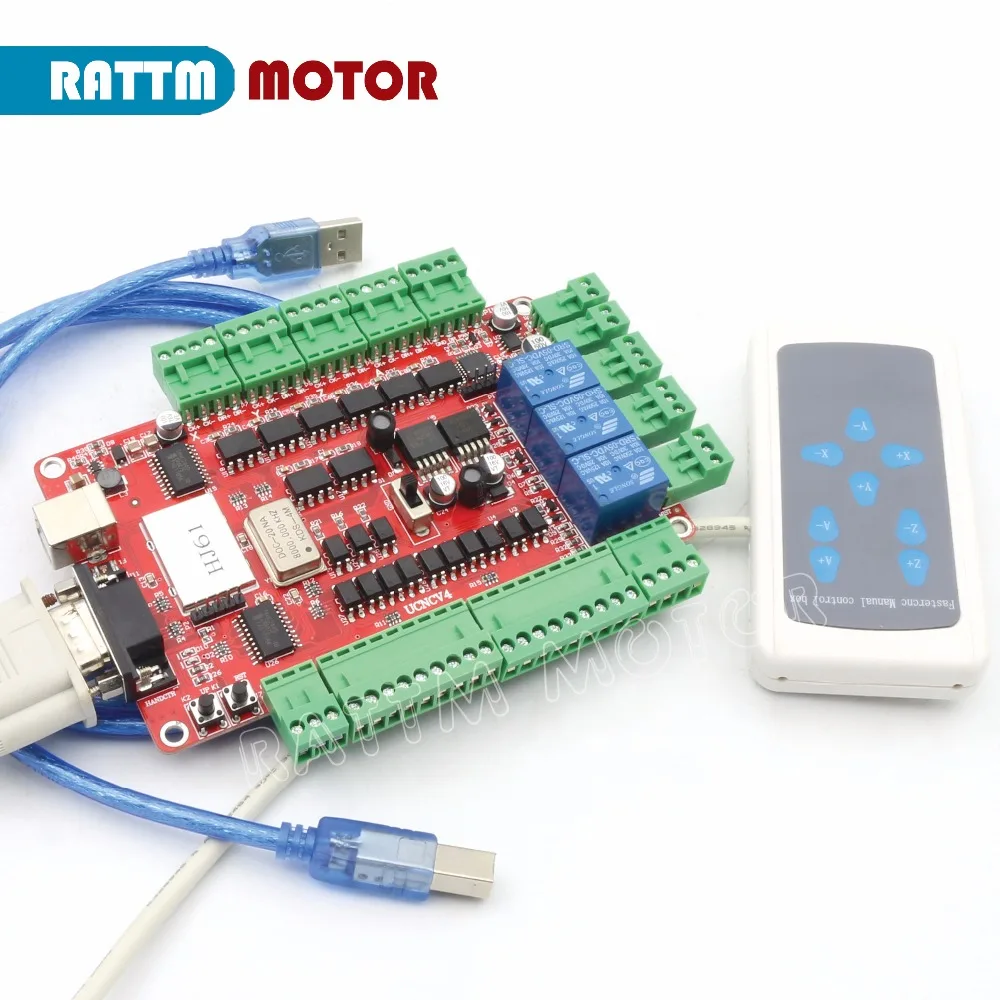

I. USBCNC breakout board

1) краткое описание продукции

USBCNCV4.0-высокопроизводительный контроллер движения, основанный на программном обеспечении ПК
USBCNC контроль, система может завершить преобразование из G кода в
Подключение шагового двигателя сигнала управления движением без необходимости
Любое дополнительное оборудование и программное обеспечение. Эта карта управления совместима
С большинством шагового драйвера и серводвигателя, это идеальный контроллер
Вместо параллельной платы интерфейса Mach3.

Минимальная конфигурация:

1) ЦП: 1 ГГц

2) память: 512 Мб

3) 500 МБ свободного места на диске

4) графическое устройство DIRECTX9 с WDDM 1,0 или более высоким Драйвером

5) интерфейс USB 2,0

6) сетка 3.5SP1

Рекомендуемая конфигурация:

1) ЦП: 2 ГГц dikaryon

2) Память: 2 Гб;

3) Свободное дисковое пространство 1G

4) графическое устройство DIRECTX9 с WDDM 1,0 или более высоким Драйвером

5) интерфейс USB 2,0

6) сетка 3.5SP1

3) особенности производства

1. После проверки, версия V4 с использованием Красной платы PCB, размер PCB составляет 135,3*82,5 мм.;

2. Передняя часть узкой кромки с интерфейсом связи USB
И DB9 ручной интерфейс управления для удобства клиентов
Прямо с панели чехол;

3. Задний конец узкой кромки-входной и выходной интерфейс и 3
Релейный выходной интерфейс; Реле является сильным источником помех, реле
От конструкции главного чипа управления, это способствует стабильности
Платы;

4. Одна из двух широких сторон-шаговый двигатель и основной выходной сигнал axiscontrol;

5. Другой стороной двух широких сторон является Аварийная остановка, ручная скорость
Вход, ограничение входного интерфейса; Одна сторона для входа, другая сторона
Режим выходного подключения прост и удобен;

6. 5 В и 12 В модуль питания компактной независимости, безопасности, стабильности;

7. Внешний обеспечивает стабильность системы эффективно работает с кристаллическим активным и основным чипом управления;

8. Размер контура составляет 135,3*82,5 мм, размер отверстия для позиционирования продукта составляет 127*75 мм

9. Программное обеспечение USBCNC, а не mach3, пожалуйста, обратите внимание!

Этот товар прост в эксплуатации для пользователя DIY hobby, но он управляется через USB
Порт, поэтому нужно более тщательно для установки программного обеспечения, и, пожалуйста, должны быть
Внимательно прочитайте руководство пользователя и следуйте за нами.

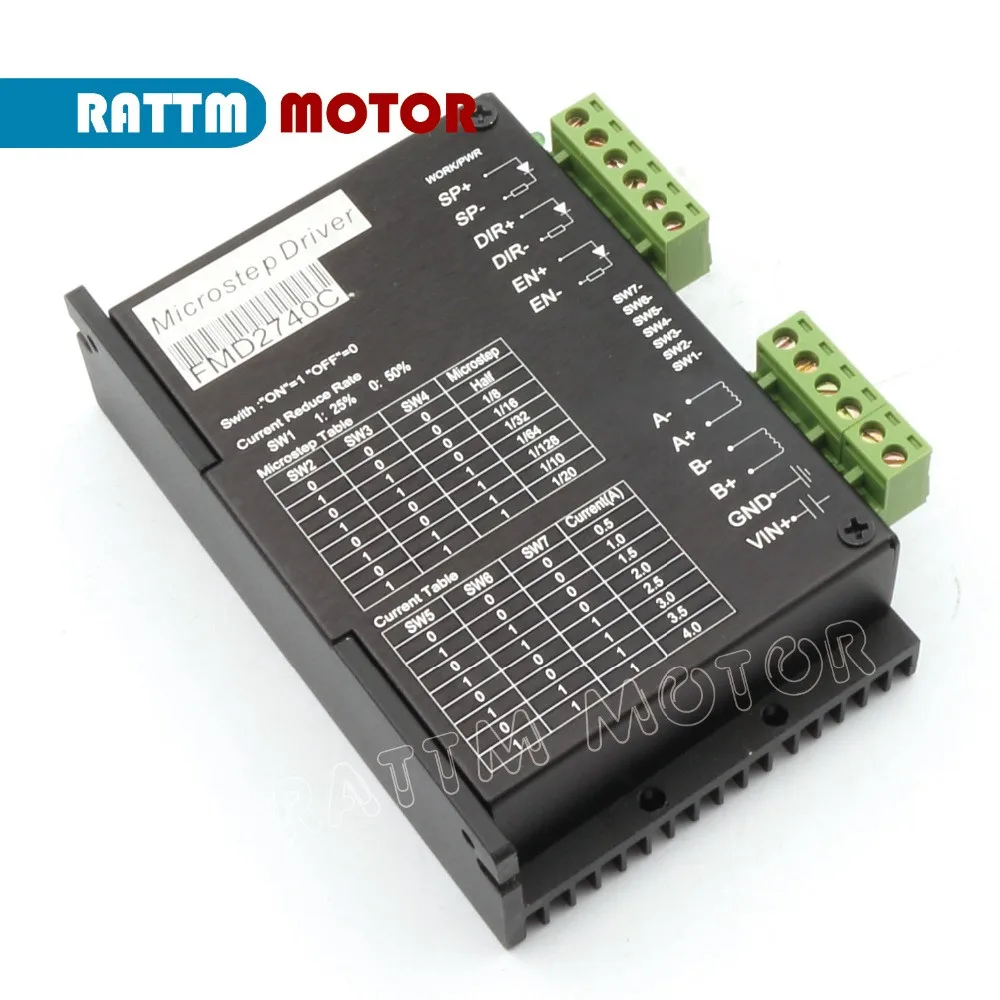

II. Драйвер шагового двигателя FMD2740C

FMD2740C управляется японским чипом sanyo, после многократного оптимизации R
Исследований и разработки и производства высокого подотдела 2-фазы привод шагового двигателя,
Подходит для вождения малого и среднего фазового тока менее
4A 2-фазный или 4-фазный гибридный шаговый двигатель. Из-за принятия
Новая биполярная технология постоянного тока измельчителя привода, используя то же самое
Двигатель может выводить больше скорости и мощности, чем другие драйверы. Сегменты
Улучшенная точность работы шагового двигателя, уменьшает вибрации и шум
Уменьшение.

2, особенности

1. Высокая производительность, низкая цена

2. Биполярный режим постоянного тока

3. Напряжение источника питания от 12 до 40 В постоянного тока

4. Высокая скорость оптопары сигнала изоляции вход

Частота измельчения 5,20 кГц

6. Разделение precision281632641281020optional

7. Электрический входной сигнал совместим с TTL

8. Стационарный ток автоматически уменьшается наполовину

9. Конструкция формы удобна для установки

10. Максимальный ток привода is4A

11. Привод каких-либо 4A фазный ток 2-фазный или 4-фазный гибридный шаговый двигатель

3, приложения

Подходит для различных малых и средних автоматических устройств и
Инструменты, например: небольшой гравировальный станок, машина и т. Д.

Интерфейс слабого сигнала

Сигнал

Функция

SP +

Импульсный сигнал + конец

СП-

Импульсный сигнал-конец

DIR +

Сигнал направления + конец

DIR-

Направление сигнала-конец

EN +

Включить сигнал + конец

EN-

Включение сигнала

Сильный порт подключения

Сигнал

Функция

Вин +

От 12 до 50 В постоянного тока источник питания + конец,Рекомендуется использовать 36V3A

GND

Подключение источника питания постоянного тока

A +

Шаговый двигатель A + фазовый терминал

А-

Шаговый двигатель A - Phase terminal

B +

Шаговый двигатель B + фазовый терминал

Б-

Шаговый двигатель b-фазный терминал

Примечание:Это
Привод не содержит цепи анти-интерполяции, поэтому не входит
Положительное и отрицательное питание вверх дном! В противном случае это повредит
Привод!

5, электрические характеристики

Метод охлаждения

Естественное охлаждение или принудительное воздушное охлаждение

Использование окружающей среды

Случаи жизни

Избегайте пыли, масляного тумана и коррозионных газов

Температура

0°C-+ 50°C

Влажность

40-90% относительной влажности

Вибрация

6m/s2 MAX

Температура хранения

-20°C-+ 65°C

Вес

250 г

8, источник питания

Напряжение питания может нормально работать между DC12V-50V, драйвером FMD2740C
Можно использовать обычный выключатель питания постоянного тока, также может использоваться для
Трансформатор и мостовой выпрямитель и фильтрующий конденсатор, емкость
Желаемый 2000U до 5000U. Примечание выпрямленный гребень пульсации напряжения не
Превышать с алюминиевой крышкой, 50В. Рекомендуется пользователю возможность использовать 24V-32V постоянного тока источник питания постоянного тока, избегайте
Колебания сетки над диапазоном рабочего напряжения привода.

Примечание:

1. Проводка должна обратить внимание на то, что мощность положительной и отрицательной не должна быть изменена;

2, чтобы снизить затраты, несколько дисков могут совместно использовать источник питания. Но
Он должен улучшить номинальную мощность и Номинальный выходной ток мощности
И внимание к охлаждению.

9,Затухание настроек переключателя DIP

Режим распада

SW1

SW2

Медленное распад

Скидка

Скидка

Смешанный спад

На

Скидка

Быстрый спад

Скидка

На

10,Настройки DIP-переключателя

11,Настройки текущего DIP-переключателя

В FMD2740C водитель может управлять всеми ток 4A 4-проводной, 6 проводов или 8-жильный
2-фазный/4-фазами, приводятся ниже 4-проводной, 6-провода, 8 жил
Шаговый двигатель подключение:

14,Соответствие привода и двигателя

FMD2740C водитель может управлять отечественных и зарубежных производителей 2-фазный или
4-фазный двигатель, для того, чтобы получить всю исчерпывающую информацию, вы
Необходимо выбрать разумное напряжение питания и настройки тока. Поставка
Напряжение определяет уровень высокоскоростной производительности двигателя,
И установленное значение тока определяет Выходной крутящий момент двигателя.

Выбранное напряжение питания

Вообще говоря, чем выше напряжение питания, тем выше крутящий момент двигателя
На высокой скорости, чем больше он может избежать высокой скорости. Но другой
Сторона, слишком высокое напряжение приведет к защите от перенапряжения,
И может даже повредить привод, но и в работе высокого давления, низкая
Вибрации скорости.

Установлен выходной ток

Для того же двигателя, чем больше Настройка тока, тем выше скорость,
Двигатель тока и больше тепла. Так что при нормальных обстоятельствах
Настройка тока в мощную машину теплая, но не слишком горячая долгосрочная
Стоимость.

Примечание: текущие настройки после запуска двигателя в течение 15-30 минут, если
Температура двигателя слишком высокая, вы должны уменьшить настройки тока.
Если Настройка тока двигателя, выходной крутящий момент двигателя недостаточно для
Улучшение условий рассеивания тепла, чтобы гарантировать, что двигатель и привод
Не жарко.

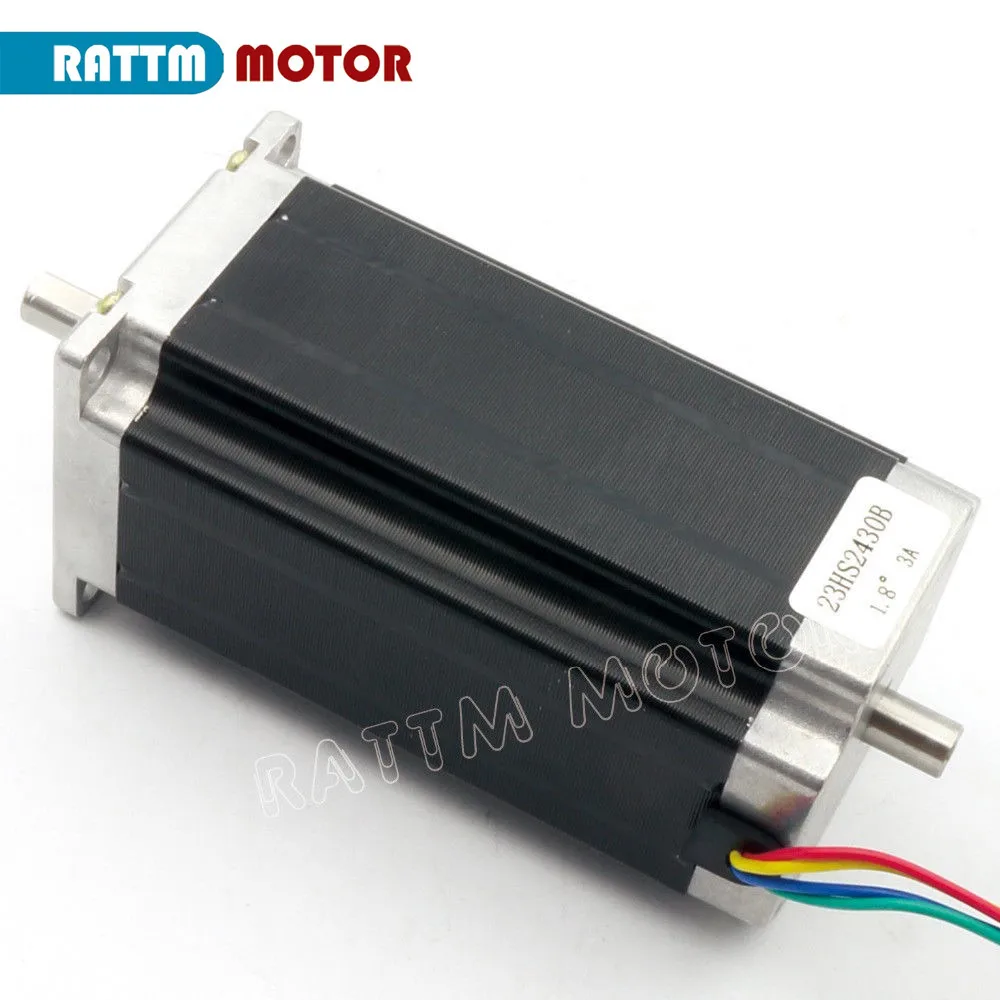

3. Шаговый двигатель

Общая Спецификация:

Точность угла шага: + - 5% (полный шаг, не нагрузка)

Точность сопротивления: + - 10%

Точность Индуктивности: + - 20%

Повышение температуры: 80 градусов макс (номинальный ток, 2 фазы на)

Температура окружающей среды ----------- 20deg ---- + 50deg

Сопротивление изоляции: 100 Ом Мин, 500 В постоянного тока

Прочность изоляции -------- 500VAC в течение одной минуты

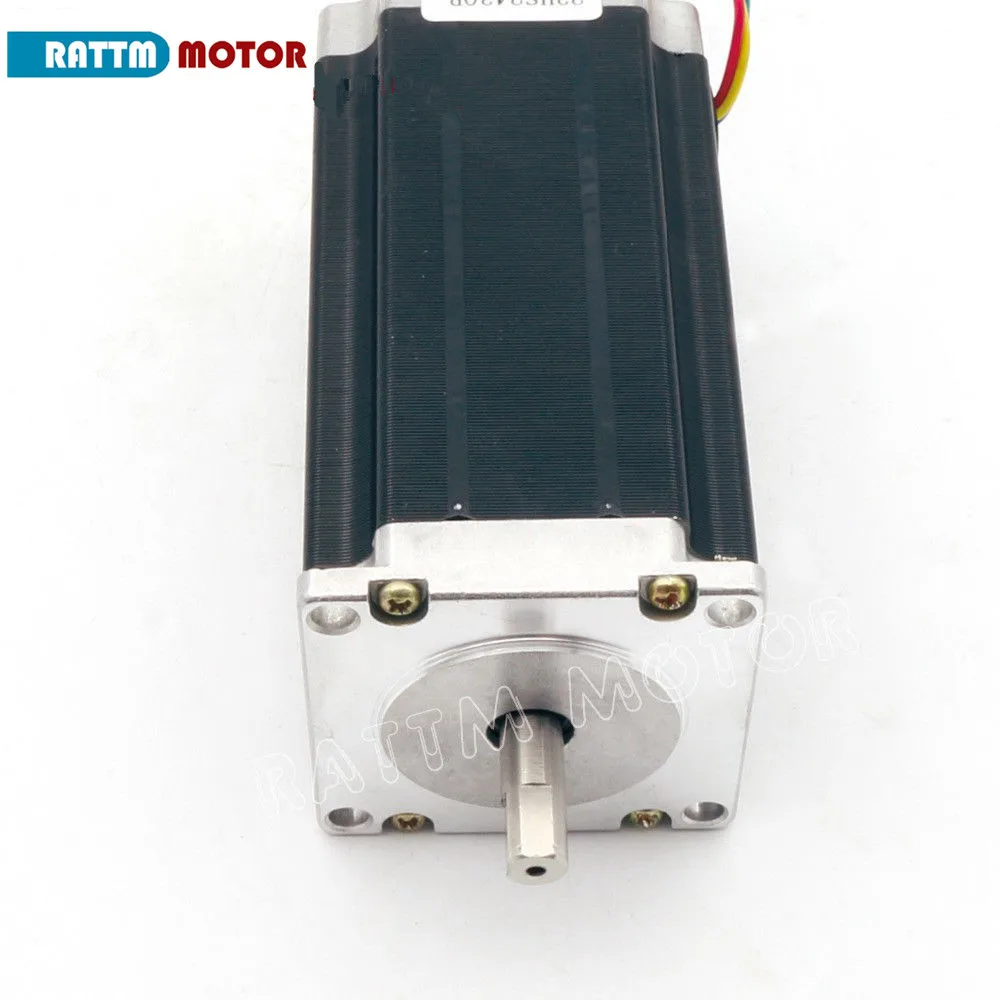

Техническое описание (23HS2430B, передний вал 8 мм диаметр и 21 мм длина; Задний вал 8 мм диаметр и 11 мм длина, 425 унций или 28 кг. См удерживающий крутящий момент)

Свинцовые провода двигателя:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-

4. Импульсный источник питания

400W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 36v/9,7 A, однополюсный импульсный источник питания Выход импульсный источник питания светодиодного табло
