Модуль обнаружения переменного и постоянного тока защитная плата с блокировкой

Модуль обнаружения переменного и постоянного тока защитная плата с блокировкой

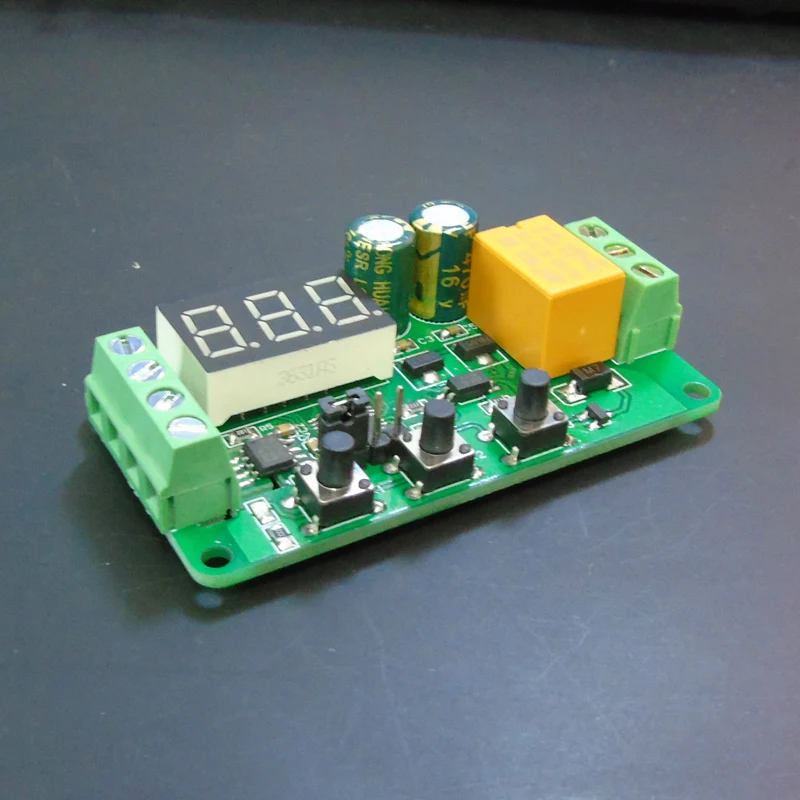

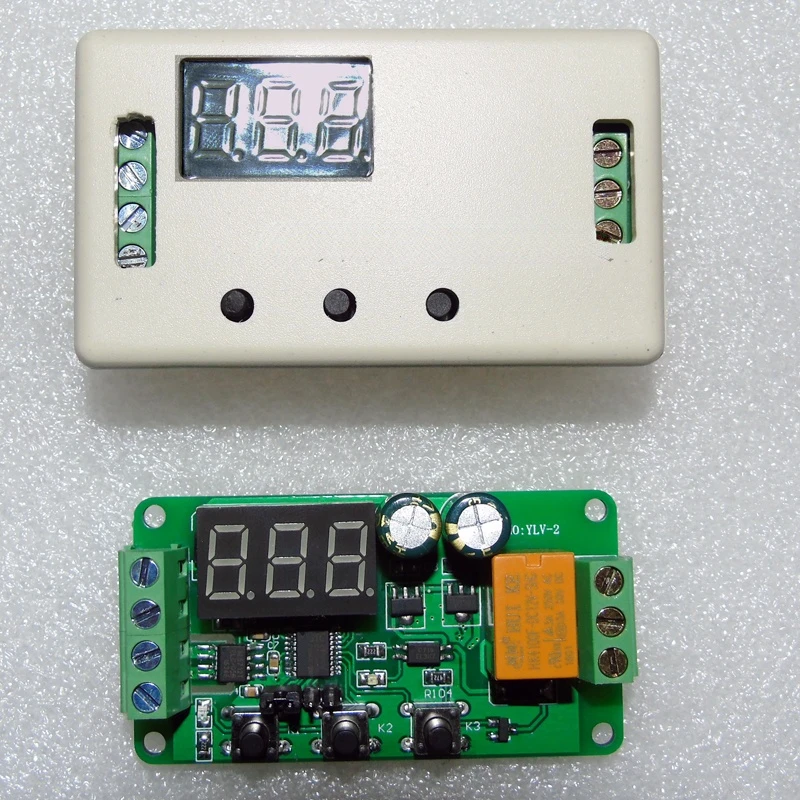

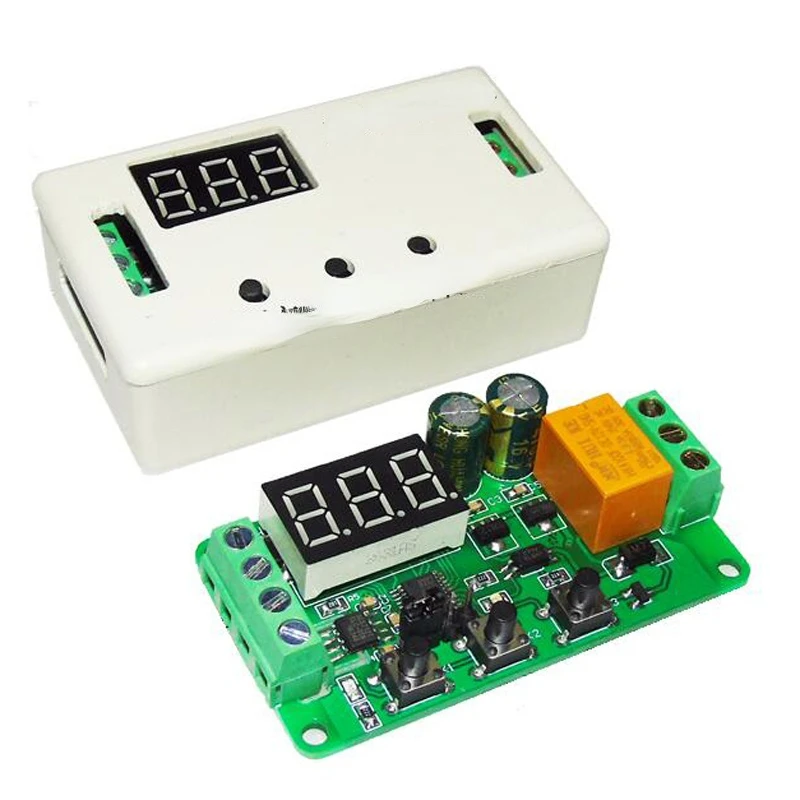

1: Размер (с корпусом):70 мм * 41 мм * 23 мм Размеры без корпуса:58,8 мм * 29,4 мм * 18 мм

2: Возможность переключения реле: AC250V/3A DC30/3A3

: Ток покоя:20 мА

4: Напряжение питания:5 В, 12 В, 24 В, доставка по умолчанию DC12V, если need5vperhaps24vпожалуйста, не забудьте отправить сообщение для других напряжений!

5:Диапазон: 0-5A 0-20A по умолчанию shipment0-5A, если вам нужны два других диапазона, пожалуйста, не забудьте написать сообщение!

6: РелеСрок службы: 》= 10Десять тысяч раз

7: Рабочая температура:-40 ~ 85'C

8: Точность измерения: ± 0,1a (0-5ATime)

Характеристика:

1: Одиночный модуль может измерять DC и AC, выбор бортовой крышки короткого замыкания

2: Верхний и нижний пределы установленного тока можно установить нажатием кнопки, постоянная память установленного значения не теряется.

3:Точность измеренияВысокая, Дисплей может быть отключен в течение длительного времени, уменьшить потребление энергии

5: Последовательный порт, если требуется RS232, TTL, RS485Or коллекция беспроводной передачи, пожалуйста, свяжитесь со службой поддержки клиентов, у нас есть профессиональная команда дизайнеров и инженеров, многолетний опыт проектирования, полностью усиленный, может поддерживать индивидуальную разработку!

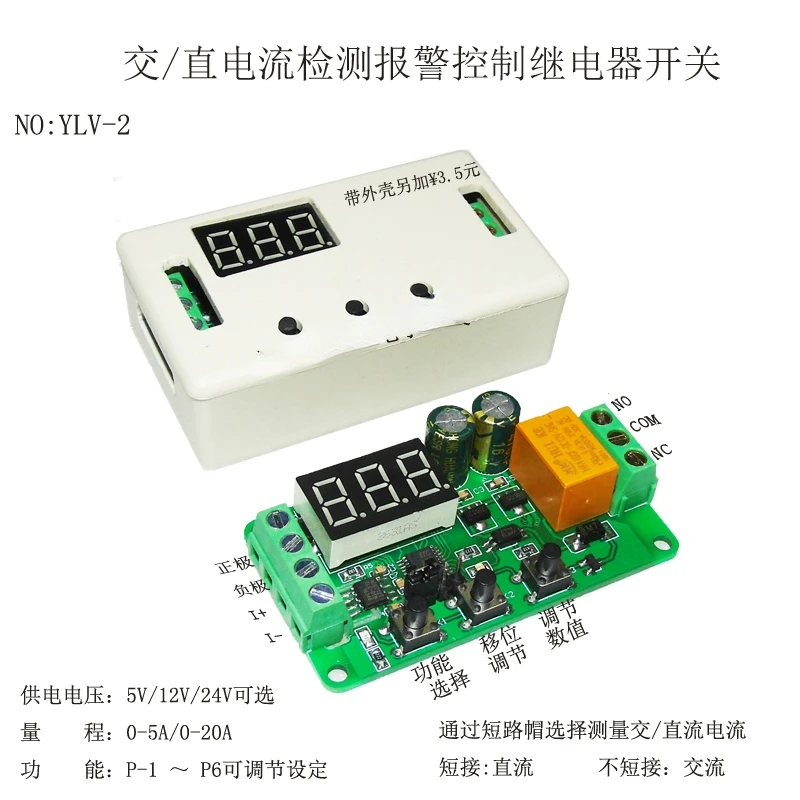

Пример схемы подключения:

Описание функции:Длинная pressK13Second Настройка режима входа, шесть режимов являются дополнительными

P--1: выше установленного нижнего пределаILВремя, выходное реле всасывания и 1seconds off

P--2:Выше установленного нижнего пределаILВремя, выходное реле всасывания и,Всегда втягивайте и отсоединяйте вручную

P--3:Интервал всасывания:Когда измеренное значение тока betweenILAndIHМеждуВремя,Реле закрыто, в противном случае, реле отключено

P--4:Интервальная внешняя всасывающая сумма:Когда измеренное значение тока betweenILAndIHМеждуВремя,Реле отключено, в противном случае реле закрыто

P--5: сумма всасывания ниже нижнего предела, отключение выше верхнего предела: Когда измеренное значение токаНиже ниже limitILКогда реле закрыто,Когда выше заданного верхнего пределаIHРеле отключено, когда

P--6:Ниже нижнего предела отключения, всасывающая сумма выше верхнего предела: Когда измеренное значение токаНиже ниже limitILРеле отключено, когда,Когда выше заданного верхнего пределаIHРеле всасывания и

Описание настройки:

Включение питания для отображения измеренного тока, Отображение текущего значения в реальном времени;

Режим регулирования:Длительное нажатие 1 продолжить до превышения 3 секунд, чтобы войти в настройку функции

Короткий pressK1, режим настройки, P-1reachP-6adjust

Настройка параметров: короткий pressK2 (смещение), K3 (регулировка) регулирующий ток, три параметра нижнего предела и калибровочного значения

IL = нижний предельный токIH = верхний предельный ток Xcalibration

Короткий pressK2First, экран мигает сотнями:02,5Экспресс: IL =02,5A: Короткое нажатиеК3AdjustILHundredth0-9change

Короткий pressK2Second, 10-значный Мигающий Дисплей на экране:02. 5Экспресс: IL = 02. 5A:Короткий pressK3AdjustILTen0-9change

Короткий pressK2Third, один бит экрана мигает: 02.5Экспресс: IL = 02.5А:Короткий pressK3AdjustILBit0-9change

Короткий pressK2Fourth, экран мигает сотнями:03,5Экспресс:IH =03,5A: Короткое нажатиеК3РегулировкаIHHundredth0-9change

Короткий pressK2Fifth, 10-значный Мигающий Дисплей на экране:03. 5Экспресс:IH = 03. 5A:Короткий pressK3РегулировкаIHTen0-9change

Короткий pressK2Sixth, один бит экрана мигает:03.5Экспресс:IH = 03.5А:Короткий pressK3РегулировкаIHBit0-9change

Короткий pressK2Seventh, экран мигает: 005Экспресс:X = 005: Короткое нажатиеК3Регулировка0-9change

Затем Коротко нажмите againK2after,Отображение измеренного токаУказывает на ввод в режиме реального времени состояния измерения;
