Модуль преобразования напряжения в ток 0 ~ 2 5 в/3 3 В/5 В/10 В и т. д. до 4 20 мА источник

Модуль преобразования напряжения в ток 0 ~ 2 5 в/3 3 В/5 В/10 В и т. д. до 4 20 мА источник

Описание функции:

1. На выходной ток, нижний предел регулируется, это удобно для клиентов, чтобы установить по желанию в соответствии с их собственными потребностями, дайте простой пример, например, вы need0-8vturn3-20ma,0V Отрегулируйте токовый нижний предельный потенциометр to3ma, stay8vотрегулируйте верхний предельный потенциометр модуляции при input20ma, так что мы можем achieve0-8vturn3-20ma, операция проста и удобна, и высокая точность

2. Его можно использовать в качестве источника постоянного тока, подвешиваемого входного терминала напряжения, регулируемого тока нижнего предельного потенциометра, выходного a0-13maCurrent значения

Введение приложения:

В промышленном управлении и многих схемах применения датчика, при имитации выходного сигнала, это обычно выход при напряжении. При передаче аналоговых сигналов на большие расстояния в виде напряжения, сопротивления источника сигнала или сопротивления постоянного тока линии передачи вызовет затухание напряжения, чем ниже входное сопротивление на конце приема сигнала, чем больше затухание напряжения. В Чтобы избежать затухания сигнала во время передачи, увеличьте только Входное Сопротивление Сигнала принимающего конца, однако входное сопротивление на приемном конце сигнала увеличивается, снижают эффективность защиты от помех линии передачи, подвержены внешним помехам, нестабильной передаче сигнала, таким образом, при передаче аналоговых сигналов на большие расстояния режим вывода напряжения не может быть использован, и Преобразуйте выходное напряжение в выходной ток. Кроме того, многие обычные промышленные инструменты, соответствие тока также требует выхода терминала для преобразования выходного напряжения в выходной ток. Преобразователь V/IThe преобразует выходной сигнал напряжения в выходной сигнал тока, это способствует передаче сигнала на большие расстояния. Преобразователь V/IThe может быть состоит из транзисторов и других Устройства.

【Краткое Описание 】

Один 、 Размер: Общая length57mmwide26mmhigh18mm

Два. Рабочее напряжение: direct12 ~ 32 В

Три характеристики:

1. Он в основном реализует преобразование между промышленными измерительными сигналами

2. Сильная способность вождения (по возможности, реле может управляться непосредственно), линейный выход, 24 источника питания может переносить load750Ohm

3. Микрокомпьютер с одним чипом. Выходное аналоговое напряжение или выходное напряжение потенциометра преобразуются в ток, напряжение и текущий линейный выход

4. Рабочая температура-10 ° ~ 70 °.

5. Есть индикатор мощности и индикатор выходного тока

6. accuracy0.01ma

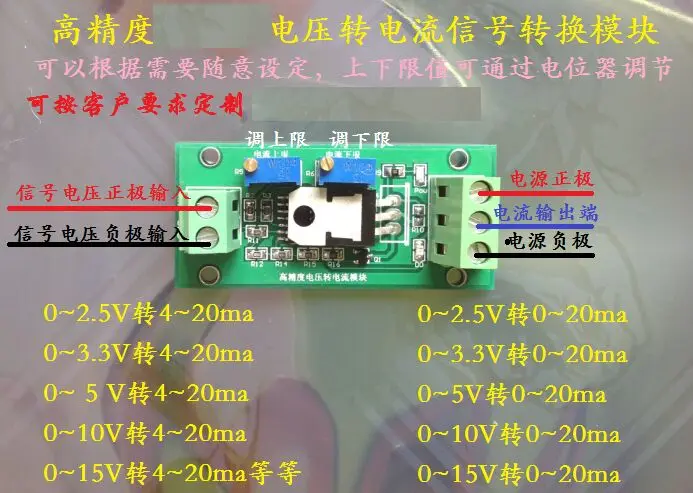

Этикетка проводки

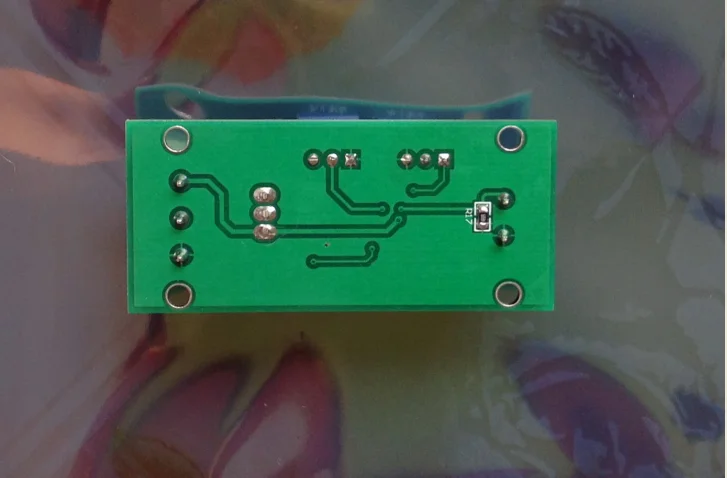

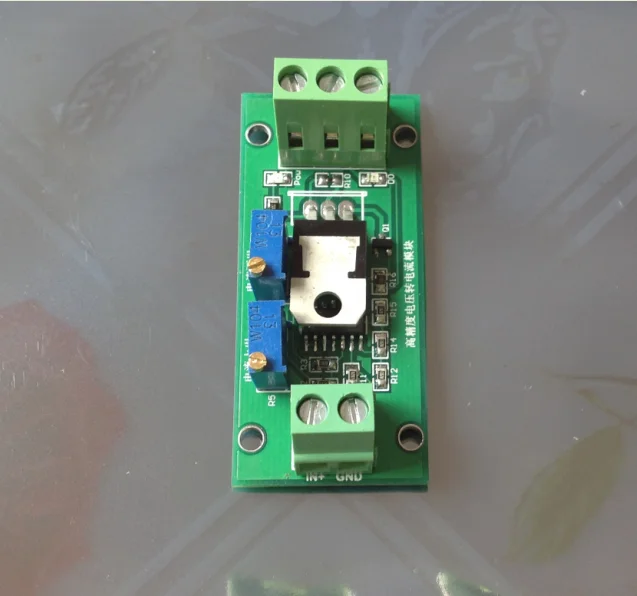

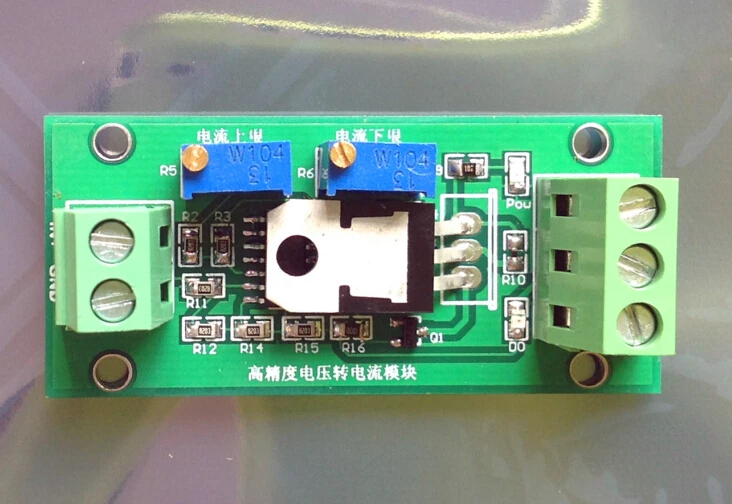

Дисплей изображения
