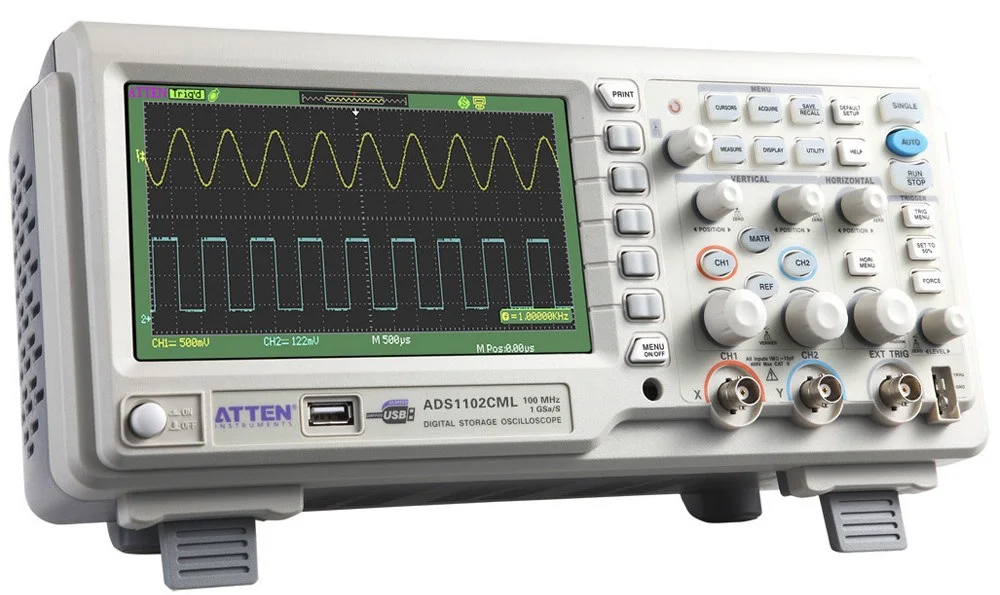

Цифровой осциллограф ATTEN ADS1102CML 100 МГц ЖК-дисплей 7 дюймов DSO память до 2 МП |

ATTEN ADS1102CML 100 МГц цифровой осциллограф область 7 "LCD DSO память до 2Mpts

ATTEN ADS1102CML-это портативный цифровой осциллограф с высокой производительностью и различными передовыми функциями. Он имеет 2 канала, пропускную способность 100 МГц, частоту выборки 1 GSa/s и глубину памяти 2Mpts.

Характеристики цифрового осциллографа ATTEN ADS1102CML 1 GSa/s частота дискретизации и 50 GSa/s эквивалентная частота дискретизации 2 канала 7 "цветной ЖК-дисплей 12 языков меню-английский, французский, немецкий, русский, испанский, упрощенный китайский, традиционный китайский, португальский, японский, корейский, итальянский, арабский Глубина памяти: 2Mpts Типы триггеров: кромка, ширина импульса, видео, наклон, альтернатива Уникальная функция цифрового фильтра и функция записи сигналов Поддержка функции Pass/Fail. Тридцать два параметра функция автоматического измерения. Типы сохранения/отзыва: настройки, формы сигнала, CSV файл, изображение Поддержка многоязычной онлайн-системы помощи Регулируемая интенсивность волны и яркость сетки Программное обеспечение Easyscope Стандартный порт конфигурации: Хост USB: поддержка драйвера USB flash Функция сохранения/отзыва и обновление прошивки; Usb-устройство: Поддержка совместимого принтера PictBridge и поддержка дистанционного управления ПК; RS232, выход пропуска/выхода из строя. Сравнительные характеристики для цифровых осциллографов серии ATTEN ADS1000CAL Модель ADS1102CML ADS1042CML ADS1152CML ADS1062CML Полоса пропускания 100 МГц 40 МГц 150 МГц 60 МГц Частота дискретизации 1 GSa/s Эквивалентная частота выборки 50 ГСА/с Глубина памяти Одноканальный: 2Mpts; Двойные каналы: 1Mpts Время подъема <3,5 ns <8,8 ns <2,3 ns <5,8 ns Входное сопротивление 1 м? | 13pF Диапазон сек/Див 2.5ns/div-50s/div 10 нс/div-50s/Див 2.5ns/div-50s/div 5ns/div-50s/div Сканирование: 100 мс-50 с/Див Дисплей Цветной ЖК-дисплей, (480*234) 7" Технические Характеристики цифрового осциллографа ATTEN ADS1102CML Вход Входное соединение AC, DC, GND Входное сопротивление Постоянный ток: 1 м? ± 2% | 17пф ± 3пф
От сети переменного тока: 1,2 M? ± 2% | 17pF ± 3pF, < = 100mV/div
1,0 м? ± 2% | 17pF ± 3pF, >100mV/div Максимальное входное напряжение ± 400 В PK-PK Кати Изоляция Ch-Ch
(Оба канала в одинаковой настройке V/div) > 100:1 на 20 МГц Аттенюатор зонда 1X, 10X Аттенюатор зонда 1X, 10X, 100X, 1000X Горизонтальная система Частота выборки в реальном времени Одноканальный 1 GSa/S; Двойные каналы 500 MSa/s ЭквивалентЧастота дискретизации 50GSa/s Режимы измерения дисплея Основной, оконный, оконный зум, сканирование, x-y Точность временной базы ± 100ppm измеряется через интервал 10 мс Окно времени 18 делений Вертикальная система Вертикальная чувствительность 2 мВ-10 В/Див на входе BNC (1-2-5 заказ) Выходное напряжение каналаНабор диапазона 2 mV-200mV: ± 1,6 V
206 мВ-10 В: ± 40 в фиксированных диапазонах усиления и диапазонах переменного усиления Вертикальное разрешение 8 бит Каналы 2 Аналоговая полоса пропускания (на входе BNC) 100 МГц Плоскость BW DC-10 % номинального веса: ± 1 дБ
10%-50% номинального веса: ± 2 дБ
50%-100% номинального веса: ± 3 дБ Нижний предел частоты (AC -3 дБ) ? 10 Гц (на входе BNC) Шум: Pk-Pk для записи 3K ? 0,6 Div в среднем 10Pk-Pk показания в фиксированные настройки усиления.
<= 0,7 Div для средних значений 10 Pk-Pk, настройки с переменным коэффициентом усиления SFDR включая гармоники ? 40 дБ Точность усиления постоянного тока <± 3.0%: 5 мВ/div до 5V/div в фиксированным усилением диапазонов
<± 4.0%: типичный для 2МВ/див и диапазонов переменного усиления Точность измерения постоянного тока:
Все настройки усиления? 100 мВ/Див ± [3% X (| Чтение | + | Смещение |) + 1% от | Смещение | + 0.2div + 2МВ]
+ 0.2div + 2МВ] Точность измерения постоянного тока:
Все настройки усиления> 100 мВ/Див ± [3% X (| Чтение | + | Смещение |) + 1% от | Смещение | + 0.2div + 100мв] Математическая операция +,-, *,FFT FFT Режим окна: Hanning, Hamming, Blackman, прямоугольная Ограничитель полосы пропускания 20 МГц ± 40% типичный (Примечание: BW limited ниже 20 МГц ± 40% при использовании зонда X1) ТРИГГЕРНАЯ система Типы триггеров Края, ширина импульса, видео, наклон, альтернатива
Режимы запуска Авто, нормальный, одиночный Источники запуска Ch1-2, EXT, EXT/5, AC Line ТРИГГЕРНАЯ муфта AC, DC, LF rej, HF rej Диапазон уровня триггера CH1, CH2: ± 6 делений от центра экрана
EXT: ± 1,2 V
EXT/5: ± 6В Точность уровня триггера (типичная) применима для сигнала повышения и падения времени? 20ns Внутренняя часть: ± (0,2 div×V/div)(в пределах ± 4 делений от центра экрана)
EXT: ±(6% настроек + 40 мВ)
EXT/5: ±(6% настроек + 200 мВ) Триггер кромки Тип края: подъем, падение, подъем и падение Триггер ширины импульса Режимы запуска: (>,<,=) Положительная ширина импульса, (>,<,=) отрицательная ширина импульса диапазон ширины импульса: 20ns-10s Триггер видео Поддержка форматов сигналов: PAL/SECAM, NTSC
Состояние триггера: нечетное поле, ровное поле, все линии, линия Num Спусковой механизм (>,<,=) Положительный наклон, (>,<,=) отрицательный наклон
Время: 20ns-10s Альтернативный триггер CH1 тип триггера: край, пульс, видео, наклон
CH2 тип триггера: край, пульс, видео, наклон Функция панели управления Автоматический набор Автоматическая регулировка вертикальной, горизонтальной системы и положения триггера Сохранение/отзыв Поддержка 2 групп сигналов, 20 групповых настроек, 20 групповых измеренных сигналов внутренних
Функция хранения/отзыва и функция хранения флеш-накопителя USB. Жесткая посуда счетчик частоты Разрешение чтения 6 байт Точность ± 0.01% Диапазон Пара постоянного тока, 10 Гц до максимальной полосы пропускания Типы сигналов Удовлетворяющий все триггерные сигналы (за исключением ширины импульса триггера и видео триггера) Система сбора Типы образцов В реальном времени, эквивалентное время Глубина памяти Режим канала Частота дискретизации Короткая память Длинная память Одноканальный 1GS/s 40 КПТС Без поддержки Одноканальный 500 MSa/s или ниже 20 КПТС 2 Mpts Двойные каналы 500 MSa/s или ниже 20 КПТС 1 Mpts Режим образца Образец, пиковое измерение, среднее Средние значения 4,16,32,64, 128256 Измерительная система Автоматическое измерение
Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise time, Время осени, Freq, Period, + Wid, -Wid, + Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF,LRR,LRF, LFR, LFF Измерение курсора Ручной режим, режим отслеживания и автоматический режим Дисплей Режим отображения Цветной TFT 7 "диагональный жидкокристаллический дисплей Разрешение 480 горизонтальных на 234 вертикальных пикселей Цвет дисплея 64K цвет Контрастность дисплея (типичное состояние) 150:1 Интенсивность подсветки (типичное состояние) 300 Диапазон отображения волн 8x18 div Режим отображения волн Точка, вектор Точка, вектор Выкл., 1 сек., 2 сек., 5 сек., Infinite Дисплей меню 2 сек, 5 сек, 10 сек, 20 сек, Infinite Кожа Лаконичный Экранная заставка 1 мин, 2 мин, 5 мин, 10 мин, 15 мин, 30 мин, 1 час, 2 часа, 5 часов, ВЫКЛ Интерполяция формы волны Sin(x)/x, линейный Цветная модель Нормальный, инвертированный Язык Английский, французский, немецкий, русский, испанский, упрощенный китайский, традиционный китайский, португальский,
Японский, корейский, итальянский, арабский Интерфейс Usb-хост, usb-устройство, RS232, выход пропуска/выхода из строя Питание Входное напряжение 100-240 В переменного тока, CAT II, автоматический выбор Частотный диапазон От 45 Гц до 440 Гц Мощность 50 ВА Макс Общие характеристики Размеры (Д × Ш × В), мм 399 × 110,5 × 148,5 Вес 2,4 Кг
