Чёрный 1515 QueenAnt PRO V2 16 мм Большой шариковый винт чпу полный комплект линейный рельс

Чёрный 1515 QueenAnt PRO V2 16 мм Большой шариковый винт чпу полный комплект линейный рельс

Примечание:

Способ доставки продавца: это море или поезд до двери, включая налог, время составляет около 35-90 дней. Если не срочно, пожалуйста, выберите это!

UPS/Fedex/другие: это экспресс-доставка, не включая налог, время составляет около 5-20 дней. Если срочно, пожалуйста, выберите это!

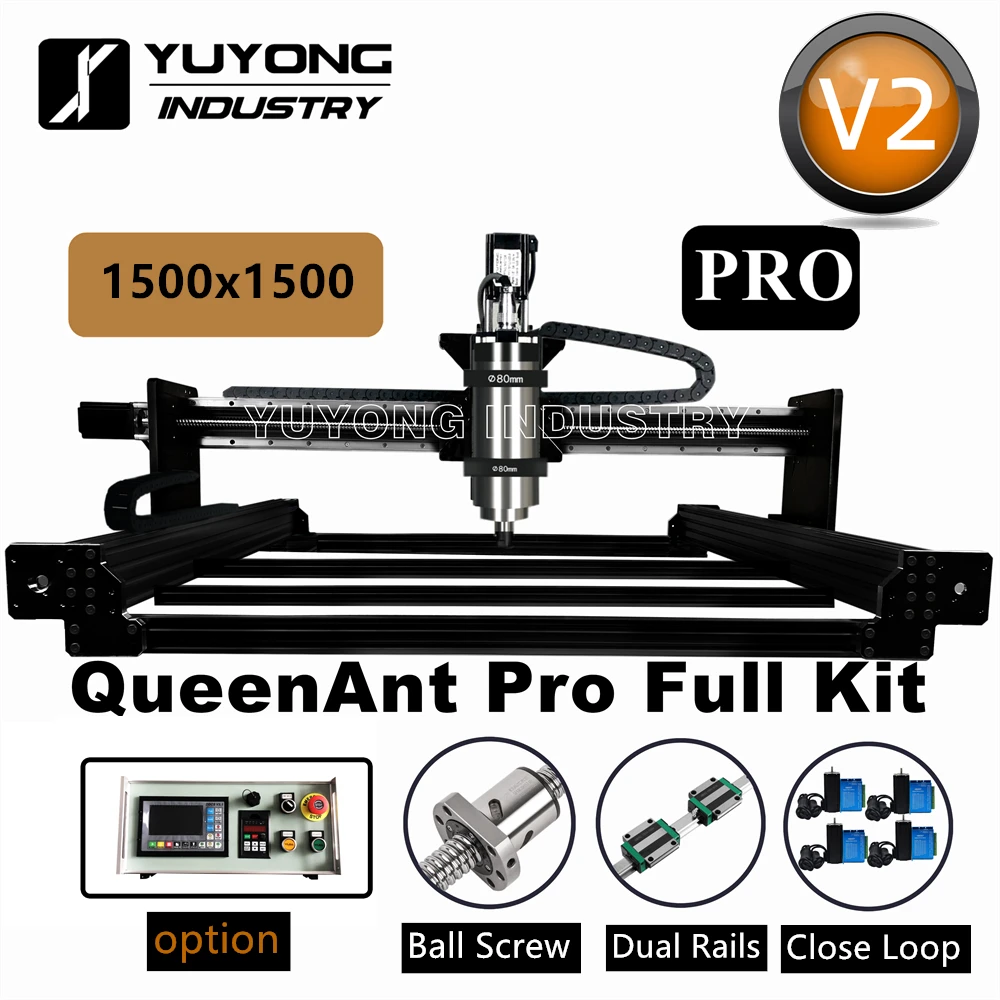

QueenAntПро16 мм Большой диаматер точный шариковый винт с ЧПУ полный комплект

QueenAnt(PRO)-это промышленный ЧПУ с сверхвысокоточным шариковым винтом и линейным Рельсом полного пути, основанный на очень хорошо полученных станках с ЧПУ WorkBee и QueenBee. Это 100% независимые исследования, разработки, дизайн и принадлежит YUYONG INDUSTRY. Наш отдел исследований и разработок полностью прислушался к запросам членов сообщества на Высокоточный станок с ЧПУ, сочетающий наши собственные технологии, мульти-вечерние коррекции, тестирование и непрерывное улучшение, которое длилось 1 год, затем рождается QueenAnt шариковый винт с ЧПУ промышленного класса!

Его много супер-обновлений значительно улучшили механические характеристики всей машины с точки зрения конструкции рамы или жесткости и точности.

С полным размером серии, независимо от того, резка или 3D резное дерево, pcb пластик, алюминий и т. Д., чтобы создать красивые замысловатые 3D резьбы, вставки, мебель, знаки, таблички, удивительные произведения искусства и многое другое. Все можно достичь здесь!

Это станет самым популярным станком с ЧПУ с шариковым винтом для фабрики, техники, электрики, искусства, мебели, DIYers и т. д.

Совместимый материал для резки/фрезерования/гравировки:

Алюминий/твердая древесина/мягкая древесина/дуб/оргстекло/Delrin / HDPE/пена .....

Полный комплект включает в себя:

LQueenAnt PRO CNC V2 механический комплект

L1610 большой диаметр точные шариковые винты

L4 шаговые двигатели Close-Loop 3.6N.m с драйверами Close-Loop

LOFF-LINE или DSP или Mach3 или CNC USB контроллер

L1.5 кВт/2 кВт с воздушным охлаждениемИлиШпиндельная пачка с водяным охлаждением

LЦепная связка кабеля

LКомплект проводов

LСенсорный датчик XYZ

LСверла

LВсе штранг-прессования M5, по мере необходимости

Характеристики шагового механизма Close-Loop

Моторы и драйверы Close-Loop:

Характеристики привода:

Модель: HBS57

Тип:Замкнутая петля DSPШаговый привод

Максимальный пиковый ток:5А

Частота импульсного отклика: 200 кГц

Микрошаговый драйвер:2-256ppr

Напряжение:DC16-80V

Защитная функция: Перенапряжение, перегрузки по току, ошибка отслеживания, защита

Входной сигнал совместим:Сигнал 5-24 В (не нужен резистор)

Способ управления:32 бит DSPВекторная замкнутая петля

Преимущество: нет шага для потери, низкий уровень шума, небольшая вибрация и высокая эффективность, низкое нагревание

Электрический параметр двигателя:

Диаметр вала:8 мм

Шаговый угол/фаза:1,8 градусов

Удерживающий крутящий момент:3.6н. М

Кодировщик: 1000 линия

Номинальное напряжение/ток: 4.2A

Сопротивление: 0,85 Ом

Индуктивность: 3,6 мгн

Класс изоляции: B

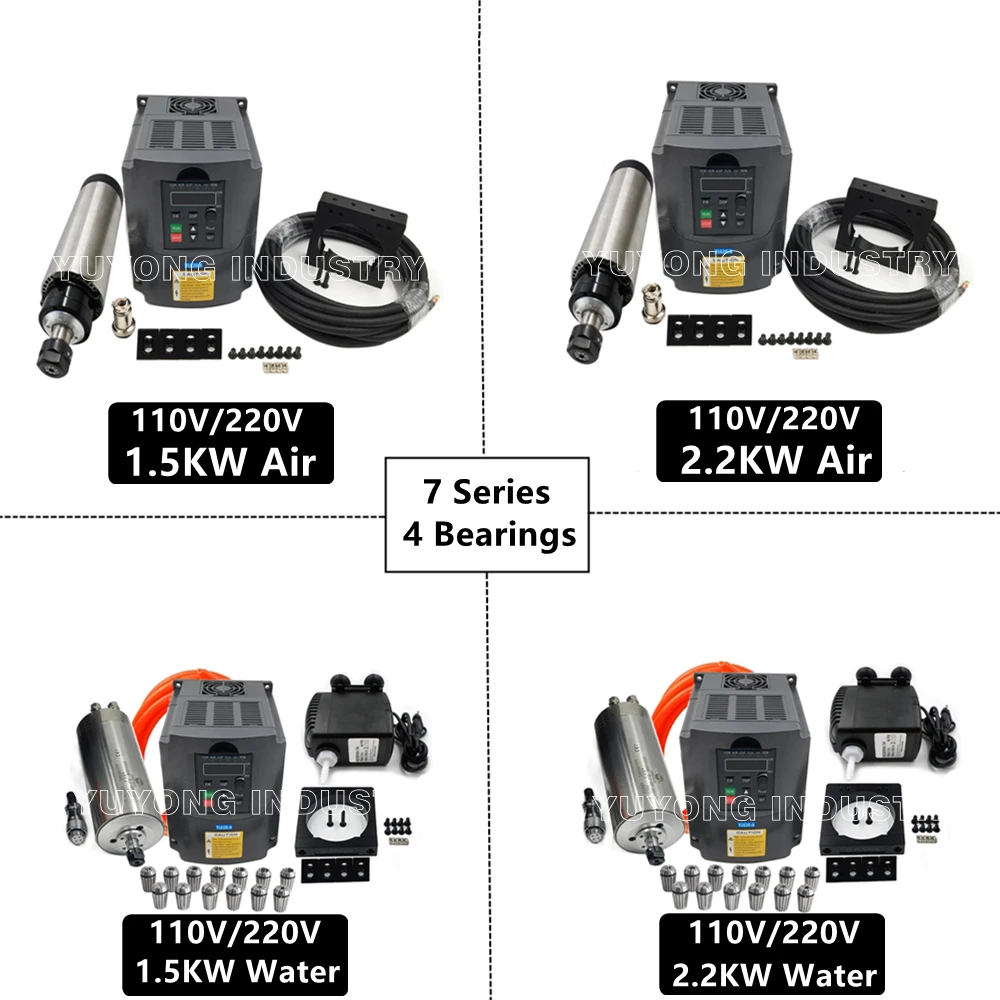

Колес 1,5 кВт воздуха/водяным охлаждением шпинделя:

1.5kW шпиндель с воздушным охлаждением Вес нетто: 2,6 кг

1,5 кВт шпиндель с воздушным охлаждением Спецификация: φ 65x188 мм

1,5 кВт шпиндель с водяным охлаждением Вес нетто: 3,5 кВт

1,5 кВт шпиндель с водяным охлаждением Спецификация: φ 65x210 мм

Мощность: 1,5 кВт

Напряжение: 220 ~ 250 В или 110 В

Частота: 400 Гц

Скорость: 8000-24000 об/мин

Воздушное/водяное охлаждение

Выключение: менее 0,005 мм

Смазка для смазки

Частотно-регулируемым приводом инвертор 1,5 кВт 220 V или 110 V

Цанга: ER11(15 шт.)

Размеры: 1 мм, 1,5 мм, 2 мм, 2,5 мм, 3 мм, 1/8 ", 3,5 мм, 4 мм, 4,5 мм, 5 мм, 5,5 мм, 6 мм, 1/4", 6,5 мм, 7 мм

Колес 2,2 кВт воздуха/водяным охлаждением шпинделя:

Вес нетто: 5,3 кг/6,2 кг

Спецификация шпинделя: φ 80x210 мм/φ 80x235 мм

Мощность: 2,2 кВт

Напряжение: 220 ~ 250 В или 110 В

Частота: 400 Гц

Скорость: 0-24000 об/мин

Водяное охлаждение

Выключение: менее 0,005 мм

Смазка для смазки

Частотно-регулируемым приводом инвертор 2.2KW 110V или 220V

Цанга: ER20(28 шт.)

Размеры: 1 мм, 1,5 мм, 2 мм, 2,5 мм, 1/8 ″,3 мм, 3,5 мм, 4 мм, 4,5 мм, 5 мм, 5,5 мм, 6 мм, 1/4 ″, 6,5 мм, 7 мм, 7,5 мм, 8 мм, 8,5 мм, 9 мм, 9,5 мм, 10 мм, 10,5 мм, 11 мм, 11,5 мм, 12 мм, 12,5 мм, 1/2 ″, 13 мм

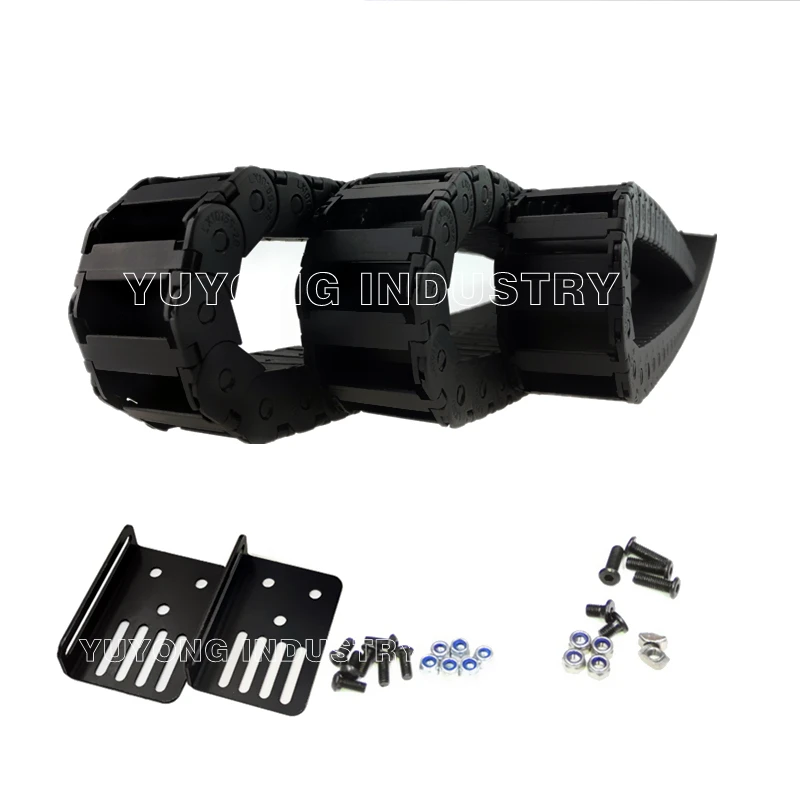

Дополнительный комплект кабельных цепей

Система цепей кабеля установлена для защиты проводки

Станок с ЧПУ. Из-за движущейся оси на машине a

Требуется система защиты динамического кабеля.

Наши кабельные цепи имеют каждую отдельную связь, которая может быть открыта, это невероятно Полезная особенность, которой не обладают маленькие цепочки сопротивления. Тянущиеся цепочки можно укоротить или удлинить, просто удаляя или соединяя звенья цепи.

V2 использует уникальный дизайн двойной цепи сопротивления, чтобы убедиться, что есть достаточно места для маршрутизации проводки, Также избегайте некоторых помех после разделения провода.

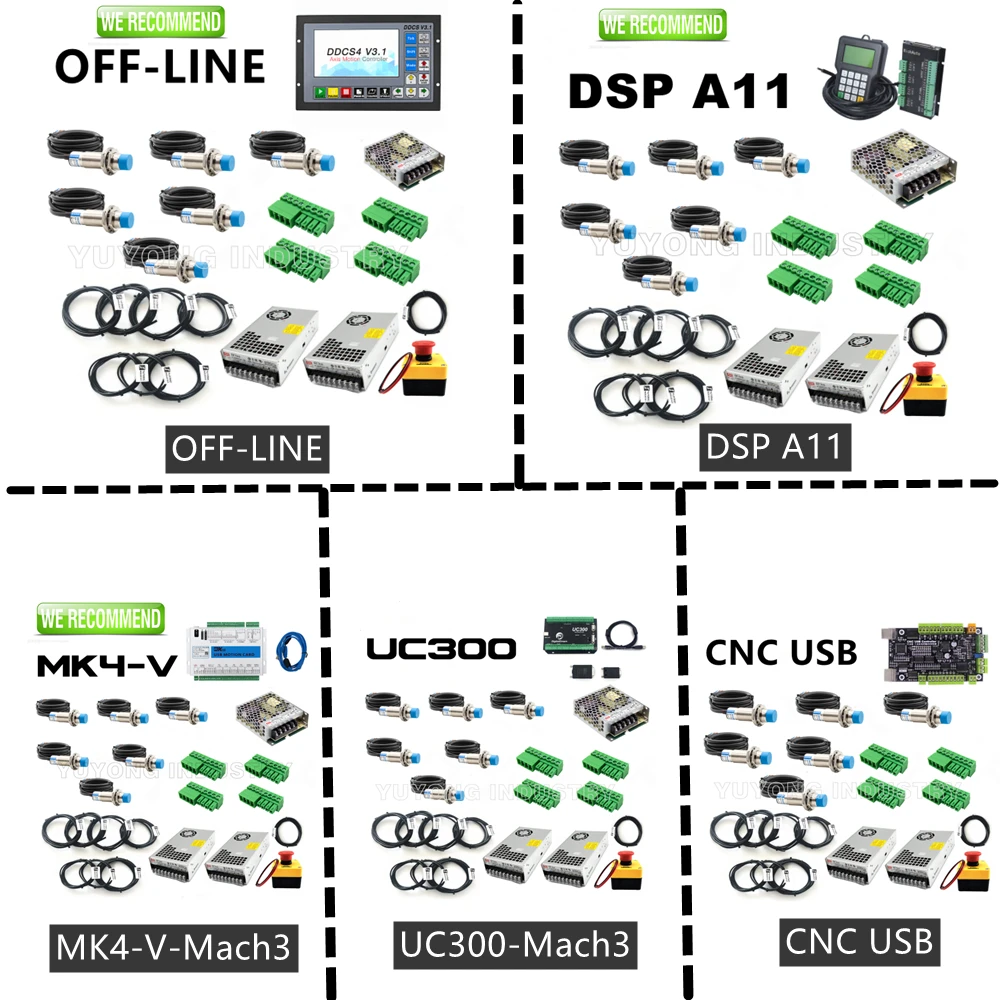

Автономная собственная система управления (Мы рекомендуем)

DDCSV3.1 является мощным автономным контрольным устройством с собственной системой управления, может обновляться до новой системы в фиксированный период, он избавляется от ограничений, связанных с тем, что Контролер должен быть подключен к ПК, из-за отсутствия необходимости использовать usb-кабели и программное обеспечение, это позволяет избежать частых отключений при использовании usb-кабеля для подключения контроллера к ПК.

Для получения подробной информации:https:/item/4001015209103.html?spm=2114.12010612.8148356.15.2aac4488HDuvAw

DSP A11 CNC система управления (Рекомендуется)

Система управления richaito основана на DSP, и Высокоскоростная скорость обработки вычислений-это микрокомпьютер с одним чипом.
Предлагается; Встроенная структура, высокая степень интеграции, высокая стабильность, простота установки и эксплуатации; Поддержка u-диска, карт-ридера, мобильного хранения, использование USB интерфейса связи, быстрая скорость передачи, подключи и играй, полностью Реализуй работу в автономном режиме.

Для получения подробной информации:https:/item/4001015209103.html?spm=2114.12010612.8148356.15.2aac4488HDuvAw

Mk4-V Mach3 Combo управления (Рекомендуется)

MK4-V-это последний контроллер mach3 5-го поколения, выходная частота до 2000 Гц, поддерживает дифференциальный сигнал и отзывы шпинделя, обладает сильной способностью и стабильностью, поддерживает win all system.

Для получения подробной информации:https:/item/4001015209103.html?spm=2114.12010612.8148356.15.2aac4488HDuvAw

UC300-Mach3 управление комбо

UC300 является обновлением NVUM, Он преодолевает многие недостатки NVUM, супер стабильный и помехи, он использует программное обеспечение Mach3, которое является профессиональным выбором на станке с ЧПУ из-за многих функций питания.

Для получения подробной информации:https:/item/1005002312332131.html?spm=2114.12010612.8148356.15.56863720A1C0YA

Комбинированный usb-контроллер с ЧПУ

Устройство управления USB с ЧПУ использует CNC-USB программное обеспечение, с промышленным стандартным дизайном, с использованием профессионального программного обеспечения управления, подходит для: цифровой фрезерный станок, гравировальный станок с ЧПУ, плазменный станок с ЧПУ, лазерная резка, пенопластовая резка, четырехосный ЧПУ, лазерная гравировка, дозировочная машина с ЧПУ, дозирующая машина с ЧПУ, машина для размещения SMT с ЧПУ.

Для получения подробной информации:https:/item/33036851776.html?spm=2114.12010612.8148356.5.2aac4488rONPyV

Высококачественный силовой фильтр

Добавляя фильтры в сетевую входящую линию, не только предотвращает попадание электромагнитных помех электросети в линию электропитания, но и предотвращает помехи на линии электропитания от входа в оборудование.

Это также снижает напряжение помехи оборудования в электросети, улучшает иммунитет продукта и блокирует влияние нечистого источника питания электросети на чистую мощность оборудования.

Магнитное кольцо высокой мощности с защитой от помех

Среди всех электронных помех, инверторы и шпиндельные помехи-самые серьезные помехи. Это может привести к тому, что контроллер мгновенно потеряет связь, и оборудование прекратит работу.

Так что добавьте магнитное кольцо на выходные провода VFD, это позволяет нормальным и полезным сигналам пройти через, И в то же время обладает сильным подавлением и устойчивостью к высокочастотным помехопередающим сигналам, генерируемым другими электронными аксессуарами, улучшая стабильность передачи сигнала.

Контакторы и реле переменного тока

Контакторы переменного тока широко используются в качестве силовых разрывов и цепей управления. Он использует основной контакт для открытия и закрытия цепи и использует вспомогательный контакт для выполнения команды управления, так что цепь может быть легко контролирована через переключатель на устройстве без частого подключения и отключения шнура питания.

Функция реле в основном используется для контроля цепи. Реле может реализовать функцию использования одного управляющего сигнала для управления другим или несколькими сигналами и завершить Управление запуском, остановкой, связью и т. д. Основной объект управления является контактором для реализации слабого напряжения до сильного напряжения через него.

Все используется Авиационная вилка

Для того, чтобы убедиться, что все внешнее оборудование может быть в хорошем контакте, блок управления принимает сварные авиационные вилки, что еще больше улучшает подключение оборудования.

Обратите внимание:

Стол из МДФ и шнур питания в комплект не входят.

Мы не предоставляем техническую поддержку для отладки программного обеспечения.

Любые подключения к сети питания должны быть установлены лицензированным электриком или квалифицированным лицом

Не выворачивайте винтовую гайку, иначе стальной шарик внутри сломается от гоночной дорожки и не может быть установлен снова.

Пожалуйста, регулярно смазывайте направляющую и шариковый винт для обеспечения смазки.

Для сборки станка могут потребоваться различные размеры и типы инструментов.

YUYONG 4,0 промышленный возраст

Полная проверка и проверка каждого маленького товара перед отправкой, чтобы убедиться в 100% качестве!

100% обмен и возврат полностью бесплатны для нечеловеческих повреждений!

Профессиональная онлайн послепродажная поддержка!

До 1,5 лет длительный срок гарантии!

WorkBee-это популярный и хорошо разработанный станок с ЧПУ, он использует V колесную систему для сборки оси X Y Z для рулона, если вы когда-либо собирали машину, Вы будете знать, как это расстроить, чтобы настроить колесо на тот же Баланс Силы. Кроме того, колесная система имеет только одно направление. Когда вы кладете тяжелый шпиндель на ось Z или нагрузку на ось X, колеса недостаточно для поддержки веса, неровная сила вызвана гибкостью оси X и Z в долгосрочной перспективе.

YUYONG INDUSTRY стремится устранить недостатки и обеспечить комплексные решения, более высокие и утолщенные пластины с модернизированными линейными рельсами повышенной жесткости линейных рельсов, чтобы сделать машину более стабильной, В то же время Уменьшите изгиб оси X и Z, это позволяет машине поддерживать более тяжелые детали и больший размер.

С другой стороны, QueenBee ULTRA делает гладкую и точную поверхность при фрезеровании мягких металлов, таких как алюминий или другие материалы с помощью его стабильности, значительно уменьшает Хеджирование во время работы V колеса. Это обеспечивает больше возможностей для увеличения скорости и высокой подачи.

Поэтому может потребоваться обновление вашей машины.

Существует много обновленных систем, которые могут быть использованы на станках с ЧПУ, таких как Линейное движение стержня, система передач, линейная направляющая рельса и другие системы. Но после многих испытаний и сравнения линейные направляющие рельсы считаются наиболее комплексной системой с ее собственными структурными характеристиками.

Линейные направляющие обычно используются в линейных возвратно-поступательных применениях и имеют более высокие характеристики нагрузки, чем линейные подшипники, имеют определенный коэффициент крутящего момента и могут достичь высокой точности линейного движения при условиях высокой нагрузки.

Это своего рода направляющая качения, в которой стальной шарик бесконечно катится между слайдером и направляющей, так что платформа нагрузки может легко перемещаться по направляющей с высокой точностью и линейным движением, а коэффициент трения снижен до 50% от обычного традиционного направляющего скольжения, Может легко достичь высокой точности позиционирования. Конструкция клеммного блока между слайдером и направляющей делает линейную направляющую направляющей несущей нагрузку во всех направлениях, таких как вверх, вниз, влево и вправо одновременно. Запатентованная система рециркуляции и упрощенная конструкция делают линейную направляющую более гладкой и малошумной.

Преимущество:

Низкий уровень шума во время высокоскоростной работы

Новая направляющая износостойкая

Высокая точность и легко разбирается

Простая сборка и универсальные аксессуары

Низкая стоимость и хорошая эффективность

Его превосходные характеристики широко используются в промышленности, медицине, науках, обороне, горнодобывающей промышленности, строительстве, транспортировке.

WorkBee,Lead CNC,QueenBee CNC и другие машины все используют T8 свинцовые винты, он имеет низкую эффективность передачи, легко носить, долгосрочное использование снизит точность и повлияет на качество обработанных деталей, поэтому члены сообщества преследуют высокоточную шариковую винтовую машину. Вот и все.

Система привода шарикового винта-это система привода рулонного винта с использованием шариков в качестве катящейся среды. Согласно форме передачи, он разделен на два типа: преобразование вращающегося движения в линейное движение; Преобразование линейного движения в вращающееся движение. Шариковый винт имеет следующие преимущества:

1. Плавное движение

Система привода шарикового винта-это точка, контактная подвижная, с низким фрикционным сопротивлением, высокой чувствительностью, не болит при запуске и не ползает на низких скоростях, поэтому она может точно контролировать микропитание.

2. Высокая эффективность передачи

Эффективность передачи системы привода шарикового винта составляет 90% ~ 98%, что в 2 ~ 4 раза больше, чем у традиционной раздвижной винтовой системы. Например, он может получить большую тягу с меньшим крутящим моментом, а также может быть преобразован из линейного движения в вращение. Движение (движение обратимо).

3. Высокая точность

Система привода шарикового винта имеет небольшой подъем температуры во время движения и может быть предварительно затянута для устранения осевого зазора и предварительного растягивания винта, чтобы компенсировать тепловое удлинение, поэтому можно получить более высокую точность позиционирования и точность повторного позиционирования.

4. Хорошая Синхронизация

Из-за плавного движения, чувствительного отклика, отсутствия блокировки и проскальзывания, та же система привода шарикового винта используется для одновременного привода тех же компонентов или устройств, И хороший эффект синхронизации может быть получен.

5. Высокая прочность

Подвижные контактные части стальных шариков закалены (HRC58 ~ 63) и имеют точность заземления. Процесс циклической системы является чисто прокатным.

6. Высокая надежность

По сравнению с другими передающими машинами и гидравлической передачей, частота отказов шариковой винтовой системы передачи очень низкая, а обслуживание шарикового винта Относительно простое. Требуется только общая смазка и защита от пыли. В особых случаях, он может работать без смазки.

7. Отсутствие люфта и высокой жесткости

Система привода шарикового винта принимает готическую форму арки паза, чтобы сделать стальной шарик и паз достичь лучшего контакта для легкой работы. Если для устранения осевого зазора добавляется надлежащая сила предварительного затягивания, шар может иметь лучшую жесткость, уменьшать эластичную деформацию между шариковым винтом и достичь более высокой точности.

Супер Улучшенный X & Z V2

Клиенты долгое время страдали от сгибания оси X при работе с 2 кВт или более тяжелыми шпинделями. И это очевидно, когда шпиндель работает над более твердыми материалами и более длинной x-осью машин. Сила кручения шпинделя заставляет ось X скручивать и вызвать смещение заготовки, что приводит к потере точности.

V1 избегает сгибания как можно больше, заполнив 2040v-слот в 4080 C балки и добавить поддержку на спине.

Команда YUYONG INDUSTRY переработала всю ось X, добавила сильный 4080 c-луч на спине и перевернула оригинальную ось X 4080. Благодаря экструзии двух 4080 внутри образовался 4040 зазор, который был заполнен 4040. Это приводит к супер-прочности 8080 X-axis.Twist сопротивление было улучшено более чем в 4 раза после многих испытаний и сравнения!

Сила баланса X & Z

В предыдущих станках с ЧПУ, вся ось Z с шпинделем прикрепляется к X пластине, это заставляет ось X быть напряженной только с одной стороны, и когда 2 кВт или более тяжелый шпиндель прилагается, это может привести к вибрациям при работе шпинделя, что также приведет к потере точности и сгибанию оси X.

Прикрепляя дополнительный линейный рельс к задней части и используя толстую пластину, соединяющую переднюю и заднюю пластину, он не только балансирует силу с одной стороны, но и значительно улучшает вертикальность оси X. Когда ось Z прикрепляется, она также позволяет избежать вибрации шпинделя во время работы и тряски через долгое время.

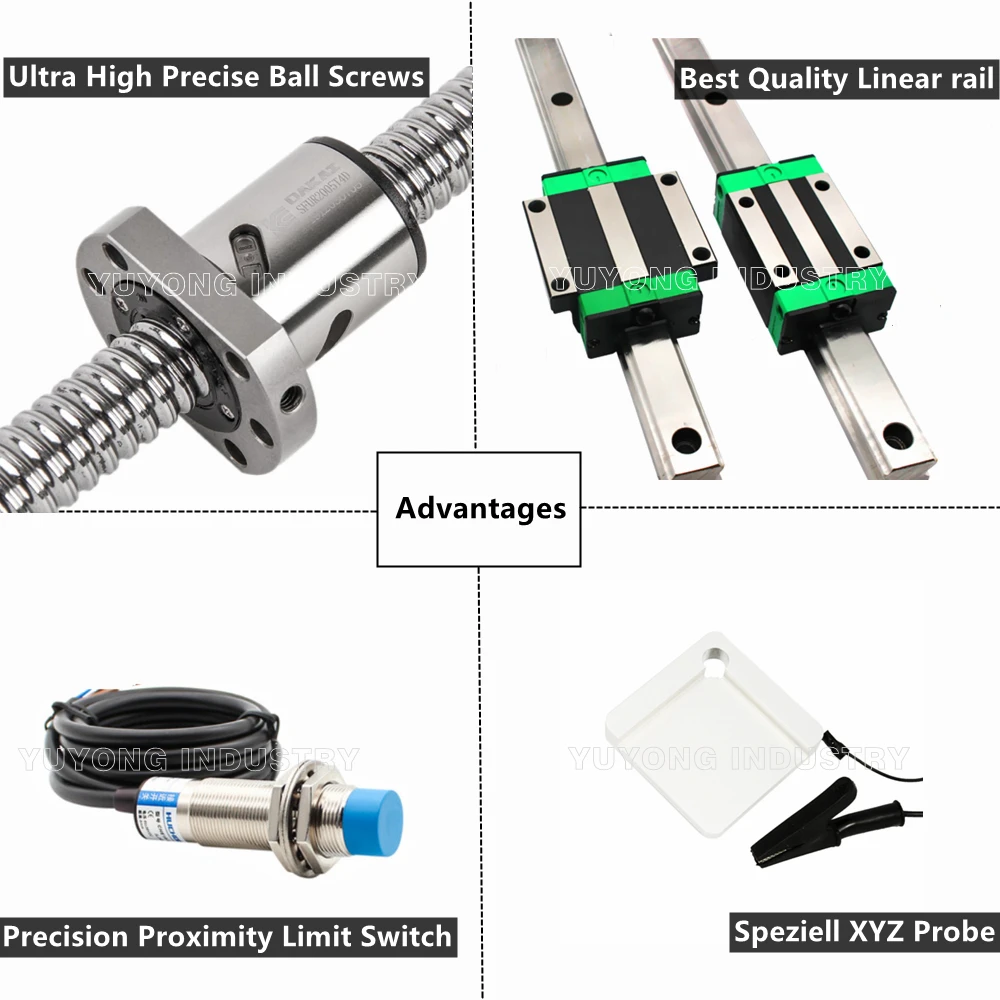

16 мм большой диаметр точный шариковый винт

Точные чувствительные Индуктивные датчики

2 линейных рельса и 4 линейных блока на каждой оси

На каждой оси мы используем двойные линейные рельсы и 4 линейные блоки, чтобы сохранить портальные пластины сбалансированными и вертикальными. Это значительно предотвращает вибрацию шарикового винта и смещение козловой пластины, вызванное небалансом во время работы.

Точный 3.6N.m Close Loop Motos & Close Loop Drivers

Мотор с замкнутым контуром предотвращает потерю шагов, добавляя энкодер, улучшая точность и скорость. С точным шариковым винтом 1610 скорость может достигать более 6000 мм/мин.

Источник питания 36 В

После многих тестов и профессионального анализа данных, а также отзывы многих клиентов, 36 В является лучшим напряжением, которое не только рассеивает тепло и продлевает срок службы двигателя, но также максимально увеличивает крутящий момент двигателя! Пришло время сделать вашу машину зверем!

Лучшие импортные металлические Подшипники

12 мм супер плоская алюминиевая пластина набор

Более длинная и прочная ось Z

Заполненный 2040v-слот в зазоре 4080

В зазоре рельсов c-луча на оси Y и A, все заполнены 2040v-слотом, чтобы сделать c-луч настоящим 4080, Избегайте любого скручивания на оси Y и a.

Абсолютно новая нижняя опора для оси Y & A

Благодаря новой линейной нижней конструкции все оси Y и оси поддерживаются, что позволяет избежать скручивания в направлении Y и A, а движение более Линейное и плавное!

Комплект с двойным шпинделем

Используйте двойные наборы для крепления шпинделя, чтобы сохранить шпиндель вертикальным и обеспечить стабильность шпинделя!

Сенсорный датчик XYZ

Сенсорный зонд YUYONG INDUSTRY XYZ позволяет быстро определить и установить нулевое значение работы (X, Y и Z-Axis), запустив функции зондирования. Наши сенсорные зонды имеют функцию plug and play, которая позволяет свободно подключать и отключать зонд, когда он не используется.

Шпиндель подшипников 7 серии 4

Шпиндель использует 7 серий угловых контактных подшипников, может нести радиальные и боковые нагрузки в то же время, чтобы убедиться, что это высокая скорость работы и высокая точность вращения.
