Осциллограф DS211/DS212/DS213 портативный цифровой светодиодный дисплей

Осциллограф DS211/DS212/DS213 портативный цифровой светодиодный дисплей

DS211/DS212/DS213 портативный цифровой светодиодный осциллограф профессиональный контроль технического обслуживания электронного оборудования ремонт автомобилей

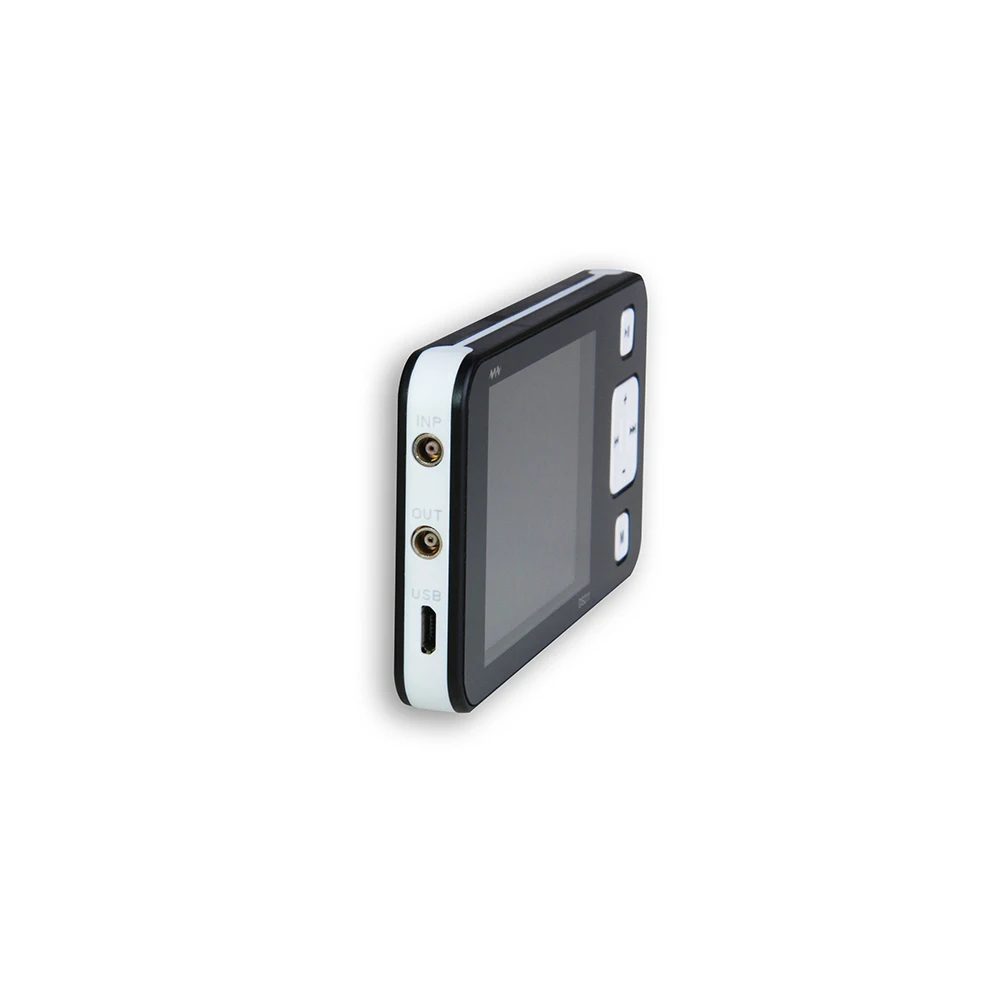

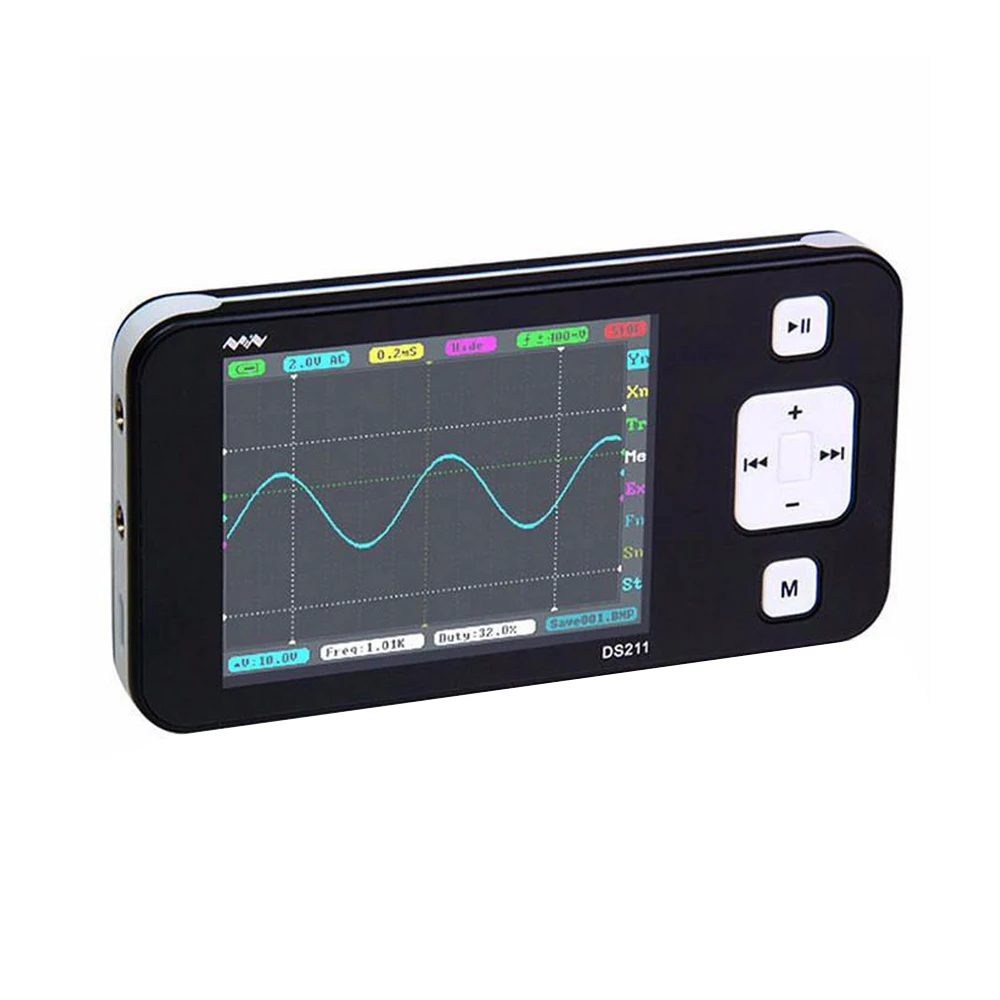

DS211 осциллограф

Опишите:
Этот продукт подходит для:
1. Инспекция на месте и техническое обслуживание общего электронного оборудования (инверторный Кондиционер или Промышленный источник питания с переменной частотой, импульсный источник питания переменного/постоянного тока или инвертор, оборудование для пожарной защиты лифтов и зданий, схема управления промышленной областью)

2. Аппаратное обслуживание или отладка программного обеспечения RS232, RS485, I2C, CAN и другие схемы интерфейса связи, светодиодный дисплей и Схема сканирования клавиатуры, бесщеточный двигатель

3. Аудио оборудование и схемы, электронные игрушки и модели дистанционного управления, капитальный ремонт автомобильных электронных схем

4. Школьная учебная практика и развитие студенческого электронного производства

5. Приложения, требующие медленного изменения сигнала (например, реле и переключатель контактного дрожания, кривые заряда батареи и разряда, регулируемое переключение нагрузки источника питания, Измерение характеристик датчика температуры)

6. Электропитание, связанные с электронными схемами (регулирование напряжения кремния, компенсация коэффициента мощности, электронные энергосберегающие лампы, натриевые лампы, ксеноновые лампы, ртутные лампы и т. д.). Для других приложений, таких как часы ЦП, доступ к RAM, шина и USB или Ethernet, измерения сигнала, высокочастотные и видеосхемы, а также анализ сигнала, который требует FFT, осциллографы не имеют этой функции. Особенно стоит отметить, что этот карманный осциллограф может питаться от встроенного аккумулятора, поэтому при измерении поля провод заземления полностью приостановлен, который может быть точно таким же, как мультиметр, независимо от того, какой из них, нет необходимости рассматривать проблему изоляции заземления.

Параметр:
Количество каналов 1 аналоговый канал + 1 внутренний канал
Аналоговая полоса пропускания 200 кГц
Максимальная частота дискретизации 1MSa / s
Максимальная глубина хранения 8K
Горизонтальная скорость сканирования 1uS / Div ~ 2S / Div (1-2-5 шагов)
Вертикальная чувствительность 20 мВ/див ~ 10 В/див (1-2-5 шагов)
Входное сопротивление 1MΩ
Режим соединения DC / AC
Триггер режим подъема/падения кромки триггера
Автоматический режим регулировки AUTO_FIT
Рабочая форма сигнала-A, RecA, A + RecA
Сигнальная Выходная квадратная волна, Синусоидальная волна, треугольная волна, Пилообразная волна
Режим запуска авто, нормальный, одиночный, нет, сканирование
Измеренная частота сигнала/цикл/рабочий цикл,
Напряжение от пика до пика/эффективное значение/Максимальное/минимальное/среднее
Внутренний USB флеш-накопитель объемом 8 Мб
Номер приложения может быть загружен 1
Кнопка управления
USB интерфейс MicroUSB
Аккумулятор 550 мАч
Экран размер 2,8 дюйм (ов)
Разрешение экрана 320 × 240
Размер 106.5mmX55.7mmX11.5mm
Вес 65 г
Слой приложения с открытым исходным кодом
Сертификация CE / FC

Посылка включает в себя:
Посылка 1
1 * цифровой осциллограф DS0211
1*10:1 зонд
1 * USB кабель

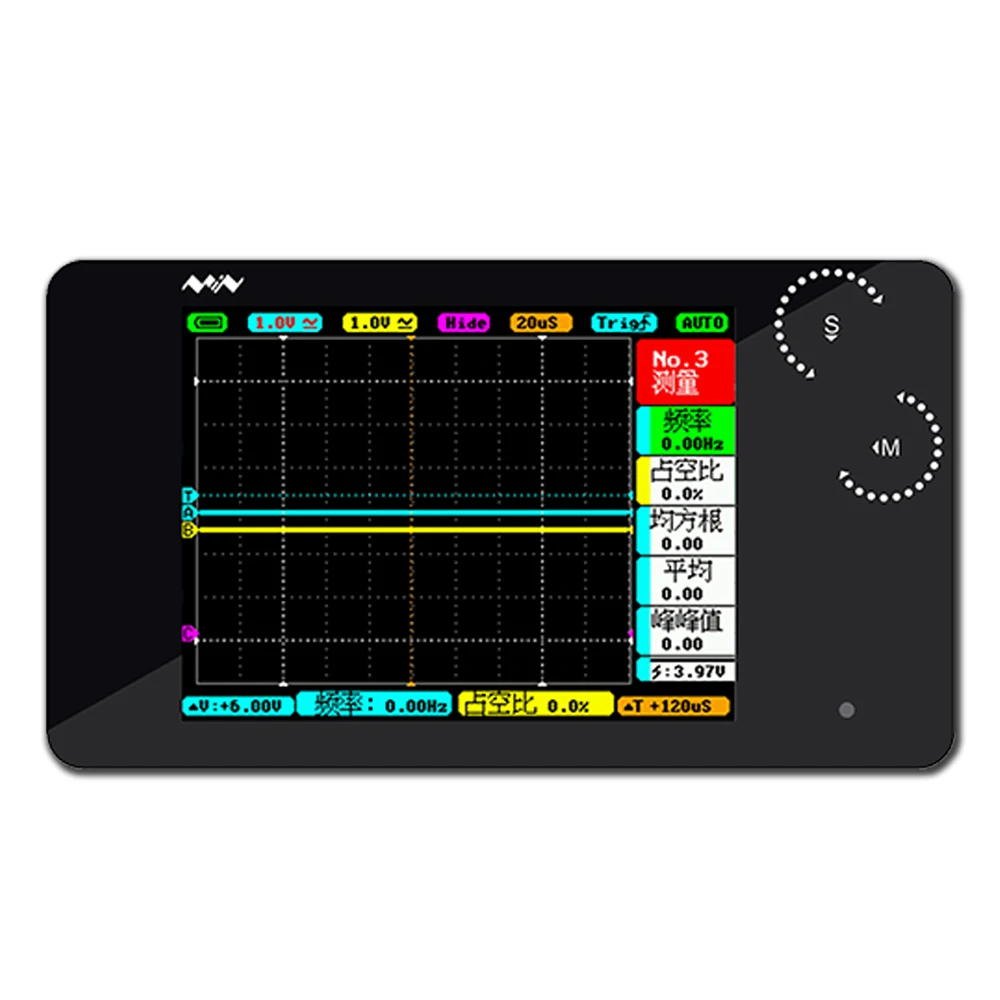

DS212 осциллограф

С кнопкой регулировки колеса
Карманный цифровой осциллограф отвечает основным требованиям электронной техники.
Две трековые три линии, новый вид интерфейса системы, емкостная Удобная работа.
Вы можете легко управлять им с помощью жестов одним щелчком, двойным щелчком, нажатием и скольжением.
Алюминиевый корпус очень модный, с цветным дисплеем 320*240, 8 м
Карта памяти (USB флэш-диск) и заряжаемые литиевые батареи.
Толщина составляет около 11 мм/0,43 дюйма! Объем достаточно мал, чтобы взять его в любом месте.
Он может удовлетворить требования во многих областях, таких как Школьные эксперименты, электронный ремонт и электрическое проектирование.

Функции:

Режимы: вертикальное и горизонтальное точное измерение и порог запуска
Синхронный режим: автоматический, нормальный, одиночный, нет, сканирование
Режим триггера: триггер подъема/падения кромки
Автоматическое Измерение: частота, время цикла, рабочий цикл, напряжение постоянного тока RMS/Vpp / Vmax/ Vmin/ Vavg
Встроенный генератор сигналов: 10 Гц-1 МГц квадратная волна (настраиваемая) или 10 Гц-20 кГц синусоида/квадрата/треугольника/пилообразной волны

Параметры:

Хранение: встроенная память 8 Мб U диска для данных и изображений формы волны
Батарея: Внутренняя литиевая батарея 500 мАч, внешний usb-порт
Дисплей: цветной TFT ЖК-дисплей (320*240 пикселей)
Аналоговая полоса пропускания: 1 МГц
Максимальная частота дискретизации: 10MSA/s
Максимальная глубина памяти образца: 8K
Аналоговое Входное сопротивление: 1 м
Максимальное входное напряжение: +-40 В (датчик X1)
Муфта: AC/DC
Вертикальная чувствительность: 20 мВ/див ~ 10 В/див (в 1-2-5 Шаг последовательности)
Горизонтальная Чувствительность: 1uS/Div ~ 2S/Div (в 1-2-5 Шаг последовательности)

Стандартный Упаковочный лист:
1x осциллограф
1 комбинированный зонд MCX
1x Руководство пользователя на английском языке
1 подарочная коробка

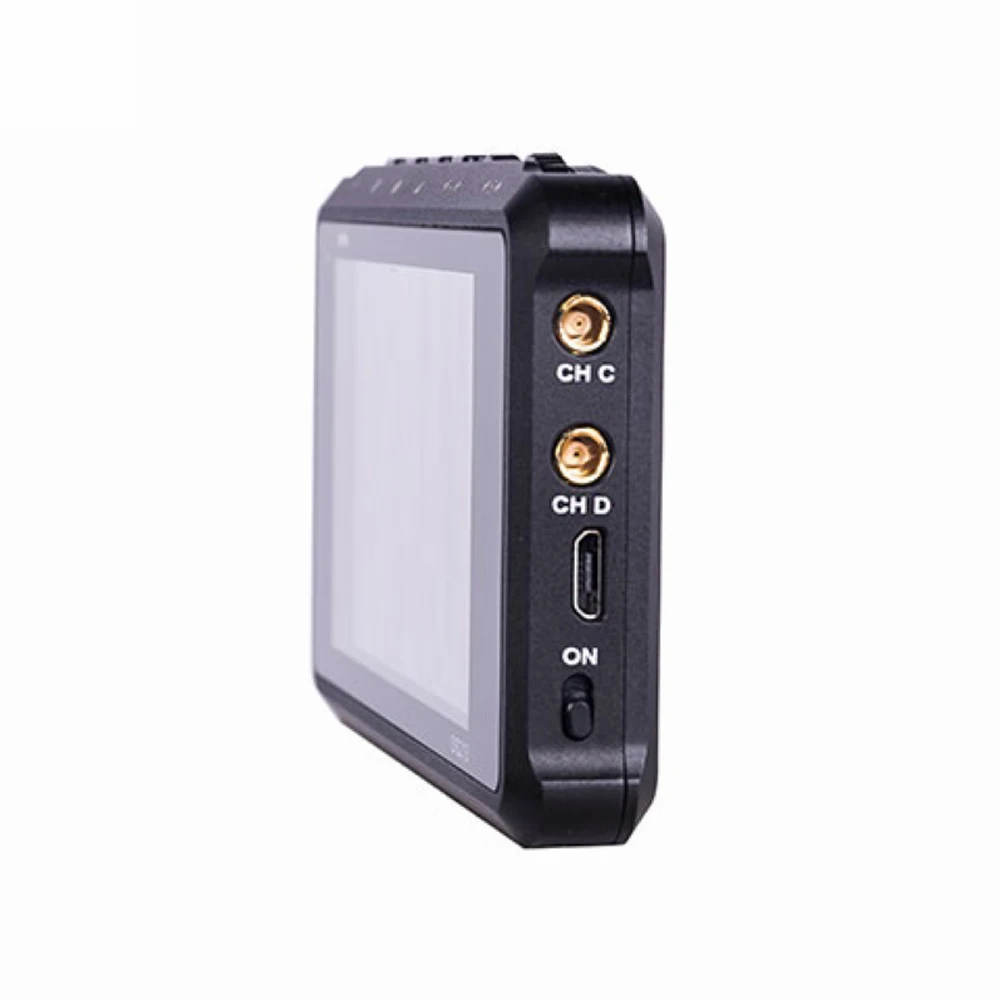

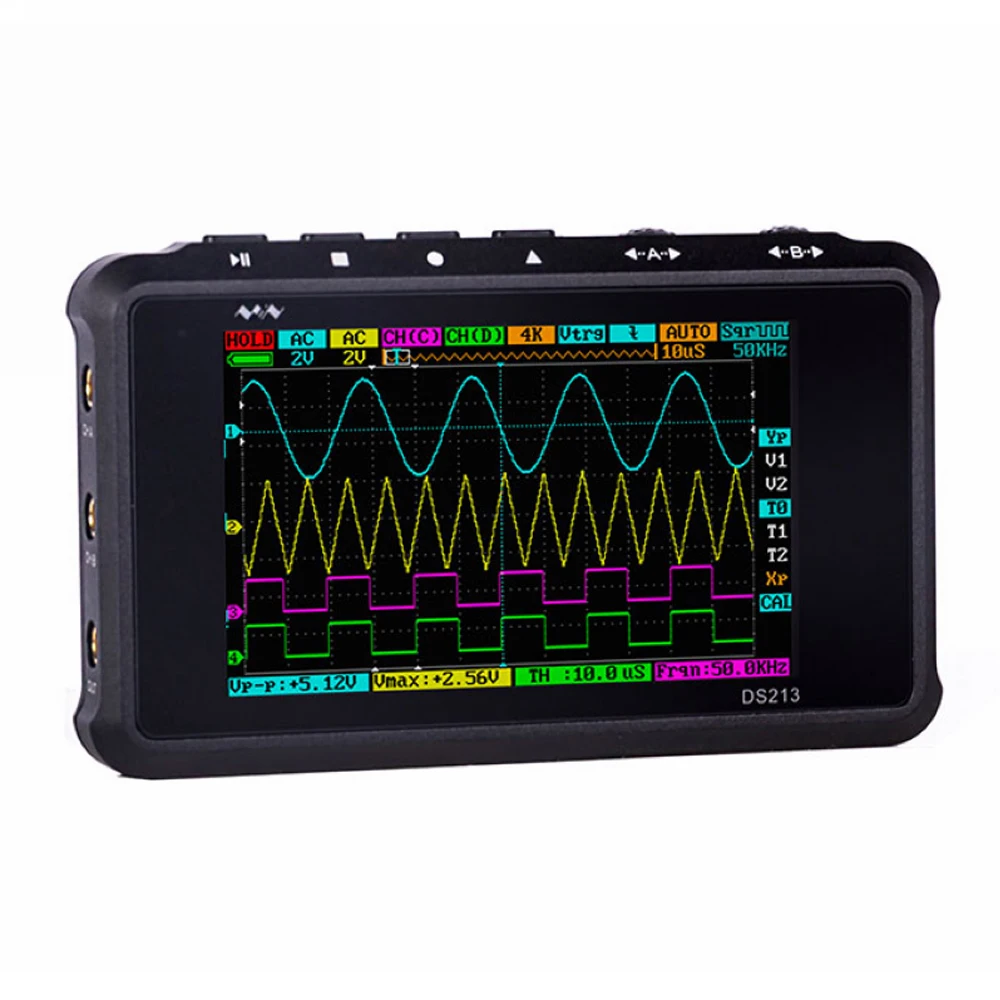

DS213 осциллограф

DS213 представляет собой "5-трек, 4-волновой линией" Цифровой запоминающий осциллограф для общего назначения электронные инженерные задачи и базируется на ARM Cortex M3 ядро. DS213 использует FPGA для управления внешним управлением ADC и режимом кэша данных. Он предоставляет 4 раздела приложений для загрузки и обновления до 4 различных прошивки приложений. Он также имеет встроенный usb-накопитель 8 Мб для хранения сигналов и обновления прошивки системы. Слой приложения кода осциллографа является открытым исходным кодом, и пользователи могут разработать прошивку осциллографа в соответствии с их потребностями
Особенности продукта:
Мини-размер, вес, портативный и портативный светильник;
Он может хранить формы волны, делая анализ формы волны более четким и эффективным;
Несколько режимов триггера, поддержка триггера Ascend/Descend Edge, положительного/отрицательного импульсного триггера и логического триггера;
Мощная способность обрабатывать формы волны, она может автоматически измерять такие параметры, как напряжение, частота и ширина импульса США.
Технические характеристики:
ЦП: ARM Cortex M3
Управление FIFO: FPGA
ADC: HWD9288-100
Аналоговые каналы: 2([CH_A] [CH_B])
Цифровые каналы: 2([CH_C] [CH_D])
Операционный канал: INV [CH_A], INV [CH_B], [CH_A]+[CH_B], [CH_A]-[CH_B],[CH_C] и [CH_D],[CH_C] | [CH_D]
Вертикальная чувствительность: 10 мВ-10 В/див (1-2-5 шаг) (с помощью зонда X1)
100 мВ-100 в/див (1-2-5 шаг) (с помощью зонда X10)
Вертикальное разрешение: 8 бит
Глубина памяти образца: 4 канала, 4*4K
Муфта: DC, AC
Максимальное входное напряжение: +-40Vpp (с помощью зонда X1)
+-400Vpp (с помощью зонда X10)
Типы триггеров: Режим триггера Ascend/Descend Edge, положительный/отрицательный импульсный триггер, логический триггер
Режим запуска: автоматический, нормальный, одиночный, медленный
Источник запуска: [CH_A] [CH_B] [CH_C] [CH_D]
Источник сигнала: квадратная волна: от 10 Гц до 8 МГц, всего 20 сдвигов и 3 источника сигнала Vpp;
Синусоидальная/Треугольная/Пилообразная волна: от 10 Гц до 20 МГц, всего 11 сдвигов и 3 источника сигнала Vpp
Хранение: Встроенный USB диск 8M
Типы файлов: BMP/BUF/CSV
Типы автоматического измерения: Последовательность сигнала/цикл/коэффициент мощности, пиковое напряжение/виртуальное значение/максимальное значение/минимальное значение/среднее
Измерение курсора: значение времени, амплитудное значение
Режимы отображения: 4 волновые линии: линия 1: [CH_A], скрыть
Линия 2: [CH_B], скрыть
Линия 3: [CH_C], REC_1, REC _ 2, REC _ 3, REC _ 4, HIDE
Линия 4: [CH_D], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C],[CH_D], [CH_C] | [CH_D], скрыть
Режим выборки: выборка в реальном времени
Частота дискретизации: 100 м Sa/s
Аккумулятор: 1000 мАч
Размер: 99,5 мм * 58,5 мм * 13,5 мм
Вес: 129 г (с батареей)
Сертификат: CE, FCC

Посылка включает в себя:
Цифровой осциллограф DS213-1 шт.
Зонд X10-1 шт.
1 x датчик X1
1 х USB кабель
1 х Отвертка
1 х чехол
1 x Руководство пользователя
