Обновленная версия uSDR USDX + HF трансивер V2 10/15/17/20/30/40/60/80m 8-полосный SDR короткий

Обновленная версия uSDR USDX + HF трансивер V2 10/15/17/20/30/40/60/80m 8-полосный SDR короткий

Описание:

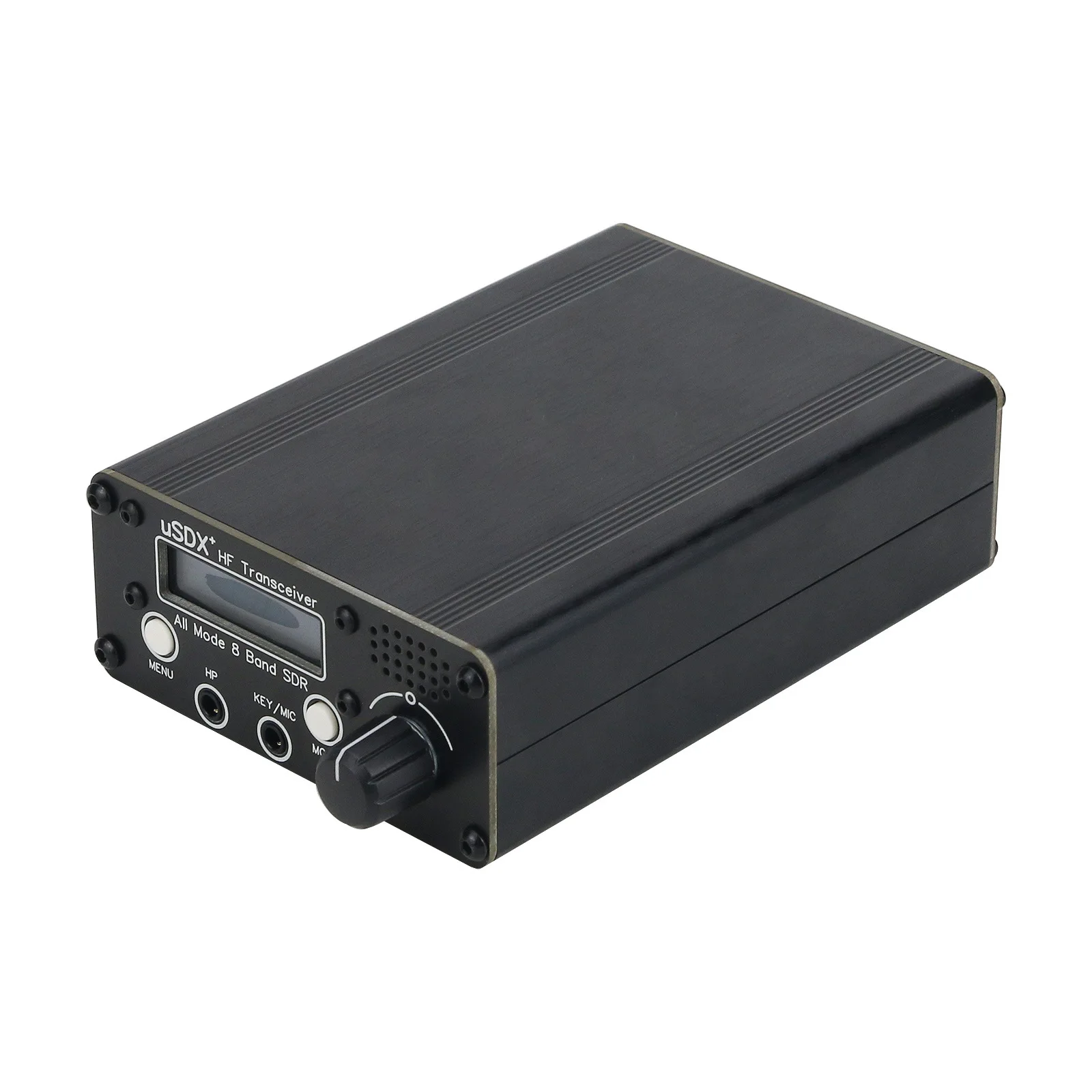

Это коротковолновый QRP SSB/приемопередатчик непрерывного действия. Ультра-маленький размер позволяет легко носить с собой для использования на открытом воздухе. Он имеет встроенный литиевый аккумулятор 4000 мАч, ЖК-экран 1602N, встроенный динамик. Он поддерживает подключение к ПК и использует управление программным обеспечением FT8, JS8, FT4 и другим цифровым режимом и поддерживает автоматическое декодирование CW.

Особенности:
-8 полос крышка 80 м/60 м/40 м/с возможностью погружения на глубину до 30 м/20 м/17 м/15 м/10 м
-Отличная печатная плата, дизайн макета в соответствии с высокочастотными схемами, чтобы обеспечить отличную производительность
-Независимо от того, используется ли внутренний аккумулятор или внешний источник питания 13,8 В, он может достигать 3-5 Вт мощности в 8 диапазонах, и оставляет за собой SOT-223 и TO-220 посылка колодки, необходимые для обновления
-Высокая эффективность выбросов, 80 м/60 м/40 м/30 м/20 м эффективность выше 80%, 17 м эффективность выше 70%, эффективность 15 м/10 м выше 60%
-Высокоточный бренд KDS TCXO, точность частоты лучше, чем 1ppm, стабильность частоты лучше, чем 0,5 ppm

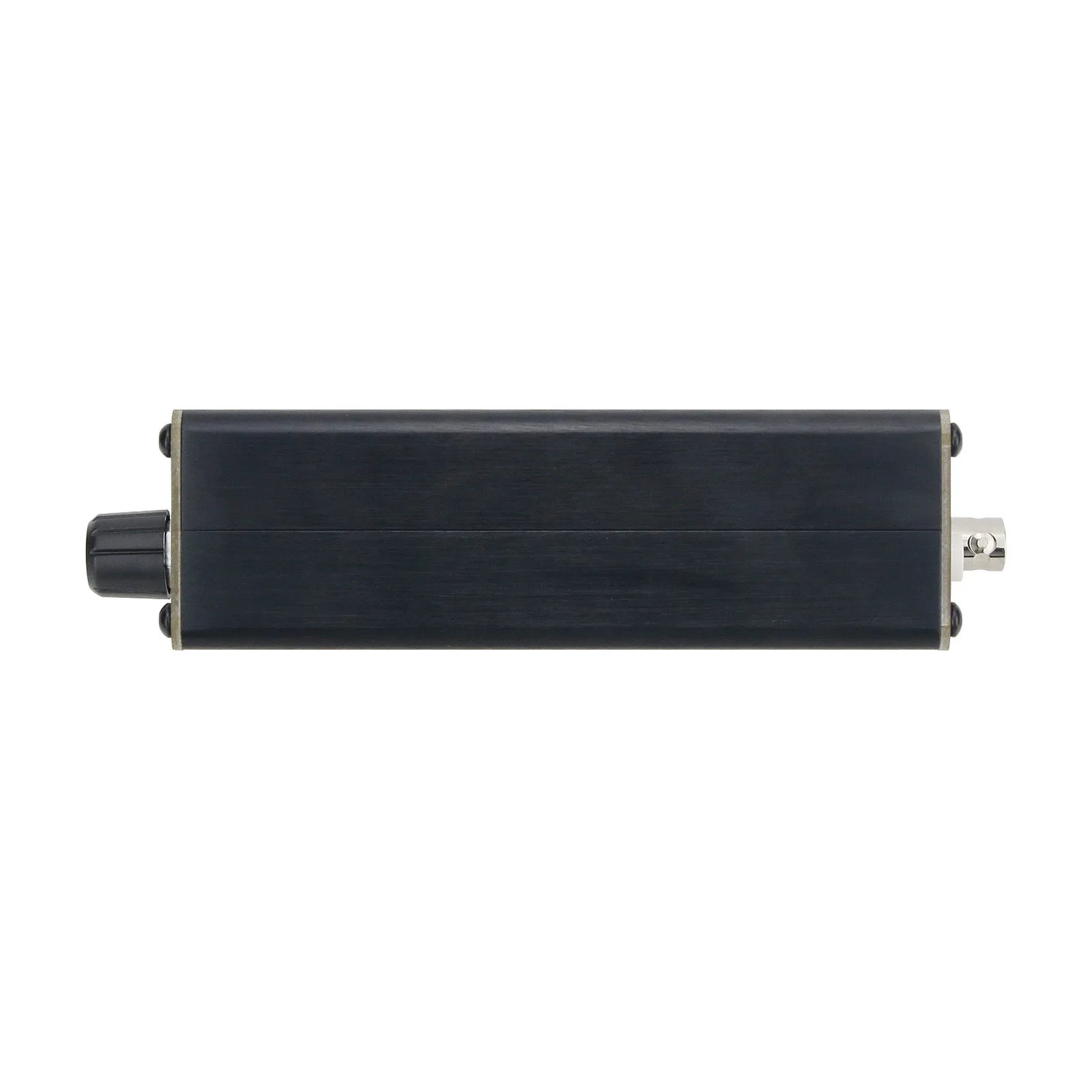

-Ультра-маленький размер: 83*38*124 мм (за исключением выступающих частей)

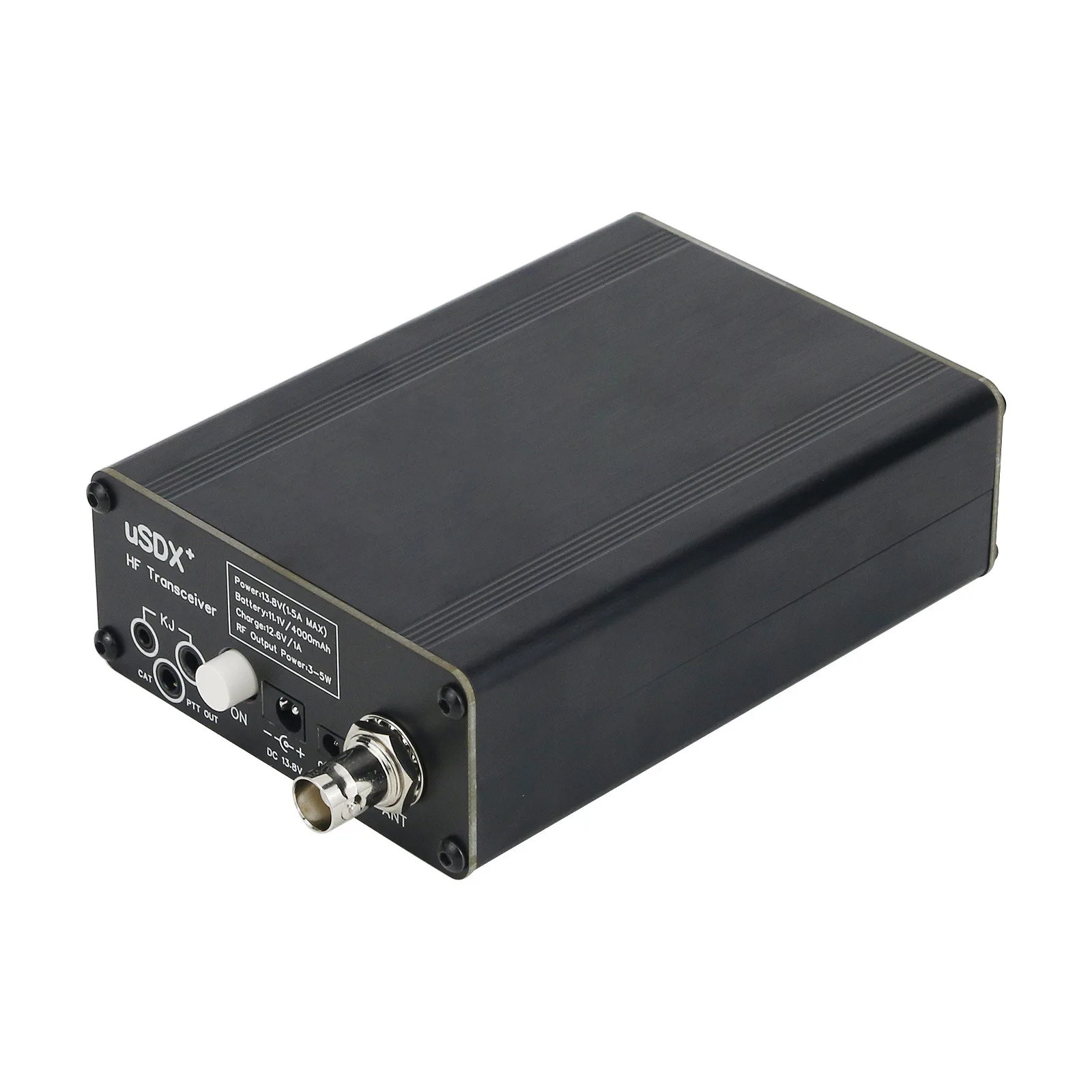

-Множество интерфейсов (CAT, PTT OUT, MIC/KEY, K-head микрофон)
-Все ЛПФ деталях используются 100V C0G/NP0 конденсаторы
-Использовать оригинальные Omron магнитные защелкивающиеся реле
-Используйте чип op amp с более низким уровнем шума, чем LM4562
-Встроенный динамик с полостью
-Встроенный 11,1 В (12,6 в) литиевый аккумулятор
-Интерфейс антенны BNC

Список функций:
-Простой, веселый и универсальный QRP SSB HF трансивер со встроенными функциями DSP и SDR;
-EER Class-E управляемый SSB передача-этап
-Около 5 Вт PEP SSB выход от 13,8 V питания
-Поддержка всех режимов: USB, LSB, CW, AM, FM
-Фильтры DSP: 4000, 2500, 1700, 500, 200, 100, 50 Гц полоса пропускания
-Особенности DSP: автоматическое управление коэффициентом усиления (AGC), шумоподавление (NR), голосовое срабатывание Xmit (VOX), аттенюаторы RX (ATT), ворота TX Noise gate, Управление приводом TX, регулятор громкости, дБм/с-метр
-SSB противоположный боковой диапазон/подавление передачи: лучше, чем-45dBc, IMD3 (двухцветный) -33dBc, получение: лучше, чем-50dBc
-Многополосная поддержка, непрерывная настройка через полосы 160-10 м (и от 20 кГц .. 99 МГц с потерей производительности)
-Прошивка с открытым исходным кодом, построенная с Arduino IDE; Позволяет экспериментировать, могут быть добавлены новые функции, материалы могут быть разделены через Github, программное обеспечение-Сложность: 2000 строк кода
-VOX на базе программного обеспечения, который может использоваться как быстрый полный пробой (QSK и semi-QSK операции) или помощь в переключении RX/TX для работы с цифровыми режимами (не требуется интерфейс CAT или PTT), внешний выход PTT/PA контроль с TX-задержкой
-Простая установка модификации с 8 сменными компонентами и 8 проводами
-Легкий и недорогой дизайн трансивера: из-за сцены EER-transmitter class-E Высокая энергоэффективность (не требуется громоздких радиаторов), И имеет простой дизайн (не требуется сложный сбалансированный линейный усилитель мощности)
-Полностью цифровая и программная SSB передача-этап: образцы микрофона-вход и реконструкция ssb-сигнала путем управления фазой SI5351 PLL (через крошечные изменения частоты более 800 кбит/с I2C) И амплитуда па (через ШИМ цепи формирования ключа PA)
-Полностью цифровой и программный SDR приемник-этапы (дополнительно): образцы I/Q (сложный) сигнал от квадратуры
Отбора проб детектор цифровым микшером, а также выполняет под углом 90 градусов; Фазового сдвига математическим в программном обеспечении (Гильберта-преобразования) и прекращает одну сторону ремешка, добавив их
-Три независимых переключаемых аналоговых переднего конца приемника аттенюаторов (0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ, -73 дБ)
-Уровень шума приемника MDS: -135 ДБм на 28 МГц (в 200 Гц BW)
-Селективность переднего приемника: Крутой-45 дБ/десятилетний скручивающийся +/-2 кГц от настроенной частоты
-Блокирующий динамический диапазон: 20 кГц смещение 123дб, 2 кГц смещение 78дб
-CW декодер, прямой/Iambic-A/B keyer
-VFO A/B + RIT и Split, и соответствующий релейный диапазон-Переключение фильтра через I2C
Поддержка кошек (поднабор TS480)

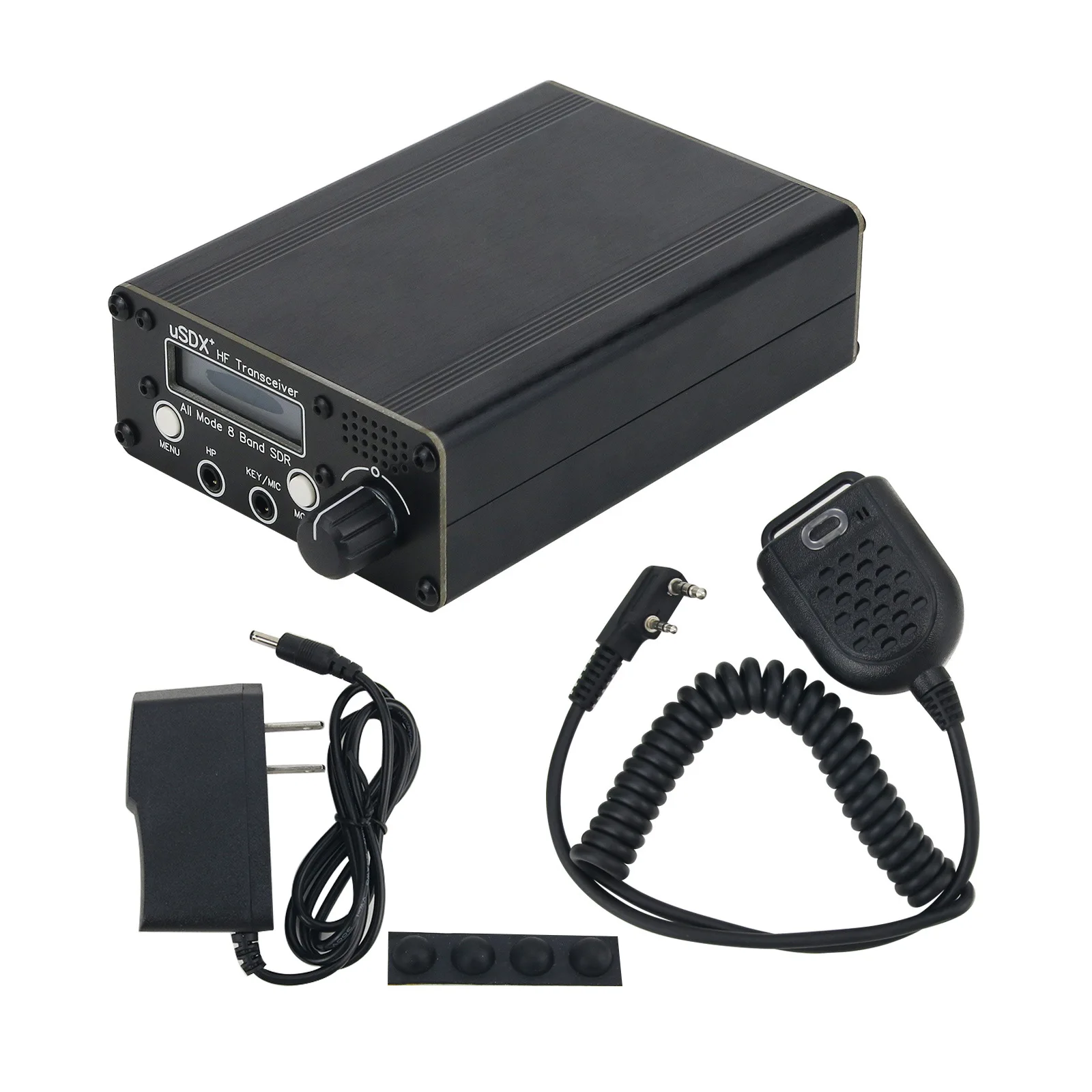

Посылка включает в себя:
-1 хост USDX +

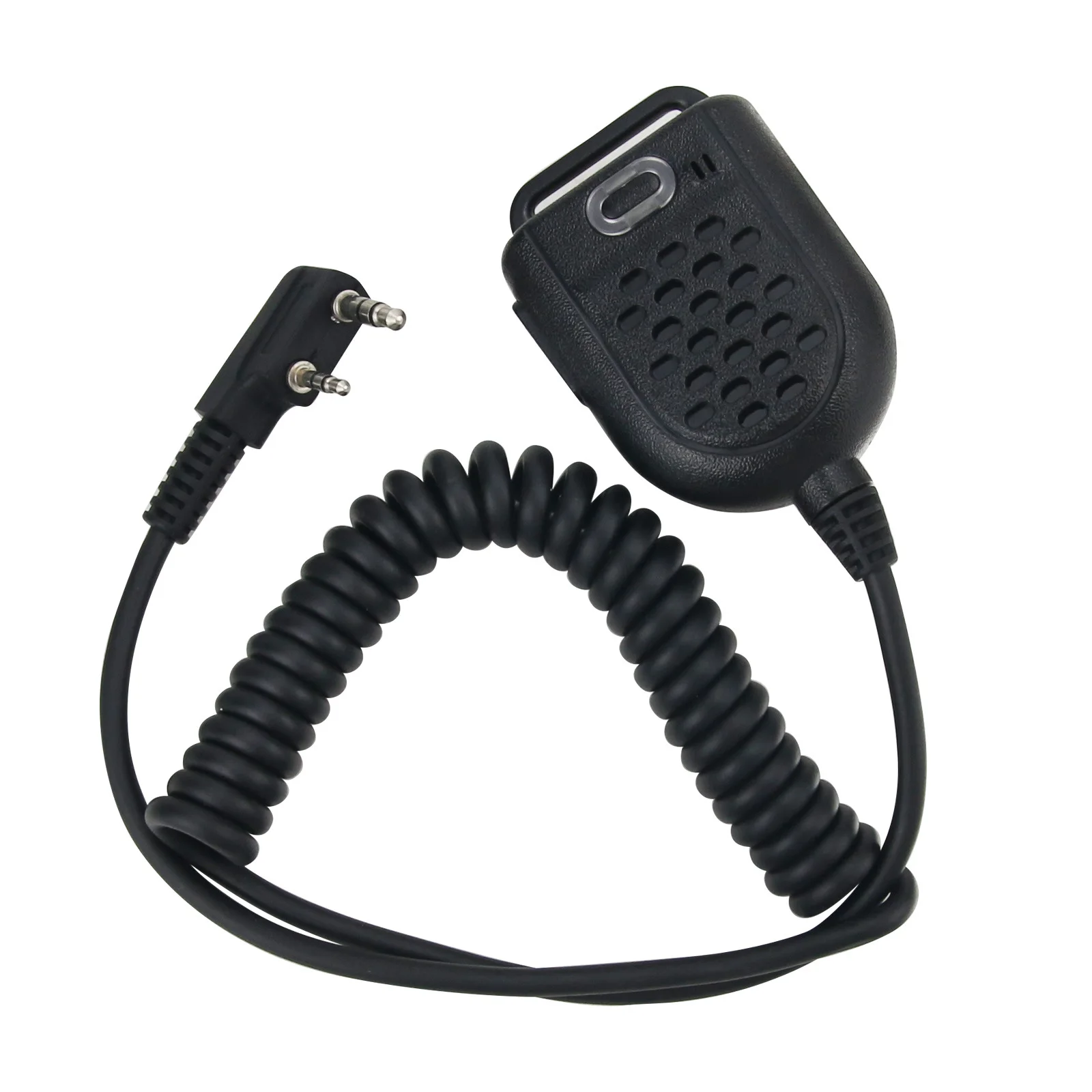

-1 микрофон
-Зарядное устройство-1 шт.
