Бесщеточная бесщеточная плата двигателя постоянного тока контроллер жесткого

Бесщеточная бесщеточная плата двигателя постоянного тока контроллер жесткого

Модель: JYQD_BLDC_V6.70

Рабочее напряжение: DC 7,5 V-18V

Ток вождения: ≤ 3A

Напряжение регулирования скорости: 0v-5в

Диапазон скорости: 5%-100%

Рулевое управление: есть

Функция мягкой коммутации: есть

Функция сигнала скорости: есть

Конкретные размеры ребенка следующие:

Длина 45 мм, Ширина 28 мм, высота мм

Размер крепежных отверстий вокруг is3MM

Если размер не соответствует требованиям ваших родителей, вы можете

Подгонянные, требования к кастомизации are1000Only Пуск и установка,

Размер платы может быть изменен в соответствии с вашими требованиями

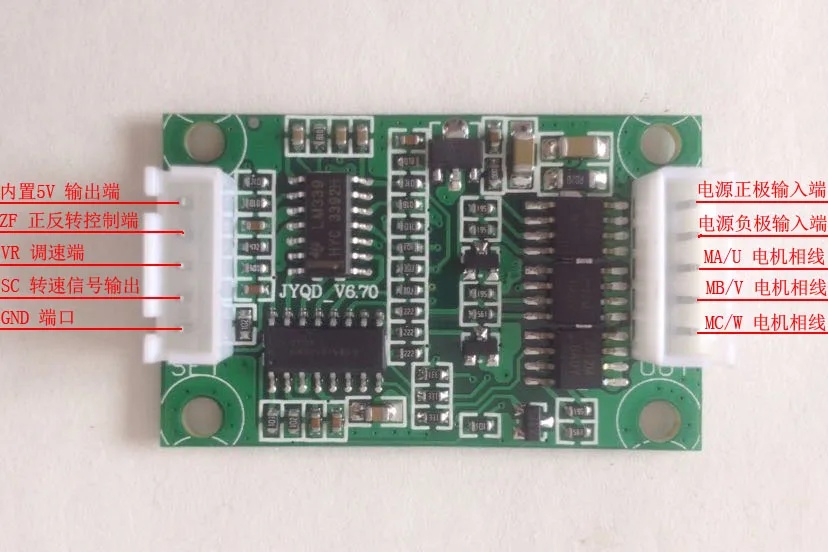

Инструкции по проводке:

1、 Контрольный конец:

5 ВВыходное напряжение в приводной плате, для внешнего регулятора скорости потенциометра(Может быть приостановлено, когда не используется)

ZFКонец управления направлением вращения двигателя, Заземление или заземление5 ВНаправление двигателя может быть изменено(Можно подвесить, фиксировать рулевое управление)

VRРегулятор скорости входной сигнал терминал, диапазон напряжения0,25 V --- 5V(Ниже, чем0,25 VДвигатель не вращается при напряжении)

SCВыход сигнала скорости

GNDОбщий конец управления

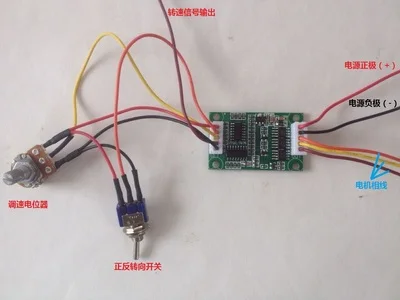

ПотенциометрРежим проводки: промежуточный контактный разъем, обе стороны соответственно соединены с built-in5VandGND) режим проводки положительного и отрицательного переключателя: промежуточный контактный разъем zfend, обе стороны соответственно соединены с built-in5VandGND)

2Выходной терминал:

Питание+, Подключен к положительному полюсу источника питания, диапазон напряжения7,5 V ---- 18V

Питание Один, подключен к отрицательному полюсу источника питания

МА/уПодключите любой из трех проводов двигателя

МБ/вПодключите любой из трех проводов двигателя

MC/WПодключите любой из трех проводов двигателя

Вопросы, требующие внимания:

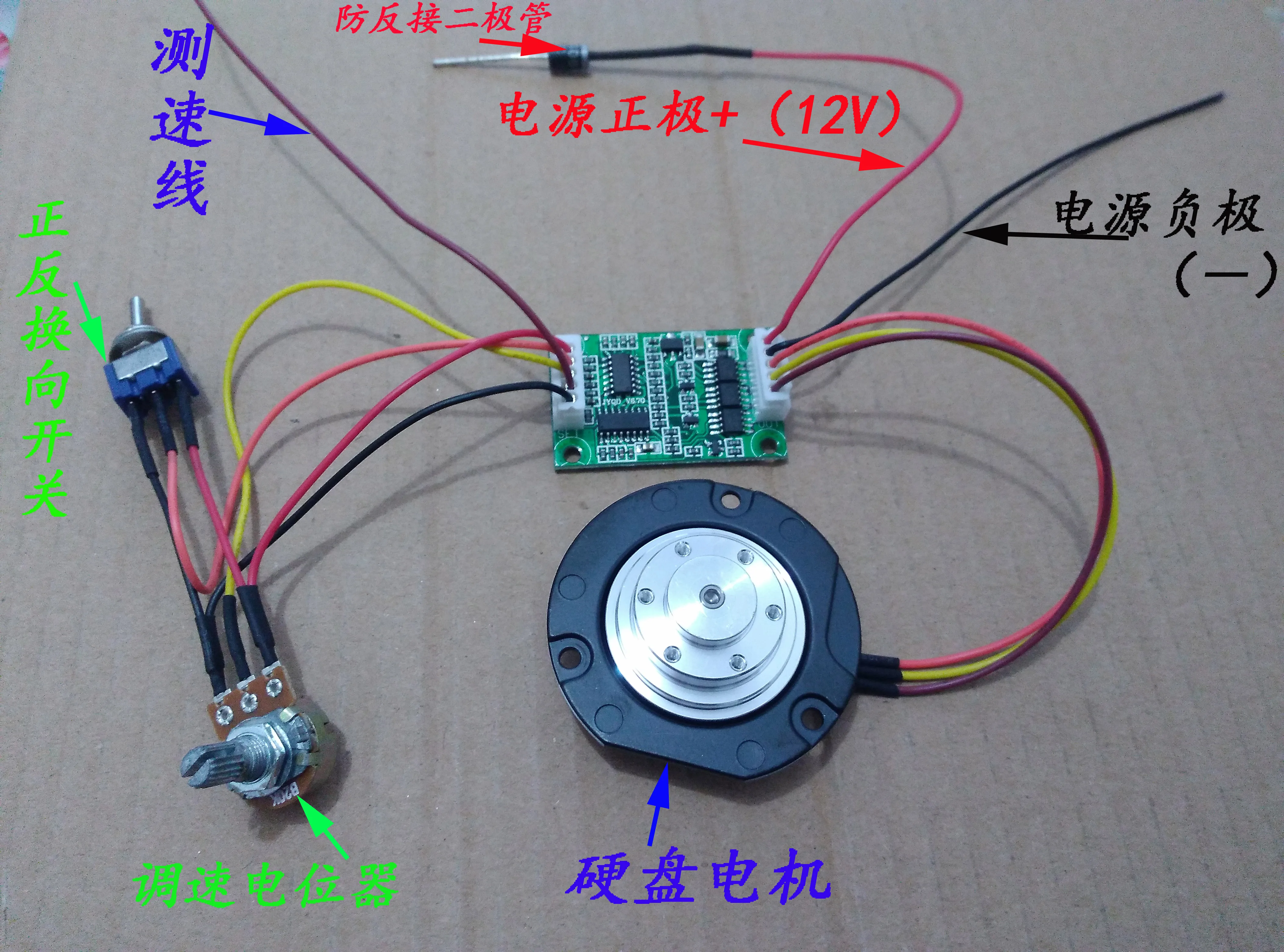

Диск подходит для вождения двигателей с жестким диском, однако некоторые люди все еще сжигают плату диска из-за неправильной проводки, пожалуйста, обратите внимание, есть несколько типов двигателей с жестким диском, есть много проводов для мотора жесткого диска3Есть много линий4Корневая линия, ①3Корневая линия может следовать непосредственноMA,MB,MCСоответствующее соединение, случайная стыковка без линейной последовательности, она будет светиться только в неправильном направлении. ②Если это4Один проводной двигатель, исходящая линейка двигателей разных брендов может отличаться, если у вас есть мультиметр в руке, можно измерить4Корневая линия, среди них3Сопротивление корня то же самое, кроме того1Корневая линия является коллинейной и может быть холостой, если вы получаете его неправильно, двигатель привода будет из фазы, драйвер будет гореть, если используется в течение длительного времени, пожалуйста, обратите внимание!

Выбор источника питания, рекомендуемое использование12V3AВыше источник питания.

Запрещено работать за пределами диапазона рабочего напряжения, в противном случае может быть вызвано постоянное повреждение приводной пластины Приводная пластина5 ВНапряжение, за исключением подсоединения к потенциометру регулирования скорости, запрещено подключать внешние линии питания или оборудование, в противном случае может быть вызвано постоянное повреждение системы стабилизации напряжения внутри платы привода, сбой приводной пластины Входное напряжение всех терминалов управления должно соответствоватьTTLСтандартный, в противном случае, привод может быть поврежденIC, Вызывает сбой диска Эффект вождения бесщеточного индукционного двигателя напрямую связан с двигателем, если плата привода не может хорошо управлять вашим двигателем, это может быть вызвано следующими причинами1Разница между напряжением двигателя и мощностью слишком велика (выберите подходящий двигатель или привод)2Неправильный пусковой момент (можно решить после регулировки пускового момента)3Неправильный диапазон скорости (можно решить после настройки параметров вождения)4При серьезном нагреве двигателя или привода (частота вождения не соответствует двигателю, она может быть решена после регулировки) если двигатель не может управляться нормально, пожалуйста, свяжитесь с нами вовремя, мы сделаем все возможное, чтобы помочь вам решить проблему
