LD012-5G модуль датчика радара

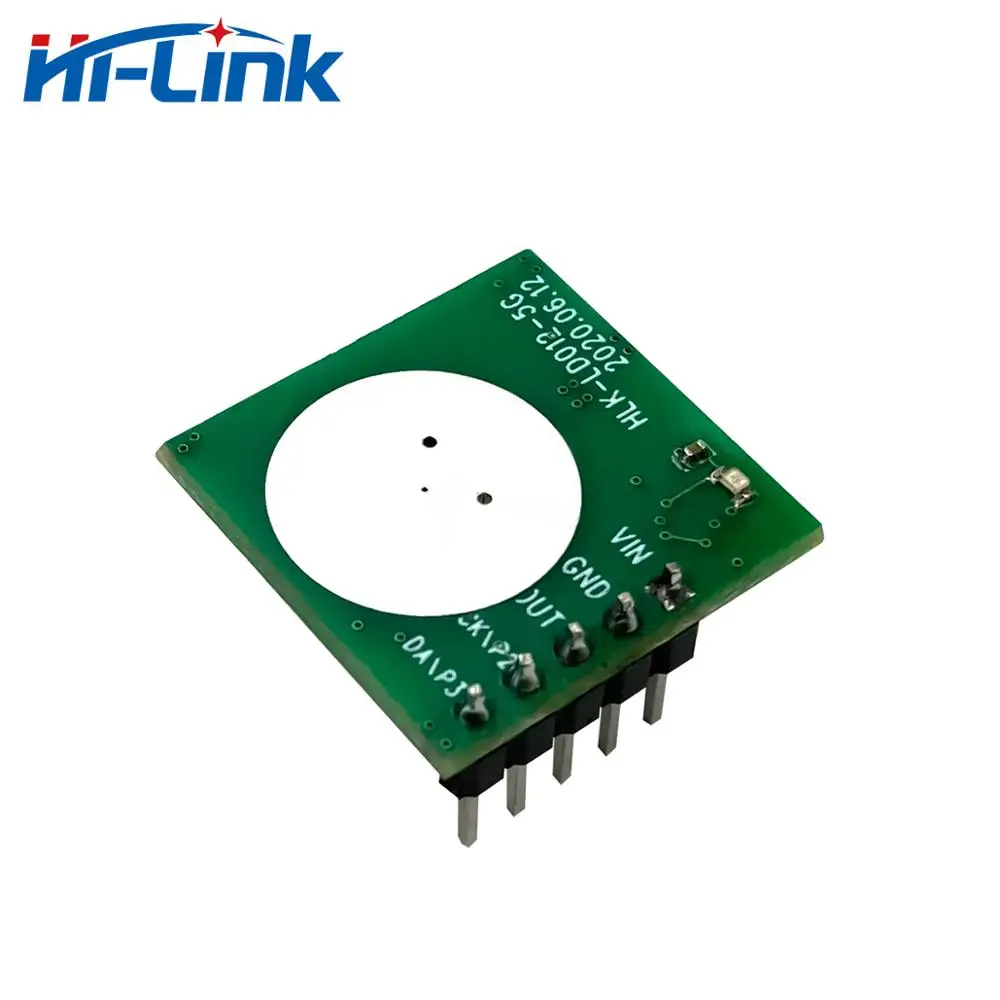

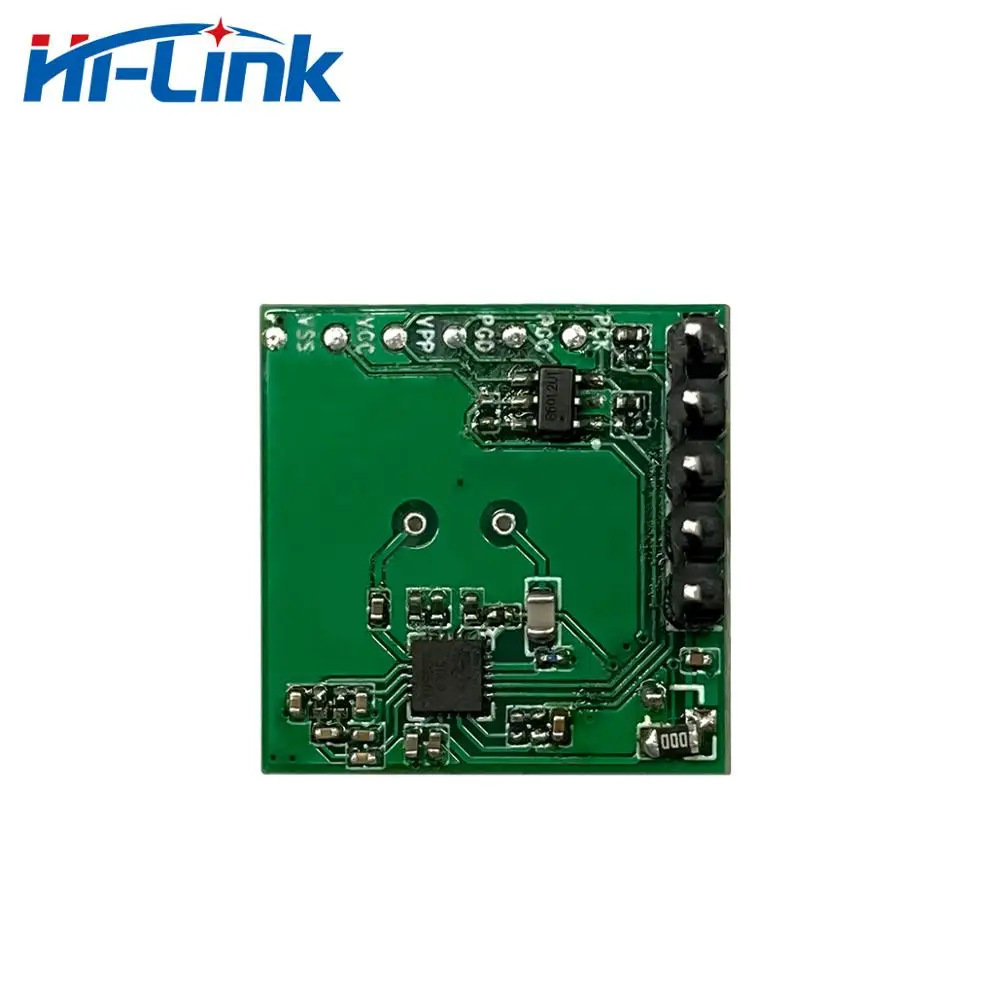

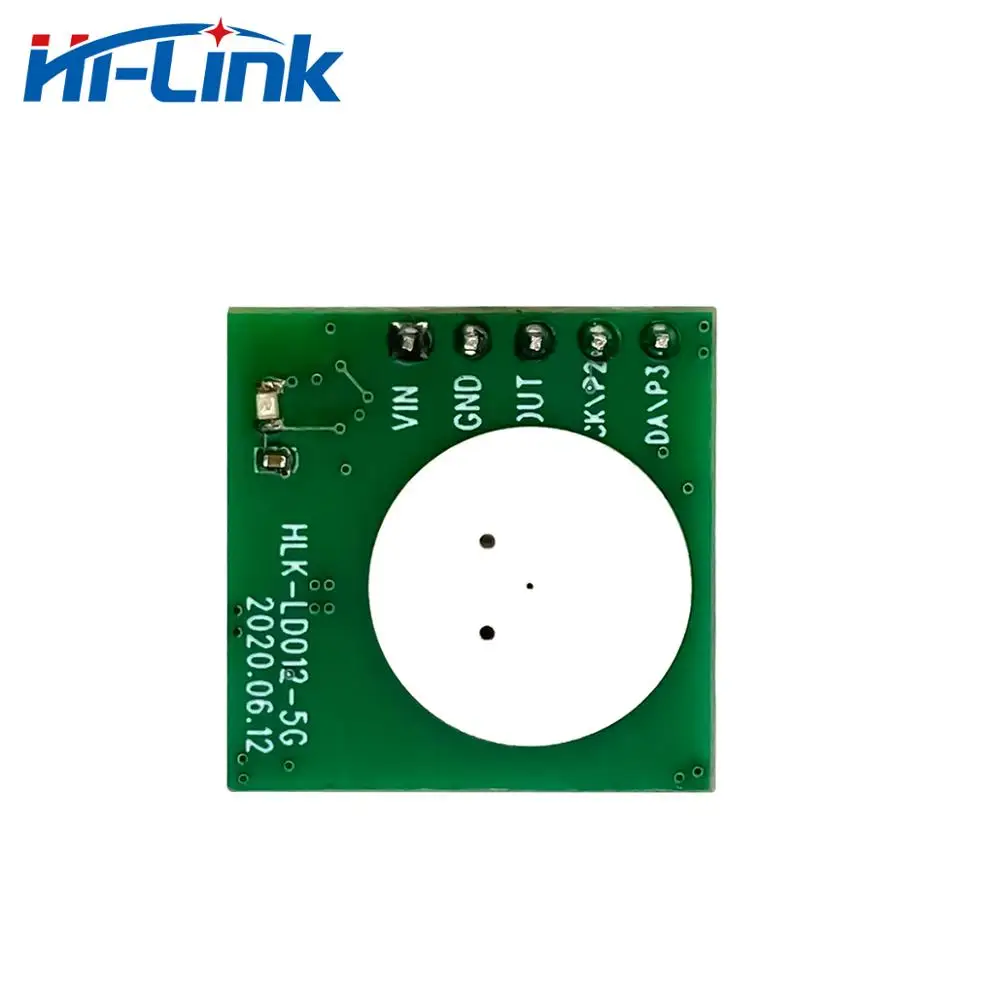

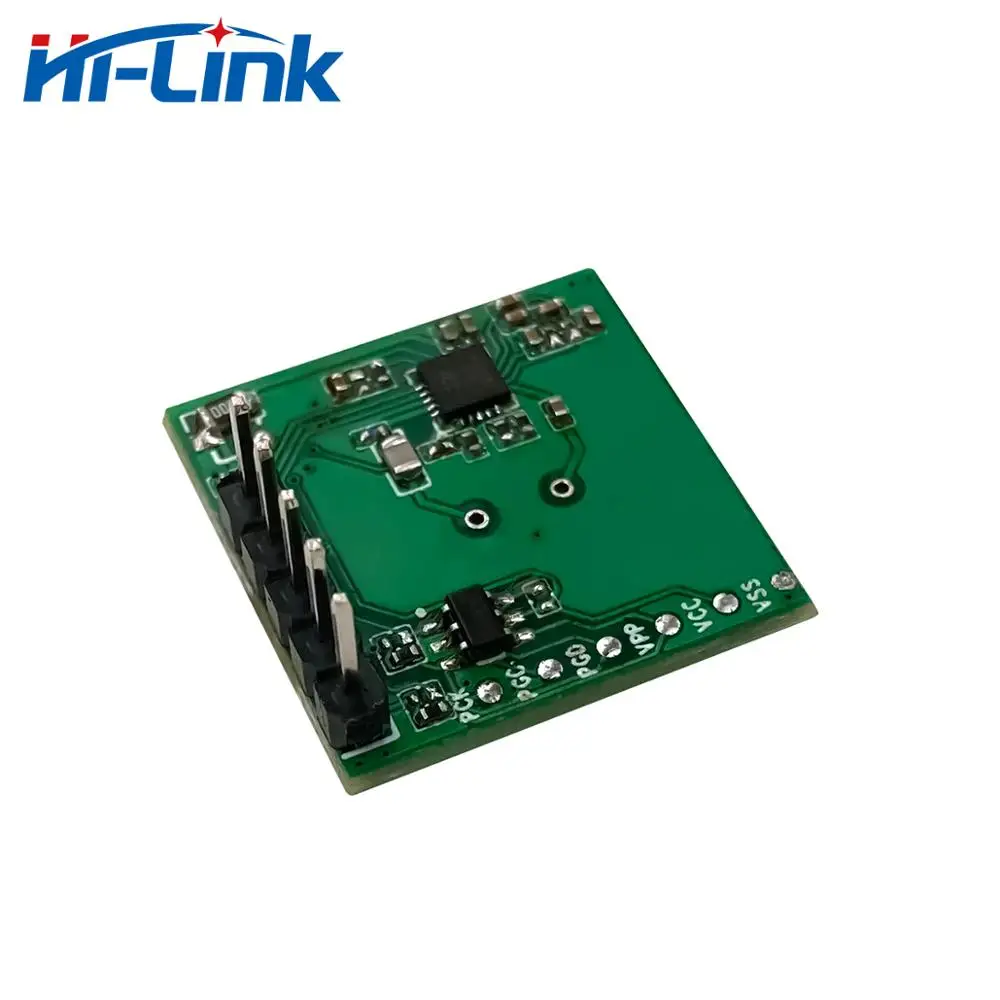

HLK-LD012-5G представляет собой миниатюрный 5,8G радарный датчик запущенный Hi-Link. Размер модуля 20*20 мм. Модуль полностью интегрирован 5,8 Г микроволновый цепи, Среднечастотный аппарат для усилителя и сигнальный процессор с высокой степенью интеграции и хорошие производственные последовательности. Периферийное устройство сочетается с миниатюрной плоскостной антенной, что значительно снижает общий размер, обеспечивая при этом производительность датчика. Датчик может использоваться для обнаружения присутствия человеческого тела или различных сцен обнаружения движущихся объектов, включая умный дом, Интернет вещей и умное освещение.

Входной и выходной интерфейс

Модуль оставляет 5 отверстий, в общей сложности пять сигнальных контактов, VCC, GND, OUT, P2 и P3. Вытащить шпильку расстояние составляет 2,54 мм. Если вам нужно отрегулировать расстояние и время задержки и другие параметры, вы можете повесить или вытянуть P2 и P3, сопоставление удельного сопротивления на модуле для выбора соответствующей передачи или использование внешнего MCU, оставленного на модуле, для перезаписи внутренних параметров

Механические Размеры

Длина и ширина модуля 20*20 мм. Отсутствуют какие-либо выступы и общая толщина составляет 2,5 мм по умолчанию. Если вам нужны булавки, по умолчанию высота штифта составляет 12 мм.

Меры предосторожности

* Во время установки Избегайте металлических оболочек или частей на передней части антенны, чтобы избежать экранирования сигнала. Допускается использование пластика или стекла, но обструкция не должна быть близко к передней части антенны;
* Старайтесь избегать направления радиолокационной антенны на большое металлическое оборудование или трубопроводы и т. д.;
* При установке нескольких модулей радара старайтесь гарантировать, что антенны каждого модуля радара параллельны друг другу, Избегайте прямого освещения между антеннами, И удерживайте расстояние более 1 м между модулями;
* Радиолокационный датчик следует избегать, обращаясь к источнику питания привода переменного тока, и стараться держаться подальше от моста выпрямителя источника питания привода, чтобы избежать помех частоты питания с радиолокационными сигналами;
* Возможность управления питанием модуля радара должна быть более 50 мА, в противном случае датчик будет работать нормально.
