Управляемый промышленный 8-канальный рое Switch 802.3af/atFull гигабитный коммутатор питания через Ethernet 4 * POE порта + 4 * порта SFP 10/100/1000 м

Обзор

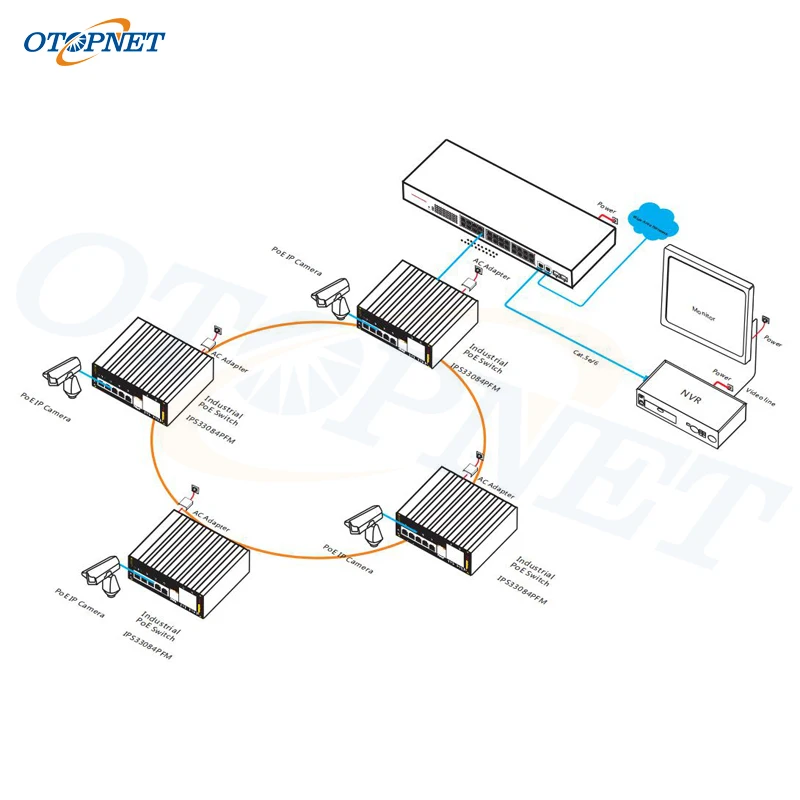

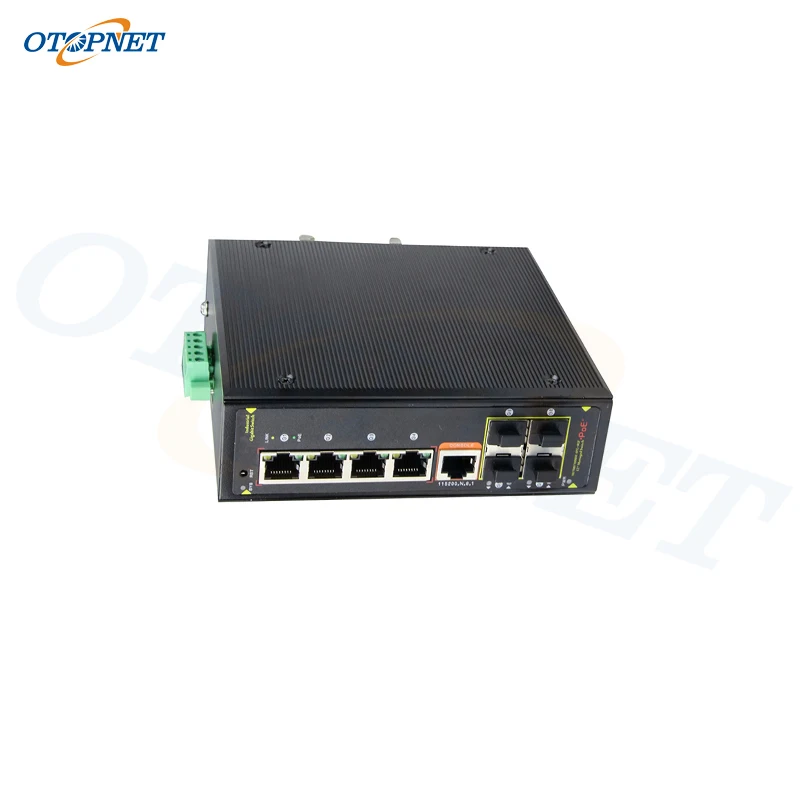

IPS33084PFM-это полный гигабитный управляемый Промышленный Коммутатор PoE. Он имеет 4*10/100/1000M PoE порты и 4*100/1000M SFP оптоволоконные порты, порт 1-4 может поддерживать IEEE 802.3AF/at Стандартный источник питания POE, один порт питания POE до 30 Вт, а максимальная выходная мощность POE-60 Вт (at-120W). В качестве устройства питания POE он может автоматически обнаруживать и идентифицировать электрическое оборудование, которое соответствует стандарту и обеспечивает питание через кабель. Он может поставлять POE терминальное оборудование, такое как беспроводной AP, сетевая камера, сетевой телефон, промышленный датчик и так далее, для удовлетворения спроса на высокоплотную сетевую среду питания PoE. Он подходит для интеллектуальных перевозок, железнодорожных перевозок, электроэнергетической промышленности, горнодобывающей промышленности, металлургии и строительства зеленой энергии и так далее. Надежная коммуникационная сеть.

IPS33084PFM имеет полную функцию управления сетью L2 +, поддерживает управление по стандарту iP4/IPV6, высокоскоростную передачу по статическому маршруту, механизм защиты, политика ACL/QoS и VLAN, И прост в управлении и обслуживании. Поддержка нескольких протоколов сетевого резервирования STP/RSTP/MSTP (<50ms) и (ITU-T G.8032) ERPS(<20ms) для улучшения резервного копирования и надежности сети. Когда односторонняя сеть выходит из строя, связь может быть быстро восстановлена, чтобы обеспечить важную бесперебойную связь для приложений. В соответствии с фактическими требованиями приложения, вы можете настроить несколько приложений, таких как управление питанием PoE, управление дорожным потоком портов, разделение VLAN и SNMP через режим управления веб-сетью.

Характеристика

NГигабитACcess,SFP волокнаЧернила

◇Все серии поддерживают «гигабитный Ethernet портИГигабитSFP pКомбинация ort, которая позволяет пользователям гибко создавать сети для удовлетворения потребностей различных сценариев.

◇Поддержка неблокирующей передачи проволоки.

◇Поддержка full-duplex на основе IEEE802.3x и half-duplex на основеBУдарное давление.

NМощныйПортЗащита от молнии, ультра-широкий вход напряжения

◇Контактный разряд 8кв, воздушный разряд 15кВ; Порт lightning protectioncommon-mode4KV, дифференциальный режим 2КВ;

◇Промышленный Двойной вход питания

◇Вход постоянного тока: 48V-57V, non-PoE DC вход: 12-48V.

NИнтеллектуальный источник питания PoE

◇4* 10/100/1000Base-TRJ45 портов, удовлетворяя потребности мониторинга безопасности, телекоммуникационной системы, беспроводного покрытия и других сценариев.

◇IEEE 802.3af/at PoE стандарт, без повреждения устройств без PoE.

◇Приоритетная система для порта PoE, она будет поставлять питание на порт высокого уровня приоритета, прежде чем бюджет питания будет недостаточным и позволит избежать перегрузки устройства.

◇Управление сетью PoE, реализация распределения питания порта PoE, настройка приоритета, просмотр состояния питания порта, планирование времени и т. д.

NУправление сетью PoE и функция быстрого кольца

◇IEEE802.1Q VLAN, гибкое разделение VLAN и конфигурация QinQ.

◇QoS, режим приоритета на основе 802,1 P, Port & DSCP, алгоритм планирования очереди, включая EQU, SP, WRR & SP + WRR.

◇ALC, фильтровать пакет данных путем настройки соответствующих правил, обработки операции и разрешения времени, а также обеспечить гибкий и безопасный контроль доступа.

◇IGMP V1/V2 и IGMP Snooping.

◇ERPS/STP/RSTP/MSTP.

◇Статическая и динамическая агрегация.

NБезопасность

◇Аутентификация 802.1X.

◇Изоляция порта,Контроль шторма.

◇Привязка IP-MAC-VLAN порта.

NСтабильный и надежный

◇Низкое энергопотребление, конструкция без вентилятора, алюминиевый корпус.

◇CCC, CE, FCC, RoHS.

◇Дружественная к пользователю панель, она может показать состояние устройства через светодиодный индикатор PWR,SYS, Link,L/A,PoE.

NУниверсальное дистанционное управление и управление

◇Веб-управление, командная линия CLI (консоль, Telnet), SNMP (V1/V2/V3).

◇HTTPS, SSLV3 и SSHV1/V2.

◇RMON, system log, LLDP и port traffic.

◇Мониторинг ЦП, мониторинг памяти, тест на эхо и диагностику кабеля.

Модель

IPS33084PFM

IPS33084PFM-at

Характеристики интерфейса

Фиксированный порт

4* 10/100/1000Base-T PoE портами (в соответствии с данными/Мощность)

4* 100/1000Base-X uplink SFP слот порты (данные)

1 * RS232 порт консоли (115200,N,8,1)

2 набора V +, V-relidary DC power interface (5Контактный Терминал Phoenix)

Порт Ethernet

Порт 1-4 sup порт10/100/1000Base-T,AUto-sensing,Full/half duplex MDI/MDI-X Самоадаптация

Передача витой пары

10BASE-T: Cat3,4,5 UTP(≤ 100 м)

100BASE-TX: Cat5 или более поздний UTP(≤ 100 м)

1000BASE-T: Cat5e или более поздний UTP(≤ 100 м)

Слотпорт SFP

Гигабитный SFP оптический волоконный интерфейс, по умолчанию соответствующие оптические модули (опциональный заказ одномодовый/многомодовый, одноволоконный/двухволоконный оптический модуль. LC)

Оптический кабель

Мульти режим: 850nm 0 ~ 550M, одиночный режим: 1310nm 0 ~ 40KM, 1550nm 0 ~ 120KM.

Чип-параметр

Тип сетевого управления

L2 +

Сетевой протокол

Ieeee802.3 10BASE-T,IEEE802.3i 10Base-T

IEEE802.3u 100Base-TX,IEEE802.3ab 1000Base-TX

IEEE802.3z 1000Base-X,IEEE802.3x

Режим пересылки

Храните и вперед (полная скорость провода)

Мощность переключения

192Гбит/с

Переадресация

Скорость @ 64 байт

11,9Mpps

MAC

8K

Буферная память

4М

Джамбо рамка

9,6 K

Светодиодный индикатор

Мощность/Система: SYS (зеленый),Сеть: Link (желтый), Оптоволоконный порт: L/A(Зеленый),PoE: PoE (зеленый)

Переключатель сброса

Да, заводской сброс одной кнопкой

PoE и питание

PoEPort

Порт от 1 до4

Управление PoE

Рабочий статус PoE

Задержка запуска источника питания

Приоритетная конфигурация вывода PoE

Планирование работы и времени PoE

Общий предел мощности питания PoE

Выходная мощность PoE, выключение и af и at

Штырь источника питания

По умолчанию: 1/2 (+), 3/6 (-)

MaxPower на порт

30 Вт; IEEE802.3af/at

Общее PWR/входное напряжение

60 Вт (48 В постоянного тока)

120W (48VDC)

Энергопотребление

Режим ожидания <6W,Полная нагрузка <60 Вт

Режим ожидания <8W,Полная нагрузка <120W

Рабочее напряжение

48-57в постоянного тока;5Контактный Промышленный терминал Phoenix, поддержка защиты от обратного хода.

Питание

Нет, дополнительно 48 В/60 Вт или 48 В/120Windustrial источник питания

Физический параметр

Рабочая температура/Влажность

-40 ~ + 80 °C;5% ~ 90% RHNon конденсации

Температура хранения/Влажность

-40 ~ + 85 °C;5% ~ 95% RHNon конденсации

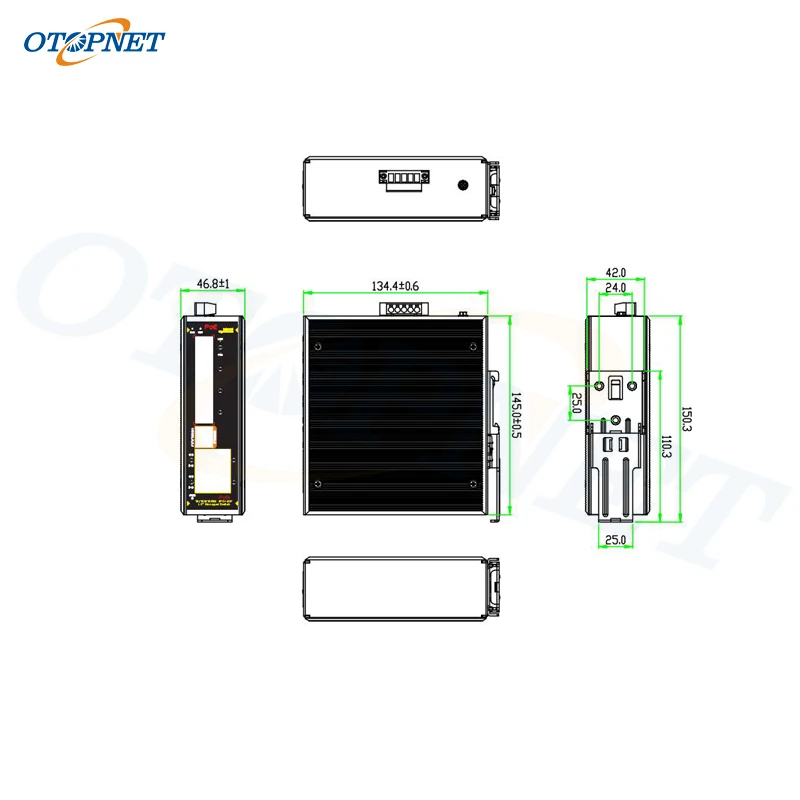

Размер (Д * Ш * В)

145*134,5*47,5 мм

Вес нетто/брутто

<0,7Кг/<0,9Кг

Установка

Рабочий стол, din-рейка

Сертификация и гарантия

Молниезащита/уровень защиты

Молниезащита: 6кВ 8/20us; Уровень защиты: IP40

IEC61000-4-2(ESD):± 8кв контактный разряд, ± 15кВ воздушный разряд

IEC61000-4-3(RS):10 В/м (80 ~ 1000 МГц)

IEC61000-4-4(EFT): Кабель питания: ± 4КВ; Кабель передачи данных: ± 2КВ

IEC61000-4-5 (всплеск напряжения): Кабель питания: см ± 4КВ/ДМ ± 2КВ; Кабель передачи данных: ± 4КВ

IEC61000-4-6 (радиочастотная передача):10 в (150 кГц ~ 80 МГц)

IEC61000-4-8 (мощность частота магнитного поля):100A/m;1000A/м, 1s 3s

IEC61000-4-9 (импульсное магнитное поле):1000A/m

IEC61000-4-10 (демпфированное колебание):30A/m 1 МГц

IEC61000-4-12/18 (ударная волна): см 2,5 кв, дм 1 кв

IEC61000-4-16 (передача в обычном режиме):30 В; 300 В, 1 с

FCC часть 15/CISPR22(EN55022): класс A

IEC61000-6-2 (Общий промышленный стандарт)

Механические свойства

IEC60068-2-6 (анти-вибрация)

IEC60068-2-27 (анти-шок)

IEC60068-2-32 (Бесплатная доставка)

Сертификация

CCC;CE mark, commercial;CE/LVD EN60950;FCC Part 15 Class B;RoHS;

Гарантия

5 лет, пожизненное обслуживание.

Функции сетевого управления

Интерфейс

IEEE802.3X (полный дуплекс)

Настройка защиты от температуры порта

Порт зеленый Ethernet Энергосберегающие настройки

Управление штормовой передачей на основе скорости порта

Ограничение скорости потока сообщений в порту доступа.

Минимальный размер частиц составляет 64 Кбит/с.

Особенности Layer3

L2 + nУправление etwork,Управление по стандарту IPV6

L3 мягкая маршрутизация,

Статический маршрут, по умолчанию маршрут @ 128 шт,APR @ 1024 шт

VLAN

4K VLAN на основе порта, IEEE802.1q

VLAN на основе протокола

VLAN на базе MAC

Голосовая VLAN, конфигурация QinQ

Конфигурация порта доступа, багажника, гибрида

Агрегация портов

LACP, статическая агрегация

Макс.4Группы агрегатов и 8 портов для каждой группы.

Связующее дерево

STP(IEEE802.1d),RSTP(IEEE802.1w),MSTP(IEEE802.1s)

Протокол промышленной кольцевой сети

G.8032 (ERPS), время восстановления менее 20 мс

250Кольцо, максимум250Устройства на одно кольцо.

Многоадресная рассылка

MLD Snooping v1/v2, Многоадресная VLAN

IGMP Snooping v1/v2, максимум 1024 групп многоадресной рассылки, быстрый выход

Зеркальное отображение портов

Двунаправленное зеркалирование данных на основе порта

QoS

Ограничение скорости на основе потока

Фильтрация пакетов на основе потока

8 * выходные очереди каждого порта

802,1 p/DSCP приоритетное сопоставление

Diff-Serv QoS, приоритет/Примечание

Алгоритм планирования очереди (SP, WRR, SP + WRR)

ACL

ACL на основе порта,ACL на основе порта и VLAN

Фильтрация пакетов от L2 до L4, сопоставление первых сообщений 80 байт. Предоставляет ACL на основе MAC, mac-адреса назначения, IP источника, IP назначения, типа протокола IP, TCP/UDP порта, диапазона портов TCP/UDP и VLAN и т. д.

Безопасность

IP-MAC-VLAN переплет

Проверка ARP, анти-DoS Атака

AAA и RADIUS, лимит обучения MAC

Черные отверстия Mac, защита от IP источника

IEEE802.1X и аутентификация mac-адреса

Управление storm вещания, резервное копирование данных хоста

SSH 2,0, SSL, изоляция порта, ограничение скорости сообщений ARP

Управление пользователя и защита паролем

DHCP

DHCP клиент, DHCP Snooping,DHCP сервер, DHCP реле

Управление

Восстановление с одним ключом

Кабель диагностический, LLDP

Веб-управление (HTTPS)

NTP, журнал работы системы, тест Ping

Режим мгновенного использования процессора

Консоль/AUX модем/Telnet/SSH2.0 CLI

Загрузка и управление на FTP, TFTP, Xmodem, SFTP,SNMP V1/V2C/V3

NMS-SMartNEtworkМУправлениеSYstemПLatform (LLDP + SNMP)

Системы

Сетевой кабель категории 5 Ethernet

Веб-браузер: Mozilla Firefox 2,5 или выше, Google browser chrome V42 или выше, Microsoft интернет исследование 10 или более поздней версии;

TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux или Mac OS X), установленные на каждом компьютере в сети
