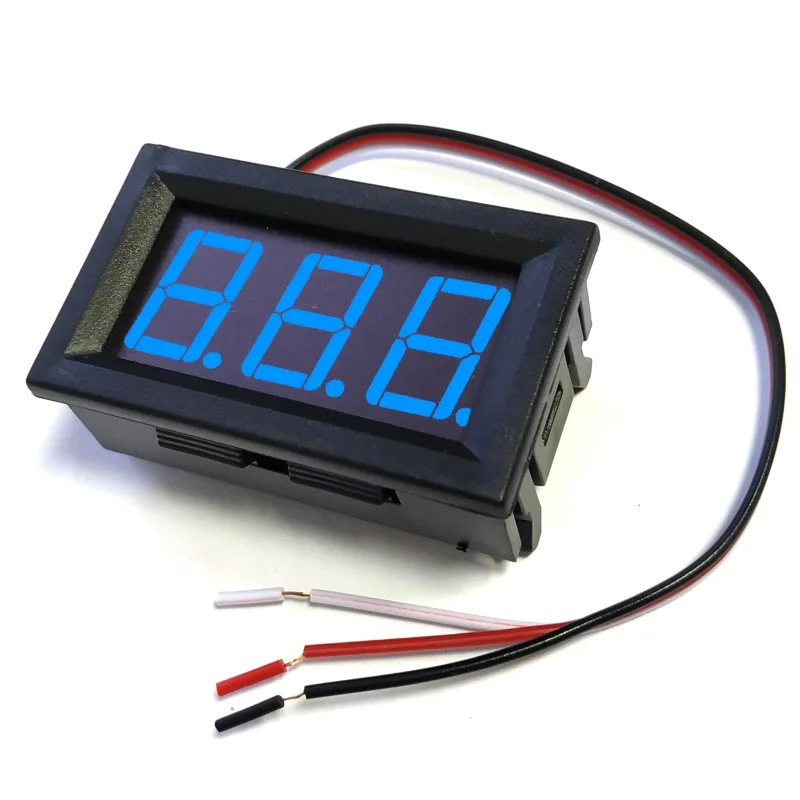

Цифровой вольтметр 0...100В, 3-разрядный, синий дисплей, размеры 48x29x22мм

Этот универсальный цифровой вольтметр постоянного напряжения имеет очень широкую область применения. Его можно использовать в автомобиле в качестве индикатора напряжения бортовой сети, в готовых и самодельных источниках питания, измерительных приборах, стендах, автомастерских, зарядных устройствах и везде, где требуется контроль и измерение постоянного напряжения в диапазоне 0...100В. Вольтметр очень прост в установке и может питаться как непосредственно от измеряемой цепи, так и от отдельного источника питания. Удобная конструкция позволяет быстро смонтировать прибор на панель и закрепить при помощи встроенных защелок, а яркий и контрастный дисплей легко считывать показания.

Основные технические характеристики вольтметра:

Диапазон измерения при 3-проводном включении: 0...100В

Диапазон измерения при 2-проводном включении: 4.5...30В

Дисплей: синий 0.56"

Период обновления показаний: 0.3с

Разрешение: 0.1В

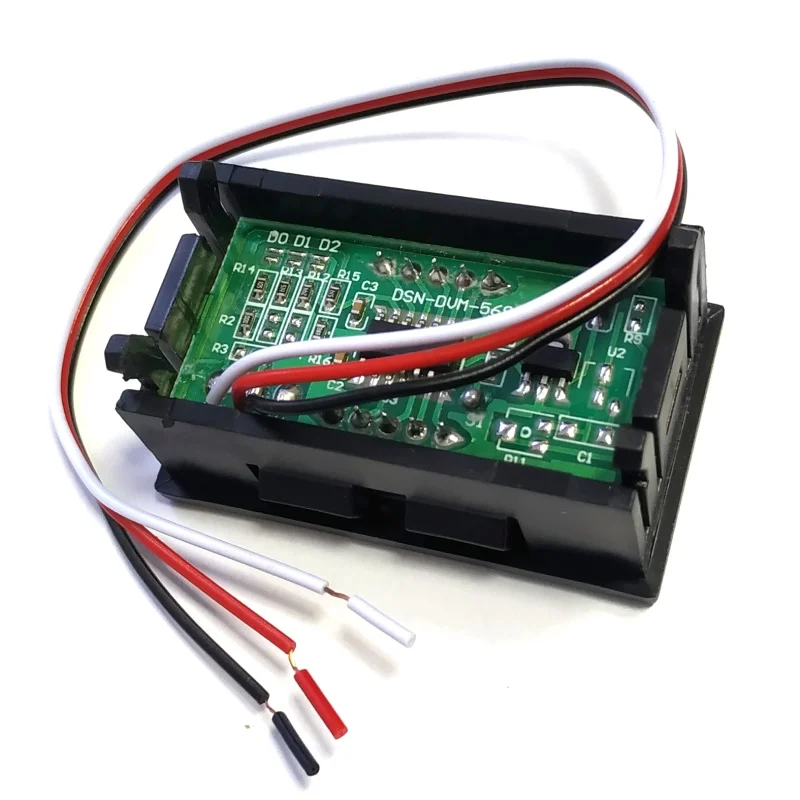

Регулировка показаний(калибровка): потенциометр на плате

Диапазон температур: -20...+65℃

Потребляемый ток: <20мА

Размеры: 48x29x22мм

Черный провод - минус (земля).

Красный провод - питание платы вольтметра

Белый - сигнальный вход измеряемого напряжения

2-проводная схема включения:

Черный провод подсоедините к минусовой клемме измеряемой цепи.

Белый и красный провод соедините вместе и подключите к плюсовой клемме измеряемой цепи.

При такой схеме вольтметр будет питаться непосредственно от измеряемой цепи и измерять напряжение в диапазоне 4.5...30В.

! Запрещается превышать измеряемое напряжение выше 30В при такой схеме включения.

3-проводная схема включения:

Минус внешнего источника питания 5...12В подключите к черному проводу.

Плюс внешнего источника питания подключите к красному проводу.

Черный провод подсоедините к минусовой клемме измеряемой цепи.

Белый провод подсоедините плюсовой клемме измеряемой цепи.

При такой схеме вольтметр будет питаться от внешнего источника питания и измерять напряжение в диапазоне 0...100В.

! Запрещается превышать измеряемое напряжение выше 100В при такой схеме включения.

! Запрещается превышать напряжение внешнего источника питания выше 30В!
