Регулируемая плата точечной сварки регулируемая шкала управления временем и

Регулируемая плата точечной сварки регулируемая шкала управления временем и

Тип 1: блок управления 100aбез трансформатора

Тип 2: блок управления 41а без трансформатора

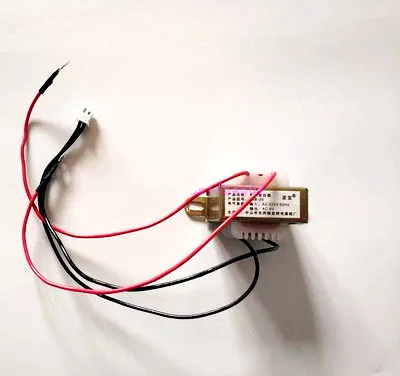

Тип 3: трансформатор

Тип 4: bta41chip

Тип 5: bta100chip

Тип 6: Циферблат

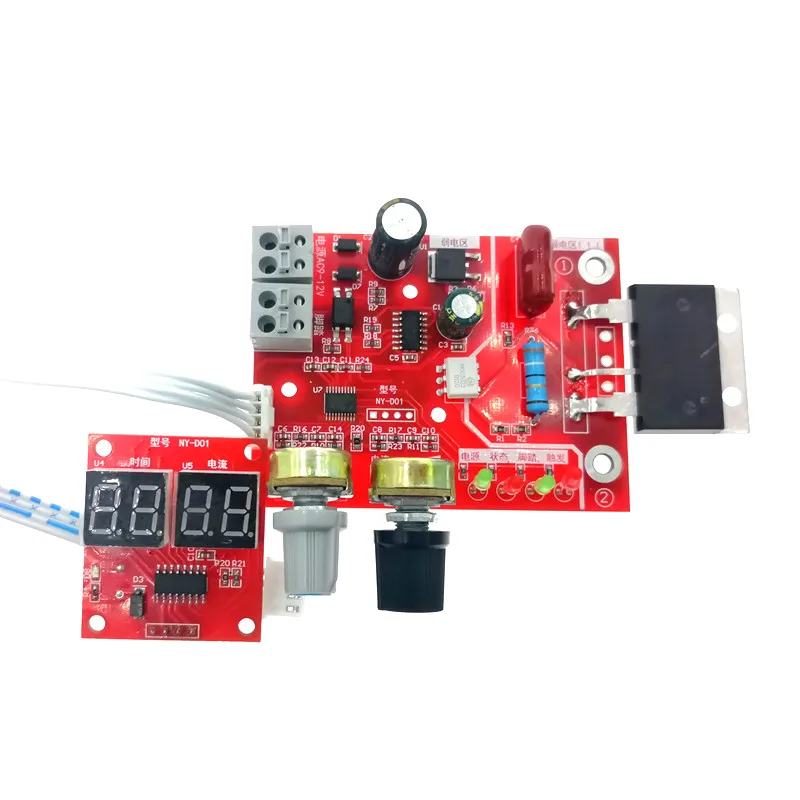

Размер основной платы: 60*80 мм, высота устройства из-за подключения провода, изменения тиристора, это не означает толщину; Также есть дисплей boardPCByes35 * 40 мм.

Пожалуйста, полностью поймите основной принцип и соответствующее описание аппарата для точечной сварки перед покупкой, например, друзья, которые не понимают мощность переменного тока, снимают доску, вернитесь и подключите источник питания маршрутизатора, чтобы спросить, почему он не может быть использован? Почему вы не напомните мне, когда я его купил? На самом деле, Все это указано в описании, это просто то, что некоторые друзья подключите его к AC9V12VThe регулируемому источнику питания считается источником питания переменного тока! Это AC? Это Исправлено! DIYIt также легко сделать отказ и повредить доску, более того, в конце концов, контакт is220VAC сильный ток, небрежность подвержена авариям безопасности.Проигрыватели, не имеющие базовых знаний об электронике и электрике, не должны снимать! Потому что я не понимаю и не могу точно описать ошибку, если есть какие-либо проблемы, скажите, например, о проблеме платы, Был клиент, чья точечная сварка была нестабильной, представь, что выходное напряжение платы нестабильное, измерьте выходное напряжение трансформатора, дисплей больше и меньше, но не думаете, что цифровой измеритель может измерять импульсное напряжение? Sampling0.3-секундный цифровой измеритель может быть измерен 0,1-0,2 секундное импульсное напряжение?

Домашний точечный сварочный аппарат легко не работает (это не сбой, он просто не может достичь эффекта вашего воображения), суть в том, что ток небольшой, поэтому не нужно систематически понимать и учиться, не обязательно хорошо учиться у других друзей или покупать кучу Вещи небрежно согласно вашему собственному воображению; Прочность не определяется одним компонентом, иногда 900wall медь не горит 0,15 Чистый Никель, иногда 800waluminum также может быть used0.15Pure никель, это может сказать, что трансформатор слаб, он усилил обмотку 30square, затем точечный сварочный провод непосредственно, без быстрого соединителя, без латунной сварки Ручка.

«NY-D01Single пульсоуправления41A"Это Тиристор onboard41A; need100AJust Возьмите другой one100AThyristor, измените его самостоятельно, цена и завод installed100ait похож, вы можете изменить еще один по yourf41aspare.

Будьте внимательны: 41A обычно Тиристор может быть подключен только к одному трансформатору микроволновой печи, about700W-800WPrimary алюминиевой проволоке, 900EAll медь неохотно, иногда она будет повреждена, рекомендуется изменить it100A, meet2только трансформатор должен быть заменен 100athyristor. Трансформаторы с другими кольцами крупного рогатого скота или другими неизвестными параметрами также являются required100A, это безопаснее.

Клиенты спрашивают, сколько тока используется для точечной сварки? 100 А сколько тока я могу использовать? Ответ владельца магазина не напрямую связан с током точечной сварки, не говоря уже о change100AWill compare41AHigh точечный сварочный ток. Размер тиристора в основном выбирается в соответствии с мощностью трансформатора. Тиристор можно понять как воздушный выключатель дома (автоматический выключатель,Переключатель ножа) Только отвечает за выключатель, ток выключателя зависит от мощности нагрузки. Но не меняя больший воздушный переключатель увеличит мощность нагрузки! Такой as40Achange60AAir переключатель для, ваша семья 2 невозможно для кондиционера для become3Horse! Но есть слишком много кондиционеров или заменяет их 5 это лошадь, ваш воздушный переключатель должен быть больше!

Пример мощности: 41AYou может принять one900Wtransformer (точечная сварка может быть осуществлена мгновенно 2000wabout), если secondary2.5V, can800ainstannaneous точечный сварочный ток, если secondary5V, то is400acurrence, таким образом, владелец магазина ответил, что размер тиристора не имеет прямого отношения с точечным сварочным током, конечно, точечный сварочный ток обычно большой, мощность также высокая, тиристор также должен быть большим.

Во время установки: Держите основную плату подальше от большого трансформатора, насколько это возможно! Он не может стоять на трансформаторе! Потому что большие трансформаторы имеют сильные электромагнитные помехи!

Поскольку ответ нашей платы очень быстрый, если ваши ноги достаточно быстрые, непрерывный стеpping2second, он может быть равен двойной импульсный точечный сварочный агрегат, поэтому ножной переключатель имеет преимущество ножного переключателя, трудно реализовать Микропереключатель с интегрированной сварочной ручкой! Преимущество использования ножной педали заключается в том, что она Не влияет на давление ручного сварочного пера, когда вы координируете руки и ноги, на самом деле, лучше отделить руки и ноги, люди являются наиболее гибкими и контролируемыми, давление нашей руки может регулироваться в режиме реального времени с различной толщины никелевых листов и различных условий, фиксированное давление не очень Подходит.

Этот тип платы может быть оснащен кремнием с контролем тока 2A, см. Варианты спецификаций и цен. 40A and100AThyristors могут быть непосредственно заменены друг с другом, нет изменения в absorptionRCsize. Конструкция платы совместима 40A and100A.

Управление синхронизацией времени на этой плате принимает точный синхронный триггер с нулевым пересечением одного микрокомпьютера, чтобы обеспечить синхронизацию и точное количество каждого выходного импульса, поэтому, контроль тока может быть сделан на переднем конце оптопары низкого напряжения, безопаснее в использовании. Задний триггер током compatible40Aand100Apipe, текущее регулирование не является традиционным триггером currentRC, мы непосредственно контролируем ширину импульса.

В прошлом, Более популярная панель управления на рынке была просто adjustedRCThe время контролируется постоянной моностабильной триггерной цепи, затем цикл волны выводится через оптопары ворота, хотя сколько импульсов можно контролировать в определенное время, но это, очевидно, недостаточно точно. andRCIn the regulationRIt's Потенциометр высокого сопротивления, легко получить помехи собственного импульса и большого тока. Время сварки на каждом месте нестабильно, поэтому я часто встречаю некоторых друзей, которые припаивают соединения большие и маленькие. Больше времени ожидания для сброса после запуска времени основание интегральной схемы, непрерывное Срабатывание педалей вызовет погрешность во времени, поэтому дизайнер сделал функцию против ложного триггера, реальность заключается в отключении частых триггеров, таким образом, скорость запуска этих досок не будет выше, чем в секунду 2, некоторые квалифицированные точечные сварщики и автоматические точечные сварщики не могут работать в этом Скорость.

Владелец магазина сделал сравнение видео, вы можете see60Second ребенок основное изображение видео, наша доска может сделать это в течение second5-6More, чем один надежный триггер. И yes1individual2Until50Precise контроль двух импульсов.

Десятки юаней от отечественных производителей, Сварочная панель, еще более невозможно использовать Японский потенциометр ALP, даже обычные отечественные товары, жизнь andalpses очень отличается, basic1-2There может быть плохой контакт в течение многих лет, используйте d для doDIYMy друзья очень хорошо знают, кольцо на некоторое время и низкий на некоторое время, и много вращающихся шумов. Теперь мы thisn01плата имеет хотя бы один цифровой дисплей, потенциометр Регулирует цифровое количество напряжения, это не является прямой задержкой, это похоже на регулятор громкости постоянного тока в аудиоцепи, в один прекрасный день потенциометр, очевидно, был плохой контакт, вы также можете узнать количество; Плата без цифрового дисплея, в один прекрасный день потенциометр имеет плохое соединение, это влияет на сварочный ток, вы можете не знать ~~

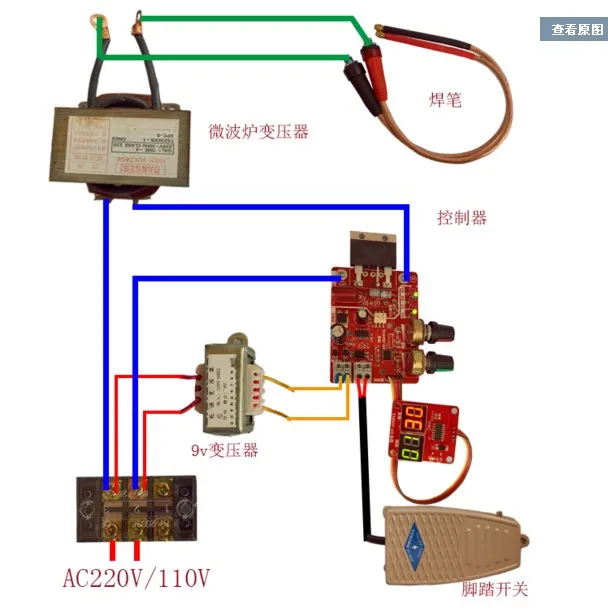

В настоящее время, более продвинутые контрольные платы AC точечная Импульсная Сварка, элементы are2Key, один-нулевой триггер, второй-точное время контроля номера цикла. Таким образом, наш источник питания может быть только входом переменного тока, вы не можете использовать прямой ток В качестве источника питания, постоянный ток не может достичь нулевой точки переключения. Вместо контрольной платы, вызванной синхронизацией с нулевым пересечением, сказал, что ей нужна мощность переменного тока, вы даете DC9VElectricity работает как обычно, это означает, что это не синхронный нулевой спусковой механизм Доска.

Будьте внимательны: тиристорная часть нашего бортиабсорбции специально разработана для трансформаторов микроволновой печи большинства клиентов, при использовании других трансформаторов помехи могут возникнуть из-за неполного подавления, влияющего на нормальную работу, даже повреждение трубы, поэтому, пожалуйста, будьте готовы при замене на не микроволновой печи трансформатора.

Владелец магазина всегда предполагал, что хорошее время точечной сварки батареи может достигать 0,1 секунды (дисплей платы «05»), мощность точечной сварочной машины относительно мала, поэтому, ток платы предпочтительно регулируется до предела «99», затем время для перехода «01» «02» «03» попробуйте ~~~ но некоторые друзья, Мощность всей машинной системы мала, полагайтесь на время, чтобы собрать, get0.5Seconds even1second, это не точечная сварка, да «Сварка» Да! Обесцвечивается вокруг припоя, даже маленькая головка сварочной иглы красная, это не отличается от пайки батареи, в конце концов, мы Заказанные батареи, а не кусок железа и кусок меди. Некоторые друзья говорят, что вы можете order0.5mand0.5мм пластина из нержавеющей стали, это time1second2Second, не имеет значения, что стальная пластина медленно красная, но батарея не будет работать. Чем короче батарея, тем лучше!
