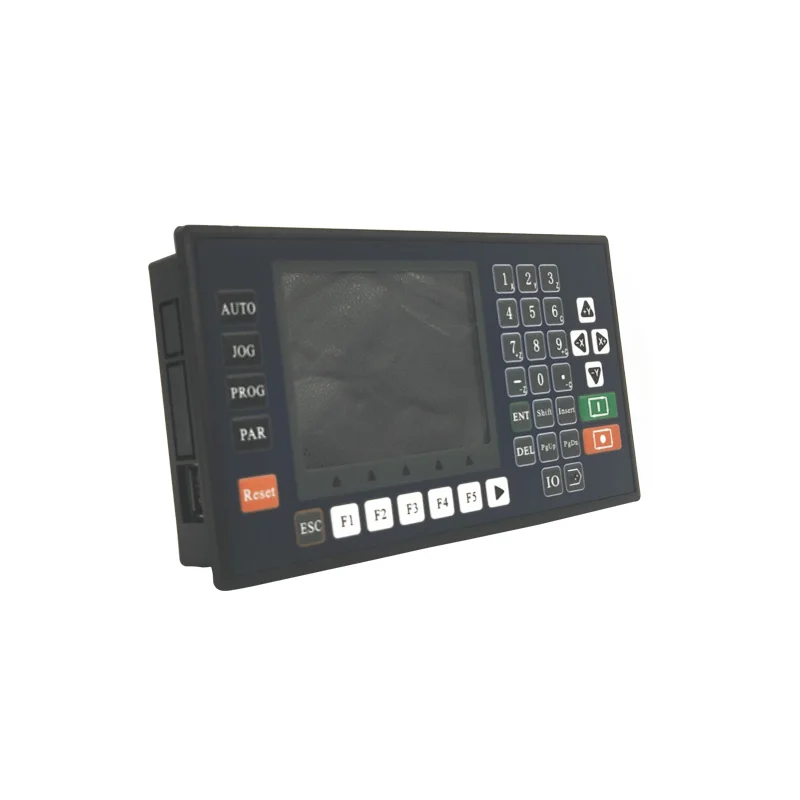

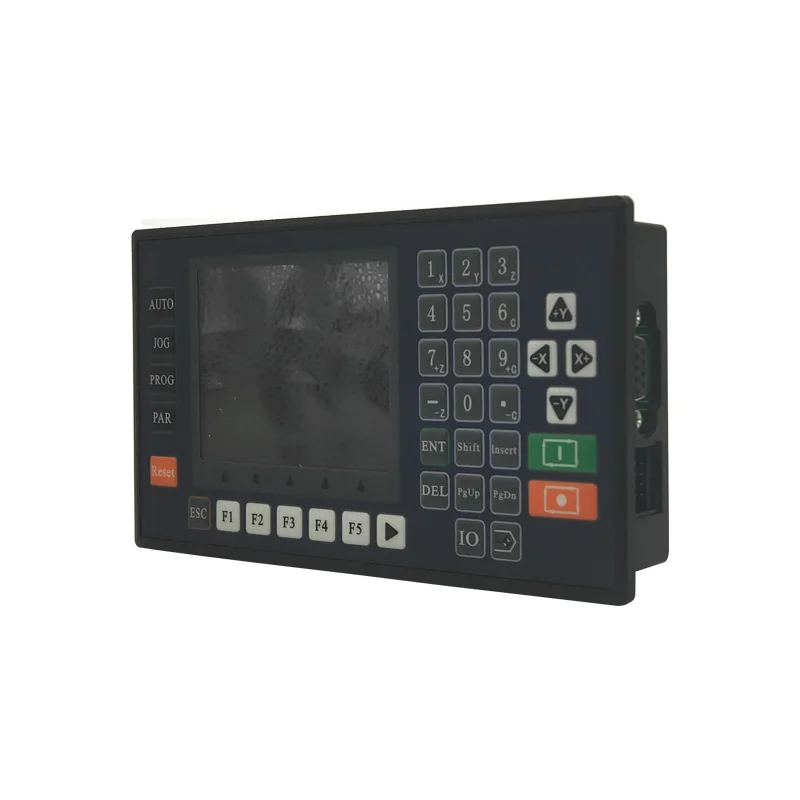

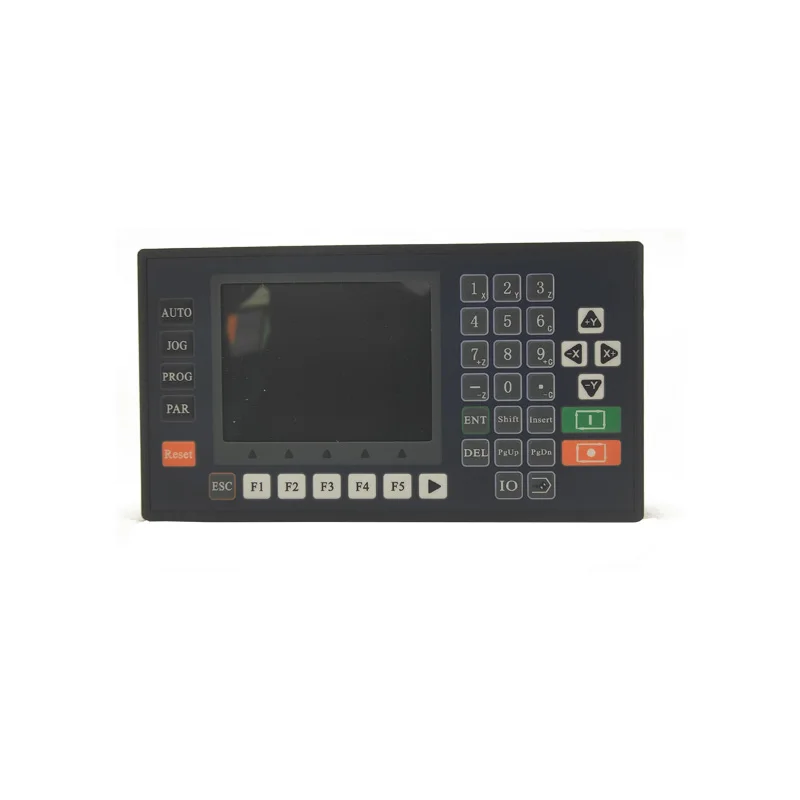

ЧПУ-контроллер TC5540V с ЖК-дисплеем и поддержкой 4-осевого USB независимого

ЧПУ-контроллер TC5540V с ЖК-дисплеем и поддержкой 4-осевого USB независимого

Суммируйте:

TC5540V-это новый продукт, основанный на новом обновленном программном и аппаратном обеспечении TC55. Он имеет 3,5-дюймовый цветной экран дисплея, поддерживает 485 сообщение, и переключается между на китайском и английском языках
Система имеет характеристики высокой надежности, высокой точности, низкого уровня шума и простой работы.

Основные функции:

Автоматическая: фактическая работа, пустая операция, одношаговая операция и завершение программы.
Руководство: высокая скорость, движение, возврат к нулю программы, ручная работа.
Программа: редактировать, создавать и сохранять.
Параметры: контроль, скорость, Заводская стоимость, пользователь и пароль.
IO: система, руководство, вход, вход и выход.
Внешнее руководство: внешняя большая кнопка контролирует вращение вперед и назад, запуск, пауза, будильник и аварийную остановку двигателя.
Инструкции: 23 инструкции, включая 6 совместных инструкций, которые могут быть смешаны с PLC.
USB: система может питаться непосредственно от usb-кабеля, что удобно для передачи загрузочных изображений и программ.
Изолированный порт IO: с входными и выходными портами, изолированными от системы.
Функция удержания потери мощности.

Системные ресурсы:

Система управления в основном состоит из следующих частей:
● 3,5-дюймовый цветной ЖК-дисплей экран с разрешением 320*240.
● Массив контактных ключей (38 клавиш).
● Специальный motion чип управления, 4-осевая машина дифференциальный импульсный выход (выходной сигнал: направление + направление-Пульс + импульсный-).
• Вход/выход (16 фотоэлектрический изолированные 24V входов, 8 фотоэлектрический изолированные 24V выходов, с переключением между дальним и канал Номинальная 500mA).
● Интерфейс 485, который может быть смешан с PLC для программирования, а также может настроить специальную машину.
● 24 В Двойной источник питания изолирован.
● Usb-интерфейс, системный источник питания, верхнее компьютерное программное обеспечение или фотографии загрузки и использования.
● Максимальная линия программы составляет 480 линий.
● Может быть подключен к внешней расширительной плате IO.
● Габаритные размеры: длина × ширина × толщина 172 × 94 × 48 мм.
● Размер отверстия вставки: длина × ширина 162 × 84 мм и толщина передней панели 4 мм.

Технические индикаторы:

Минимальный блок данных: 0,001 мм.
Максимальный размер данных: ± 99999,999 мм ..
Ограничение скорости быстрого движения: 9000 мм/мин (когда эквивалент импульса составляет 0,001 мм).
Максимальный предел скорости обработки: 9000 мм/мин (когда эквивалент импульса составляет 0,001 мм).
Максимальная частота импульсного выхода: 200 кГц.
Количество осей управления: 1 ~ 4 оси (x, Y, Z, C).
Количество осей связи: линейная интерполяция может быть сделана для осей X,Y, Z и C, и круглая интерполяция может быть сделана для осей X и Y.
Электронная передача: числитель: 1 ~ 99999, знаменатель: 1 ~ 99999.
Основные функции системы: автоматические, ручные, программы, параметры, io и т. Д.
