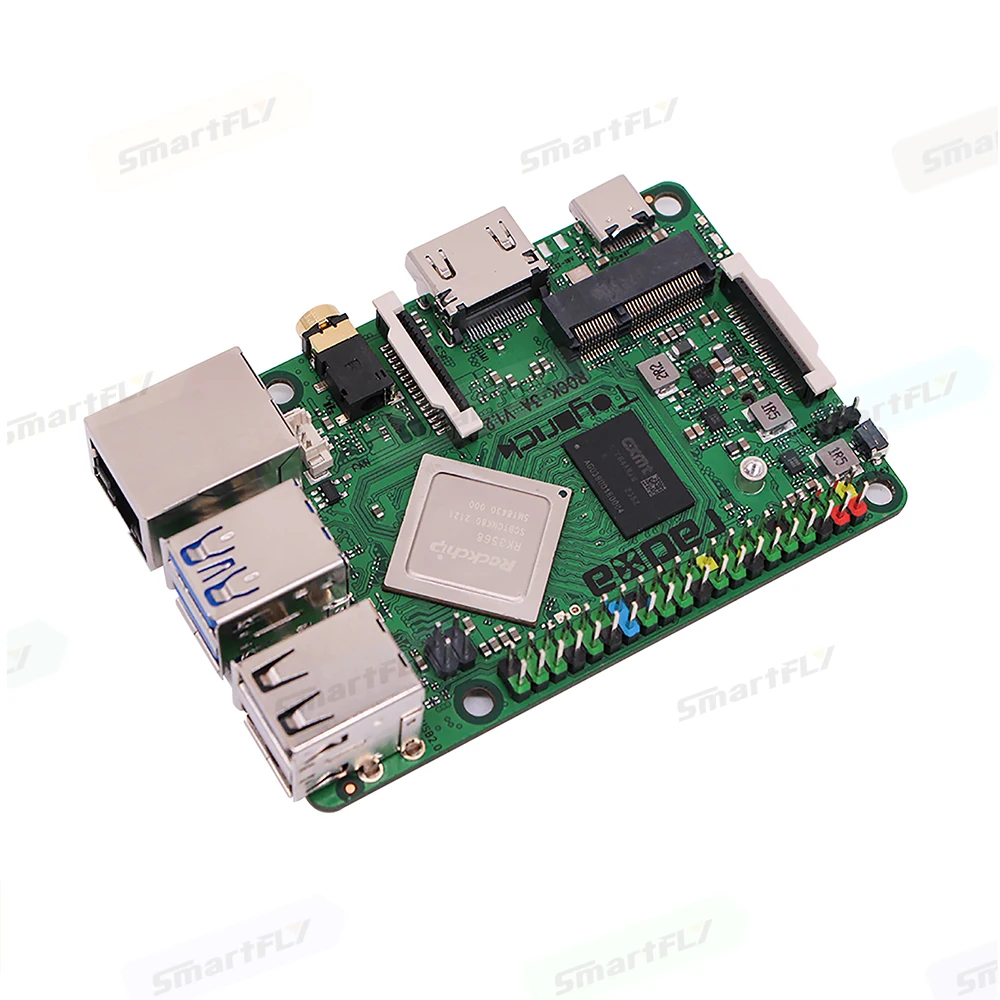

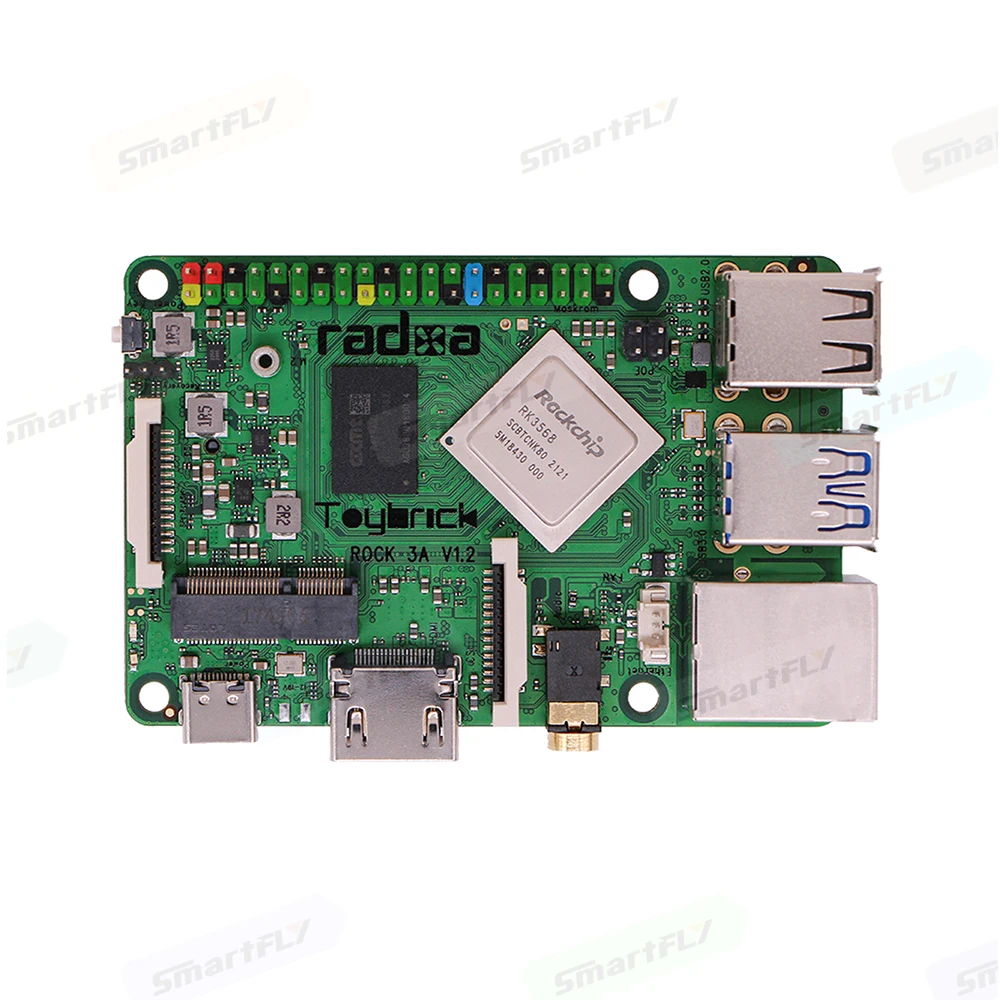

ROCK PI 3A 2 ГБ/4 ГБ/8 ГБ SBC Rockchip RK3568 одноплатная компьютерная поддержка кораллового ТПУ

ROCK PI 3A 2 ГБ/4 ГБ/8 ГБ SBC Rockchip RK3568 одноплатная компьютерная поддержка кораллового ТПУ

Введение

ROCK3-это серия Rockchip RK3568 на базе SBC (одноплатный компьютер). Он может запускать android или некоторые Linux дистрибьюторы.

ROCK3 поставляется в двух моделях, модель A и Модель B, модель A имеет 2 ГБ, 4 ГБ, 8 Гб оперативной памяти, Модель B имеет 4 Гб и 8 Гб опций. Для детальной разницы модели A и модели B, пожалуйста, проверьте спецификации.

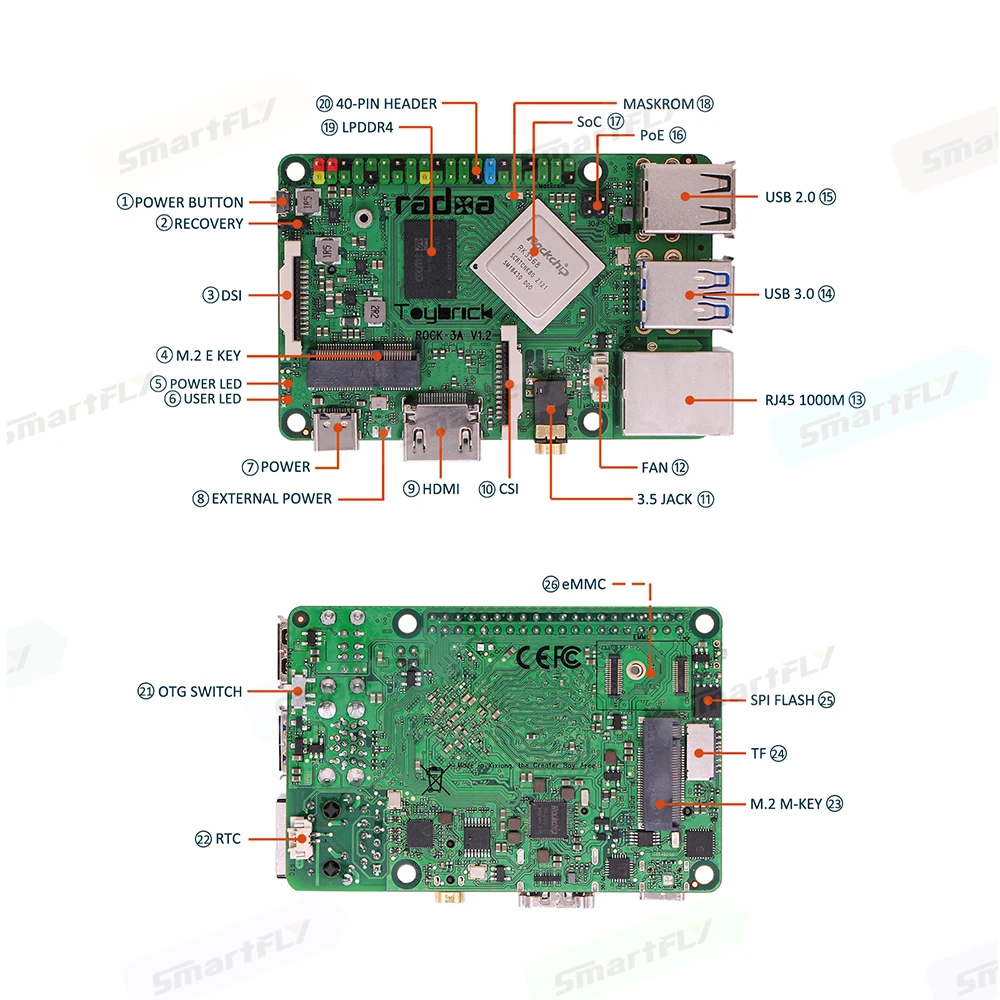

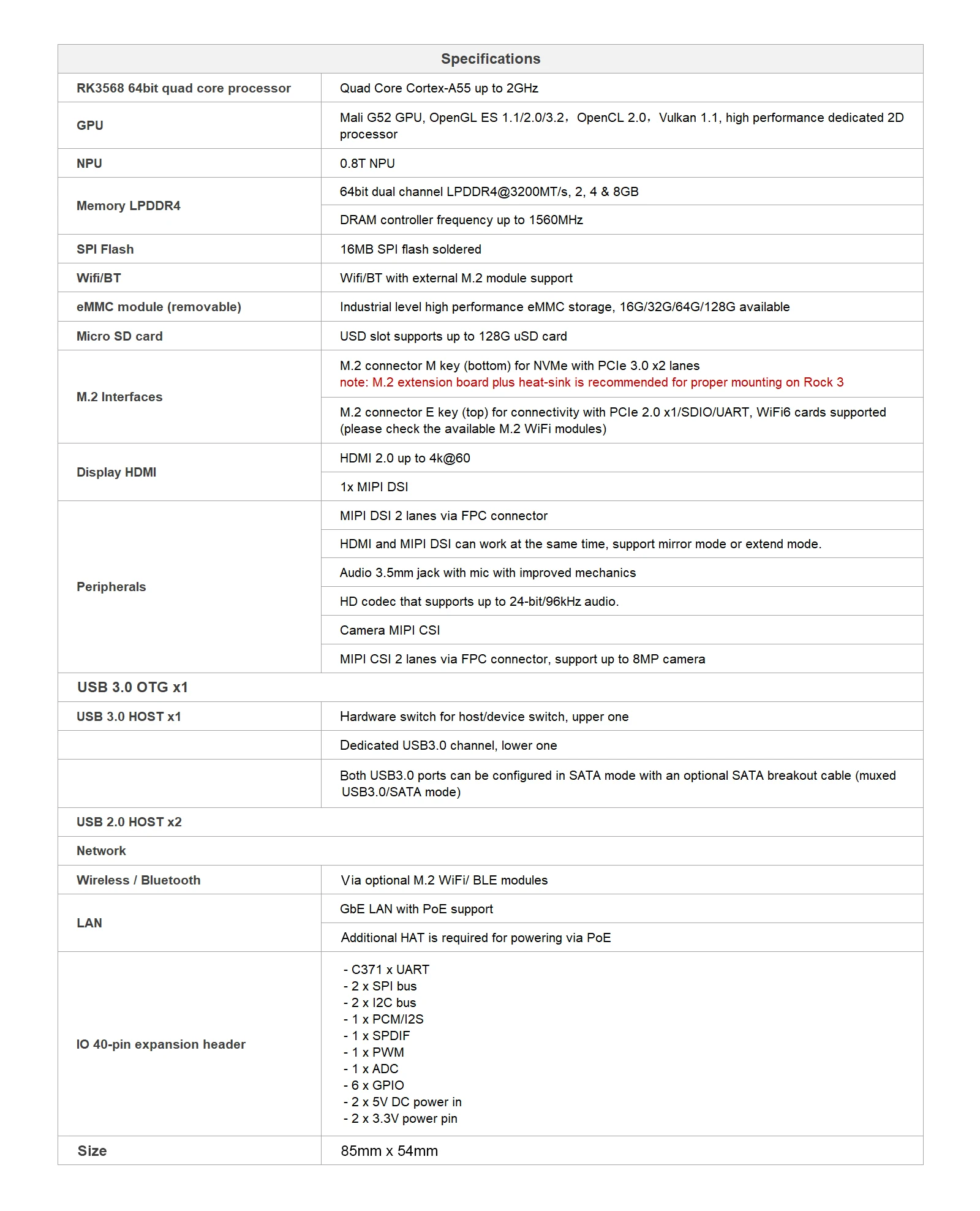

ROCK3 имеет quad core Cortex-A55 процессор ARM, Стабильная и надежная работа 32bit 3200 МБ/с. LPDDR4, до 4K @ 60 HDMI, MIPI DSI, MIPI CSI, 3,5 мм jack с микрофоном, USB порт, GbE LAN, PCIe 3,0, PCIe 2,0, 40-контактный цвет расширительный разъем, Часы реального времени. Также ROCK3 поддерживает USB PD и QC

Общие

1. В чем разница между ROCK 3A и 3B?

3A и 3B поставляются в различных форм-факторах, 3A-это размер кредитной карты, а 3B-2,5 дюймовый SBC, дает больше функций и предоставляет другие преимущества, такие как отгрузка тепла. Проверьте страницу проверки оборудования для детальной разницы.

2. Почему не качает 3а?

Проверьте следующее по одному.

Блок питания

ROCK 3 питается от порта Type-C и имеет широкий диапазон входного напряжения, от 9 В до 21 В. ROCK 3 поддерживает USB Type-C PD 2,0 с 9 В/2A, 12 В/2A, 15 В/2A и 20 В/2A. Кроме того, Pi поддерживает QC 3,0/2,0 с 9V/2A и 12V/1.5A. Используемый кабель Type-C должен поддерживать передачу данных. Мы называем это USB Type-C зарядный кабель для передачи данных.

Короткое замыкание pin FSPI_CLK и GND pin, чтобы сделать SPI Nor flash недоступными.

Пожалуйста, обратите внимание, что При неиспользовании spi или flash необходимо всегда использовать штырь от короткого замыкания № 1 и Штырь № 2. Как желтая левая шляпа.

V
