Характеристики
YAOGREEN NanoVNA Hugen 2 8 дюймов сенсорный ЖК-дисплей HF VHF UHF УФ-Векторный анализатор сети 50
Описание товара
Нажмите, чтобы загрузить руководство и программное обеспечение
Тестовое видео 1 Тест vido 2 Тестовое видео 3 Тестовое видео 4 Тестовое видео 5 Тестовое видео 6(СВстроенныйАккумулятор)
Эта машина основана на проектах с открытым исходным кодом, каждый может свободно клонировать и diy, но я надеюсь, что каждый сможет достичь большего понимания перед началом работы, некоторые клиенты отражают низкую производительность nanoVNA, приобретенного у других каналов, я проверил и обнаружил, что это для более ранней версии простой платы копирования, Даже экран опущен, что приведет к серьезному ухудшению производительности. Каждый блок будет строго откалиброван и протестирован перед отправкой. Если есть какие-либо проблемы, пожалуйста, свяжитесь со мной напрямую через Want, если в других домах. Хотя он описал производительность как я, но фактический не до, это не имеет ничего общего со мной, только ответственность за продукты, продаваемые в этом магазине.
Векторный сетевой анализатор DIY со ссылкой на соответствующий дизайн японского edy555 (//twitter.com/edy555), модифицированные некоторые схемы, добавлены схемы управления батареей и переработан PCB. Разработано с помощью простого и практичного программного обеспечения для управления ПК, вы можете экспортировать файлы Touchstone (snp) для различного дизайна радио и программного обеспечения моделирования через программное обеспечение ПК. Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц. Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений. Частотный диапазон 50535-300 МГц прямого выхода si5351 обеспечивает более высокую динамику, чем 70 дБ. Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики. Это продукт «сделай сам», который обеспечивает идеальные возможности измерения векторной сети в размере кредитной карты. Он включает в себя 2,8-дюймовый сенсорный экран и 400 мАч батарея, который может использоваться в автономном режиме в течение 2 часов. Для более длительного измерения, пожалуйста, Подключите мобильный источник питания или свяжитесь со мной, чтобы сделать большую версию аккумулятора. Измерение режима TX/RX может измерять полные параметры S11 и S21. Если вам нужно получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера. Если есть другие дефекты, вы можете связаться со мной. Базовая Производительность: ● PCB: 54 мм x 85,5 мм x 11 мм (без разъема, выключателя) ● Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку) ● Выход RF: -13 дБм (максимум-9 дБм) ● Точность частоты: <0,5 ppm ● Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) позволяют использовать расширенную прошивку); ● Порт SWR: <1,1 ● Дисплей: 2,8 дюймов TFT (320x240) ● Интерфейс USB: режим связи USB type-C: CDC (серийный) ● Мощность: USB 5 в 120 мА, встроенный аккумулятор 400 мА · ч, максимальный зарядный ток 0,8а ● Количество калибровочных точек: 101 (фиксированное) ● Количество точек сканирования: 101 (фиксированное) ● Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5 Измерительные параметры S, соотношение стоящей волны напряжения, фаза, задержка, диаграмма Смита... Возьмите набор NanoVNA в том числе: NanoVNA host (включая аккумулятор 400 мАч), USB Type-C кабель для передачи данных, 30 см SMA папа к мужчине RG174 RF кабель, SMA простой калибровочный набор (O / S / L, по умолчанию открытый руководитель, если вам нужна Женская заметка, пожалуйста, свяжитесь со мной или свяжитесь со мной), Разъем SMA female-female. Инструкции по эксплуатации и программное обеспечение для управления ПК //share.weiyun.com/5HFmWG Или //drive.google.com/open?id=1-JViWLBOIzaHTdwdONX2RP8S4EgWxoND Измеряя коротковолновую антенну, на экране ниже показана желтая линия как отношение стоящей волны: (Примечание: поскольку в машине используется SMA порт, SMA-литая медь, пожалуйста, не пропустите жесткий кабель 50-7/RG213 непосредственно через разъем M-SMA. Подключите к порту SMA, чтобы избежать повреждения порта SMA. Используйте поставляемый кабель SMA для подключения к порту SMA, а затем используйте разъем M-SMA, как показано ниже.

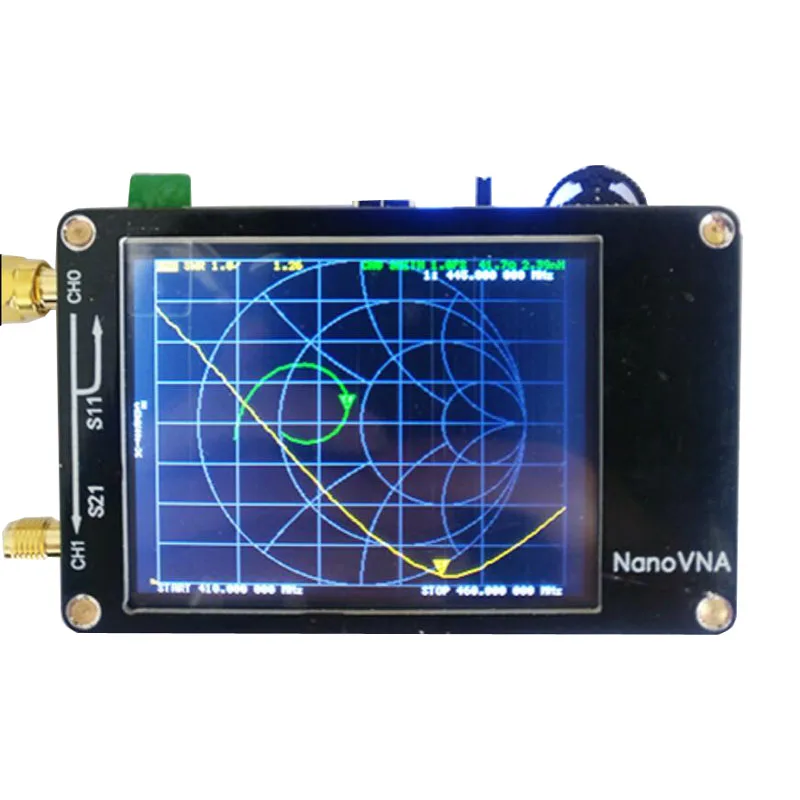

Измерительная антенна uhf

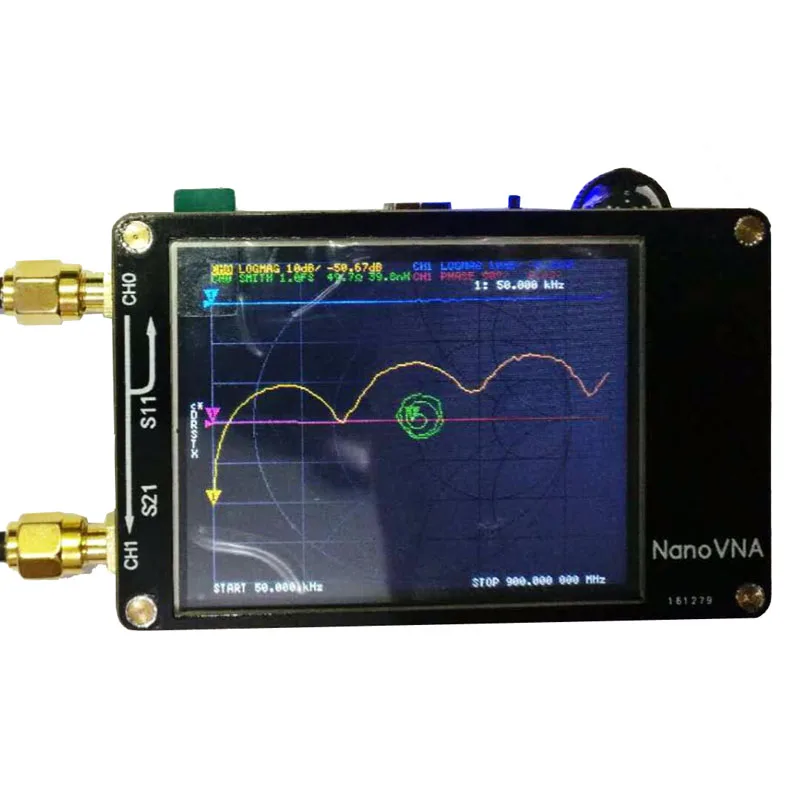

Измерительный VHF фильтр низких частот

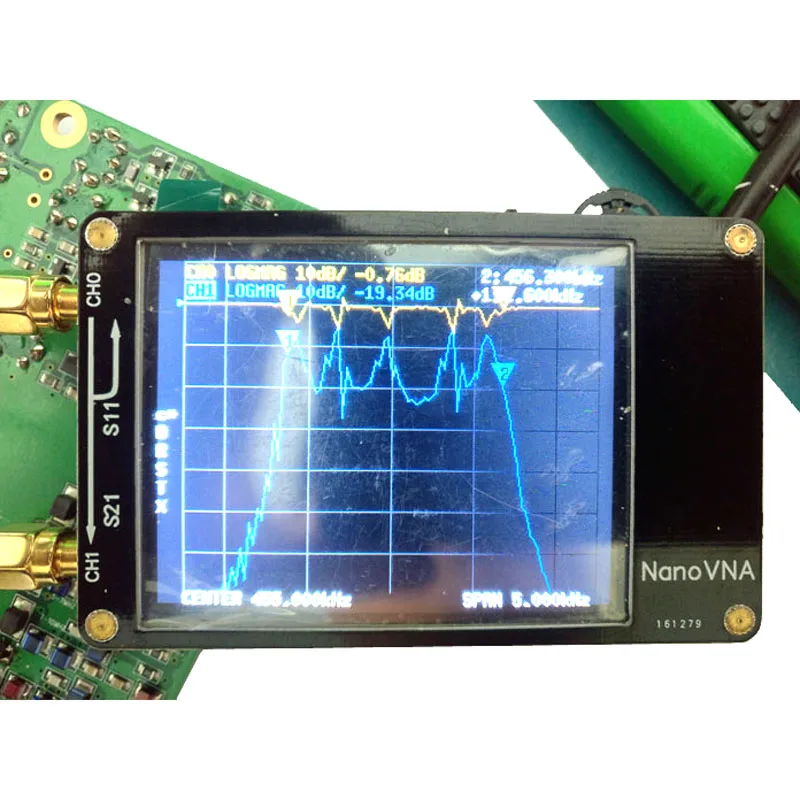

455K боковая полоса (SSB) фильтр с измерением пропускной способностью 2,4 K

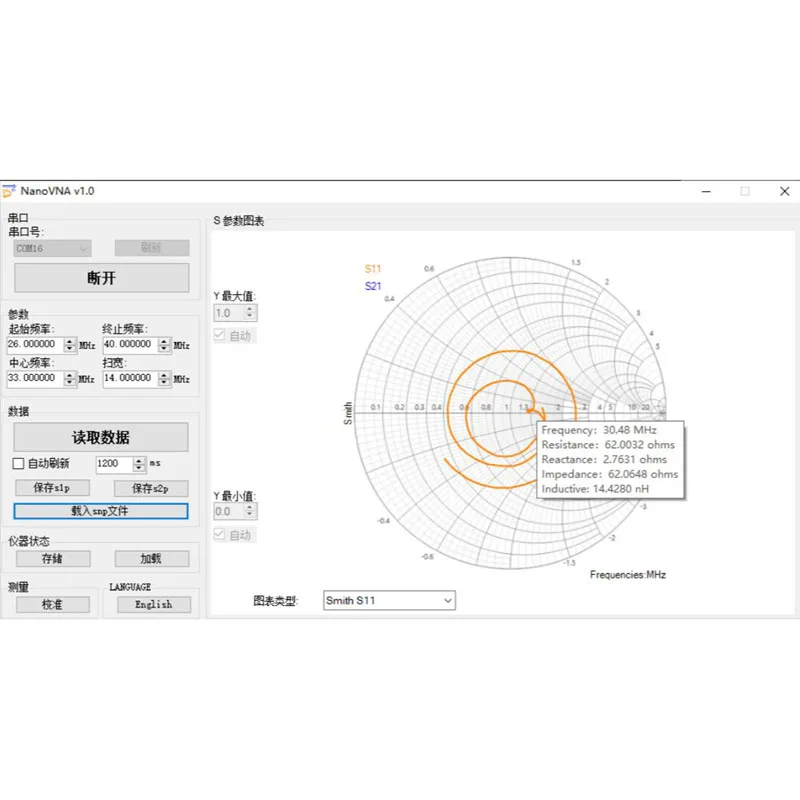

Компьютерное программное обеспечение поддерживает управление и отображение в режиме реального времени, а также может экспортировать файлы Touchstone (snp) для различного дизайна радио и программного обеспечения моделирования
В качестве измерительного устройства очень важна точность. Машина поставляется с простой калибровкой. Точно так же, как анализ коммерческой векторной сети, вы можете получить хорошую точность с правильной калибровкой. Двойной порт будет откалиброван перед отправкой. Если вы измените условия измерения (например, переход от более узкой полосы калибровки к более широкой полосе измерения), вам нужно будет повторно откалибровать и сохранить до 0 после калибровки. Он может быть использован непосредственно во время загрузки, или может быть сохранен путем вызова, когда нужно использовать еще 4 сохраненных элемента. На следующем рисунке сравниваются данные о двуслойном v-образном сегменте с использованием NanoVNA и Agilent E5062A
При эквивалентных условиях тестирования:

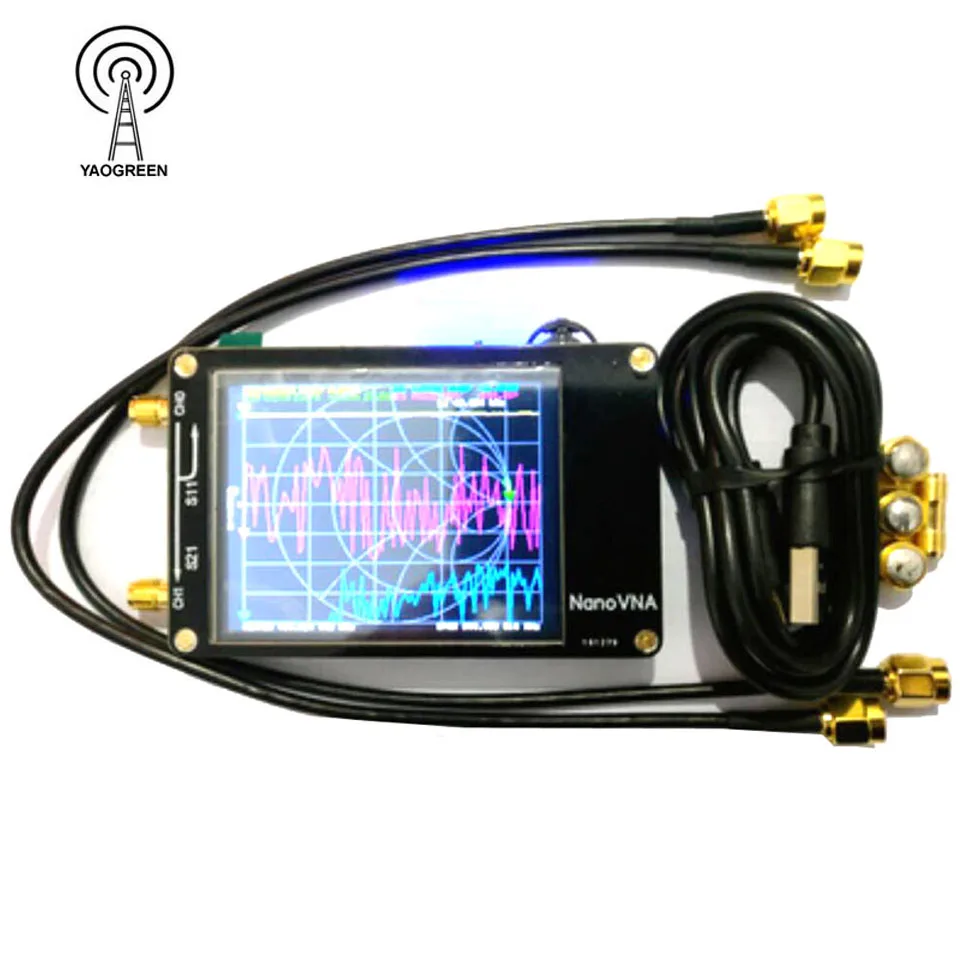

1 шт. хост NanoVNA(Включая аккумулятор)
2015 г. 1 предмет30 см SMA Штекерный RG174 RF кабель
1 шт. USB Type-C кабель для передачи данных
1 шт. SMA простой набор калибровки (O / S / L, по умолчанию общая головка)
1 шт. SMA Гнездовой разъем.
