S подключен к динамику, E подключен к защите от перегрузки по току (если он пуст), и O подключен к выходу усилителя мощности.

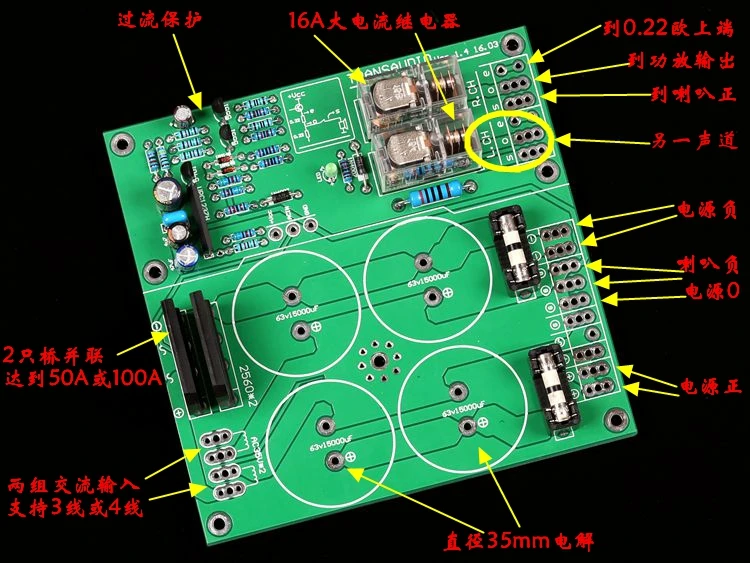

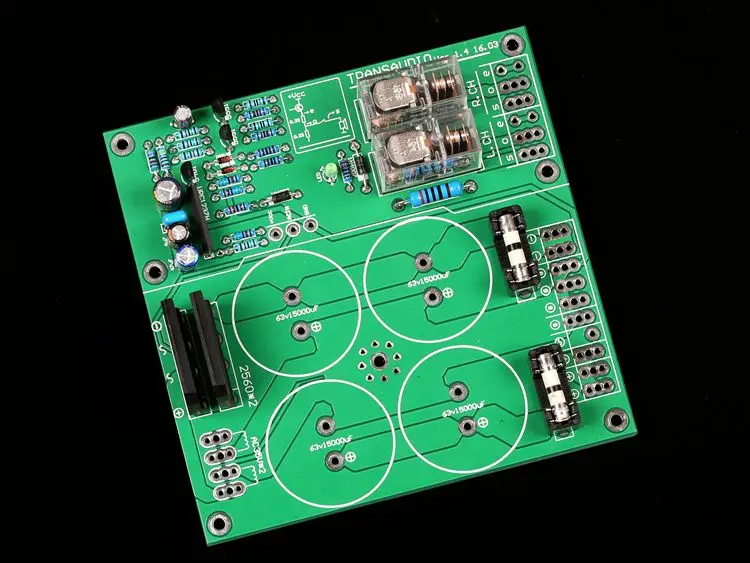

Задняя часть блока питания:

Один мост для выправления изгибов используется и 3-и 4-провод трансформаторы может использоваться (Примечание: только 4-проводной используется для двойных мостах).

Мост выпрямителя принимает 2 плоских мостика параллельно, емкость выпрямления удваивается, внутреннее сопротивление уменьшается на 1 раз, а надежность увеличивается.

4 большие электролизаторы, спроектированные диаметром 35 мм и шагом 10 мм, обладают высокой универсальностью.

Полнофункциональная Защитная часть динамика:

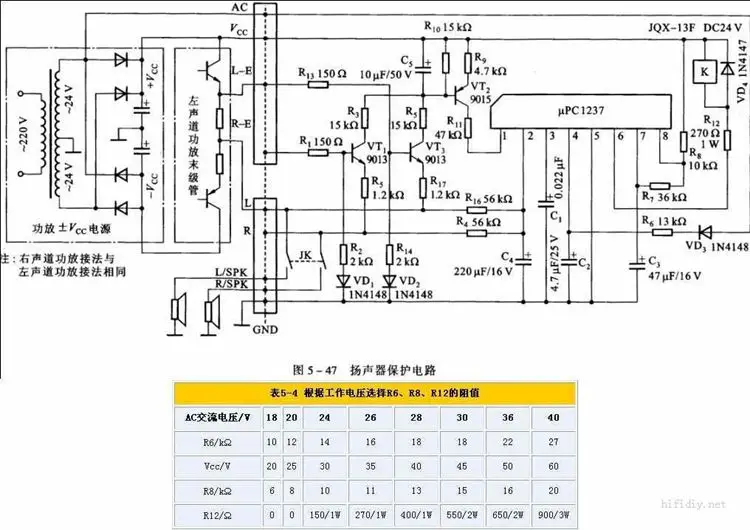

Использование UPC1237H в качестве схемы защиты ядра, с задержкой включения и мгновенным отключением, чтобы избежать воздействия на динамик.

С середины защиты, рог будет включаться, когда линия выходит из строя.

С защитой от перегрузки по току динамик будет открыт при возникновении внешнего короткого замыкания.

Используются два высококачественных реле 16A OMRON.

Защита громкоговорителя принимает пост-уровневый источник питания, и два реле соединены в серии с 3W понижающим резистором, который является более безопасным и надежным.

Размер печатной платы: 125*122 мм; Толщина печатной платы 2 мм, медная фольга 70 мкм (толщина меди-последнее слово);

Готовая плата не оснащена клеммой, рекомендуется, чтобы провод был непосредственно припаян на печатной плате.
