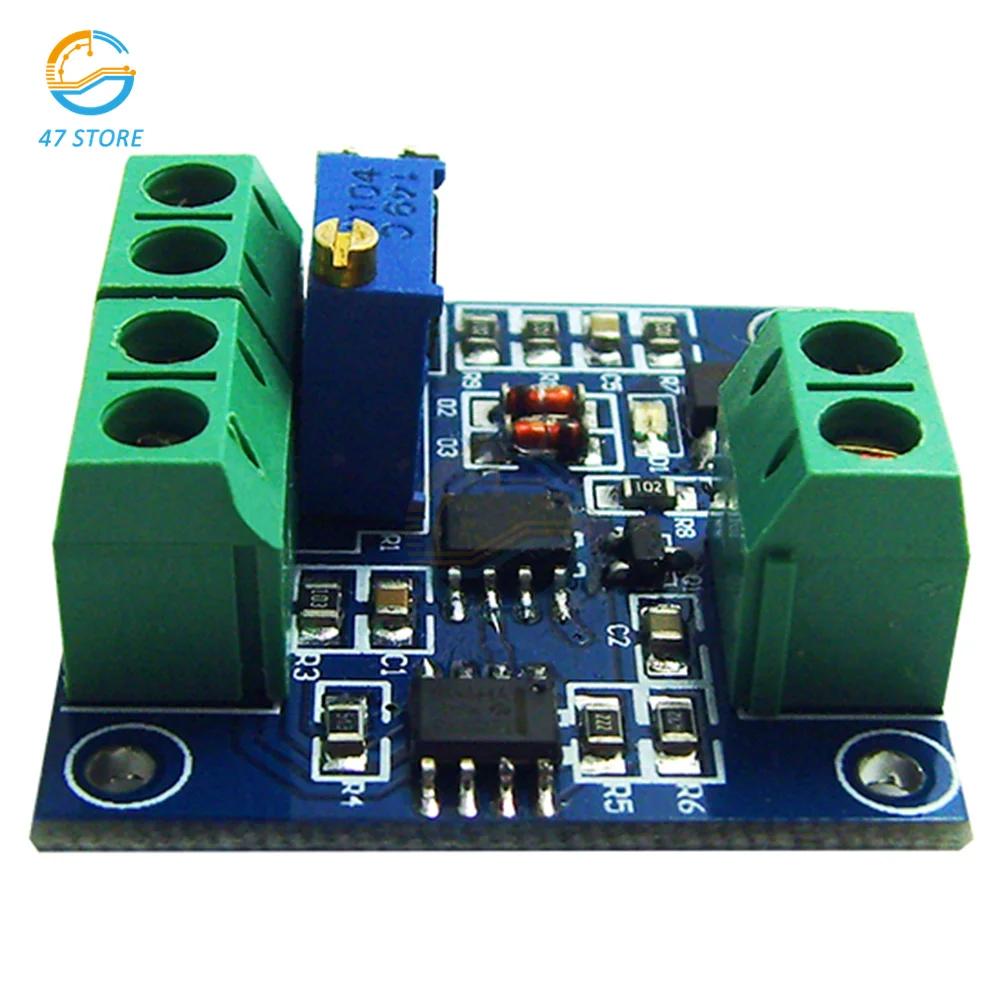

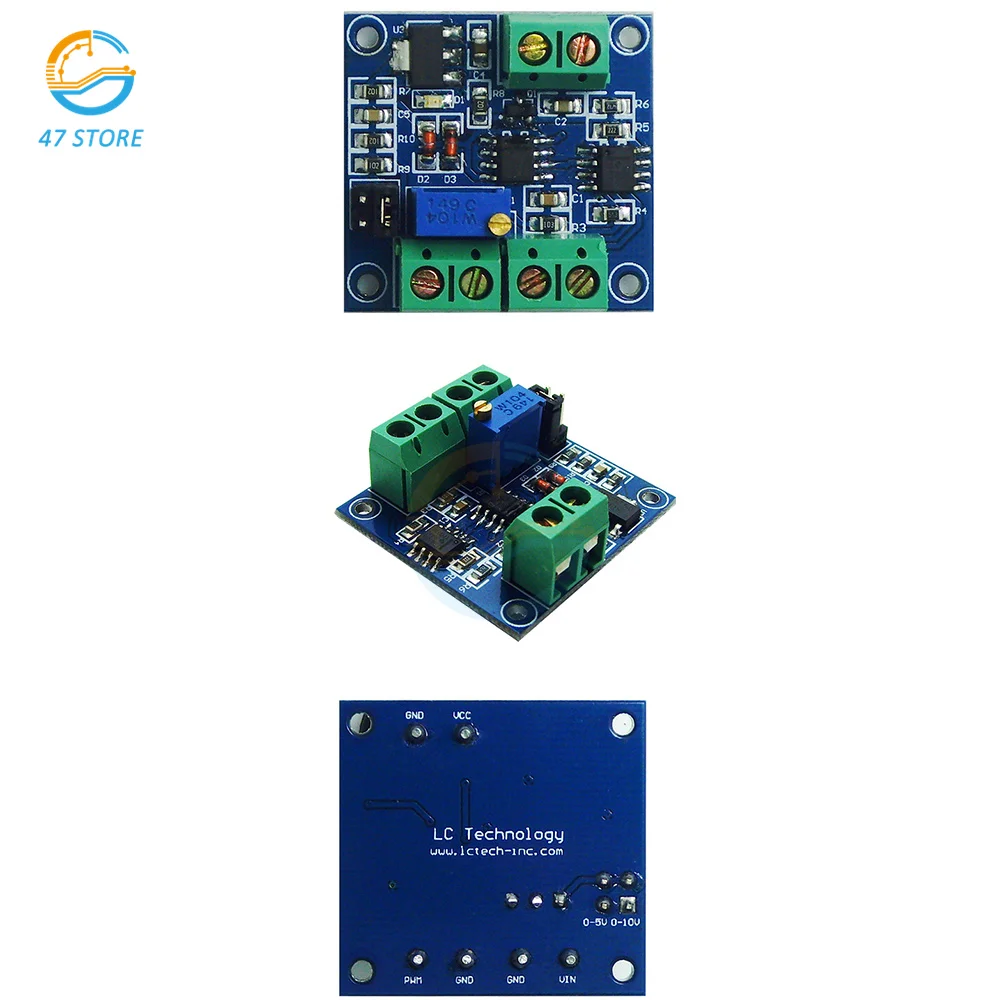

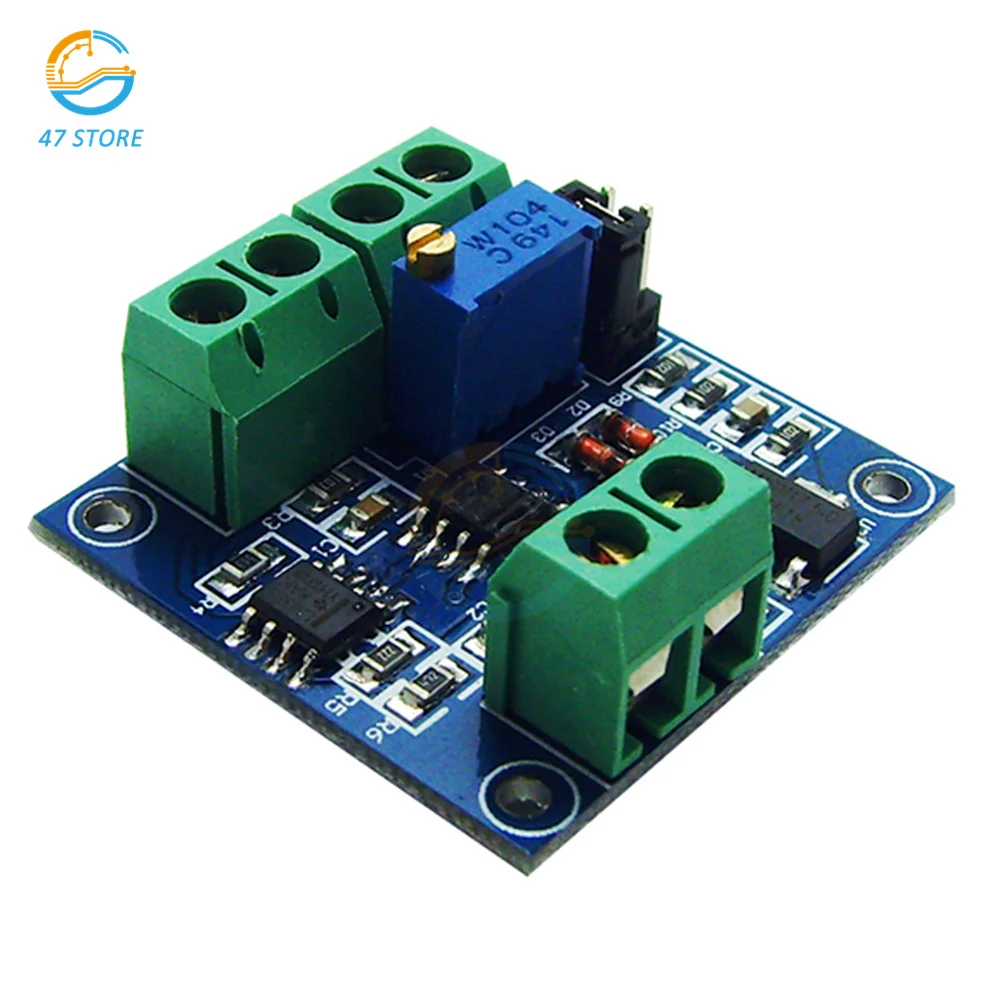

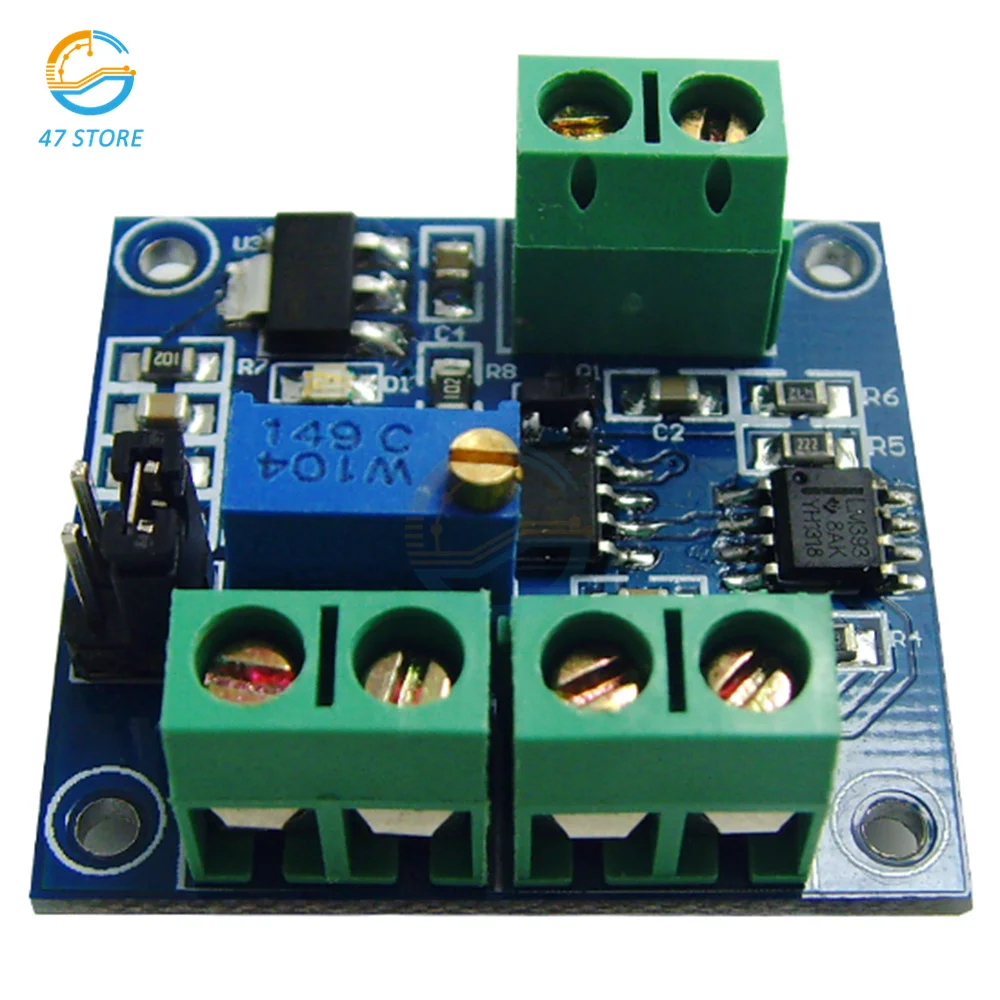

1 шт. преобразователь напряжения в ШИМ модуль 0%-100% до 0-10 В для PLC MCU цифровой в аналоговый сигнал ШИМ преобразователь модуль питания

1: широкий спектр применений

2: простота в эксплуатации, может быть настроена потенциометром

3: модуль маленький, легко носить с собой и прост в использовании;

4: внедрена технология с одним чипом;

5: просто и легко понять

Параметры продукта

1. Внедрена технология единого чипа;

2. Простота в эксплуатации, может быть настроена потенциометром;

3. Выберите различные диапазоны входного напряжения через короткое замыкание;

4. Модуль маленький, легко носить с собой и использовать;

5. Рабочее напряжение модуля: DC5V-12V;

6. Диапазон преобразования: 0-5 В/0-10 В напряжение преобразуется в 0%-100% ШИМ;

7. Допустимая погрешность: 1%-3%;

8. Выходная ШИМ Амплитуда: 5 В

9. Выходная частота ШИМ: около 50 кГц

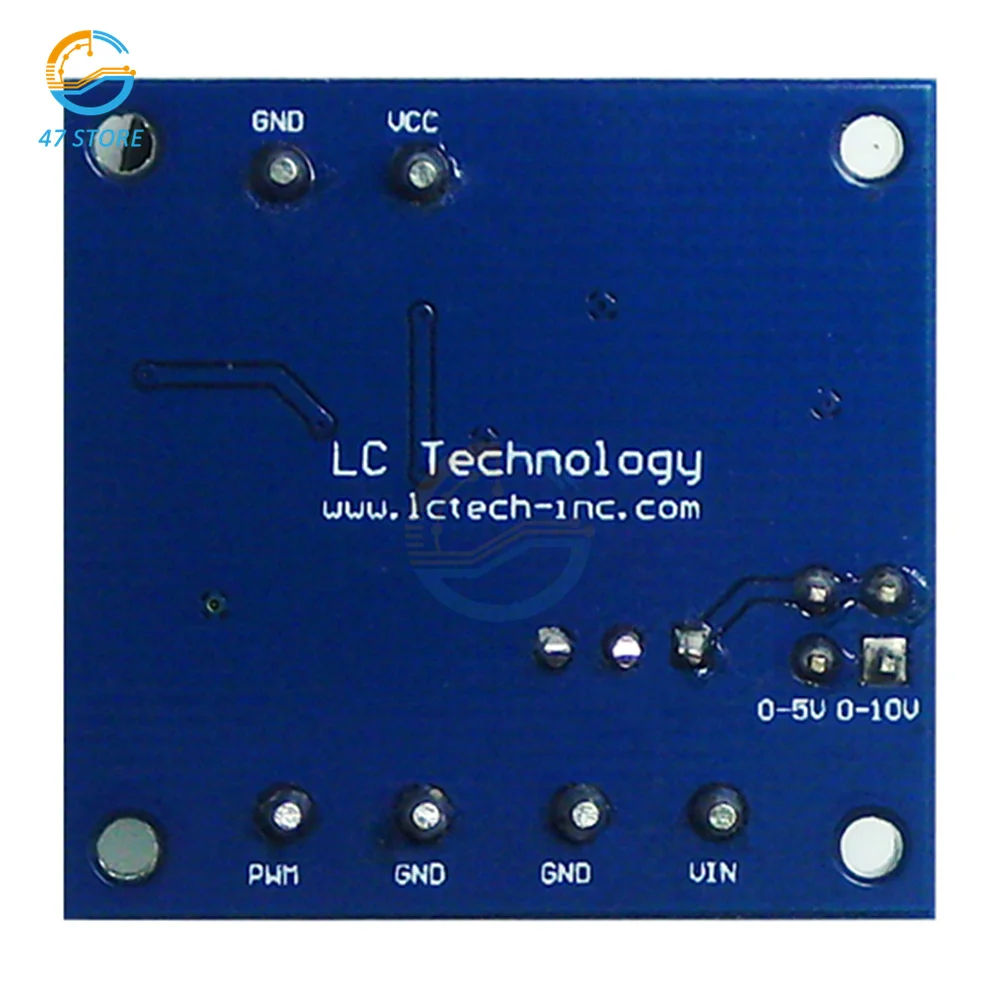

(1) VCC: Рабочая источника питания 5V-12V.

(2) GND: Рабочая мощность

(3) вин: входное напряжение 0-10 В.

(4) GND: входное напряжение заземления.

(5) GND: Выход PWM земли.

(6) ШИМ: выход ШИМ.

(7) инструкции по эксплуатации. Подключите рабочее напряжение к VCC и GND, а не к обратному, чтобы не повредить доску и устройство

(8) Подключите управляемое напряжение к vin-терминалу, диапазон напряжения делится на 0-5 В и 0-10 В в соответствии с выбранным режимом.

(9) выход на PWM терминале является PWM.

(10) рабочий цикл может регулироваться путем регулировки напряжения.

(11) точность может контролироваться путем регулировки потенциометра.

Посылка:

1 * Модуль напряжения в ШИМ
