Керамический нагревательный элемент Trianglelab 115 Вт CHC Pro Kit PT1000 быстрый нагрев для ender

Керамический нагревательный элемент Trianglelab 115 Вт CHC Pro Kit PT1000 быстрый нагрев для ender

Объявление

Керамический нагревательный сердечник официально называется серией CHC.

Он будет использоваться в качестве сердечника для изготовления различных хотэндов.

В настоящее время доступны для покупки спецификации V6, спецификации HEMERA, спецификации cr10.

Новые модели будут добавлены после марта. Это идеальный хотенд CHC. Следите за новостями.

Календарь керамического нагревательного сердечника представляет собой:

1: продукты первого поколения (2015 ~ 2017)

2: продукты второго поколения (2019 ~ 2021)

3: третье поколение новых продуктов (2022)

▉Имя:

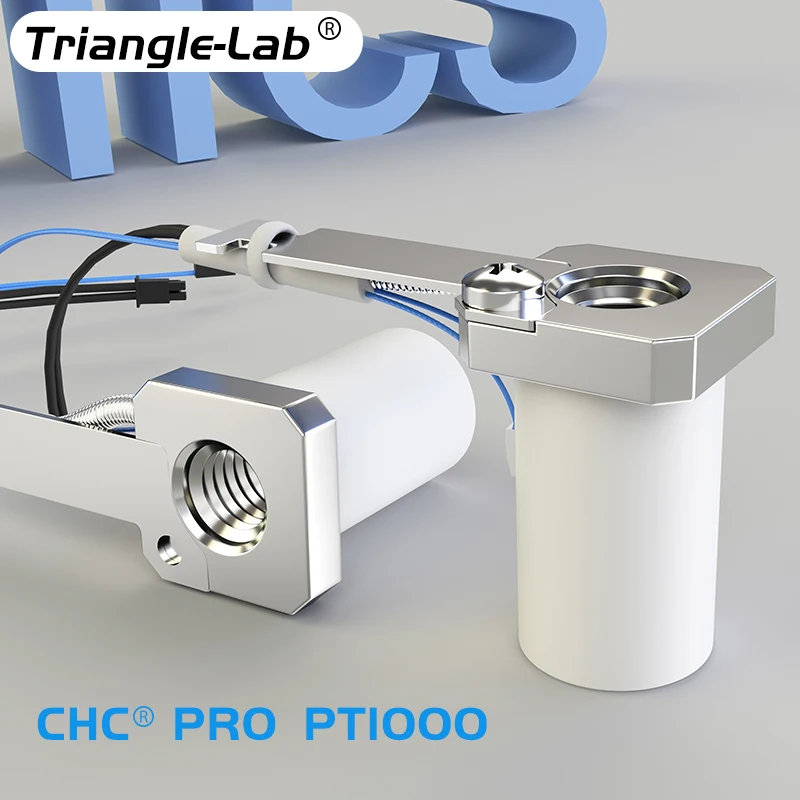

Trianglelab CHC (керамический нагревательный сердечник) Pro KIT PT1000

Подключитесь непосредственно к тепловому интерфейсу платы управления, а затем определите, какой из них выбрать в соответствии с подтягивающим резистором интерфейса. В большинстве случаев это 4,7 K Ом, пожалуйста, обратитесь к Руководству по материнской плате для получения подробной информации.

* 1010 : Pt1000 с подтяжкой 1 кОм

* 1022 : Pt1000 с подтяжкой 2,2 кОм

* 1047 : Pt1000 с подтяжкой 4,7 кОм

//marlinfw.org/docs/configuration/configuration.html#thermal-settings

▉Документация по клипперу:

Напрямую подключенный датчик pt1000. Следующие параметры доступны в секциях нагревателя, в которых используется один из этих датчиков.

Sensor _ type: PT1000

Sensor_pin:

# Вывод аналогового входа, подключенный к датчику. Этот параметр должен быть

# Предоставлено.

# Pullup_resistor: 4700

# Сопротивление (в Омах) подтягивания, прикрепленного к датчику.

# По умолчанию 4700 Ом.

//www.klipper3d.org/Config_Reference.html.

▉Дурт 3D:

//docs.duet3d.com/en/User_manual/Connecting_hardware/Temperature_connecting_thermistors_PT1000

▉Дополнительная информация:

//drive.google.com/drive/folders/11nulzVIvAlsGdDPtfe6u3rfM7EOrzPxF?usp=share_link

▉Информация о замене термистора:

https:// Drive.google.com/drive/folders/1zcrJ_0HBfoqcIaYhhwa60_IKBCYcT0Qw?usp=drive_link

▉Совместимость:

Вулкан хотенд

CR10 Hotend

Hemera Htend

Матричный экструдер

Татан Аэро

Комплект хотэнда DDB-Volcano

* Встроенный термистор PT1000

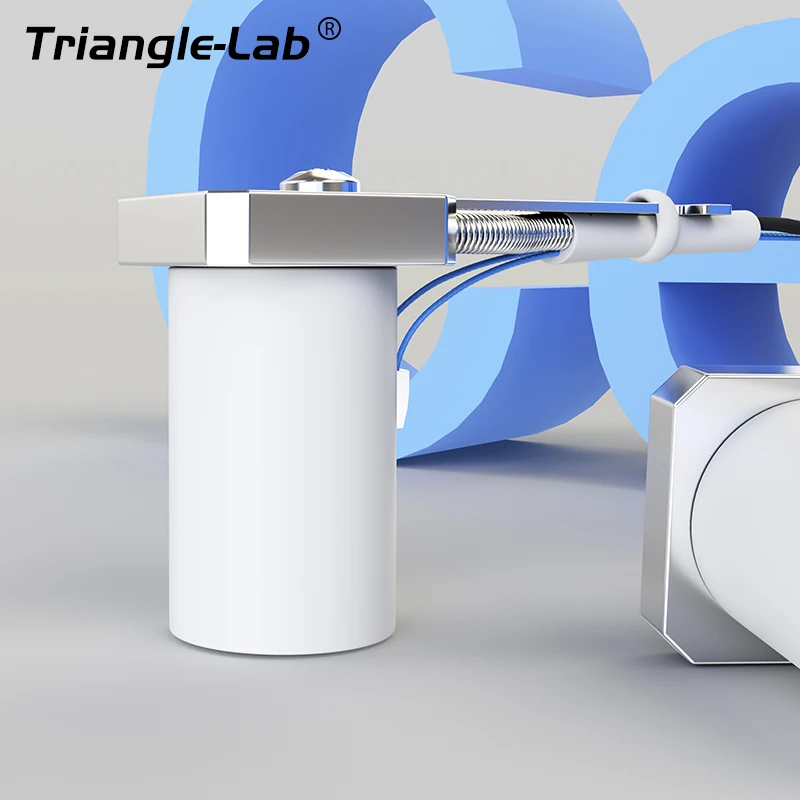

Кольцевой Нагревательный

Равномерно нагревается для получения кольца 360 °
Обогрев

Керамическое нагревательное кольцо со встроенным нагревательным кольцом с медным покрытием. Керамическая банка
Равномерно нагреваться. Быстрый нагрев. Реализует 360 ° нагревание кольца.

Поддерживает температуру до 350 ℃

Испытание мощности керамического нагревателя ID09L16

Роомтемпература 24 ℃

Контроллер BoardMKS BASE V1.4

Сопротивление при комнатной температуре 5 ± 1 Ом 24 В 115W макс.

Плата контроллера powervoltage24v постоянного тока

Прошивка marlin2.0

Без ограничения мощности нагревателя

Считайте температуру с ЖК-дисплея

Запись энергопотребления в лабораторном блоке питания при прохождении определенных температур

Обратите внимание, что температуры в таблице являются термистором, встроенным в зону плавления, а не фактическими температурами нагревательного элемента, особенно при низких температурах.

Мощность, указанная в таблице выше, была вычтена из потребления платы контроллера и ЖК-дисплея 1,03 W.

Термистор устанавливается непосредственно в блок для получения более реалистичных показаний температуры, когда материал выходит из горячего конца

Легкий дизайн, подходит для быстрой печати

Небольшой размер сжатия

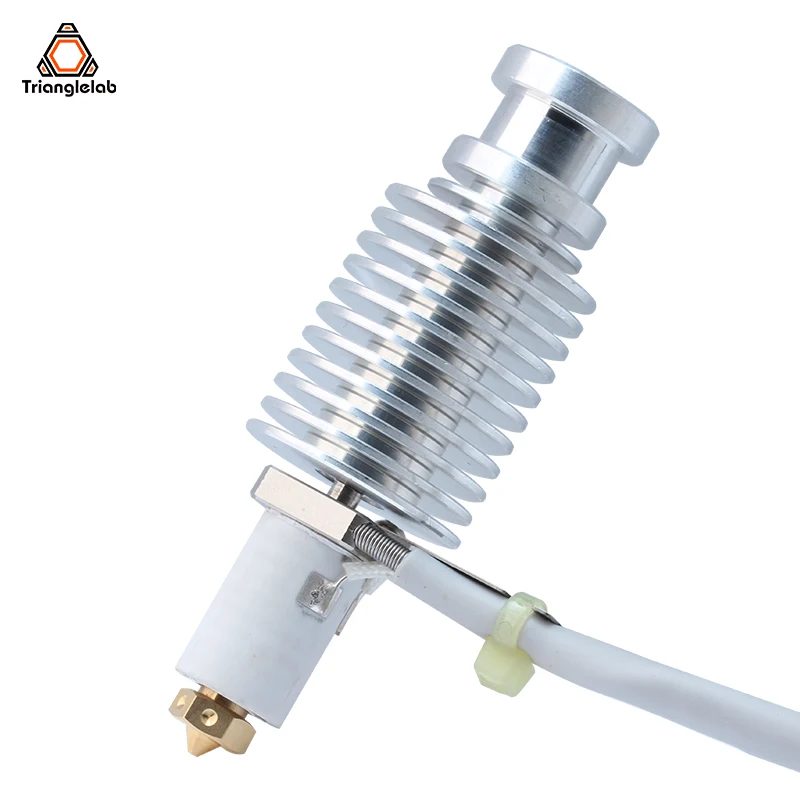

Совместим с любым радиатором V5/V6/CR10/HEMERA/MATRIX, до 350 ℃ Градусов Цельсия

24V 115W картридж нагревателя

Термистор PT1000

Set2:CHC (керамический нагревательный сердечник) Pro Kit PT1000 24V
