Американская Классическая схема Dynaco ST70 6U8 push EL34 печатная плата усилителя LG-68F/D
Описание товара
Американская схема Dynaco ST-70, 6U8 толкает EL34 для усиления 2 × 45 Вт, что также является типичной схемой. Dynaco является известным американским производителем трубных усилителей, а трубы, такие как 6550/EL34/5881/6CA 7, используется для этой цепи.Есть следующие два:О: два толкателя 6U8 на LG-68D плате не включают источник питания. Размер платы составляет 240х110мм, а толщина платы-2 мм. Схема и монтажная плата показаны на рисунке ниже. 4 трубки питания EL34 не на плате, но закреплены на шасси и подключены.
Флуоресцентный

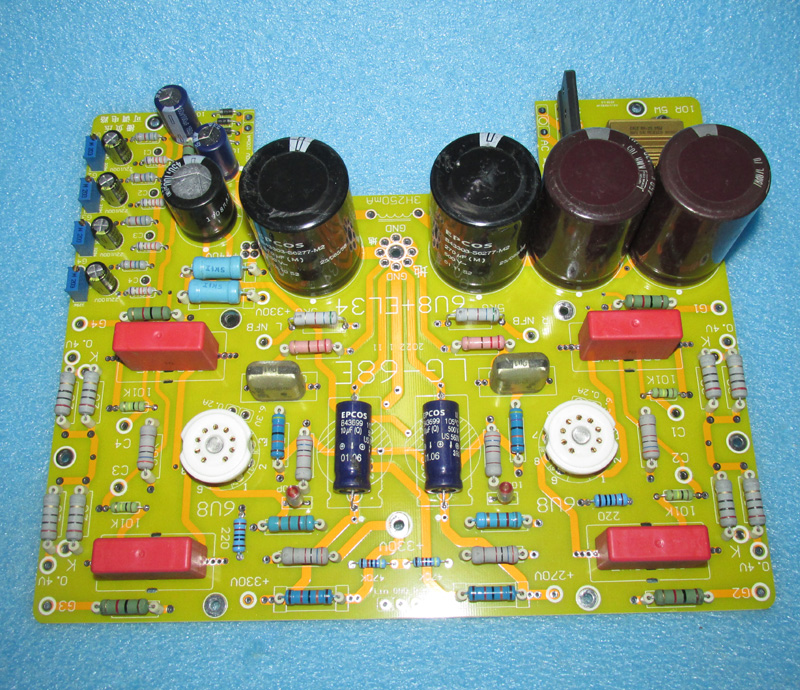

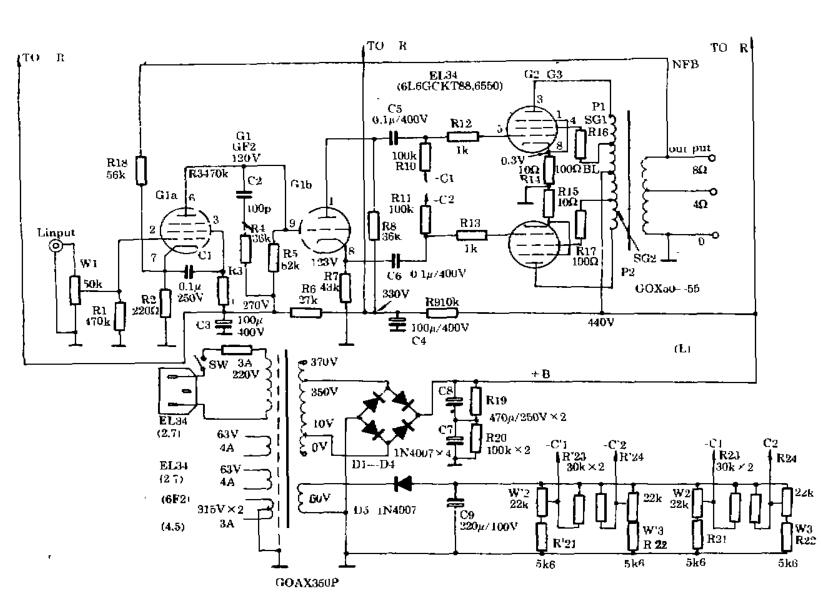

B: полная схематическая схема и печатная плата LG-68E выпрямления, фильтрации и фиксированного отрицательного давления сетки следующим образом, размер платы составляет 240mmX195mm
Схематическая схема выходного фиксированного отрицательного напряжения ворот выглядит следующим образом

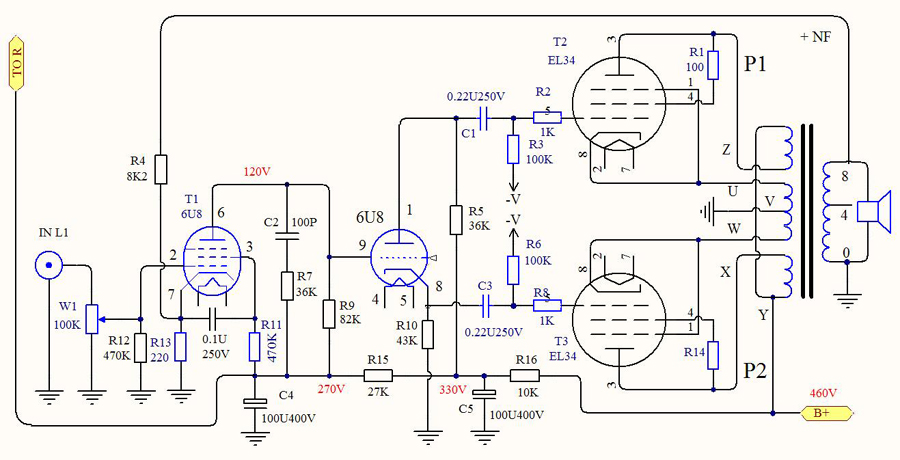

Принципиальная схема самостоятельного смещения катод отрицательные отзывы выглядит следующим образом, а на выходе принимает выходной цепи британского QUAD Усилитель мощности.
Компоненты резистора-конденсатора могут быть установлены на обратной стороне для электронной экспозиции, пожалуйста, оставьте сообщение перед покупкой.

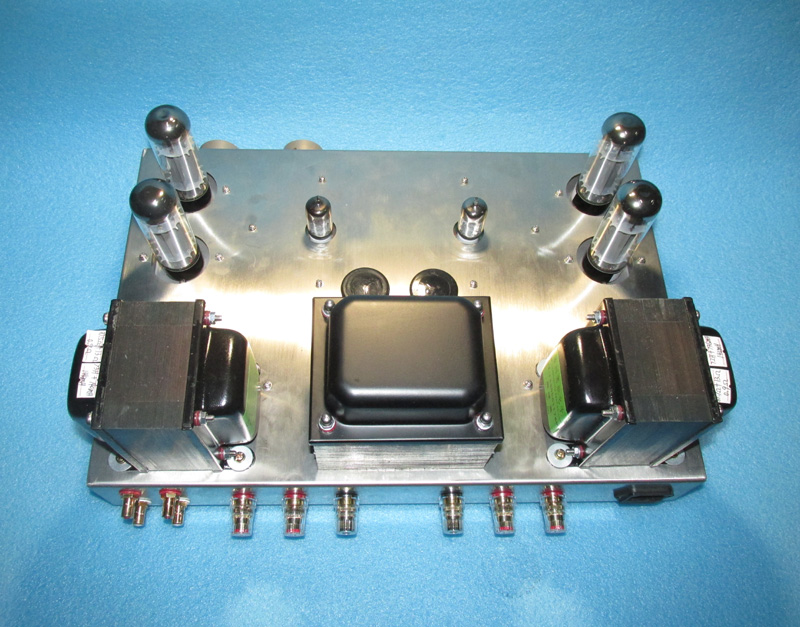

Эффект установленной машины как показано ниже, трубка и конденсатор подвергаются воздействию.

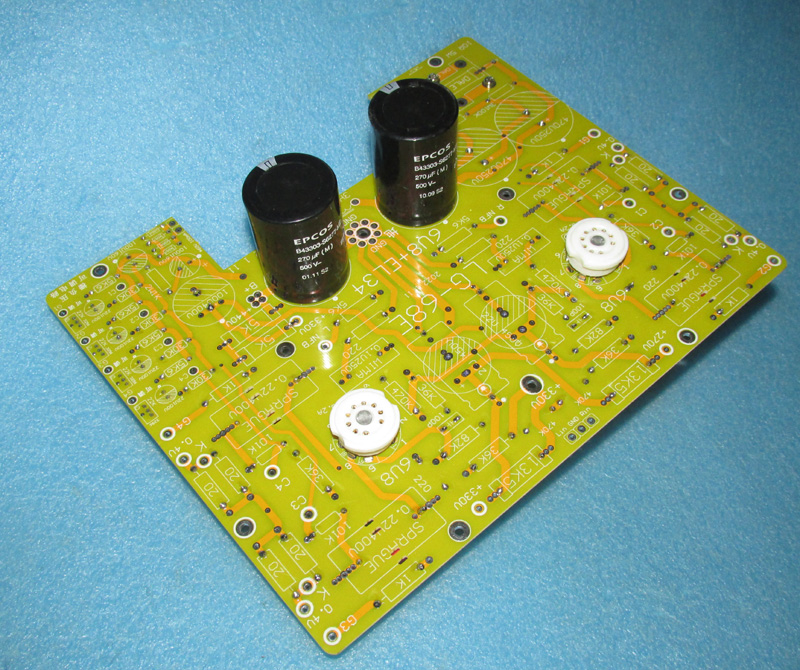

Изысканная FR4 Двухсторонняя доска из стекловолокна, размер доски 240 × 195 мм, толщина доски 2 мм. 6A1000V импортный плоский мост, 4 Nissan и немецкие конденсаторные фильтры, 2 Позолоченные керамические розетки, немецкая WIMI емкостная муфта, импортные отечественные прецизионные резисторы с большим запасом. Конструкция шаг компонента, шаг заголовка и размер отверстия штыря является разумным, и RC компоненты могут быть собраны и сварены с обеих сторон. Параметры напряжения, сопротивления и емкости отмечены на плате, производительность цепи отличная, проводка разумная и заземленная, и линия Тихая. До тех пор, пока проводка верна, одноразовый успех-это быстрый путь к успеху. Также подходит для толкания 6550, KT88, EL34, 6L6G, 5881, 6CA7, 6P3P, 6P14 и других силовых трубок.
Седло клапана спроектировано с круглыми и плоскими отверстиями для ног. Плоское Контактное отверстие легче припаять, чем круглое Контактное отверстие, и оно подходит для обычных серебряных керамических наконечников и американских CMC тефлоновых розеток. Расстояние между двумя трубными гнездами составляет 120 мм слева направо. Примечание: гнездо должно быть собрано с символами, не обращено вспять.
Идентификация порта на плате детализирована, а отзывы на вход, выход, отзывы, дроссельная катушка, силовой трансформатор, выходной трансформатор, катодный порт, нить и т. д. отмечены подробно, И монтажная проводка проста и не сложна.
Источник питания печатной платы: Высокое напряжение 350V25 0mA источник питания, Филамент 6.3V 3A источник питания, сетка отрицательного давления 80V10 0mA источник питания.
Характеристики линии: силовая трубка может быть самоотверженной или фиксированной. Вы можете использовать супер линейный выходной трансформатор или катодный отрицательный отзывы выходной трансформатор, который является гибким и удобным в использовании.
Когда цепь использует фиксированное напряжение смещения, катодные резисторы 3W20 ohm (8 штук) из 4 силовых трубок на плате не установлены.
Когда цепь использует самоуклон, четыре резисторы 1W 101K на плате не установлены и не используются, И некоторые цепи с отрицательным напряжением сетки 60 в не установлены или не используются.
Примечание: 4 силовых трубки EL34 не на плате, они закреплены на шасси и соединены навесом.
