Описание:
Мини-регулятор температуры может как сделать Отопление и охлаждение сжатым, Диапазон измерения температуры: -50 °C-110 °C.
Красный + синий дисплей 2 цветов позволяет легко различать и больше удобства для лучшей читаемости.
Автоматическое охлаждение или нагревание постоянной температуры.
Высокотемпературная сигнализация, когда температура достигает установленной температуры, контроллер будет оповещать.
Релейный выход. Все параметры настройки могут быть сохранены после короткого замыкания.
Широко используется для бытовой морозильной камеры, резервуара для воды, холодильника, промышленного охладителя, парохода и других небольших температурных систем.
Характеристики:
Материал: АБС-пластик
Цвет: черный
Источник питания: 110-220 В переменного тока
Диапазон контроля температуры: -50 °C-110 °C
Коэффициент разрешения: 0,1 °C(-9,9-99,9); 1 °C (другой диапазон)
Цвет отображения: красный/синий
Точность измерения: ± 0,1 °C
Точность управления: 0,1 °C
Датчик: NTC10K водонепроницаемый датчик
Экологические требования: -10-60 °C, влажность 20%-85% RH
С зондом контроля температуры 100 см NTC 12 В/24 В/220 В (опционально)

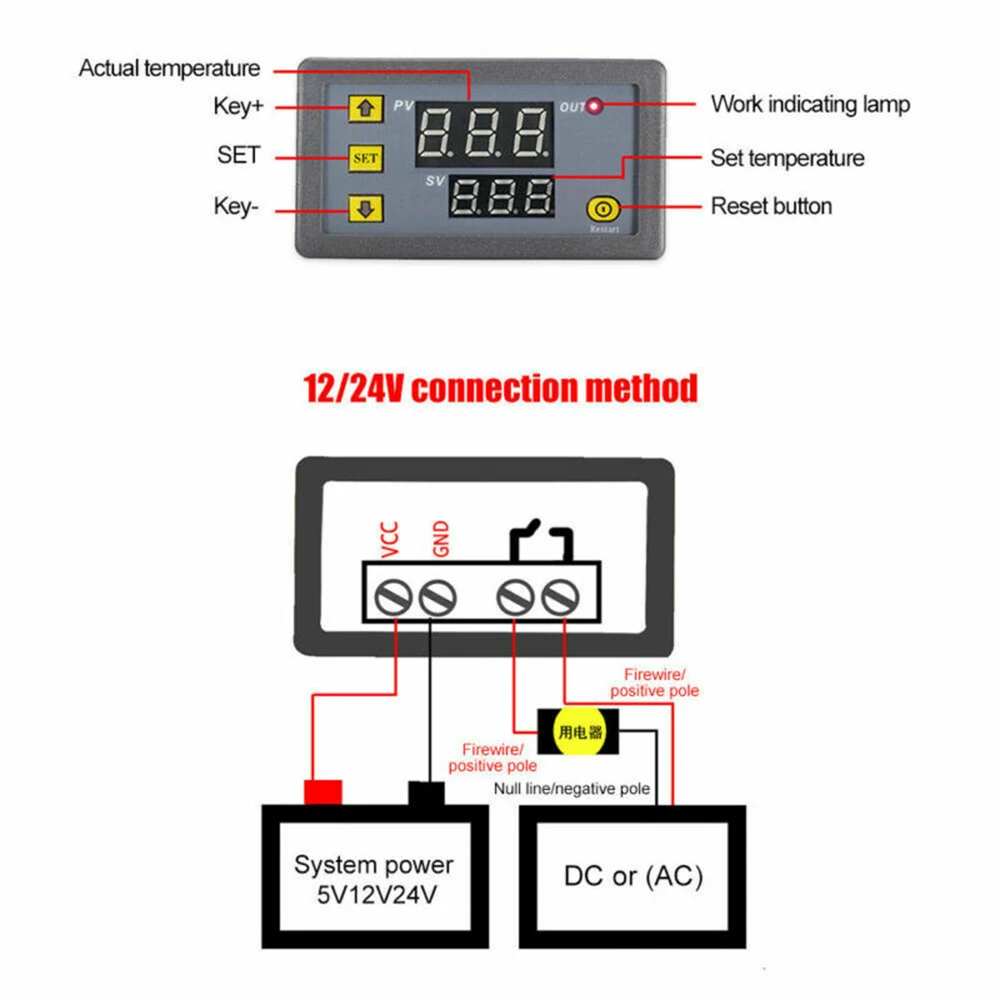

Схема проводки:
12 В постоянного тока:
![]()
24 В постоянного тока:
![]()
110-220 В переменного тока:
![]()

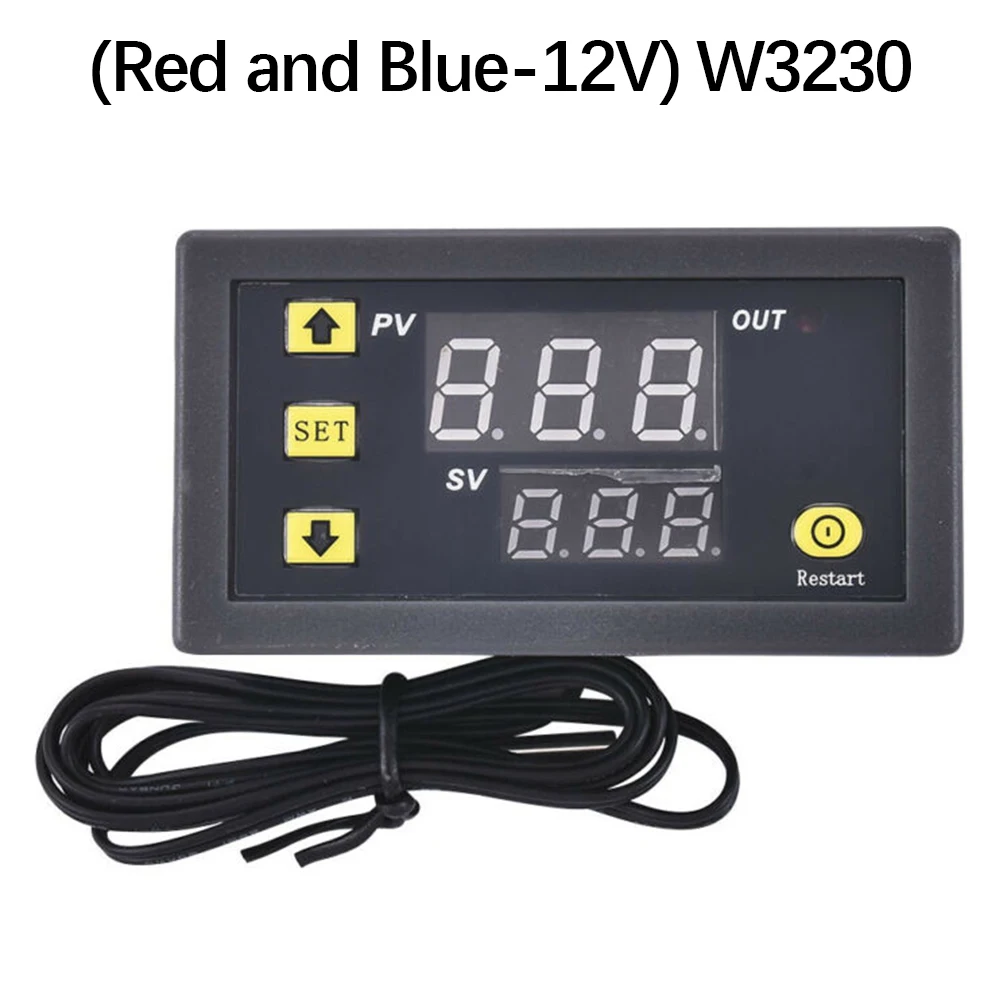

Посылка включает:1 шт. x W3230 AC 110-220 В/DC 12 В цифровой термостат регулятор температуры регулятор нагрева охлаждения термостат инструменты-55-120 градусовИнструкции:Подключите источник питания и оборудование для питания к контроллеру. В это время он отображается как измерение температуры. Нажмите один раз, температура дисплея мигнет, нажмите +-чтобы установить желаемую температуру (нажмите +-чтобы быстро поднять и снизить) после окончания, нажмите кнопку SET, чтобы подтвердить возврат. В это время контроллер автоматически выполняет реле Вкл/Выкл в соответствии с настройками! Выход термостата представляет собой реле 20A, которое удовлетворяет различные мощные нагрузки. Когда цепь управления подключена, термостат может быть приведен в действие. В это время на дисплее отображается температура окружающей среды.Светильник индикатора, описание состояния цифровой трубкиСветильник индикатора: мигание указывает на задержку запуска или охлаждения, всегда на означает, что реле закрытоЦифровая трубка: дисплей LL является датчиком открытой цепи, пожалуйста, следуйте инструкциям для подключения датчика; Дисплей HH находится вне диапазона измерения, термостат будет принудительно открыть реле; дисплей --- для высокотемпературной сигнализацииОписание функции параметраНажмите и удерживайте набор в течение 5 секунд, чтобы войти в настройки главного меню, нажмите +-для переключения P0...P6, длительное нажатие или 10 секунд без действия кнопки, контроллер автоматически подтверждает возврат.Режим охлаждения и нагрева P0Нажмите и удерживайте набор в течение 5 секунд, чтобы отобразить P0, нажмите Установить один раз, чтобы установить рабочий режим, нажмите +-для переключения [режим нагрева H is] [Режим охлаждения C] нажмите кнопку SET один раз для возврата, длительное нажатие или 10 секунд без кнопки контроллера автоматически подтвердит выполнение.В режиме охлаждения: когда значение измерения температуры ≥ точка заданного температурного режима, реле охлаждения закрыто и холодильник запущен; Когда значение измерения температуры ≤ точка заданного температурного режима-разница в возврате, реле охлаждения выключено и холодильник выключен.В режиме нагрева: когда значение измерения температуры ≤ точка заданного значения, реле для нагрева включается и нагреватель запускается; Когда значение измерения температуры ≥ точка заданного температуры + гистерезис, реле для нагрева выключено и нагреватель выключен.P1 Настройка гистерезисаНажмите и удерживайте набор в течение 5 секунд, чтобы отобразить P0, нажмите +-чтобы переключиться на P1, нажмите Установить один раз, чтобы вернуть разницу, нажмите +-чтобы установить разницу в 0,1-15, нажмите кнопку SET один раз после завершения, нажмите кнопку SET или 10 секунд без кнопки контроллер движения автоматически подтверждает завершение.В режиме охлаждения: когда значение измерения температуры ≥ заданное значение, реле закрыто, холодильник запускается; Когда значение измерения температуры ≤ заданное значение-значение разницы, реле выключено и холодильник выключен.Например, если окружающая среда 30 °C, установленное значение 25 °C, и гистерезис установлен до 2 °C. После включения питания реле закрывает холодильник для запуска. Когда охлаждение достигает 23 °C, реле выключает холодильник и холодильник выключен. Открытая температура начинает повышаться. Когда он поднимается до установленного значения 25 °C, реле снова закрывает холодильник, поэтому повторная Температура контроля цикла не выше 25 °C.В режиме нагрева: когда значение измерения температуры ≤ заданное значение, реле включается и нагреватель начинается; Когда значение измерения температуры ≥ заданное значение + значение разницы, реле выключено и нагреватель выключен.Например, если окружающая среда 10 °C, установленное значение 25 °C, и гистерезис установлен до 2 °C. После включения питания реле закрывает нагреватель для запуска. Когда нагревается до 27 °C, реле выключает нагреватель и нагреватель выключен. Температура on начинает снижаться. Когда он падает до установленного значения 25 °C, реле закрывает нагреватель, чтобы начать снова, поэтому повторный цикл контроля температуры не ниже 25 °C.P2 Максимальная настройка температуры верхний пределЧтобы избежать опасности слишком высокой температуры из-за неправильной работы других, термостат имеет функцию верхнего предела наивысшей настройки, что ограничивает диапазон установки самой высокой температуры, контролируемой термостатом.Нажмите и удерживайте в течение 5 секунд, чтобы отобразить P0, нажмите +-чтобы переключиться на P2, нажмите Установить один раз, чтобы установить верхний предел, нажмите +-чтобы установить самую высокую установленную температуру, максимальное значение 110, нажмите кнопку SET один раз после завершения, Нажмите SET или 10, вторая кнопка не нажимается, и контроллер автоматически подтвердит завершение.Например: установка до 60 температурных точек может быть установлена только до 60 ° C. Если заданная температура должна быть расширена, необходимо сначала отрегулировать верхний предельный набор значений.Минимальная температура P3 нижний пределВо избежание засорения льда, вызванного неправильной работой других, регулятор температуры имеет самую низкую настройку верхних и нижних предельных функций, что ограничивает диапазон установки самой низкой температуры, контролируемой термостатом.Нажмите и удерживайте в течение 5 секунд, чтобы отобразить P0, нажмите +-чтобы переключиться на P3, нажмите Установить один раз, чтобы установить минимальный нижний предел, нажмите +-чтобы установить самую низкую установленную температуру, самое низкое значение-50, нажмите Установить один раз после завершения, Нажмите SET или контроллер автоматически подтвердит завершение без действия кнопки в течение 10 секунд.Например: установить до 2 температурных точек можно только установить до 2 °C минимум. Если заданная температура должна быть расширена ниже, то сначала необходимо скорректировать установленное значение нижнего предела.P4 температурная коррекцияКогда измеренная температура отклоняется от стандартной температуры или из-за особых потребностей оборудования пользователя, эта функция используется для коррекции. Скорректированная температура = температура перед коррекцией + значение коррекции допустимый диапазон-7,0 ~ 7,0.Нажмите и удерживайте набор в течение 5 секунд, чтобы отобразить P0, нажмите +-чтобы переключиться на P4, нажмите Установить один раз, чтобы исправить, нажмите +-чтобы установить значение коррекции, нажмите Установить один раз после завершения, длительное нажатие или 10 секунд без кнопки контроллера автоматически подтверждает завершение.К примеру, нормального отображения составляет 25 градусов; В тех случаях, когда температура корректируется до 0, он отображает 25 градусов; В тех случаях, когда температура корректируется до 1,5, он показывает 26,5 градусов; В тех случаях, когда температура корректируется в 1,5, он показывает 23,5.Время запуска задержки P5 (единица измерения: минута)Когда холодильник или обогреватель работает с задержкой, функция задержки может быть включена для защиты срока службы устройства.Нажмите и удерживайте набор в течение 5 секунд, чтобы отобразить P0, нажмите +-чтобы переключиться на P5, нажмите Установить один раз, чтобы установить время запуска задержки-минуту, нажмите +-чтобы установить 0-10 минут, нажмите «set» для возврата после завершения, нажмите «SET» или «10 секунд», контроллер действия без кнопки автоматически подтвердит завершениеВ режиме охлаждения: при первом включении питания, если текущая температура ≥ заданное значение, холодильник не начнет охлаждение немедленно, И он должен работать после установленного времени задержки.В режиме нагрева: при первом включении питания, если текущая температура ≤ заданное значение, Нагреватель не начнет нагреваться немедленно, И он должен работать после установленного времени задержки.Чиллер начинается сразу, когда время простоя между двумя запусками чиллера или нагревателя больше установленного значения времени запуска задержки.Когда интервал остановки между двумя запусками холодильника или нагревателя меньше установленного значения времени начала задержки, устройство может начать работу после перезапуска установленного времени задержки набора после запуска. Время задержки рассчитывается с момента отключения.Например, задержка установки составляет 5 минут в состоянии охлаждения, охлаждающее устройство начинает задерживаться после включения питания, а холодильник включается через 5 минут. Когда достигается требуемая температура, холодильник останавливается, и время начинается, когда следующий Запуск охлаждения завершится. Работа, неоконченные сроки должны ждать окончания таймера для работы, светодиодный индикатор мигает во время задержки.Когда старт задержки установлен на 0, он равен функции задержки выключения.Как сохранить настройкиЕсли вы хотите сохранить заданные данные, установите P7 для включения, когда температура установлена и мощность выключена. В этот чехол, последние настройки будут сохранены при отключении электричества.СбросИз-за некоторых человеческих причин внутренняя настройка термостата путает. Для установки времени требуется много времени. В этот чехол, вы можете использовать эту функцию, чтобы восстановить заводские настройки. В выключенном состоянии нажмите и удерживайте кнопки + и-одновременно. Затем включите, все вышеуказанные параметры будут восстановлены до заводских настроек.
