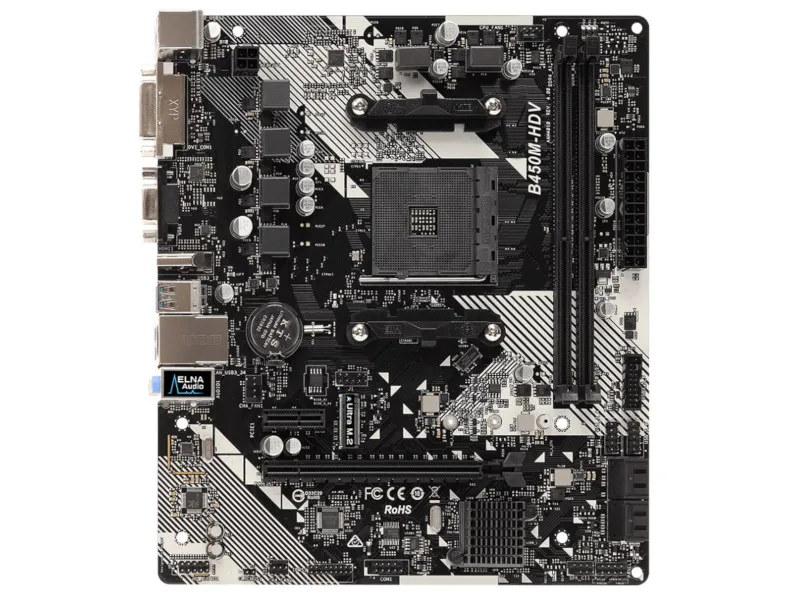

Материнская плата ASRock B450M-HDV R4.0 |

Полное описание
Разъём AMD AM4. Поддержка DDR4 3200+. 1 PCIe 3.0 x16, 1 PCIe 2.0 x1. Устройство графического вывода данных : HDMI, DVI-D, D-Sub. 6 USB 3.1 Gen1 (2 передних, 4 задних). Форм-фактор Micro ATX.
Техническое описание
Процессор


Разъём AMD AM4
Система питания 6
Поддержка CPU до 105Вт


Чипсет


AMD Promontory B450


Память


Двухканальная память DDR4
2 x DDR4 DIMM
Процессоры AMD Ryzen (Matisse) поддерживают память DDR4 3200/2933/2667/2400/2133 ECC и non-ECC, безбуферную память
Процессоры AMD Ryzen (Pinnacle Ridge) поддерживают память DDR4 3200+(OC) / 2933(OC) / 2667/2400/2133 ECC и non-ECC, безбуферную память
Процессоры AMD Ryzen (Picasso) поддерживают память DDR4 2933/2667/2400/2133 non-ECC, не буферизованная
Процессоры AMD Ryzen (Summit Ridge) поддерживают память DDR4 3200+(OC) / 2933(OC) / 2667/2400/2133 ECC и non-ECC, безбуферную память
Процессоры AMD Ryzen (Raven Ridge) поддерживают память DDR4 3200+(OC) / 2933/2667/2400/2133 non-ECC, не буферизованная
Максимальный объем памяти: 32 Гб
Золотые контакты 15μ Gold на разъемах DIMM


BIOS


128Мб AMI UEFI BIOS с графической оболочкой
Поддержка "Plug и Play"
Совместим с событиями «ACPI 5.1 wake-up»
Поддерживает jumperfree
Поддержка SMBIOS 2.3
DRAM mульти-регулировка напряжения


Графическое ядро


Встроенная графика AMD Radeon серии Vega в APU Ryzen Series
DirectX 12, Pixel Shader 5.0
По умолчанию общая память составляет 2ГБ. Её максимальный объём составляет 16ГБ.
Три устройства графического вывода данных: D-Sub, DVI-D и HDMI
Поддержка трех мониторов
Поддержка HDMI с максимальным разрешением до 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @30Гц
Поддержка DVI-D с максимальным разрешением до 1920x1200 @60Гц
Поддержка D-sub с максимальным разрешением до 2048x1536 @60Гц
Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим совместимый HDMI-монитор)
поддерживает HDCP 1.4 для выходов DVI-D и HDMI
Воспроизведение видео 4K Ultra HD (UHD) через порты HDMI


Аудио


7.1-канальный HD-кодек (Аудиокодек Realtek ALC887)
Защита от скачков напряжения
Аудио-конденсаторы ELNA


ЛВС


PCIE Gigabit LAN 10/100/1000 Мб/с
Realtek RTL8111H
Поддержка Wake-On-LAN
Защита от молнии и электростатических разрядов
Поддержка энергосберегающего стандарта Ethernet 802.3az
Поддержка PXE


Разъемы


1 x PCI Express 3.0 x16 (PCIE2: в режиме x16, x8, x4)
1 x PCI Express 2.0 x1


Хранение


4 x SATA3 6.0 Гб/с, с поддержкой функций RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и Hot Plug
1 x pазъем Ultra M.2, с поддержкой устройств M.2 SATA3 6.0 Гб/с M Key 2242/2260/2280 и M.2 PCIe вплоть до Gen3 x4 (32 Гб/с) (с процессором Matisse, Picasso, Summit Ridge, Raven Ridge и Pinnacle Ridge) или до уровня Gen3 x2 (16 Гбит/с) (с процессорами Athlon 2xxGE)


Коннекторы


1 x COM
1 x TPM
1 x Коннектор Chassis Intrusion и разъем динамика
1 x Разъем для подключения вентиляторов процессора (4-pin)
2 x Разъем для подключения вентиляторов корпуса (1 x 3-pin, 1 x 4-pin)
1 x 24-контактный разъем питания ATX
1 x 4-контактный разъем питания 12 В
1 x Вывод аудио на переднюю панель корпуса
2 x USB 2.0 (поддержка до четырех USB 2.0) (Защита от электростатических разрядов)
1 x USB 3.1 Gen1 (поддержка до двух USB 3.1 Gen1) (Защита от электростатических разрядов)


Задняя панель ввода/вывода


1 x PS/2 порт для клавиатуры и мышки
1 x D-Sub
1 x DVI-D
1 x HDMI
2 x USB 2.0 (Защита от электростатических разрядов)
4 x USB 3.1 Gen1 (Защита от электростатических разрядов)
1 x RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED)
Разъёмы HD-аудио: Линейный вход / Передние динамики / Микрофон


Форм-фактор


Форм-фактор Micro ATX: 23.0 см x 20.1 см
Твердотельные конденсаторы


ОС


Совместимость с Microsoft Windows 10 64-bit

---
