Электронный комплект сделай сам guangzhou tower led проект пайки bluetooth Wi-Fi управление

Электронный комплект сделай сам guangzhou tower led проект пайки bluetooth Wi-Fi управление

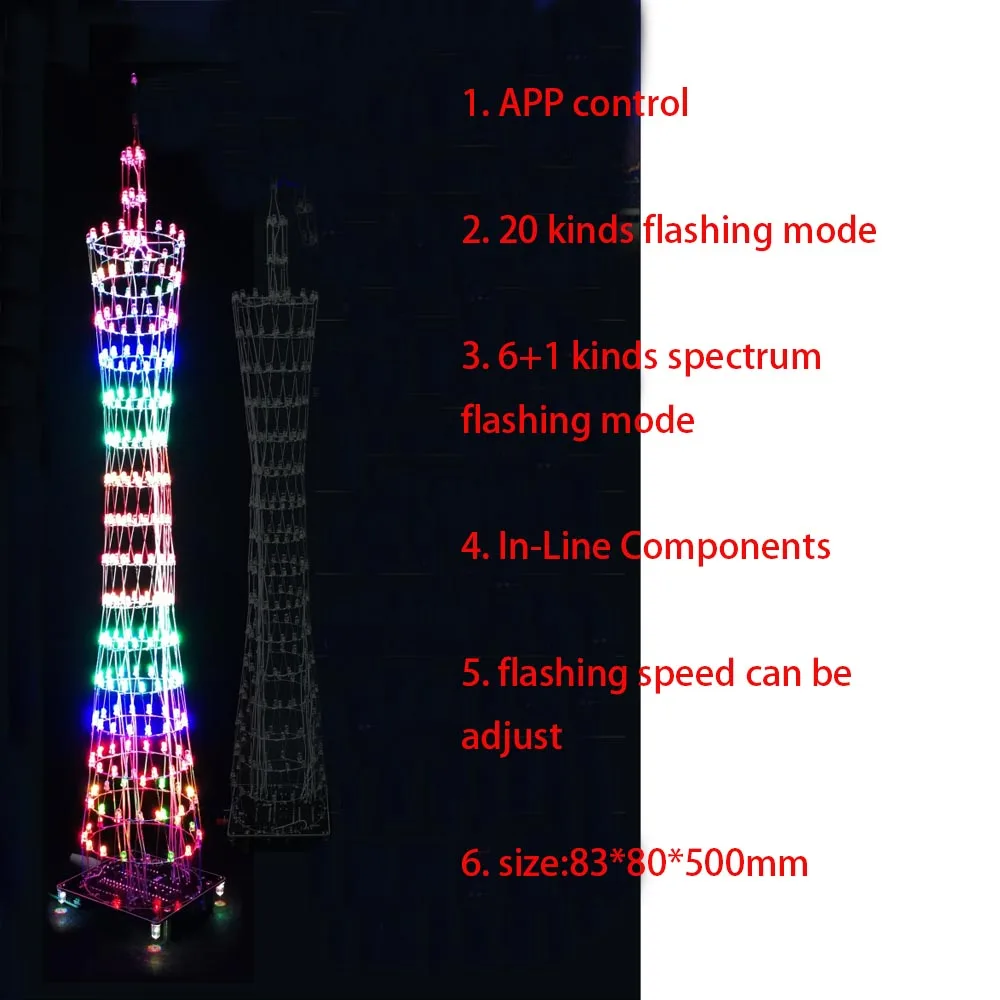

1. 20 автономных анимаций, 6 + 1 режимов спектра, каждая анимация была тщательно разработана и отлажена, и эффект очень ослепительный.

2. Модуль Wi-Fi и модуль Bluetooth были тщательно разработаны и отлажены на печатной плате, а расстояние линейной передачи может достигать 10-20 метров.

3. Мобильный телефон подключен к Bluetooth, и мобильный телефон может использоваться для воспроизведения музыки с аудио. После подключения к WiFi, вы можете использовать специальное приложение для работы.

4. Он питается от универсального шнура питания постоянного тока, который более удобен в использовании. Шнур питания длиной 1 метр и может быть установлен на рабочем столе по желанию.

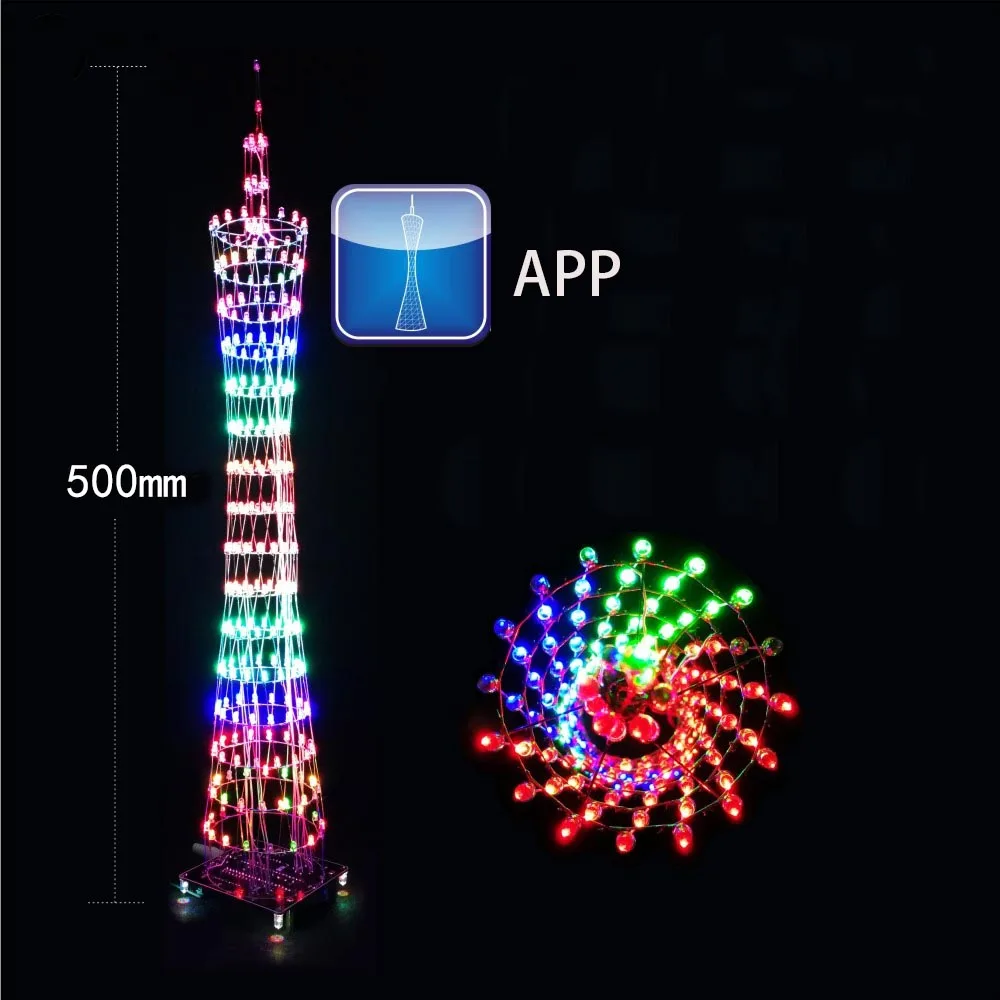

5. Размеры: 83 мм × 80 мм x 500 мм

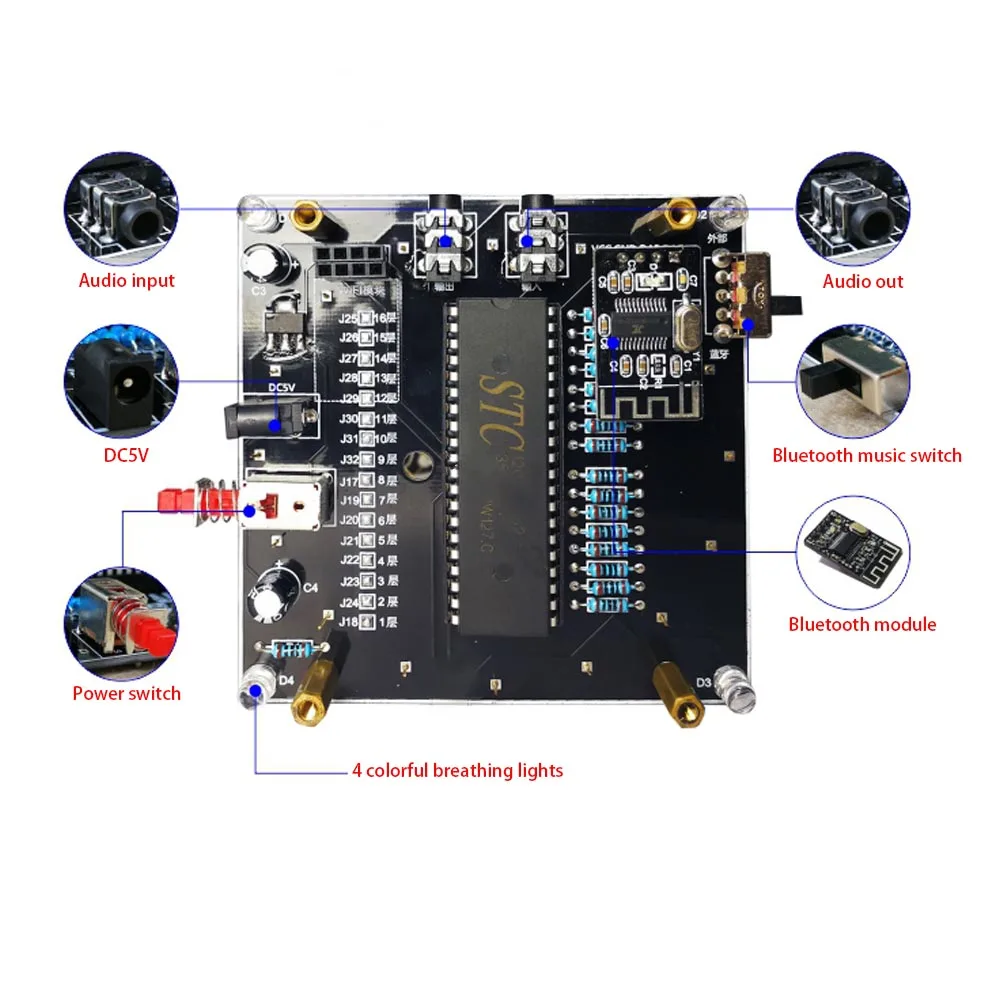

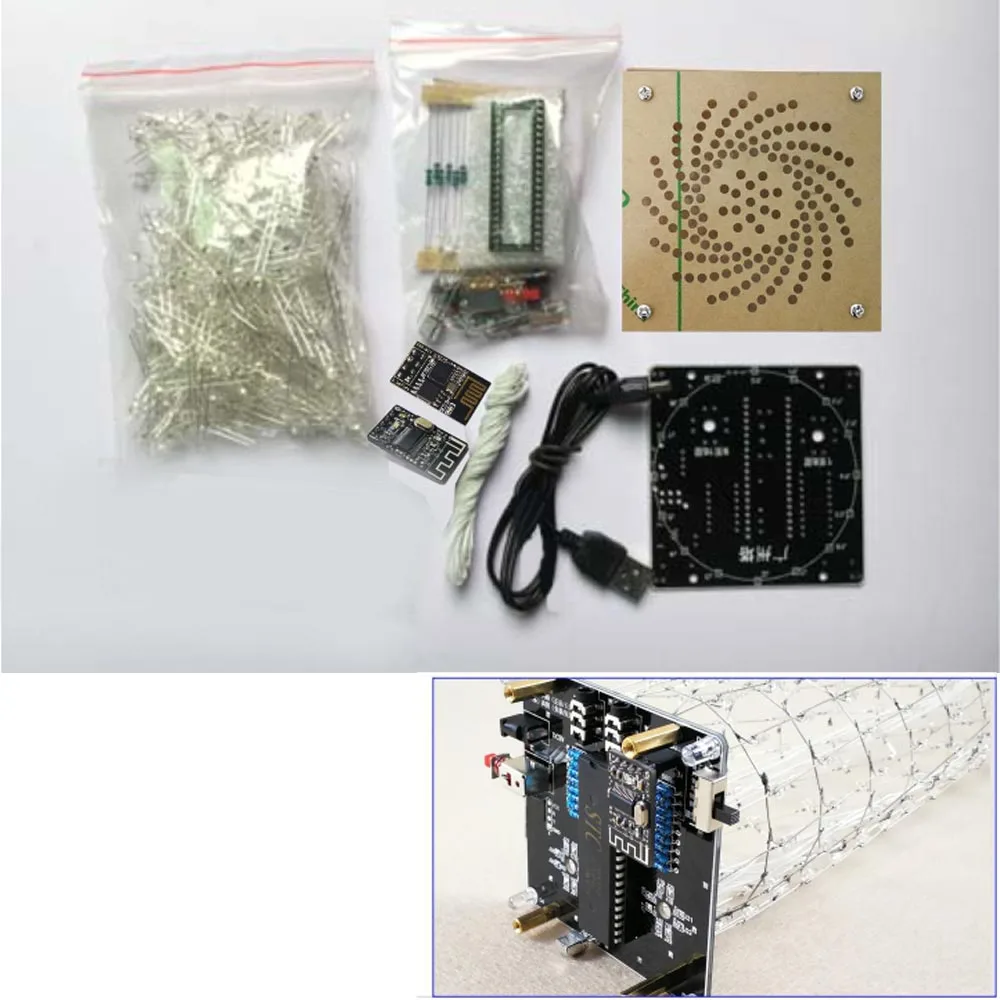

Задняя панель состоит из печатной платы и компонентов, которые вам нужно припаять самостоятельно. 278 ламп образуют трехмерное пространство в форме маленькой талии (около 320 светодиодов поставляются) электронный комплект, разработанный в форме башни Гуанчжоу, представительного здания в Гуанчжоу. С 20 видами автономной анимации, он также может передавать через bluetooth и прыгать с ритмом музыки, показывая очень великолепный эффект. Версия приложения Guangzhou Tower имеет полный плагин, и сварка проста. С беспроводным пультом дистанционного управления, вы можете переключать различные режимы по желанию. (peaker не входит в комплект, необходимо приобретать отдельно)

Кристаллы: 22,1184 МГц 1 шт.

Емкость 30pf:C1, C2 2 шт

Переключатель: S2 1 шт.

Разъем питания постоянного тока: P1 1 шт.

Вставные резисторы 56R:R1,R4, R19 18 шт.

Вставной резистор 100К: R2 2 шт

Самоблокирующийся переключатель: S 1 шт.

Электронные конденсаторы 470 мкФ: C3,C4 2шт

Светодиодный: D1,D2,D3,D4 4 шт.

4P розетка 3 шт

40P IC розетка: U7 1 шт.

Stc12c5a60s2: U7 1 шт

WIFI модуль: WIFI 1 шт.

Модуль bluetooth 1 шт.

AMS1117-3.3 1 шт.

Провод 1 шт.

Шаблоны 1 шт.

Латунная колонна M3 * 15 4 шт

М3*6 винт 4 шт

Аудиоразъем 2 шт.

Аудиокабель 1 шт.

DC3.5 кабель питания 1 шт.

Печатная плата 1 шт.

3 мм цветной светодиод 320 шт

Совет: micro-контроллер уже загрузил программу, не стесняйтесь загружать, чтобы переписать изменения

1: материнская плата, пайка

Модуль с 8-контактным модулем Wifi,

Модуль с 4Pin-это модуль bluetooth. Припой основного чипа с выемкой в том же направлении, что и PCB

Тест после пайки материнской платы

1 проверка пайки

(1) короткий пайки этот вид должен проверить себя, пожалуйста, терпение проверить

(2) обратите внимание, что направление чипа для чипа 1 pin и направление зазора, обратный припой будет непосредственно сожжен

Плохой чип, см. Стрелку ниже!

(3) проверка источника питания, используйте многометровый файл напряжения для Шелкового экрана для x, test VCC, GND

(3) проверка источника питания, используйте многометровую передачу напряжения для x, проверьте, является ли короткое замыкание между VCC, GND, будь то 5 В или около того. Если источник питания является нормальным

2. Проверка цепи драйвера

(1) простое испытание

Возьмите светодиодный короткий штырь, подключенный к любому отверстию в 1 слое к 16 слоям, длинная стопа получена рядом с

Круг любого отверстия, включение питания, светодиодный светильник имеет эффект, что микроконтроллер, схема драйвера, вероятно, является нормальной.

Цепь, вероятно, нормальная.

(2) конкретный тест

Светодиодный индикатор будет сделан, непосредственно в J1 до J16, без сварки, непосредственно в

Перемычка припаивается к отрицательному концу слоя, а другой конец соединен с интерфейсом 1-16 в свою очередь.

Светодиоды слоев изменились, что означает, что выход J1 на J32 является нормальным и нет пустышки пайки или короткого замыкания.

Нет никакого припоя или короткого замыкания.

4. Светодиодный, хороший или плохой контроль

(1) Повторите простой тест в (1) проверки цепи драйвера для каждого светодиодный, этот метод

Использовать материнскую плату, чтобы проверить каждый светодиодный модуль.

(2) используя мультиметр для тестирования, мультиметр будет установлен в файл вкл/выкл или светодиодный Тестовый файл.

Короче говоря, это тест для Светодиодный s, красная ручка подключена к положительному терминалу светодиодный, черная ручка подключена к отрицательному терминалу.

Светодиодный может светильник вверх, что светодиодный хорош.

5. Некоторые слои башни не горят

(1) Дистанционное управление в режиме отладки, вертикальная отладка

(2) внимательное наблюдение за предыдущий светильник не светильник вверх слой, в этом режиме в конце концов, светильник

Светильник не поднимается, его можно заменить.

2 .. лампа в сборе.

Лампа собрана слоем общей Инь, то есть короткая стопа (1 слой-16 слоев), соединяющая одну линию на слой с соответствующим интерфейсом печатной платы; вертикальная общая длина стопы yang (J1 - J16) Подключен к интерфейсу платы.

Вертикальное общее солнце также называется длинной стопой (J1 - J16).

Производство первого слоя светодиодов на башне, выбирается для внешнего круга трафаретов

Вставьте светодиоды в внешнее кольцо шаблона с длинными ножками, обращенными наружу, и короткие ножки соединены вместе и припаиваются вместе! И так далее, пайка первого кольца светодиодов

Отрежьте лишние штифты, чтобы создать второй светодиодный слой Башни, выбрав его во втором круге шаблона.

Чтобы сделать третий слой светодиодов для башни, выберите шаблон третьего круга.

Чтобы сделать четвёртый светодиодный слой Башни, выберите шаблон четвертого круга.

Чтобы создать пятый светодиодный слой Башни, выберите шаблон пятого круга.

Чтобы создать шейный светодиодный слой Башни, выберите шаблон с шестым кругом.

Чтобы сделать 7-й светодиодный слой Башни, выберите шаблон для седьмого круга.

Чтобы сделать восьмый светодиодный слой Башни, выберите шаблон для седьмого круга.

Чтобы сделать девятый светодиодный слой Башни, выберите шаблон для восьмого круга.

Чтобы создать 10-й слой светодиодов в башне, выберите трафарет 8-го круга.

Чтобы сделать одиннадцатый слой светодиодов для башни, выберите, чтобы сделать их в девятом круге шаблона.

Чтобы сделать двенадцатый светодиодный слой Башни, выберите шаблон в восьмом круге.

Чтобы сделать тринадцатый слой светодиодов, выберите 7-й круг трафаретов.

Чтобы сделать четырнадцатый светодиодный слой Башни, выберите шаблон в шестом круге.

Чтобы сделать пятнадцатый светодиодный слой Башни, выберите пятый круг трафарета.

Чтобы сделать шестнадцатый светодиодный слой Башни, выберите четвертый круг трафарета.

(Изготовление верхней части башни: распределение светильник s: 8-6-6-1-1, то есть 8 светильник s на высшем уровне, 6 светильник s второго уровня, 6 светильник s третьего уровня, 1 светильник четвертого уровня и 1 светильник пятого уровня).

1 лампа на четвёртом этаже и 1 лампа на пятом этаже)

Шаг 19: сделайте первый слой светодиодов в верхней части башни, выберите, чтобы сделать их в шаблоне десятого круга, вам нужно всего 8 ламп.

Шаг 20: Сделайте второй и третий светодиоды в верхней части башни, выбирая, чтобы сделать их в шаблоне 11-го круга, нужны только 6 ламп.

В этот момент каждый слой светодиодов был сделан, и теперь слои должны быть соединены вместе.

Шаг 1: слегка наклонить вертикальный ряд светодиодный шпильки, длинный светодиодный ноги, каждого слоя 135 градусов в одну сторону.

Поместите каждый слой светодиодов в вертикальную колонку, т. Е. Длинные светодиодный ножки, с небольшим припоем на нижней части ножек, чтобы облегчить соединение между слоями

Подключите нижнюю часть вертикального светодиодный штифта верхнего слоя к узлам светодиодный s нижнего слоя.

Верхний слой также должен быть слегка выровнен с нижним слоем (как правило, мы привариваем второй слой к первому слою, третий слой к второму слою, четвертый слой на третий слой и так далее).

Для первого слоя, для третьего слоя для второго слоя, для четвертого слоя для третьего слоя и так далее).

Первый уровень башни соединен со вторым уровнем, первый уровень башни-8 огней, а второй уровень башни-6 огней

Таким образом, второй уровень соединен с первым уровнем с 3 лампами на каждой стороне

Третий уровень наверху и второй уровень-это 6 огней, поэтому вы можете просто подключить их вместе

Два верхних яруса башни состоят из одной лампы, поэтому короткая часть верхней лампы припаивается непосредственно на Третий ярус.

Ярус и Длинная нога по вертикали третьего яруса.

Теперь вам нужно приварить верхнюю часть башни к корпусу башни, чтобы она могла быть соединена с 16-м полом башни.

Ноги первого яруса лампы увеличены до боков.

Используйте перемычки для подключения всех слоев верхней части башни К 16-му слою башни.

Припайте нижний слой Башни, вертикальный ряд светодиодов на первом слое,

Обратите внимание, что вся башня припаивается к стороне печатной платы, которая не имеет микроконтроллера.

Никогда не припаяйте к стороне с микроконтроллером

С помощью провода каждый слой ламп подключается к интерфейсу уровня 1-16 на плате.

Первый слой соединен с соединителем уровня 1, второй слой-с соединителем уровня 2, третий слой-с соединителем уровня 3, четвертый слой-с соединителем уровня 4, пятым слоем соединителя уровня 5 и шестым слоем соединителя уровня 6.

Слой 4-слой 4, слой 5-слой 5, слой 6-слой 6 и так далее до слоя 16.

И так далее до 16-го этажа до 16-го этажа. Огни в верхней части башни Гуанчжоу соединены вместе с отрицательными и отрицательными клеммами.

Отрицательные и отрицательные клеммы на светильник s в верхней части башни соединены вместе и соединены с отрицательным терминалом 16-го напольного светильник с перемычкой; положительные и положительные клеммы соединены вертикально в серии с положительным штифтом 16-го напольного светильник.

Позитивные и позитивные связи нанизываются вместе вертикально к положительному pin-код 16-слой лампы.

(1) припайте паяльную перемычку к печатной плате, как показано ниже.

Слой 1-слой 16, как указано.

Затем выберите соответствующий джемпер, который будет припаян на соответствующий слой

Припаяйте провода слоя 1 к первому слою огней, провода слоя 2 к второму слою огней и так далее. И так далее.

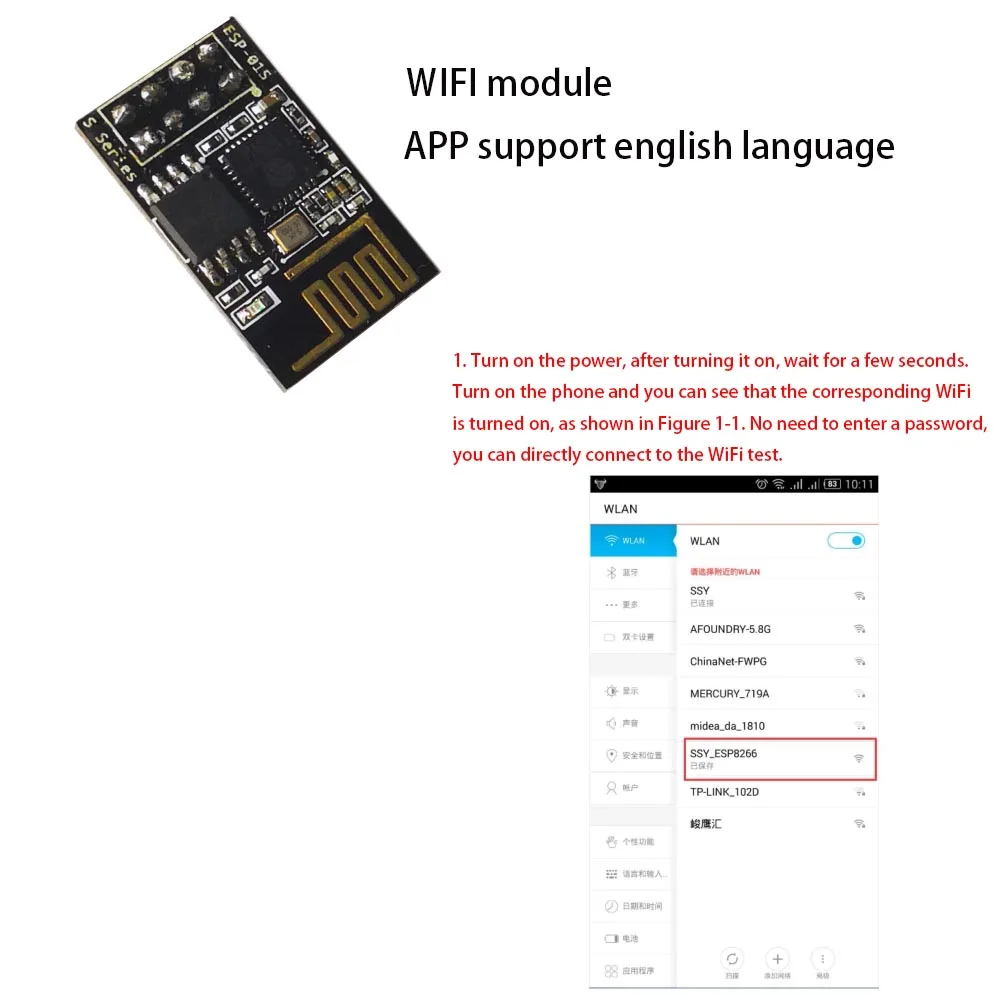

3,1. Включите питание в Canton Tower и подождите несколько секунд после включения. Включите свой мобильный телефон, и вы увидите соответствующий WiFi. Не нужно вводить пароль, просто Подключайтесь к WiFi напрямую.

Перейдите непосредственно в приложение Guangzhou Tower после успешного подключения к WiFi(Свяжитесь с нами, отправив файл приложения

Как только вы войдете в приложение Guangzhou Tower, Вы найдете основной интерфейс приложения Guangzhou Tower.

После ввода экрана настроек можно задать только ip-адрес и номер порта. Но обычно

При нормальных обстоятельствах, ip-адрес и номер порта не должны быть установлены, они уже установлены, и модуль WiFi в Гуанчжоу

Wi-Fi модуль в башне также настроен и включен, но, конечно, это остается как

Модуль Wi-Fi в башне Гуанчжоу также настроен и включен, но, конечно, эта функция остается только для учета будущих изменений. Приложение Guangzhou Tower также доступно на трех языках.

Приложение Guangzhou Tower также доступно на трех языках: упрощенный китайский, традиционный китайский и английский.

В режиме анимации вы можете выбрать воспроизведение ваших любимых анимаций и цикл их всех.

И циклируйте все анимации, и вы также можете настроить

Скорость. Скорость анимации может быть скорректирована в 15 шагов, а начальная скорость анимации-10.

Пользователь может регулировать скорость, которую он предпочитает.

Далее находится режим аудио, в котором есть Семь режимов спектра на выбор, при воспроизведении музыки вы можете нажать, чтобы выбрать другой светильник

Затем мы переходим на экран редактирования анимации и в матрице управления освещением мы можем нажать на небольшой квадрат, чтобы управлять одним из соответствующих огней кантонской башни. Здесь кнопки вверх, вниз, влево и вправо перемещают светильник, который вы зажгли, вниз, влево и вправо.

Вы можете выбрать шаблон, который вы хотите сохранить анимацию, а затем выбрать его из множества анимаций для воспроизведения, он вращается по часовой стрелке

Наконец, есть вращающиеся буквы, где вы можете ввести буквы, которые вы хотите повернуть.

Нажмите на кнопку воспроизведения, и буквы будут воспроизводиться на петле.

Существует режим отладки, основная функция режима отладки заключается в том, чтобы использовать его, чтобы проверить, являются ли DIY огни кантонской башни

Основная цель этого режима-увидеть, повреждены ли лампы DIY или не горят. Как вы можете видеть из инструкции в середине, кнопки вверх и вниз

Кнопки слева и справа предназначены для отладки-вертикальное и вертикальное освещение.

Схема подключения и как использовать музыкальный спектр:

(1) Подключите соответствующий кабель питания к DC5V.

(2) Подключите usb-конец кабеля питания к usb-порту вашего компьютера или другому источнику питания USB + 5 В.

1. Используйте Bluetooth для передачи музыки (при подключении Bluetooth убедитесь, что модуль Bluetooth Guangzhou Tower не подключен к

Другие устройства подключены):

(1) Откройте свой мобильный телефон Bluetooth-Найдите устройство-выберите Bluetooth-нажмите

(2) Подключите аудиокабель аудиоустройства к разъему аудиовыхода.

(3) Воспроизводите музыку на свой мобильный телефон, после того, как ваш мобильный телефон подключен к W | FI, используйте программное обеспечение Guangzhou Tower control для нажатия

Нажмите на дисплей спектра, дисплей спектра слишком маленький или большой, вы можете настроить громкость проигрывателя

Контроль.

Подключите непосредственно к аудиокабелю:

(1) используйте соответствующий аудиокабель для подключения одного конца к аудио входному разъему базовой платы и другого конца к

К плееру, например, мобильный телефон, разъем для наушников.

(2) Подключите аудио входной кабель аудиоустройства к интерфейсу аудиовыхода базовой пластины.

(3) воспроизведение музыки на свой мобильный телефон, пульт дистанционного управления может вызвать Отображение спектра нажатием 1, 4 или 8.

Дисплей спектра слишком маленький или большой, вы можете настроить регулятор громкости проигрывателя.
