ЧПУ Новинка DDCSV3.1 обновление DDCS V4.1 3/4 оси независимый автономный станок

ЧПУ Новинка DDCSV3.1 обновление DDCS V4.1 3/4 оси независимый автономный станок

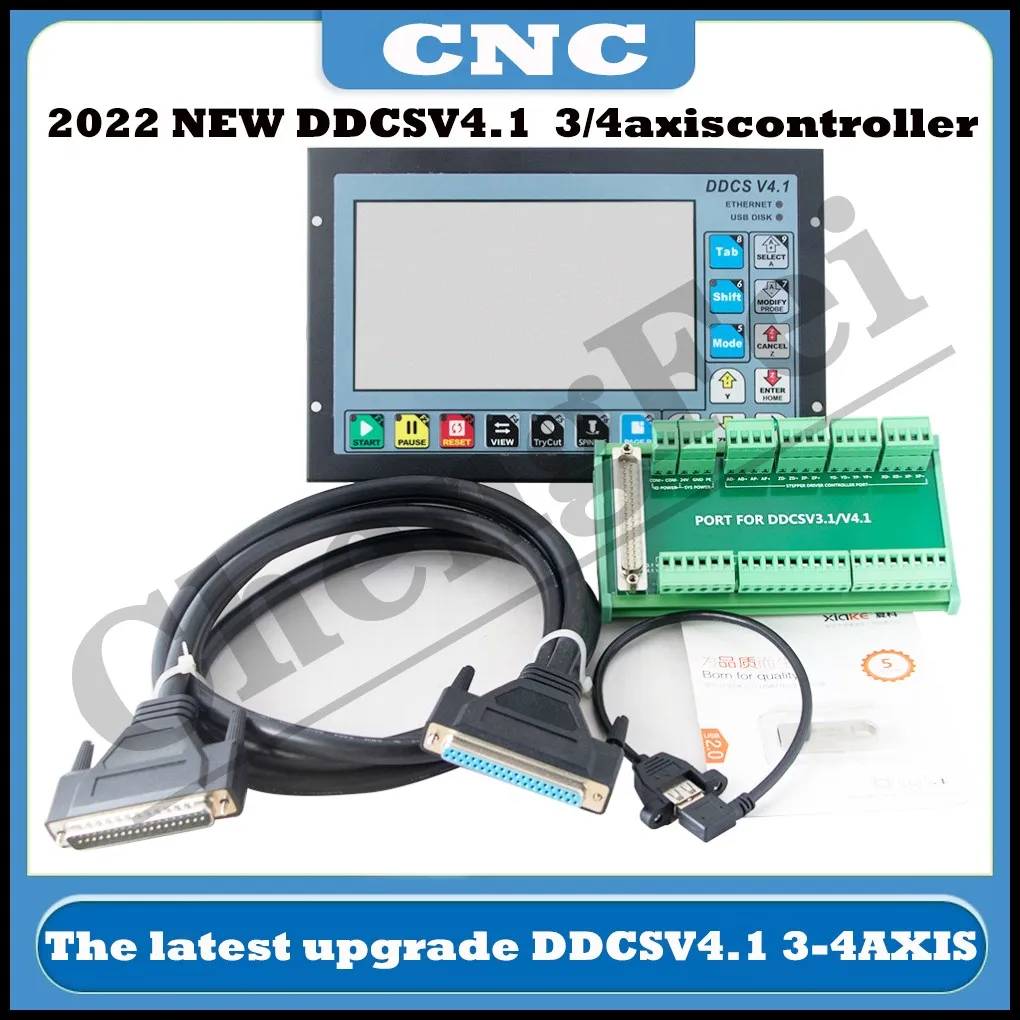

Упаковка продукта:

1 × DDCSV4.1 ЧПУ контроллер (3/4 оси опционально)

1 × XYZ 3D Probe Edge

1 × 4 оси маховик с аварийной остановки

1 × крючок для маховика

1 × 4 ГБ USB флеш-накопитель

1 × Удлинительный кабель USB и другие мелкие аксессуары

1 × Параллельный соединительный кабель

1 × разделительная панель

2 × мощность 75W24V

Введение:

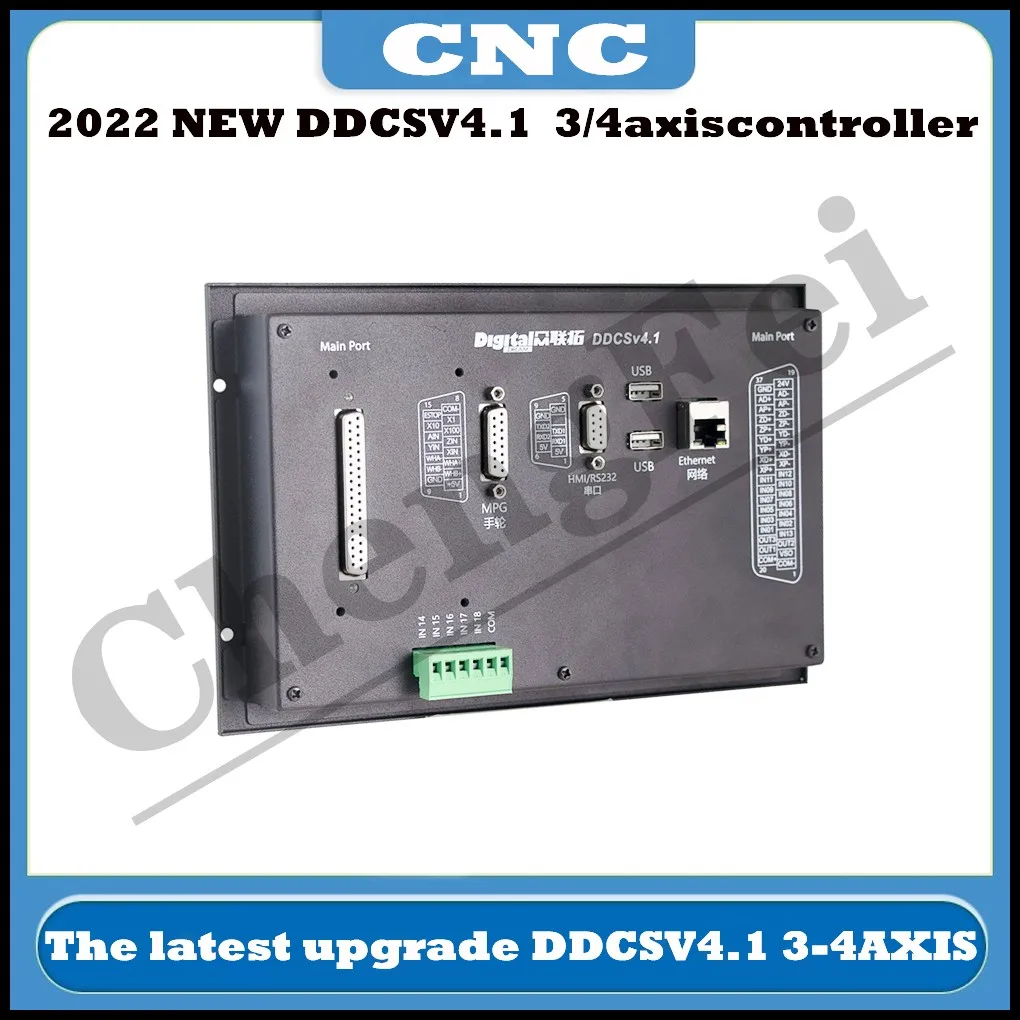

DDCS V4.1 является 3/4 осевым автономным контроллером движения, обновленным на базе DDCS V3.1, V2.1 и V1.1. DDCS V4.1 продолжение

Наследует последовательные простые и эффективные функции серии DDCS, и в соответствии с недостатками DDCS V3.1 Алгоритм был улучшен, и вращение инструкции по программированию было увеличено.

Команды и т. д., улучшите функцию моделирования и т. д., поддержка конфигурации порта IO и т. д., а также улучшите функцию продукта контроллера DDCS CNC в целом, что делает его более функциональным.

Более стабильный и мощный, и более подходящий для потребностей клиентов.

DDCS V4.1 CNC система принимает ARM + FPGA дизайн структуры, рука завершает интерфейс человека-машины и часть анализа кода, И FPGA завершает дно

Слои алгоритм и управление импульсным импульсом, fpga скорости генератора использует 32-битный скорости генератора, из-за чего разрешение скорости и ускорения выше. Предположим

Разумный дизайн, надежное управление и удобная работа, DDCS V4.1 улучшает функции продукта и структуру макета панели, но 17 клавиш все еще могут завершить

Управление машиной. DDCS V4.1 также поддерживает универсальный совместимый с FANUC набор инструкций G.

1) 7-дюймовым экраном, 17 клавиш; 18 анод изолированный цифровой входной интерфейс, 3 анод изолированный цифровой входными портами;

2) новая версия усиливает алгоритм и вводит новый алгоритм для планирования движения, который делает путь небольших сегментов более гладким через конфигурируемые ошибки контура;

3) 1 канал 0-10 в управления скоростью вращения шпинделя аналоговый выходной интерфейс, и шпиндель может быть настроен как серво шпиндель;

4) 3-4-осевой режим привода принимает дифференциальный режим и двойной импульсный режим для клиентов на выбор, максимальная выходная частота интерполяционного импульса составляет 500 кГц;

5) основной чип управления ARM9, чип FPGA core;

6) 7-дюймовая TFT экран; Размер: 1024x600 пикселей, разрешение: 72/дюйм;

7) основным устройством управления является 24VDC вход питания, и емкость тока должна быть не менее 0,5a; Вход питания порта IO также 24VDC, и емкость тока должна быть

Требуется не менее 0,5a; Основная система управления источником питания, источник питания IO; Когда нет источника питания к порту IO, все порты IO недействительны;

8) Поддержка стандартного MPG;

9) поддерживает одноосную ручную пробежку и связь и фиксированное расстояние работы кнопок панели;

10) Поддержка работы указанной линии и операций с ближайшими точками;

11) Поддержка настройки плавучего инструмента, установка фиксированного инструмента, настройка угловых точек и измерение длины инструмента

12) поддерживает обработку массива, последовательную обработку, плоское фрезерование и цилиндрическое фрезерование;

13) поддерживает офсетную регулировку Четырех Осей XYZA;

14) поддерживает точки останова паузы, точки отключения питания и точки останова нагрузки

15) Поддержка работы с множеством заготовок, при необходимости пользователи могут сохранять происхождение и загружать

16) Поддержка Центрального управления оси X и Y;

17) Поддержка операции моделирования и во время моделирования, вы можете настроить увеличение, чтобы внимательно наблюдать, соответствует ли путь программирования ожиданиям, и выполнить ограничение программного обеспечения

Проверка бит, вы можете сделать паузу по желанию во время моделирования, после нажатия кнопки Пуск, система начнет выполнение с точки останова моделирования

18) связь между контроллером и компьютером может быть реализована через порт подключения Ethernet, что удобно для таких операций, как чтение и копирование файлов;

19) Память контроллера-1 г; Команда G также может считываться с u-диска, и размер файла команды G не требуется;

Речевой пакет;

20) язык контроллера принимает международное кодирование и поддерживает в основном все языки. Клиенты могут сделать различные языки в соответствии с их собственными потребностями.

21) окр V4.1 геймпад поддерживает только тип NPN концевой выключатель;

22) права на использование контроллера включают оператора, менеджера и суперменеджера.

1) Дополнительная передача файлов через Ethernet;

2) Функция оси сопоставления добавляется к функции CNC (может использоваться для настройки двойной портальной структуры машины);

3) Шпиндель также может быть настроен как серво шпиндель;

4) дополнительная регулировка смещения;

5) полярная команда программирования координат и команда вращения добавляются к команде, и команда компенсации радиуса идеальна;

6) планирование движения вводит новый алгоритм, чтобы сделать путь небольших сегментов более плавным через конфигурируемые ошибки контура;

7) в общей сложности три функции обнаружения поддерживаются: обнаружение углов, обнаружение центра внутреннего круга и обнаружение центра внешнего круга;

8) улучшите функцию запуска указанной линии и функцию запуска ближайшей точки, независимо от того, насколько большой файл, его можно быстро начать в течение нескольких секунд;

9) улучшите функцию моделирования. Во время моделирования вы можете настроить увеличение, чтобы внимательно наблюдать, соответствует ли путь программирования ожиданиям, и выполнить проверку ограничения программного обеспечения.

, Во время моделирования может быть приостановлено по желанию, после нажатия кнопки Пуск система начнет выполнение с точки останова моделирования;

10) с точки зрения входного порта функция порта может быть настроена произвольно, и включена сигнализация для водителя поддержки;

11) для оси а добавлен циклический энкодер. Циклический кодировщик особенно полезен для обработки файлов, где продолжает расти;

12) также есть запрос об ошибке. DDCS V3.1 никогда не был там, и если есть ошибка разбора, это остановится напрямую;

13) язык принимает международное кодирование, которое поддерживает в основном все языки. Преимущество заключается в том, что его можно использовать в качестве языковой упаковки различных символов;

14) Увеличьте параметры конфигурации аварийного останова ускорения, чтобы решить огромное воздействие, вызванное прямой остановкой, когда инструмент движется на высокой скорости;

15) FPGA скорости генератора использует 32-битный скорости генератора, а также разрешение скорости и ускорения выше.

Размер панели продукта 237 мм * 153,7 мм * 5,2 мм;

Размер основного корпуса 237 мм * 153,7 мм * 48,2 мм;

Размер квадратного отверстия для установки шкафа-228,5 мм * 83,7 мм

Параметр:

X1, x10, x100 переключатель
-X, Y, Z, 4-осевой переключатель селектора (5-й, 6-й)
-Светодиодный индикатор
-Высококачественное профессиональное шасси
-6 футов могут удлинить Высококачественный экранированный кабель
-Магнитное основание можно разместить в любом месте на стальной поверхности машины
-MPG требует питания 5 В +, 150 мА
-Выход фазы A, /A и B, /B;
-TTL выход, возможность привода + -20 мА;

Введение:

ЧПУ 4 оси ручной контроллер с MPG Подвеска с x1, x10, x100 по желанию, вы предлагаете цену для полного MPG Подвеска блок с функцией аварийной остановки для 4-осевого станков с ЧПУ, оборудована кухонным гарнитуром с помощью наших популярных 4 оси обработки MPG блок и пропорциональный селектор, Светодиодный индикатор также отправляет отзывы о состоянии оборудования от станка с ЧПУ пользователю.

-Вся проводка изолирована от блока MPG, и предусмотрена простая в установке схема проводки. Подходит для коммерческих машин, которые заменяют блоки управления пробежками или другие компьютерные контроллеры. Это придает системе большую гибкость в управлении.

Меры предосторожности:

1.
Нужно включить Скорость вращения шпинделя?
Никогда, никогда, никогда.
Не смейтесь, есть такие пользователи.

2.
Как отличить три провода?
Красный провод VCC, черный провод GND, белый провод IO.

3.
Почему концентричность отличается каждый раз, когда датчик установлен?
Потому что ваш пружинный зажим ER не может гарантировать 100% прочность. Каждый раз, когда датчик установлен, даже если концентричность регулируется на 1 провод, все равно будут отклонения, когда зонд будет удален и установлен снова. Таким образом, ваш патрон лучше всего покупать AAA и выше точности (концентричность <= 0,005), потому что многие патроны в Китае имеют Ложные стандарты, рекомендуется использовать с высоким уровнем Калибр для точного измерения или брелок, вольфрамная сталь, стержень, чтобы проверить в таблице, установив прилагаемое на патрон. Посмотрите на концентрацию. Лучше всего разместить индикатор циферблата на расстоянии 50 мм от патрона, это примерно расстояние между шаровой головкой нашего зонда и корнем ручки инструмента.

4.
Почему я, очевидно, Чак AAA, и концентричность все еще бедна?
Это потому, что вы купили виртуальный патрон.
При нормальных обстоятельствах, если шпиндель прыгает на 0,01, AAA патрон зажимает застежку-фреза и Настольный держатель инструмента, возможно небольшое отклонение в размерах не превышает 0,02, и возможно небольшое отклонение в размерах не превышает 0,03 на самом деле. Между центральной осью патрона коллета и центральной осью шпинделя будет небольшое угловое отклонение, которое увеличится на длину держателя инструмента. Обычно для измерения корня фрезы используется калибровочный метр, и вы не можете увидеть большой ошибки, но из-за того, что стилус щупа находится на расстоянии около 50 мм от держателя инструмента, ошибка будет еще больше увеличена. Поэтому не забудьте выбрать, натуральная кожа, острый носок, точный Зажимной патрон, который является не более чем разница цены десятков долларов.
