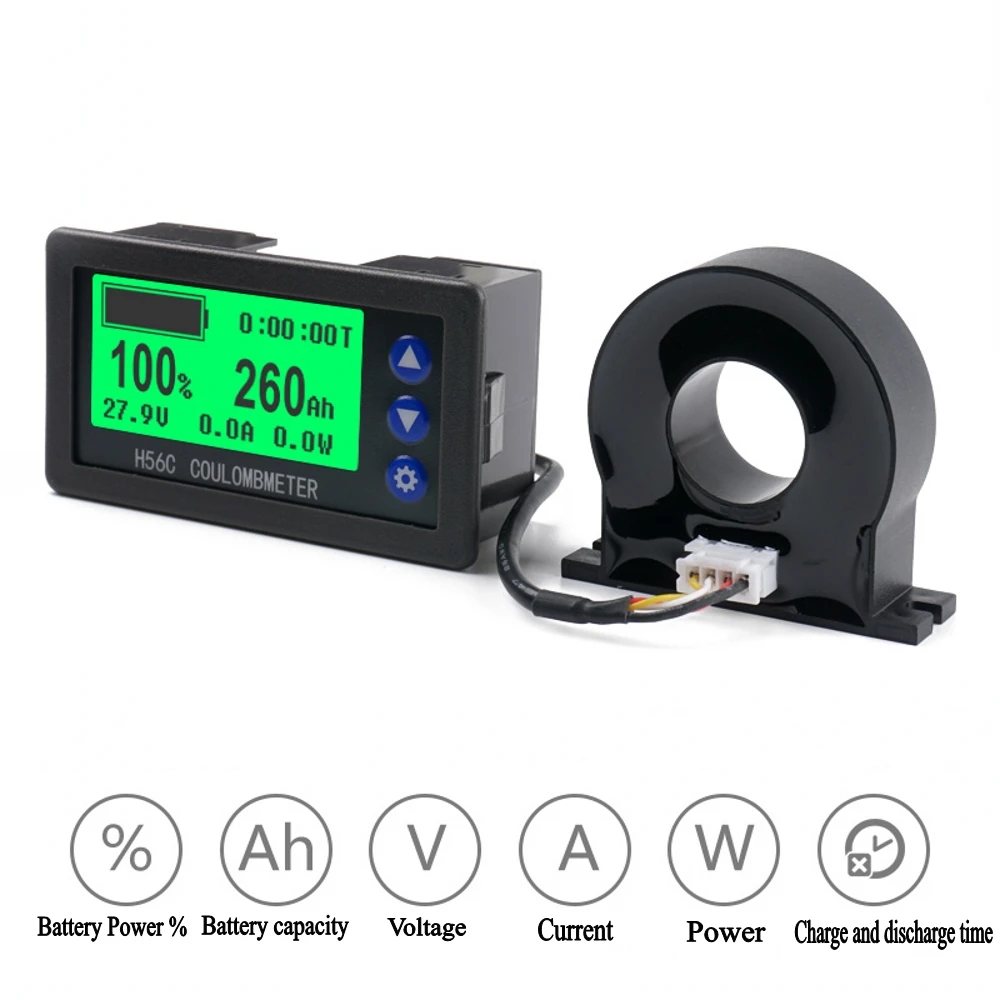

Монитор аккумулятора Hall Coulomb тестер постоянного тока 9 ~ 100 в а цифровой вольтметр

Монитор аккумулятора Hall Coulomb тестер постоянного тока 9 ~ 100 в а цифровой вольтметр

Шаги использования: Выберите один из автоматических режимов и ручного режима
(1) шаги по использованию автоматического режима (этот режим прост в использовании, рекомендуется использовать автоматический режим)
1. Проводка и проверка тока:
Все провода от положительного (или отрицательного) терминала батареи измеряются через датчик. Правильная проводка заключается в том, что счетчик кулонов показывает положительный ток при зарядке и отрицательный ток при разрядке. Если нет, это означает, что ваш датчик перевернут, и вы можете повернуть датчик в обратном направлении; Если ток недавно установленного хорошего кулонового счетчика не равен нулю при отсутствии нагрузки, вам нужно очистить ток без нагрузки.
2. Сброс емкости аккумулятора:
После первого использования или замены батареи, значение емкости, отображаемое датчиком топлива, не является фактическим значением батареи, и требуется операция нулевой емкости: после полной разрядки аккумулятора (Пустой) нажмите и удерживайте кнопку в течение 3 секунд, Значение емкости и процент сброса до 0%. При зарядке аккумулятора емкость будет автоматически отображаться на 100% при полной зарядке. Этот процесс полностью автоматический и не требует от клиентов настройки, что является простым и удобным.
Особая ситуация: Емкость не отображается на 100% после полной зарядки зарядного устройства, вы можете вручную заполнить, чтобы отобразить 100%, длительное нажатие кнопки вверх (Примечание: длительное нажатие кнопки вверх без отключения зарядного устройства)

(2) шаги по использованию ручного режима (этот режим используется, когда клиент хорошо знает характеристики батареи)
1. Проводка и проверка тока:
Все провода от положительного (или отрицательного) терминала батареи измеряются через датчик. Правильная проводка заключается в том, что счетчик кулонов показывает положительный ток при зарядке и отрицательный ток при разрядке. Если нет, это означает, что ваш датчик перевернут, и вы можете повернуть датчик в обратном направлении; Если ток недавно установленного хорошего кулонового счетчика не равен нулю при отсутствии нагрузки, вам нужно очистить ток без нагрузки.
2. Параметры настройки:
Два параметра номинальной емкости аккумулятора CA и полного заряда автоматического полного напряжения FV должны быть установлены.
Номинальная емкость аккумулятора установлена в меню пункт: 11CA (эффективная емкость батареи);
Напряжение полностью заряженной автоматической полной емкости устанавливается в меню пункт: 12FV (полная емкость напряжения) (Это напряжение рекомендуется установить на максимальное виртуальное напряжение, отображаемое счетчиком colomb, когда аккумулятор полностью заряжен, и питание зарядного устройства не отключено).
3. Заполните один раз:
После подключения проводов и установки параметров часы не будут немедленно отображать емкость аккумулятора. В это время значок аккумулятора и емкость все еще пустуют, и аккумулятор должен быть полностью заряжен, чтобы нормально отображать оставшуюся мощность. Это требует особого внимания.

Настройки параметров
Настройка меню диапазон значений по умолчанию комментарий
01ZV (напряжение нулевой мощности) 0,0-100V 0,0 V Если напряжение ниже этого, емкость будет автоматически установлена до 0%. Если вы не знаете характеристики напряжения аккумуляторной батареи (напряжение разряда), не устанавливайте это значение.
02OV (сигнализация перенапряжения) 0,0-100V 100V, когда напряжение выше этого, значение напряжения будет мигать, и звуковой сигнал будет звучать периодически каждые 500 миллисекунд.
03OC (сигнал перегрузки по току) 0-максимальное значение диапазона
Большое значение, когда ток выше этого значения, значение тока мигает и звуковой сигнал периодически звучит каждые 500 миллисекунд.
04LV (оповещение о низком напряжении) 0,0-Защита от перенапряжения и соотношение цена/качество 0,0 в тех случаях, когда она ниже, чем это напряжение Величина напряжения вспышки и звуковым сигналом время от времени каждый 500 миллисекунд.
05LB (сигнал тревоги низкой емкости) 0-100% 0%, когда емкость ниже этого, процент и символ батареи будут мигать, и звуковой сигнал будет звучать периодически каждые 500 миллисекунд.
06HT (высокотемпературная сигнализация)-от 9 до 99 ℃ 99 ℃, когда температура выше этой температуры, значение температуры мигает и звуковой сигнал периодически звучит каждые 500 мс. (Стандартные продукты не имеют этой функции)
07VC (значение напряжения тонкой настройки), когда отображаемое значение напряжения имеет отклонение, его можно отрегулировать в определенном диапазоне.
08CC (точная регулировка значения тока), когда отображаемое значение тока имеет отклонение, его можно отрегулировать в определенном диапазоне.
09CZ (нулевая калибровка тока) ток не равен 0 при отсутствии нагрузки, и требуется нулевая калибровка.
10TC (точная регулировка значения температуры), когда отображаемое значение температуры имеет отклонение, его можно отрегулировать в определенном диапазоне. (Стандартные продукты не имеют этой функции)
11CA (эффективная емкость батареи) Автоматическая Емкость теста, можно вручную установить при особых обстоятельствах
12FV (напряжение полной емкости) 0, когда напряжение выше этого, емкость автоматически устанавливается на 100%, и эта функция работает только в ручном режиме
13LK (блокировка меню) Блокировка/разблокировка Блокировка только блокировка меню может быть открыта для изменения содержимого пунктов меню 01-12 (блокировка закрывает блокировку меню/разблокировка открывает блокировку меню)
14DF (восстановить значение по умолчанию) Нет/да нет выбора да, все текущие параметры восстановлены до заводских настроек.

Содержимое меню пункта 01-12 может быть изменено, только открыв блокировку меню
Примечание: метод управления ключом
1. Ключевая операция делится на длительное нажатие и короткое нажатие
Длительное нажатие: Нажмите и отпустите кнопку в течение 3 секунд;
Короткое нажатие: нажмите кнопку в течение 1 секунды, чтобы отпустить;
2. Определение кнопки при нормальном измерительном интерфейсе
Длительное нажатие (клавиша настройки): Введите меню настройки
Короткое нажатие (клавиша настройки): отображение/выключение подсветки
Длительное нажатие (стрелка вниз): Емкость равна нулю
Короткое нажатие (кнопка вниз): режим просмотра проекта (Это режим просмотра от производителя, клиенты могут пропустить это)
Длительное нажатие (кнопка вверх): полная емкость (используется в специальных случаях)
Короткое нажатие (кнопка вверх): Отпустите будильник

Определение кнопок в интерфейсе настройки меню
Длительное нажатие (клавиша настройки): Введите линию товара
Короткое нажатие (клавиша настройки): Сохраните параметры и вернитесь в предыдущее меню
Короткое нажатие (стрелка вниз): выберите плюс или минус цифра
Короткое нажатие (кнопка вверх): изменение значения настройки
Часто задаваемые вопросы
1. Нужно ли мне устанавливать параметры при использовании счетчика colomb?
Ответ: Нет, этот счетчик colomb должен быть подключен правильно только для первого использования после его получения, а затем зарядить аккумулятор после опорожнения батареи, пока аккумулятор не будет полностью заряжен. Удобно. (Специальные чехлы также можно установить вручную)
2. Должен ли счетчик кулонов установить переключатель?
Ответ: нет, подсветка будет автоматически отключена, когда счетчик colomb не имеет тока. В это время, есть только ток 5 мА, которые могут быть проигнорированы.
3. Измеряет ли датчик направление?
Ответ: счетчик colomb отображает положительный ток при зарядке и отрицательный ток при разрядке. Если нет, это означает, что ваш Датчик подключен обратно, вы можете повернуть датчик в обратном направлении.
4. Во время процесса разрядки батареи питание также медленно уменьшается. Но аккумулятор не увеличивается при зарядке?
Ответ: Датчик Холла не подключен к общему положительному полюсу или общему отрицательному полюсу, и цепи зарядки и разрядки должны проходить через датчик холла.
5. Почему аккумулятор не заряжается или не разряжается, а ток счетчика colomb показывает небольшой ток в несколько десятых АМПЕРОВ?
О: из-за старения устройства или влияния температуры окружающей среды, когда ток не 0 при отсутствии нагрузки, требуется нулевая калибровка.
6. Аккумулятор используется в течение длительного времени. Я не знаю, насколько велика реальная емкость. Что мне делать?
Ответ: после того, как аккумулятор пуст (пустой), нажмите и удерживайте кнопку в течение 3 секунд, значение емкости и процент будут сброшены до 0%, И аккумулятор будет заряжен в это время.
Специальный чехол: Емкость не отображается на 100% после полной зарядки зарядного устройства, вы можете вручную заполнить до 100% при длительном нажатии кнопки вверх (Примечание: длительное нажатие кнопки вверх без отключения зарядного устройства)
7. Можно ли установить емкость аккумулятора вручную?
Ответ: Да, Сначала установите эффективную емкость аккумулятора в пункте меню 11CA, затем полностью зарядите аккумулятор, А затем нажмите и удерживайте кнопку вверх, чтобы вручную заполнить ее, чтобы отобразить 100% (Примечание: нажмите кнопку вверх, не отключая зарядное устройство)
