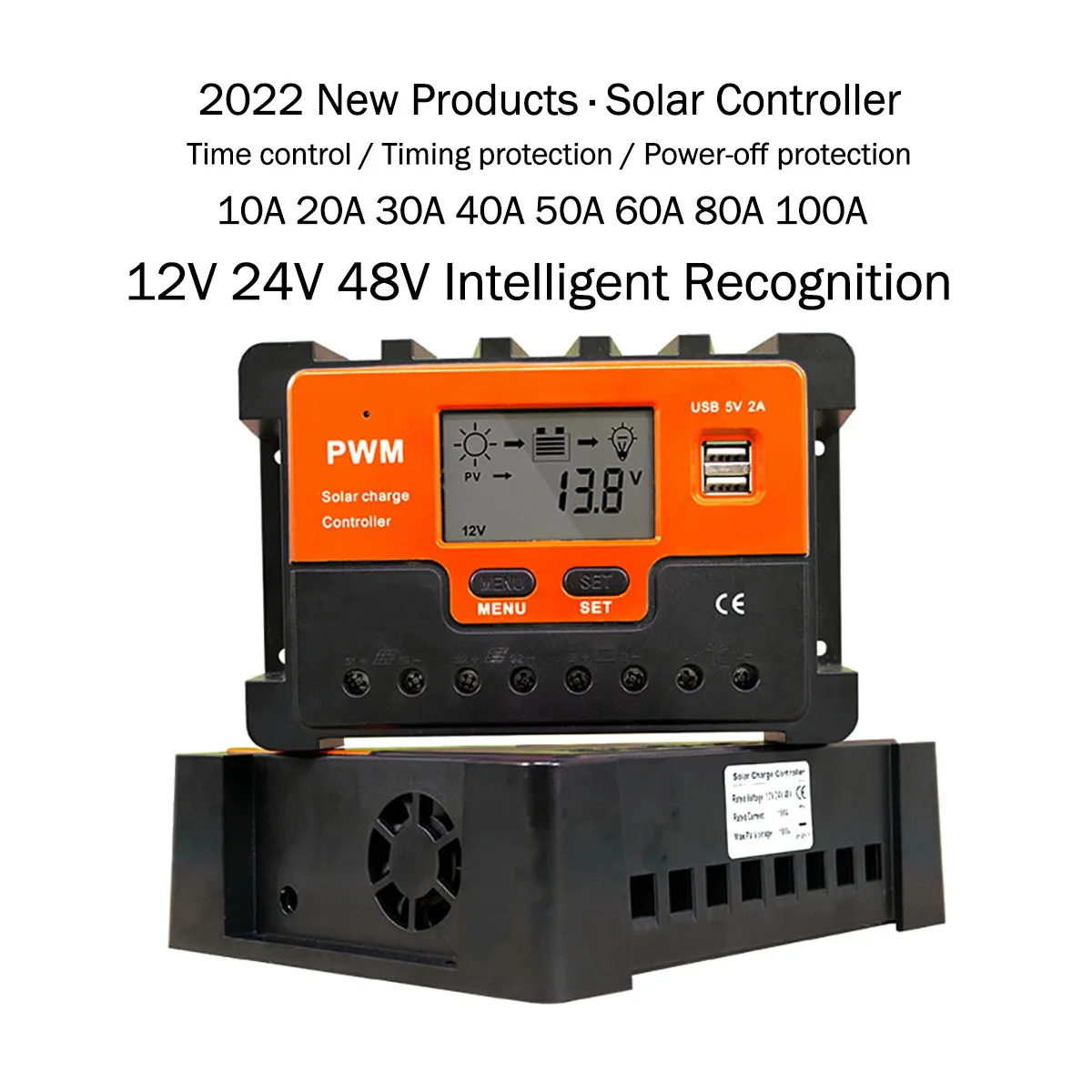

ШИМ-контроллер заряда солнечной батареи 10 А/20 А/30 А/40 А/50 А/60 А/80 а/100 А 12 В/24 В/48 в -

ШИМ-контроллер заряда солнечной батареи 10 А/20 А/30 А/40 А/50 А/60 А/80 а/100 А 12 В/24 В/48 в -

Номинальный ток заряда

10A

20А

30A

40А

50A

60А

80а

100А

Номинальное напряжение

12V 24V

12V / 24V / 48V

Максимальное напряжение открытой цепи

50 в

100 в

Напряжение поплавкового заряда

13,8 (12,8 V-14,2 V)×1/×2/×4

Защита от пониженного напряжения

10,8 V (10,5 V-12V)×1/×2/×4

Защита от перенапряжения

16,5 вольт постоянного тока (12V) 33V(24V) 66V(48V)

Компенсация температуры

-24 мВ/с для системы 12 В, x2(24 В),x4(48 В)

Рабочая температура

-20 ~ + 55°C

Режим зарядки

ШИМ

Рабочая влажность

≤ 90%, без конденсации

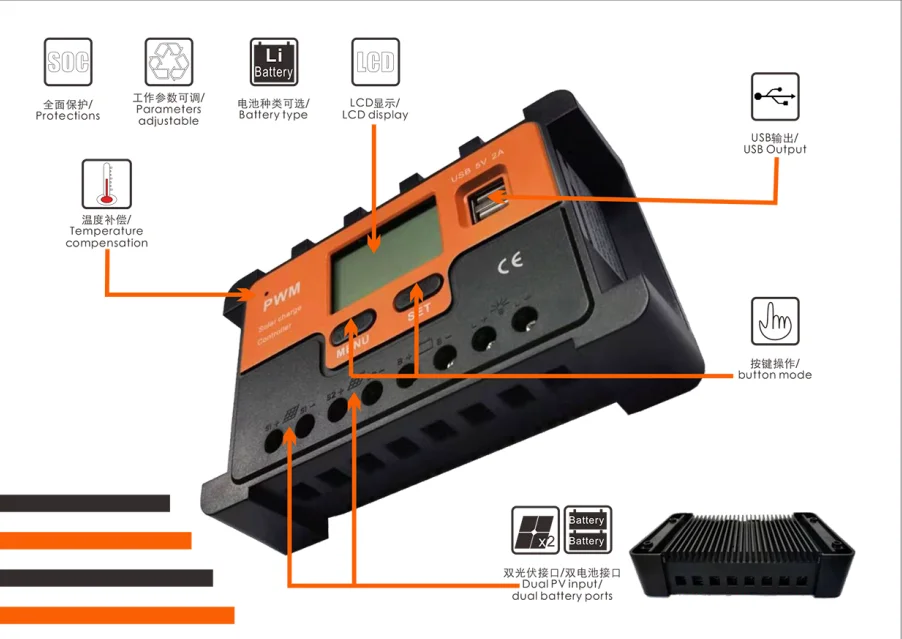

Продукт основан на модуляции ширины импульса серии (PWM) режим зарядки, с полностью цифровой технологией, ЖК-дисплеем и двойным интерфейсом USB,

Полностью автоматический режим работы, широкий спектр приложений. Такие как: Главная источника питания системы, трафик, светильник, солнечный уличный светильник садовый светильник системы и т. Д. Этот продукт имеет множество замечательных функций.

⭐1: принять высокое качество и низкий уровень отказов устройств международного известного бренда (ST) для обеспечения срока службы продукта:

⭐2: в рабочей среде температура (-15 ℃ ~ 50 ℃), он может работать непрерывно при полной нагрузке с номинальным зарядным током

⭐3: 3-ступенчатая ШИМ Зарядка: сильный заряд, повышение, поплавковый заряд:

⭐4: литиевая батарея, гель, открытый тип и пользовательский режим можно выбрать четыре типа программы зарядки аккумулятора

⭐5: дизайн ЖК-дисплея, динамический дисплей данных об эксплуатации оборудования и рабочее состояние:

⭐6: гуманизированные настройки клавиш, более удобные и удобные в эксплуатации

⭐7: конструкция с двойным интерфейсом USB для обеспечения постоянного тока для зарядки электронного оборудования.:

⭐8: различные нагрузки Режим управления: ручном режиме светильник режим управления, светильник контроля времени

⭐9: с функцией компенсации температуры батареи

> Функция

Контроль времени, защита таймера

Защита от перенапряжения и перегрузки по току

Защита от сбоя питания

Защита от перезаряда

Защита от глубокого разряда

Защита обратного соединения

Защита от перегрева

Регулируемое напряжение и ток

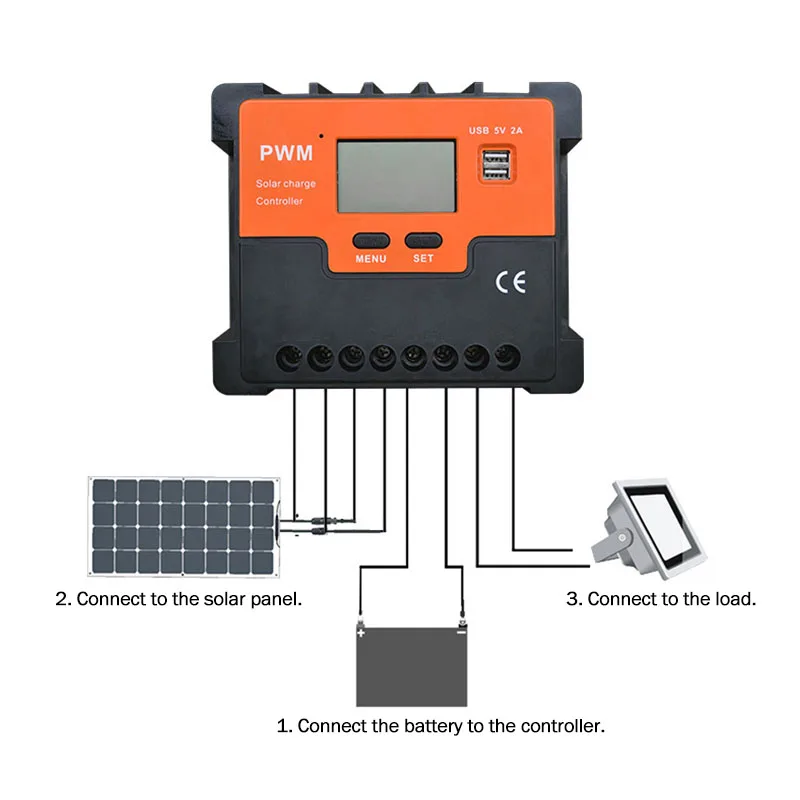

>Метод подключения

①Connect батареи

Примечание: конец батареи должен быть установлен со страховкой, и рекомендуемое расстояние установки составляет не более 150 мм.

②Connect нагрузки

③ Подключение PV

Подключите аккумулятор, определите напряжение системы контроллера, наблюдайте за состоянием ЖК-дисплея, если работа не нормальная, обратитесь к руководству

※ Когда нагрузка включена, интерфейс USB может обеспечить мощность 5VDC/2A (всего) и имеет функцию защиты от короткого замыкания

※Если система соединена с инвертором или другим оборудованием с более высокой нагрузкой тока, пожалуйста

Подключите инвертор непосредственно к батарее, никогда не подключайте к стороне нагрузки контроллера.

Примечание:

10A/20A/30A/40A Номинальное напряжение: 12V 24V Авто

50A/60A/80A/100A Номинальное напряжение: 12V/24V/48V авто

10A 20A поддерживает литиевую батарею, 30A 40A 50A 60A 80A 100A не поддерживает подключение литиевой батареи

80A/100A с функцией охлаждения вентилятора, другие модели не имеют эту функцию

Usb-порт 5V2A × 2

Эффективность зарядки на 15% выше, чем тот же уровень контроллера PWM; Он действительно может достичь PWM плавающей зарядки, они подходят для солнечной зарядки и контроля зарядки аккумуляторов и аккумуляторов, для солнечных систем с большим напряжением.

Общие ошибки и методы лечения.

① Защита от пониженного напряжения и обработка.

Напряжение батареи ниже, чем точка защиты от пониженного напряжения, контроллер ввел состояние защиты от пониженного напряжения, отключил цепь нагрузки. Используйте солнечные панели или зарядные устройства для зарядки аккумулятора, когда напряжение батареи достигает напряжения восстановления низкого напряжения, контроллер возобновит источник питания к нагрузке и войдет в нормальное рабочее состояние.

②Защита от перегрузки и обработка.

Когда нагрузка ток короткого замыкания длится для квадрокоптера с дистанционным управлением 60 секунд и больше, чем 1,2 раз номинальный ток, контроллер вышла на защита от перегрузки. После уменьшения нагрузки нажмите кнопку SET, чтобы вернуться к источнику питания.

③ Защита от короткого замыкания и обработка.

Когда есть ошибка короткого замыкания в цепи нагрузки, контроллер ввел состояние защиты от короткого замыкания. Проверьте, повреждена ли нагрузка, и линия подключения к нагрузке коротка.

После устранения неисправности нажмите клавишу SET, чтобы восстановить источник питания к нагрузке.

④ Отказ и лечение солнечной панели.

Когда контроллер не обнаруживает наличие солнечной панели. Пожалуйста, проверьте, подключена ли солнечная панель, и является ли соединительный кабель от солнечной панели к контроллеру открытой схемой.
