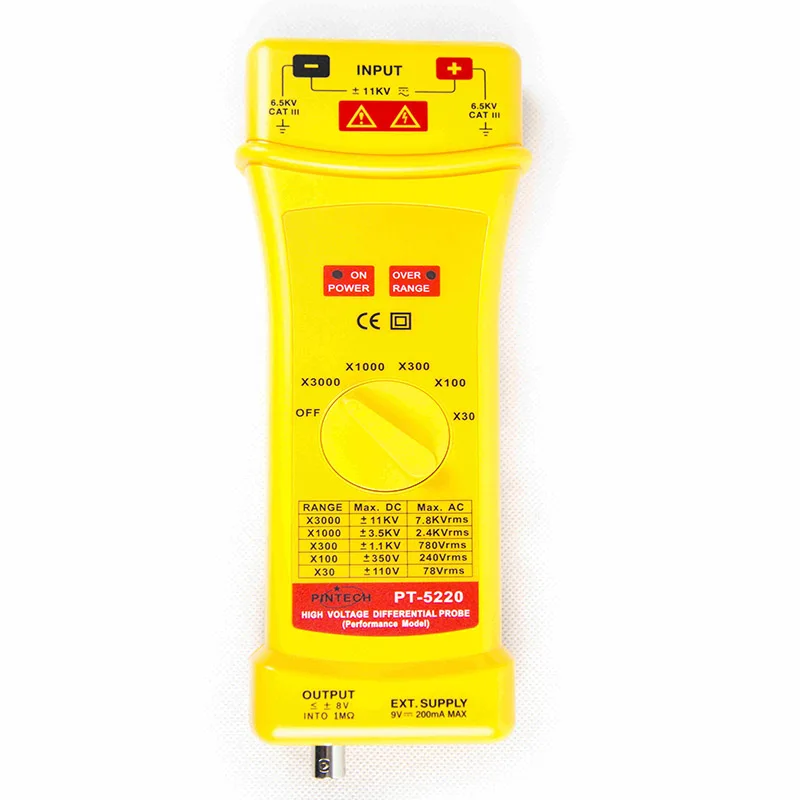

PT-5220 (22KVp-p,120 МГц) Дифференциальный зонд

PT-5220 щуп дифференциального напряжения обеспечивает безопасное средство измерения плавучих потенциалов для всех моделей осциллографов неполной безопасности. ■ Преобразует высокое дифференциальное напряжение (≦ 22KV p-p) в низкое напряжение (≦ 5V) со ссылкой на землю для отображения на осциллографах. ▪ Выход BNC предназначен для работы на входе с сопротивлением 1 MΩ. Это в 2 раза больше 50 Ом. ▪ Рекомендуется использовать PINTECH PL-10 с PT-5220 и расширить диапазон измерений. От DMM может наблюдать более точное измеренное испытательное напряжение. (Точность осциллографа составляет 3%, а DMM-10 раз).

PT-5220 функция

Дифференциальное напряжение (Vp-p)

22KV

Полоса пропускания (нагрузка 50 Ом-3 дБ)

120 МГц (× 100 × 300 × 1000 × 3000)60 МГц (× 30)

Напряжение в обычном режиме (Vp-p)

22KV

Общий режим напряжения переменного тока/RMS

7.8KV

Дистанция поездки (Переключаемый)

5(× 30, × 100, × 300 ×,1000 ×,3000

Входное сопротивление (между входом)

100MΩ/1PF

Каждый вход R/C

50MΩ/2PF

Коэффициент отклонения в обычном режиме (CMRR)

60 Гц> 10000:1

100 Гц> 1000:1

1 МГц> 300:1

Шум (при нагрузке 50 Ом)

≦ 1 м Vrms

Точность

≦ ± 2%

Максимальное выходное напряжение

≦ ± 5V

Выходное сопротивление

50Ω

Входного диапазона указать

Любой диапазон, входное напряжение превышает максимальное напряжение 90%

Мощность авто система регулировки

DC 6 ~ 12 В

Источник питания

Внешний DC 9V/300mA

Аксессуары

BP-250,BP-276N,BP-286,BP-366,PX-502,ADP-220

Технические характеристики

(1) Пропускная способность:

От постоянного тока до 120 МГц (-3 дБ) для x100, x300, x1000, x3000

От постоянного тока до 80 МГц (для затухания x30)

(2) затухание: x30, x100, x300, x1000, x3000, 5 диапазонов

(3) Точность: 2%

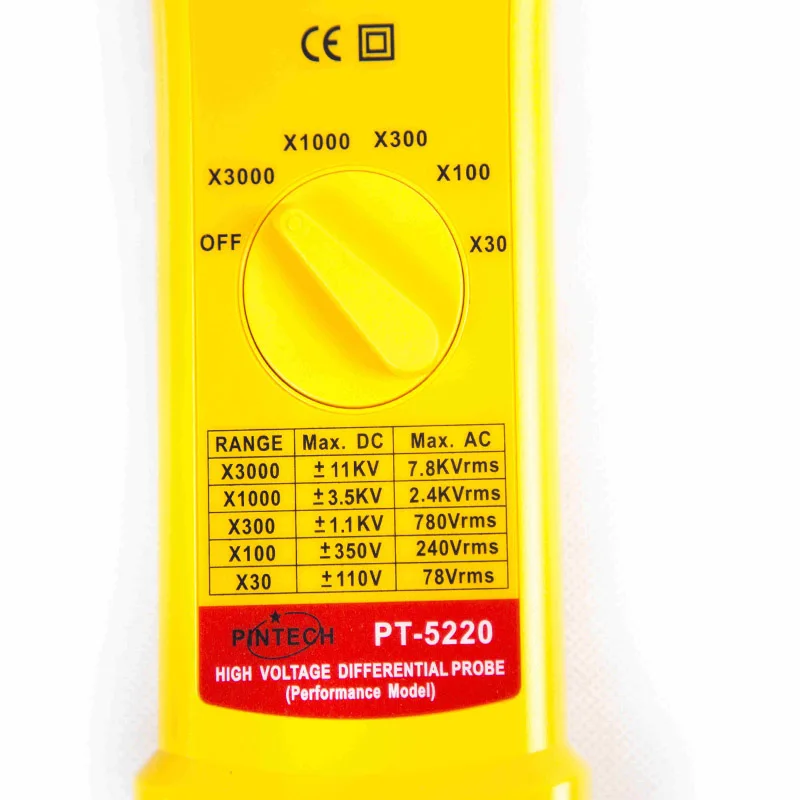

(4) Диапазон входного напряжения

Диапазон

Макс. Постоянный ток

Макс. AC RMS

Макс. AC p-p

X3000

± 11KV

7.8KV

22KV

X1000

± 3.5KV

2.4KV

7KV

X300

± 1.1KV

780KV

2.2KV

X100

± 350V

240V

700V

X30

± 110V

78V

220V

(5) допустимое Максимальное входное дифференциальное напряжение

Максимальное дифференциальное напряжение: 22 кВ (DC + AC пик к пику)

Максимальное напряжение между каждым входным терминалом и заземлением: 7.8кв RMS.

Примечание: Максимальное рабочее напряжение между клеммами и заземлением каждого диапазона совпадает с максимальным входом переменного тока.

(6) Входное сопротивление:

Дифференциал: 100M Ω/1,0 pF

Между клеммами и землей: 50M Ω/2,0 pF

(7) Выход: ≦ 5 В

(8) Выходное сопротивление: 50 Ω

(9) Время подъема: 4.4ns для x30 и 3.0ns для x100, x300, x1000, x3000

(10) Коэффициент отклонения в обычном режиме:

60 Гц: > 80 дБ; 100 Гц: > 60 дБ; 1 МГц: > 50 дБ

(11) EXT. Источник питания:

Внешний источник питания 9 В постоянного тока.

(12) Потребляемая мощность: 150 мА Макс (1,4 ватт)
