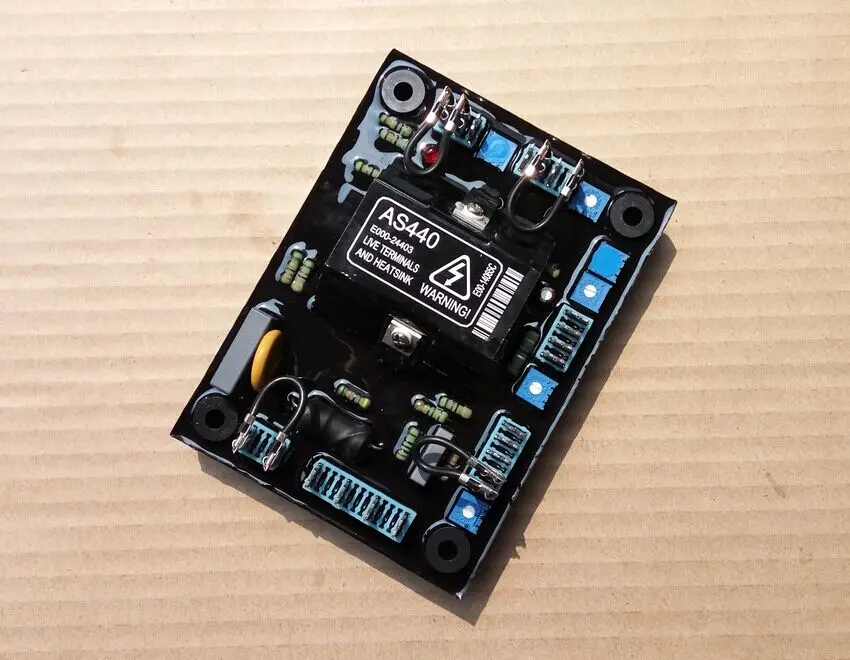

AS440 общее описание

AS440 является полуволновой фазой, контролируемой тиристором типа AVR и является частью системы возбуждения для бесщеточного генератора. В дизайне используется технология поверхностного монтажа (SMT) для высокой интеграции функций в небольшой размер AVR.
Положительное напряжение от остаточных уровней обеспечивается использованием эффективных полупроводников в электросети AVR. Цепи измерения мощности и напряжения имеют отдельные клеммы, что позволяет получить Мощность возбуждения непосредственно от обмотки статора для основных приложений или от вспомогательной обмотки, если требуется устойчивая производительность короткого замыкания.
AVR соединен с основной обмоткой статора и обмоткой поля возбудителя для обеспечения замкнутого контроля выходного напряжения с регулировкой нагрузки +/-1.0%.
Датчики напряжения AVR непрерывно образуют выходные обмотки для контроля напряжения. В ответ на это напряжение образца, AVR контролирует питание, подаваемое в поле возбудителя, и, следовательно, Основное поле, для поддержания выходного напряжения машины в указанных пределах, компенсируя нагрузку, скорость, температура и коэффициент мощности генератора.
Условия возбуждения ограничиваются безопасным режимом защиты в AVR.

Предусмотрено подключение к удаленному триммеру напряжения, что позволяет пользователю контролировать выход генератора.

Аналоговый вход обеспечивает подключение к контроллеру коэффициента мощности Newage или другим внешним устройствам с совместимым выходом.

AVR имеет оборудование для подключения к droop CT, чтобы обеспечить параллельную работу с другими аналогично оборудованными генераторами.

Техническая спецификация
Чувствительный вход
Выбор перемычки напряжения
100-130 В переменного тока 1 фаза или
190-264 В переменного тока 1 фаза
Номинальная частота 50-60 Гц

Вход питания
Напряжение 100-264 В переменного тока 1 фаза
Номинальная частота 50-60 Гц

Выход
Напряжение 82 в d. C. @ 200 в a. C.
Непрерывный ток 4A (см. Примечание 1).
Переходный 7.5A для 10 сек.
Сопротивление 15 Ом Мин
(10 Ом мин при входном напряжении менее 175 переменного тока)
Регулирование
+/-1.0% (см. Примечание 2)
Термальный дрейф
0.03% за штуку. C изменение окружающей среды AVR (см. Примечание 3)
Типичный отклик системы
Ответ AVR: 20 мс
Сила тока до 90%: 80 мс
Напряжение машины до 97%: 300 мс
Регулировка внешнего напряжения
+/-10% с 1 k Ом 1 ватт триммером (см. Примечание 4)
Повышенное сопротивление снижает напряжение.
Защита под частотой
Точка набора: 94-98% Гц (см. Примечание 5)
Блок рассеивания мощности
Максимум 12 Вт
Повышенное напряжение
4 вольт @ AVR клеммы
Аналоговый вход
Максимальный вход: +/-5 в постоянного тока (см. Примечание 6)
Чувствительность: 1 в для генератора 5% вольт (регулируется)
Входное сопротивление 1 k Ом
Четырехъядерный вход
10 Ом нагрузка
Макс. Чувствительность: 0,07 A для 5% droop 0PF
Макс. Вход: 0,33 A
Защита от возбуждения
Установочная точка 75 В постоянного тока
Задержка времени 10-15 секунд (фиксированная)
Экологический
Вибрация: 20-100 Гц 50 мм/сек
100 Гц-2 кГц 3,3 г
Рабочая температура: от-40 до + 70 °C (Примечание 7)
Относительная влажность: 0-70 ° C 95% (примечание 8)
Температура хранения: от-55 до + 80 °C
