Waveshare Open429Z-D упаковка B с 32F429IDISCOVERY STM32F429ZIT6 STM32 ARM Cortex M4 макетная плата + 10 комплектов
Описание товара
STM32 разработочная плата предназначена для официального инструмента ST 32F429IDISCOVERY и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Что на материнском доске
32F429IDISCOVERY: нижняя компоновка
Фотографии
Open429Z-D макетная плата
Обзор задней панели Open429Z-D
Open429Z-D подключения к программатору
Подключение к различным периферийным устройствам
STM32 Cortex-M4 MCU плата
STM32 Cortex-M4 MCU плата
STM32 Cortex-M4 MCU плата
STM32 Cortex-M4 MCU плата
Подключение к usb-устройству через кабель конвертера
Подключение к аудиоплате
Подключение к плате камеры OV7670
Подключение к плате RS232
Подключение к плате RS485
Подключение к USB UART Board
Подключение к плате CAN
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуре
Тестовая плата на AD/DA порт
Подключение к Фрам-доске
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате DataFlash
Подключение к MP3 плате VS1003B
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плата NandFlash
Подключение к любой вспомогательной плате, которая вам нужна
JTAG/SWD интерфейсы
Рис. 2.Коннектор SWD
Ресурсы для развития
2
3
4
Комплектующие для досок посылка
2
3
4
5
6
7
8
9
10
11
12
Open429Z-D-это разработочная плата STM32, предназначенная для официального инструмента ST32F429IDISCOVERY, Который показываетSTM32F429ZIT6Микроконтроллер на борту.
Open429Z-D поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.
Что на материнском доске
32F429IDISCOVERY розетка:Для легкого подключения 32F429IDISCOVERY
MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения
Разъем USB:USB к UART через бортовой конвертер PL2303
Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д.
Интерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.
Интерфейс DCMI:Для подключения камеры
Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
Интерфейс CAN1:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
Интерфейс CAN2:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
Интерфейс UART3:Легко подключается к RS232, RS485, USB к 232 и т. Д.
Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA)
Интерфейс UART2:Легко подключается к RS232, RS485, USB к 232 и т. Д.
8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash
Интерфейс SAI1:Для подключения звуковые модули
Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
5V DC jack
5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
Интерфейс JTAG/SWD:Для отладки/программирования
Короткая перемычка для подключения джойстика к стандартному I/Os, используемому в коде примера
Откройте перемычку для подключения джойстика к пользовательским I/Os через перемычки
Переключатель режима загрузки:Для настройки бут0 pin
USB для UART jumper
AMS1117-3.3:3,3 V регулятор напряжения
PL2303:Конвертер USB в UART
Кристалл 12 МГц
Выключатель питания постоянного тока 5 В
Индикатор питания
Индикатор UART1
Джойстик:Пять позиций
Микроконтроллер STM32F429ZIT6 с 2 мегабайтами флэш-памяти, 256 Кбайт оперативной памяти в LQFP144 посылка
Бортовой ST-LINK/V2-B
Mbed™Поддерживающие беспроводную зарядку (mbed.org)
Функции USB:Порт отладки
Виртуальный com-порт
Массовое хранение
Плата источника питания: через usb-автобус или от внешнего источника 3 V или 5 V Напряжение питающей сети
2,4 "QVGA на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей
64-Mbit SDRAM
L3GD20, ST MEMS датчик движения 3-axis электронные сигареты с цифровым выходом гироскоп
Шесть светодиодов:LD1 (красный/зеленый) для USB связи
LD2 (красный) для 3,3 V power-on
Два пользовательских светодиода: LD3 (зеленый), LD4 (красный)
Два светодиода USB OTG: LD5 (зеленый) VBUS и LD6 (красный) OC (перегрузки по току)
Две кнопки (пользователь и сброс)
USB OTG с микро-коннектор AB
Удлинитель для LQFP144 I/Os для быстрого подключения к макетной плате и легкого зондирования
Комплексное бесплатное программное обеспечение, включая различные примеры, часть STM32CubeF4 посылка или STSW-STM32138 для использования старых стандартных библиотеки

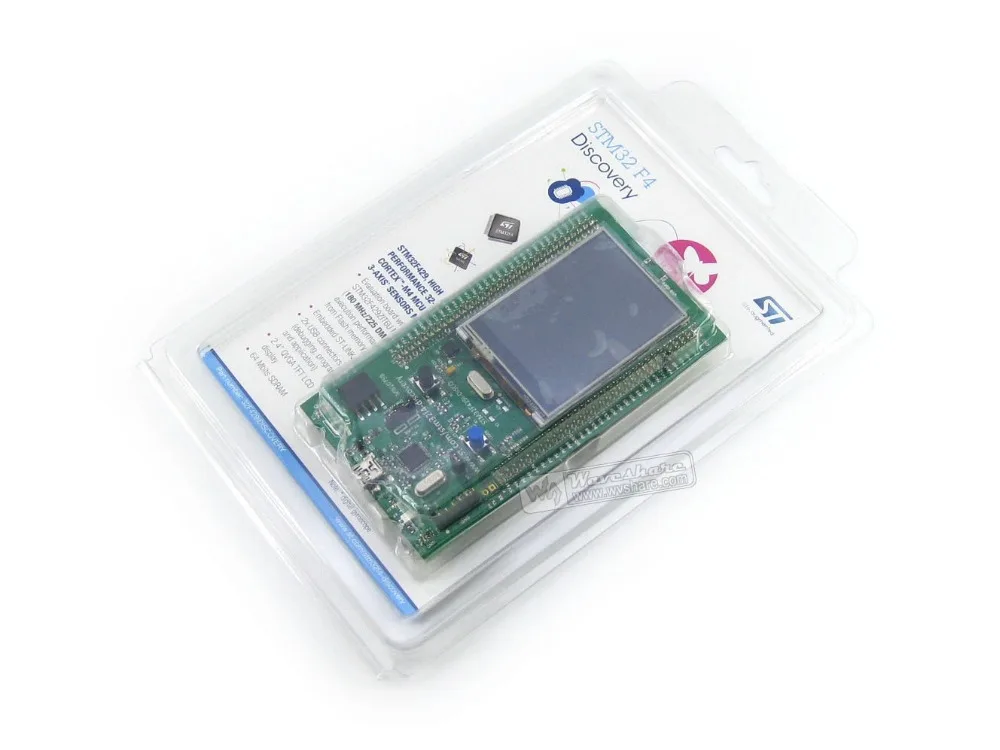

32F429IDISCOVERY: верхняя компоновка
32F429IDISCOVERY: нижняя компоновка
Фотографии

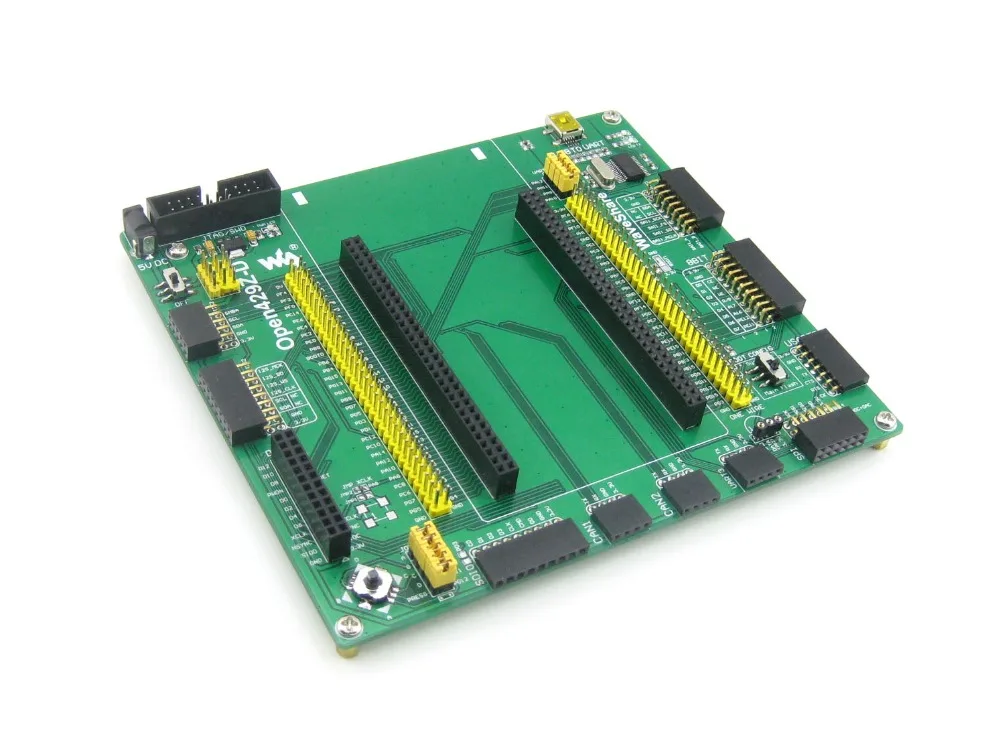

Open429Z-D макетная плата
Обзор задней панели Open429Z-D
Open429Z-D подключения к программатору
Подключение к различным периферийным устройствам
STM32 Cortex-M4 MCU плата
STM32 Cortex-M4 MCU плата
STM32 Cortex-M4 MCU плата
STM32 Cortex-M4 MCU плата
Подключение к usb-устройству через кабель конвертера
Подключение к аудиоплате
Подключение к плате камеры OV7670
Подключение к плате RS232
Подключение к плате RS485
Подключение к USB UART Board
Подключение к плате CAN
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуре
Тестовая плата на AD/DA порт
Подключение к Фрам-доске
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате DataFlash
Подключение к MP3 плате VS1003B
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плата NandFlash
Подключение к любой вспомогательной плате, которая вам нужна
Примечание:
32F429IDISCOVERY интегрирует ST-LINK/V2-B для программирования/отладки (только SWD).
JTAG/SWD интерфейсы
На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD
Рис. 1.Надпись JTAG
Рис. 2.Коннектор SWD
Ресурсы для развития
Схема
Демонстрационный код (примеры в C, μC/OS-II)
Сопутствующее программное обеспечение (KEIL и т. д.)
STM32 технические спецификации
STM32 разработка документов
Вики:Www.waveshare.com/wiki/Open429Z-D
ПосылкаВес:0,389 кг

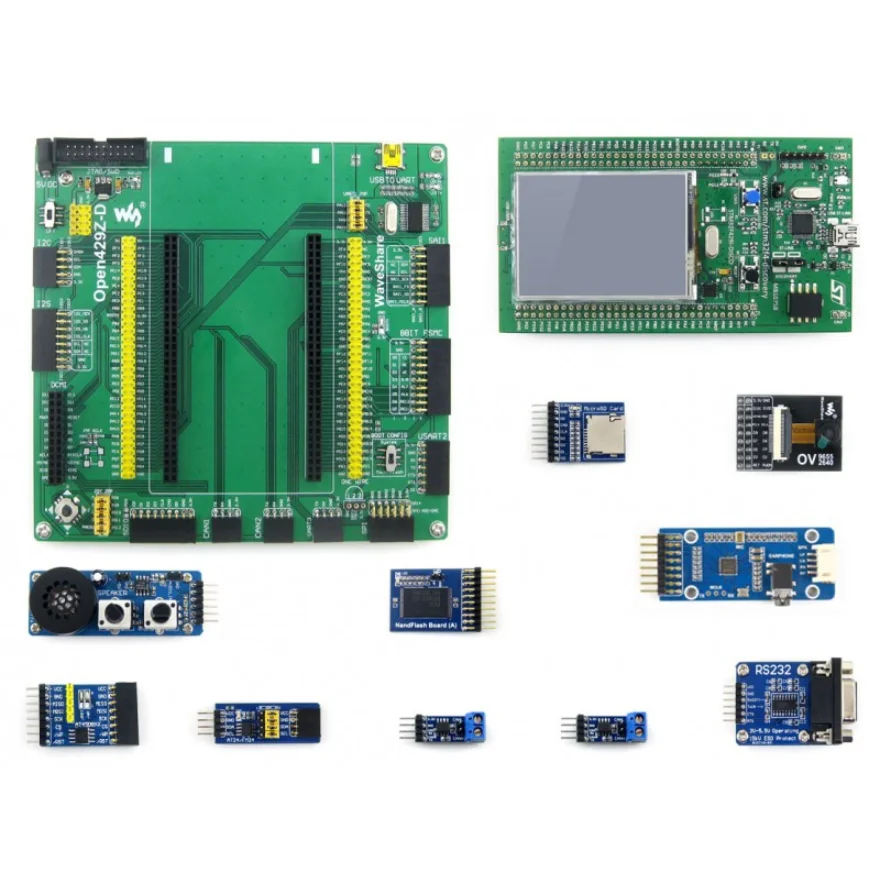

В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.
Материнская плата Open429Z-D x 1
4-контактный 2 в упаковке x 1
Кабель питания USB x 1
Программное обеспечение CD x 1
1
2
3
4
Комплектующие для досок посылка32F429IDISCOVERY x 1
WM8960 аудио Плата x 1
Аналоговая тестовая плата x 1
Плата для хранения Micro SD x 1
OV2640 плата камеры x 1
Плата NandFlash (A) x 1
SN65HVD230 CAN Board 2шт x 1
FM24CLXX Фрам доска x 1
AT45DBXX DataFlash Board x 1
Плата RS232 x 1
Usb-разъем типа A для мини-кабеля типа B x 1
Кабель с разъемом «Папа-мама» x 1
1
2
3
4
5
6
7
8
9
10
11
12
