Новинка 5,1 канальный DTS/AC3 цифровой аудио конвертер Шестерня декодер объемного звука HD плееры, Blu-Ray DVD, XBOX360

Представление

Цифровой аудиодекодер: используется 24-битный аудио DSP, 96 кГц цифровые приемники и 192 кГц/24 бит ADC и DAC. Поддержка Dolby Digital AC-3 Dolby Pro Logic, DTS, PCM и других цифровых форматов декодирования источника аудио, различных звуковых полей и результатов воспроизведения двух режимов прослушивания, 5,1 аналоговый аудиовыход, будет автоматически работать с различными усилителями и динамиками, чтобы получить различные звуковые эффекты, Легко подключить множество развлекательных устройств с оптическим и коаксиальным цифровым сигналом и аналоговым выходным сигналом (например: приставки, HD-плееры, Blu-Ray DVD,XBOX360)

Особенности

1. Преобразование цифрового аудио источника DTS/AC3 в аналоговый 5,1 аудио или стерео аудиовыход
2. Аналоговые стерео (L / R) сигналы после цифровой обработки ручка чипа преобразует его в аналоговый 5,1 канальный выход

3. Многоканальный аудиовход (SPDIF, коаксиальный, стерео)
2 входа SPDIF, 1 коаксиальный вход, 1 стерео
4. Аналоговый 5,1-канальный или стереовыход
5. Выход USB 5 В

6. Размеры: 105*75*25 мм

Технические данные

1. Сигнал-шум: 120 дБ

2. Степень разделения: 85 дБ

3. Частотная характеристика: (20 Гц ~ 20 кГц) +/-0,5 дБ

4. Макс. Выходное напряжение: 2,2 в

5. Источник питания DC/9V 1A, (outlay 110V ~ 240V широкополосный преобразователь питания DC9V)

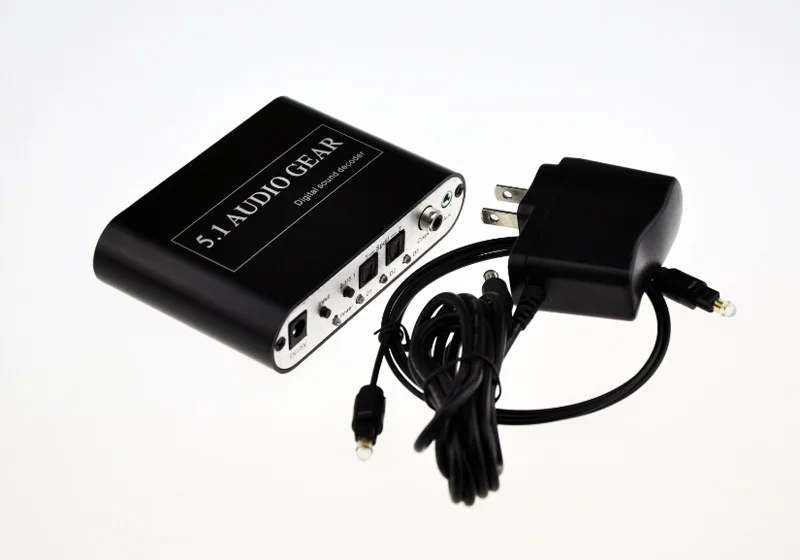

Посылка и аксессуары

Наименование товара

Количество

Примечания

Цифровой аудио декодер

1 единица

Блок питания DC9V

1 единица

Переменный ток 100 ~ 240 В/50 ~ 60 Гц

Оптический кабель

1 единица

Руководство пользователя

1 единица

EN

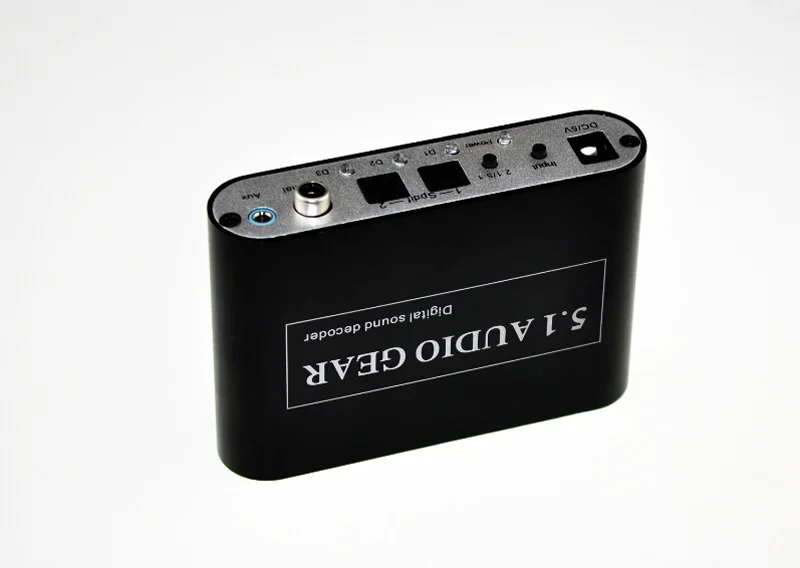

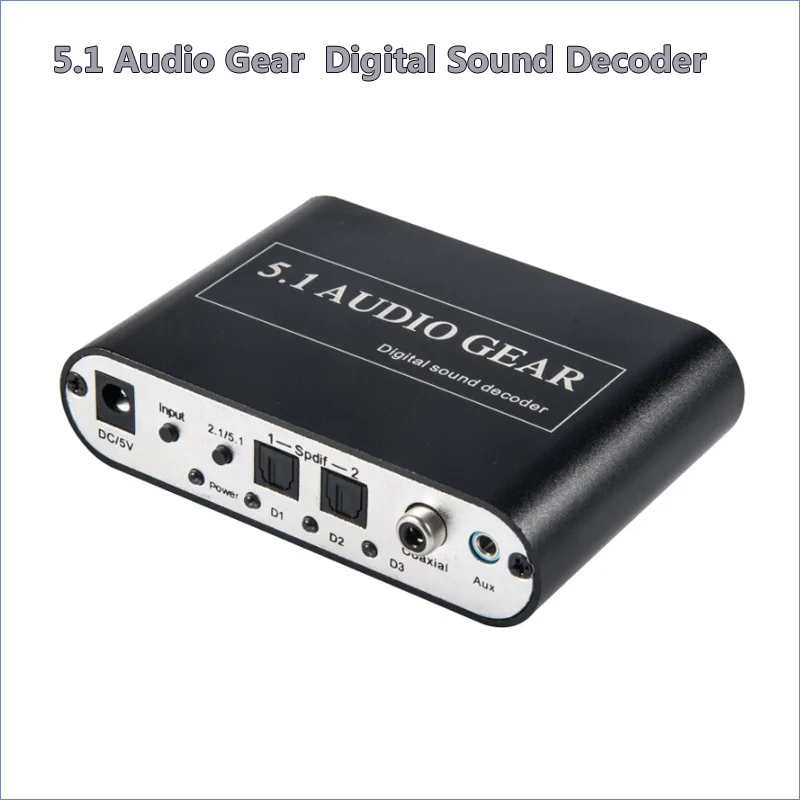

Схема интерфейса продукта

DC/9V ------------- вход питания

S ------------------- короткий источник, переключатель

Входные каналы (SPDIF, COX, AUX,

При этом соответствующие светодиодные фонари D1/D2 /D3)

OPT1 --------------- входной интерфейс SPDIF1

OPT2 --------------- входной интерфейс SPDIF2

COX ----------------- коаксиальный вход

AUX ------------------ аналоговый стерео вход

Оптоволоконный кабель или коаксиальное соединение/XBOX360 / HD плееры

Мощность --------------- индикатор питания, пост-всегда

D1 ------------------------ при нажатии клавиши S переключается на сигнал OPT1, D1

D2 -------------------- при нажатии клавиши S переключается на OPT2, D2 лампы

D3 -------------------- при нажатии клавиши S переключается на лампы COX, D3

(При включении только индикатора питания на входе выступает канал AUX (стерео)

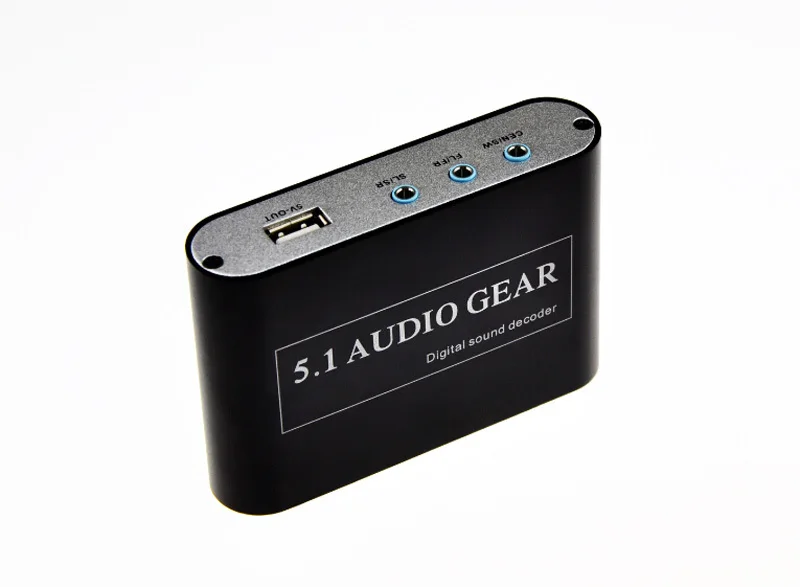

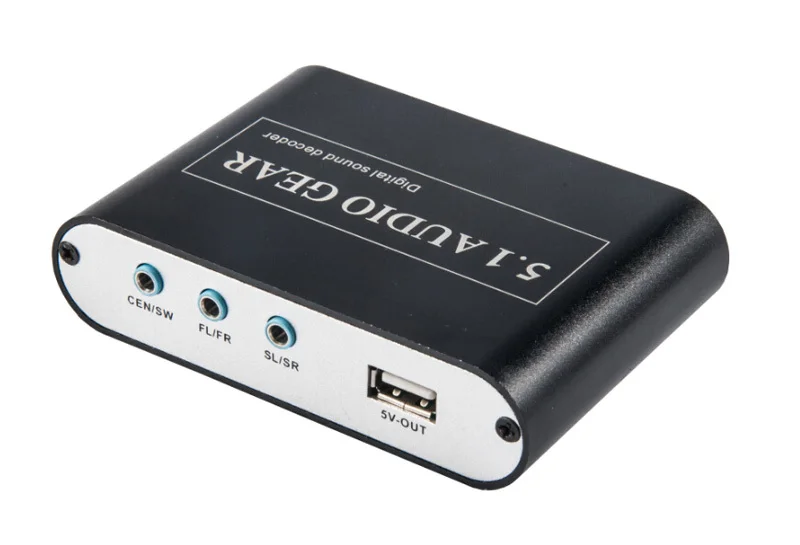

CEN ----------------- подключение интерфейса усилителя CEN

SW ------------------- подключение интерфейса усилителя SW

FL/FR -------------- Соединительный усилитель FL/FR интерфейс

SL/SR -------------- Соединительный усилитель интерфейс SL/SR

Проверка ошибки

1. Нет звукового выхода
А. Проверьте, включен ли источник питания аудиодекодера power 5,1.

В. Проверьте, есть ли входные каналы и выходные подключения на одном канале (пожалуйста, используйте клавишу S 'key, чтобы изменить, OPT1 --- D1 свет, OPT2-D2 свет, COX --- D3 свет)

В. Убедитесь, что устройство вывода (/XBOX360/DVD-плеер/HD-плеер) установлено для цифрового аудиовыхода.

Д. Убедитесь, что усилитель мощностью 5,1 включен, и переключитесь на аудиовход 5,1, включите громкость.

При подключении наушников 5,1 убедитесь, что Подключите USB-доступ к питанию, и включите громкость.

2. Шум
А. Убедитесь, что кабель хорош

В. Есть ли необычный аудиовход

В. Проверьте, что этот шум-погода от 5,1 усилителя или наушников.

Предупреждение

Для снижения риска возникновения пожара, поражения электрическим током или повреждения продукта:

1. Не подвергайте этот аппарат воздействию дождя, влаги, капель или брызг
И убедитесь, что не помещаются предметы, наполненные жидкостями, такие как вазы
На аппарате.

2. Не устанавливайте и не помещайте этот блок в книжный шкаф, встроенный шкаф или в

Еще одно замкнутое пространство. Убедитесь, что устройство хорошо вентилируется.

3. Для предотвращения риска поражения электрическим током или пожара из-за перегрева, делают

Не затруднять вентиляционные отверстия устройства газетами,

Скатерти, шторы и аналогичные предметы.

4. Не устанавливайте вблизи любых источников тепла, таких как радиаторы, тепловые регистры,
Плит или другого аппарата.

5. Не размещайте на блоке источники обнаженного пламени, например зажженные свечи.

6. Очищайте этот аппарат только сухой тканью.

7. Отключите этот аппарат во время осветительных бурь или При неиспользовании для
Долгое время

8. Защитите шнур питания от прищемления, особенно от вилок.

9. Используйте только вложения/аксессуары, указанные производителем

10. Передайте все услуги квалифицированному сервисному персоналу.
