Краткое введение

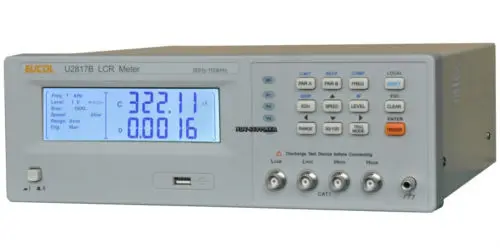

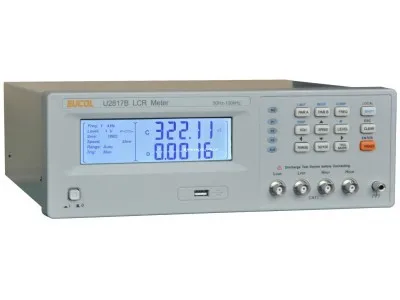

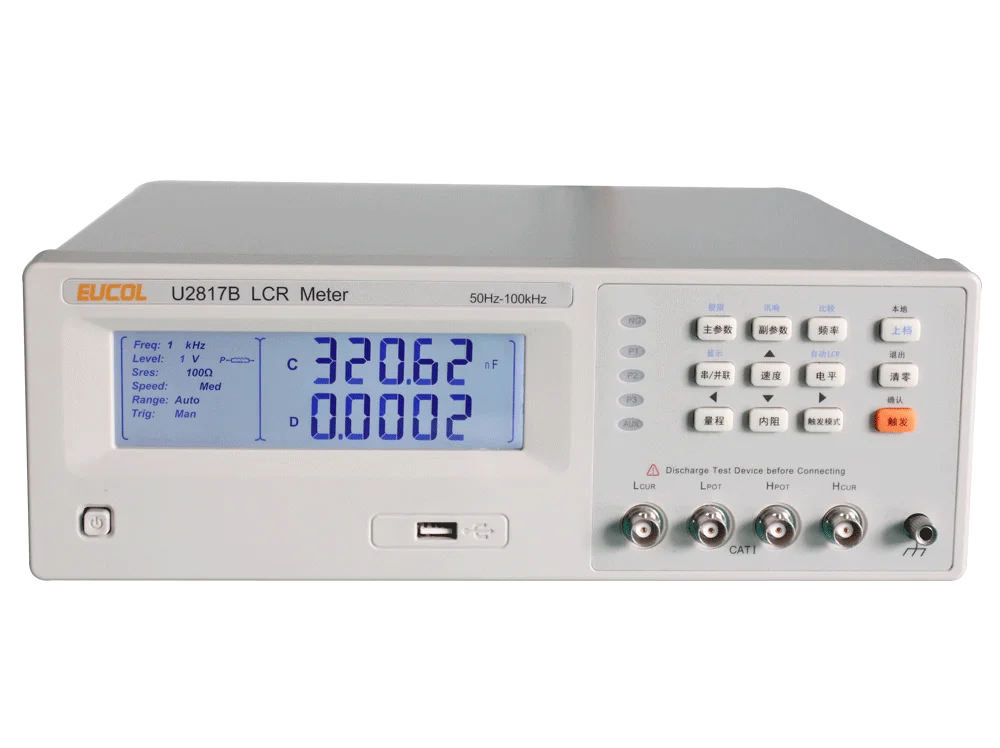

U2817B LCR meter-это недавно разработанный инструмент для измерения компонентов, обеспечивающий высокую производительность по низкой цене. U2817B с новейшими технологиями измерения, большим ЖК-дисплеем, технологией поверхностного монтажа, простым в использовании и отличным внешним видом используется для контроля качества на производственной линии, входящего осмотра компонентов и автоматической тестовой системы. Интерфейс RS-232C может использоваться для дистанционного управления и статистики и анализа результатов измерений.

Особенности

Экономичный и практичный LCR метр для удовлетворения обычных требований к испытаниям

Большой ЖК-дисплей с подсветкой

Простота в эксплуатации с прочными функциями

Поверхностное монтаж SMT technic

Быстрая скорость измерения (20meas/sec) для соответствия требованиям системы тестирования

Комплексный параметр измерения. Стабильные показания

Выбираемый выходной импеданс источника сигнала: 30 Ω, 100 Ω

Компаратор 5 ящиков

Интерфейс USB ,RS-232C и обработчика

Функция

Параметры измерения

Основной параметр: L/C/R/Z

Второй параметр: D/Q/θ/X /ESR

Базовая точность

0.1%

Эквивалентные схемы

Серийный, параллельный

Режим допуска

Absolution, процент

Режим диапазона

Авто, удержание

Режим запуска

Внутренний, ручной, внешний, DUT, автобус

Скорость измерения

Быстрая: 20, средняя: 10, медленная: 3 (meas/sec)

Функция калибровки

Открытая/короткая коррекция развертки

Измерительный терминал

5-терминал

Режим отображения

Прямая продажа, ΔABS, Δ %

Дисплей

Большой ЖК-дисплей с подсветкой

Измерительный сигнал

Частота сигнала

50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц,

10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц

Выходное сопротивление

30 Ом, 100 Ом

Уровень тестирования

0,1 Vrms, 0,3 Vrms, 1Vrms

Диапазон измерения дисплея

| Z |, R,X,ESR

0.0001Ω - 99.999MΩ

C

0.01pF - 99999μ F

L

0,01 мкГн-99999 ч

D

0,0001-9,9999

Θ (град.)

-179,9 °-179,9 °

Θ (одновременное подключение двух)

-3,14159-3,14159

Q

0,0001-999,9

Δ %

-999.99% - 999.99%

Компаратор и интерфейс

Компаратор

Выбор NG, P1, P2, P3, AUX, 5 бункеров и сигнализации

Интерфейс

USB, RS232C, обработчик

Аксессуары для инструментов

U26001 4-терминальный тест приспособление

U26004 4-терминал тест Кельвина кабель

U26010 позолоченная короткая пластина

Варианты

U26005 4-терминальный тест приспособление

U26006 осевой компонент испытательный прибор (используется с TH26005)

U26008 SMD компонентный испытательный прибор

U26009 SMD Пинцет для тестирования

U26011 4-Терминал Пара тест Кельвина кабель

U10201 RS232C программное обеспечение управления
