Пульт дистанционного управления PC800099 HDMI VGA 2AV IR Универсальный ЖК-дисплей

Пульт дистанционного управления PC800099 HDMI VGA 2AV IR Универсальный ЖК-дисплей

Внимание:

 1. Пожалуйста, убедитесь, что ваш ЖК-дисплей в порядке перед подачей заявки на этот товар, или вы будете нести ответственность за несовместимость.

2. Если вы беспокоитесь о настройках разрешения, пожалуйста, подумайте перед подачей заявки! Но вы можете выбрать программиста для решения.

3.Мы постараемся сделать все возможное, чтобы подготовить правильный комплект для вас, например, написание соответствующей программы на плате контроллера, выбор подходящего кабеля LVDS и подходящего инвертора. Но так как у нас нет ЖК-дисплеяТочно так же, как у вас под рукой, мы можем просто проверить контроллер с нашим собственным ЖК-дисплеем. Для вашего, вам нужно проверить его самостоятельно, чтобы проверить, работает ли он хорошо или нет. Как вы знаете, на рынке так много LCDs с большим количеством разновидностей, иногда мы не можем обещать точную совместимость. Пожалуйста, рассмотрите это перед подачей заявки! Однако мы достигли большого успеха в подготовке комплекта для наших клиентов в реальном магазине. Так почему бы не попробовать получить сюрприз!

4. Если вы не специализируетесь на электронике или сомневаетесь в работе, пожалуйста, свяжитесь с нами для получения инструкций, так как мы не можем нести ответственность за неправильную работу.

5. После завершения подключения, пожалуйста, не спешите включаться! Во-первых, используйте несколько метров для проверки, подключен ли GND ЖК-дисплея к GND платы контроллера. Если нет, пожалуйста, проверьте соединение еще раз. Если да, пожалуйста, проверьте, есть ли короткое замыкание между красными и черными проводами кабеля LVDS. Если есть короткое замыкание, это означает обратное соединение или другие ошибки. Если возникнут какие-либо проблемы, свяжитесь с нами. DIY нуждается в определенных профессиональных знаниях, пожалуйста, примите на себя ответственность за риск. Металлический контакт не допускается при включении платы контроллера, в противном случае может возникнуть короткое замыкание, что может привести к недоступности платы контроллера.

PC800099 HDMI + VGA + 2AV + пульт дистанционного управления IR Универсальный ЖК-светодиодный контроллер LVDS DIY

Этот товар сейчас очень популярен во всем мире! Многие клиенты отправили нам письмо за то, что они оценили наши продукты, которые делают их старые ноутбуки выживания!

Общая спецификация для PCB-800099 ЖК-контроллера

1 поддержка 1ch VGA вход;

2 Поддержка 2ch AV вход;

3 Поддержка 1ch HDMI вход; И IC поддержка s HDMI 1,1

4 Поддержка 1ch Реверсивный вход;

5 поддерживает широкий вход напряжения и может работать в пределах 5-24 В;

6 стандартная Подсветка: 6-контактный разъем; Можно подключить инвертор внешне;

7 интегрирован с светодиодный схемой подсветки;

8 Стандартный Дифференциальная Сигнализация пониженного напряжения выход, поддерживает 1ch 6 бит, 1ch 8 бит, 2ch 6 бит, 2ch 8 бит, но только с сенсорной панелью напряжение 3,3 V;

9 стандартная клавиатура; Поддерживает двухцветный светодиодный индикатор.

10 Поддержка дистанционного управления

Эта плата ЖК-контроллера имеет порт HDMI + VGA + AV. Он поддерживает ЖК-дисплеи с интерфейсом LVDS. Максимальное разрешение, которое он поддерживает-1920X1200.

Для получения более подробной информации о вашем ЖК-дисплее, например, спецификации, мы можем отправить нам для дальнейшего подтверждения.

Таким образом, ваша модель LCD no. Имеет важное значение для получения правильных аксессуаров. Пожалуйста, советуем при заказе! Мы выберем подходящий LVDS кабель и инвертор для вас.

Пример работы сN070ICG-LD1  Светодиодный экран:

Пример работы сAT065TN14Светодиодный экран:

Как плата контроллера подключена к ЖК-дисплею? Взгляните на это:

Шаг 1: Снимите старый LVDS кабель и старый инвертор (если есть) с ЖК-панели.

Шаг 2: Подключите кабель LVDS и Разъем инвертора к интерфейсу LVDS и разъему подсветки на ЖК-панели.

Шаг 3: Подключите кабель VGA/кабель DVI/кабель HDMI к плате контроллера и устройству PC/HDMI.

Шаг 4: входной мощности 12V,4A.

Посылка включает:

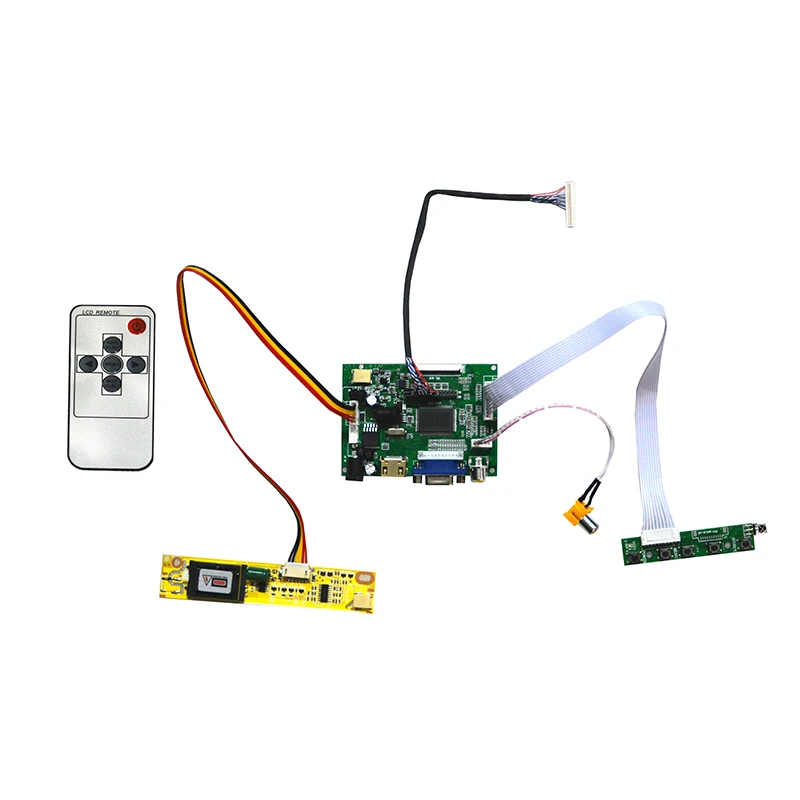

В PCB-800099 ЖК-дисплей плата контроллера (с 2AV кабель); Подходящий кабель низковольтной дифференциальной передачи сигналов, подходящий Инвертер (без инвертор в том случае, если светодиодный кабель), 5-ключевая клавиатура, дистанционный пульт

Подходит для источника питания должен составлять 12V, 4A. Вы можете получить один в нашем магазине:
