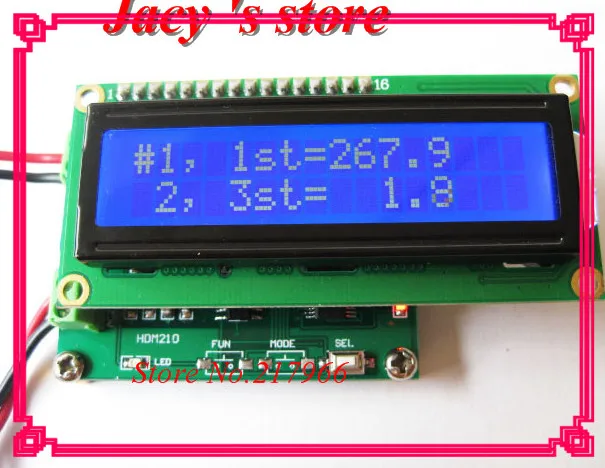

HDM210Руководство по измерению гармонических искажений   Во-первых, обзор:HDM210-это измеритель гармонических искажений, основное Обнаружение синусоидального волнового сигнала и 3 коэффициента гармонических волн. Большинство гармонических проблем, вызванных 3 гармошкой. Так как 3 гармоника являются основной частью второй по высоте энергии. В результате, мы имеем дело только с обнаружением 3 коэффициент гармонических искажений в формулы 1.   THD = V3/V1 * 100% (1)   Примечания: V1: основная волна; V3:3 секундная гармоника; THD: гармонические искажения;   Два, применение продукта:Измеритель гармонических искажений;Измеритель частоты;     Три, Таблица технических параметров:ЗаказНомер товара Параметр Компания Примечания 1 Измерение Частотный диапазон 10 ~ 1000 Гц 2 Диапазон измерения напряжения От 1 до 10 лет Постоянный ток Максимальная амплитуда 10.0Vpp Сигнал переменного тока 3 Измерение искажения 0,1 ~ 100% 4 Рабочее напряжение От 7 до 12 лет Постоянный ток 5 Рабочий ток <50 MA 6 Размер 56*45*20 Мм Длинный, широкий, высокий       Четыре, интерфейс дисплея и инструкция по эксплуатации:(1) Ключевое Примечание:SEL: Выберите параметры мониторинга;     ЖК-дисплей: Примечания:# 1,1-й = 0 показывает базовое значение;2,3st = 0 показывает значение 3 гармоник;3, THD = 0% показывает степень гармонических искажений4, 0 Гц Fre = частота измерения дисплея     Функция потенциометра RW1: Отрегулируйте сигнал значения умеренного напряжения на измерение прибора.Светодиодный: в тех случаях, когда входное напряжение стоимость слишком высока будет гореть.   Пять, проводкиP1 определение подключения:Серийный номер Символ Определение-1 шт. VDD Катод питания модуля (7 В ~ 12 В)2 GND Модуль питания катод   P2 определение подключения:Серийный номер Символ Определение-1 шт. Переменного тока Вход сигнала переменного тока (максимальный вход 10Vpp)2 Переменного тока Переменного тока входного сигнала   Интерфейс дисплей:
