Одноосевой контроллер шагового двигателя 50 кГц импульсный 0.hz~ 200 Частотный метр

Одноосевой контроллер шагового двигателя 50 кГц импульсный 0.hz~ 200 Частотный метр

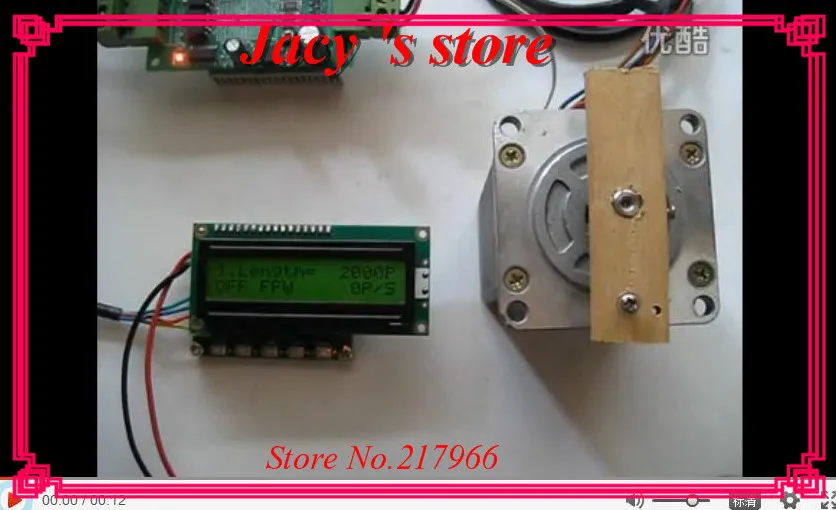

Адрес видео эксперимента с товаром Youku:

V.youku.com/v_show/id_XNjEwMTQyNDg0.html

Руководство по контроллеру шагового двигателя
HM330
Во-первых, обзор:
HM330 представляет собой шаговый двигатель аппаратура регулятора, а также прилагается частотомер. Его принцип работы-производить переменный импульс, ускорение и замедление двигателя не теряют шаг.
Инструмент обладает простой конструкцией, удобной эксплуатацией, стабильной и надежной работой, надежностью и т. д.

2. Применение:
Широкий выбор авиации, техники, электроэнергии, химической промышленности, архитектуры, медицины и многих других отраслей.

Три. Таблица технических параметров:
Примечания к блокам параметров товара
1 Диапазон длины 1 ~ 800000 шаговый двигатель один раз количество импульсов
2. Диапазон скорости вращения 20 ~ 50000 импульсов/секунда, скорость вращения шагового двигателя
3 серии ускорения 1 ~ 9 серии ускорения шагового двигателя имеют 9 вариантов
4 диапазона частот измерения Гц 1 ~ 200K
5. Входное напряжение частоты тестирования 0,7 ~ 10 В постоянного тока
6 Привод напряжение: 5 В постоянного тока
7 приводной ток мА <30
8. Напряжение питания 7 ~ 12 В постоянного тока
9 источник питания, ток мА <30
10 Рабочая температура-40 градусов Цельсия до 65 градусов Цельсия
11 Температура хранения-40 градусов Цельсия до 65 градусов Цельсия
12 размеров мм X Длина 56*45*15 ширина X высота

Четвертое, отображение интерфейса и инструкции по эксплуатации:
(1) Описание устройства: P/S (импульс в секунду);
(2) Примечание:
Удовольствие: функциональные клавиши; Вверх: на странице; Вниз: Следующая страница; Слева: от кнопки «Добавить»; Длина: от ключа;

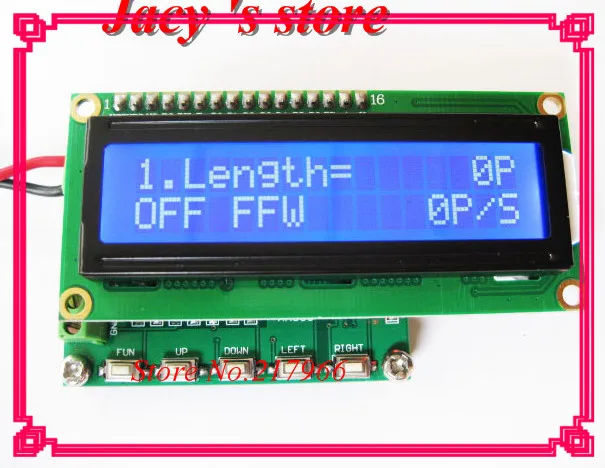

4,1, интерфейс управления шаговым двигателем дисплея
Вид интерфейса:
Первая линия «1 **** P Длина =»
Вторая линия «FFW ***** P/S OFF»
Управление кнопками:
Кнопка запуска/остановки: (слева: клавиша плюс);
Кнопка «Вперед»/«назад»: (длина: кнопка «автоматический минус»);

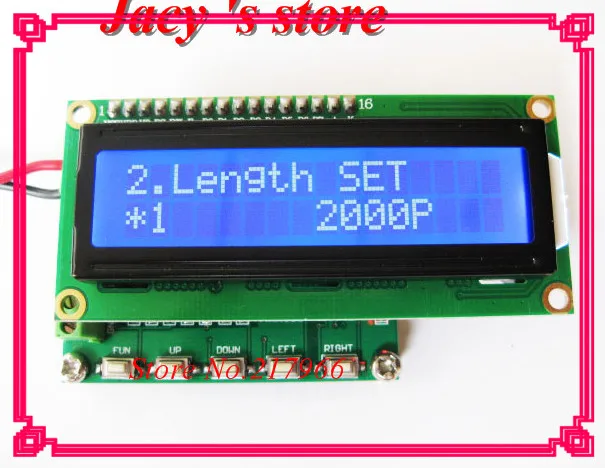

4,2. Установите длину хода шагового двигателя
Вид интерфейса:
Первая линия «SET 2. Длина»
Вторая линия «***** P * 1»
Управление кнопками:
Удовольствие: функциональные клавиши (выберите оператора, чтобы установить данные)
Слева: Автоматическое добавление ключа;
Длина: кнопка автоматического минуса;

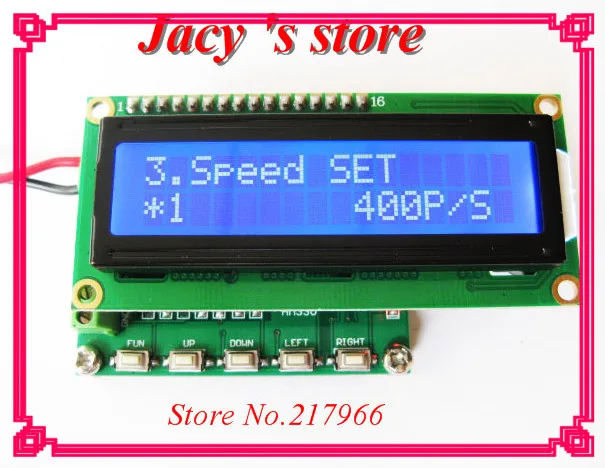

4,3, установите скорость шагового двигателя
Вид интерфейса:
Первая линия «3 установить скорость»
Вторая линия «456 P/S * 1»
Управление кнопками:
Удовольствие: функциональные клавиши (выберите оператора, чтобы установить данные)
Слева: Автоматическое добавление ключа;
Длина: кнопка автоматического минуса;

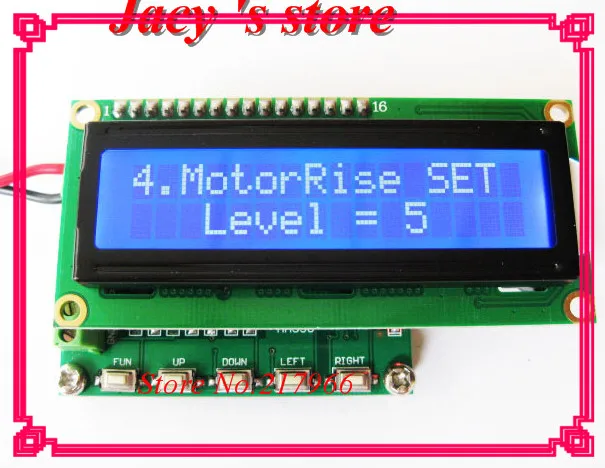

4,4, установите серию ускорения шагового двигателя
Вид интерфейса:
Первая линия «SET 4.MotorRise»
Вторая линия, уровень = 5 дюймов
Управление кнопками:
Слева: Автоматическое добавление ключа;
Длина: кнопка автоматического минуса;
4,5. Установите, чтобы сохранить параметры настройки
Вид интерфейса:
Первая строка «SET 5.Save»
Вторая линия, уровень = 5 дюймов
Управление кнопками:
Кнопка сохранения: (удовольствие: функциональные клавиши)

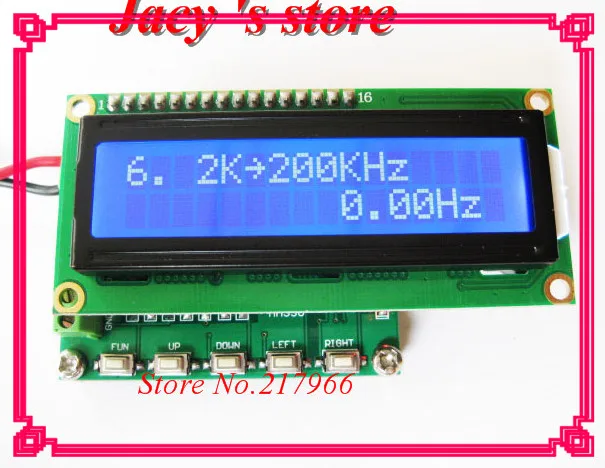

4,6, частота измерения
Вид интерфейса:
Первая линия «6 2K->200 кГц»
Вторая линия «0,00 ч»
Управление кнопками:
Набор для измерения частотного диапазона клавиш: (слева: кнопка «self plus»)

Пять, проводка
Определение подключения P1:
Символическое значение серийного номера
1 VDD модуль питания катод (7V ~ 12V)
2 GND модуль питания катод

Определение подключения P3
Символическое значение серийного номера
1 плавник измеряется частота входа
2 Выход направления шагового двигателя P2. (CW)
3 P1 импульсный выход шагового двигателя. (CP)
Источник питания 4 GND отрицательный (заземляющий провод)

5,2, использование процесса:
Пожалуйста, прочтите инструкции перед использованием:
Пожалуйста, исправьте шаги или Опустите ошибку.
1. Установите длину двигателя.
2. Установите скорость двигателя.
3 набора серии ускорения двигателя.
4 Пусковой двигатель
