Характеристики
WP3076ADAM ( 1AO ) _ 0 20MA / 4 аналоговый выходной модуль/RS485 MODBUS RTU связи|communication module|module output |
Описание товара
1. Мы предоставляем руководство по эксплуатации модуля и программное обеспечение для отладки, пожалуйста, перейдите на следующий сайт URL для загрузки.
Http://www.shwellpro.com/download
2. Если у вас есть какие-либо проблемы с нашими продуктами, пожалуйста, свяжитесь с нами через сообщение о заказе или электронную почту, мы поможем вам решить проблему.
3. Если требуется таможенный налог, покупатель должен нести стоимость, Продавец не несет никакой Таможенный налог.
4. Любые проблемы просто свяжитесь с нами через сообщение заказа или по электронной почте befor спор и отрицательные отзывы. Ваш suport очень важен для нас, спасибо за Ваше понимание!
Детальная информация о товаре
1 、 Описание продукта
Один выходной канал тока: DC0 ~ 20 мА/DC4 ~ 20 мА RS485 MODBUS RTU стандартный протокол связи Сеть с программным обеспечением конфигурации, PLC или промышленная сенсорная панель Связь статус светодиодный Схема связи предназначена для защиты от грома и помех Используется для сбора сигналов и управления в промышленной области
2, Параметры
Аналоговый выходной канал 1ch Аналоговый выходной диапазон DC0 ~ 20mA / DC4 ~ 20mA Точность аналогового выхода ± 0,01 мА Максимальная выходная нагрузка 1050Ω(DC24V) Рабочая температура-20 ~ 70 ℃ Внешнего источника питания DC9V ~ 30V/2W Предохранение от изоляции DC1500V Метод установки стандартный DIN направляющая или винт Размер 125 × 73 × 35 мм

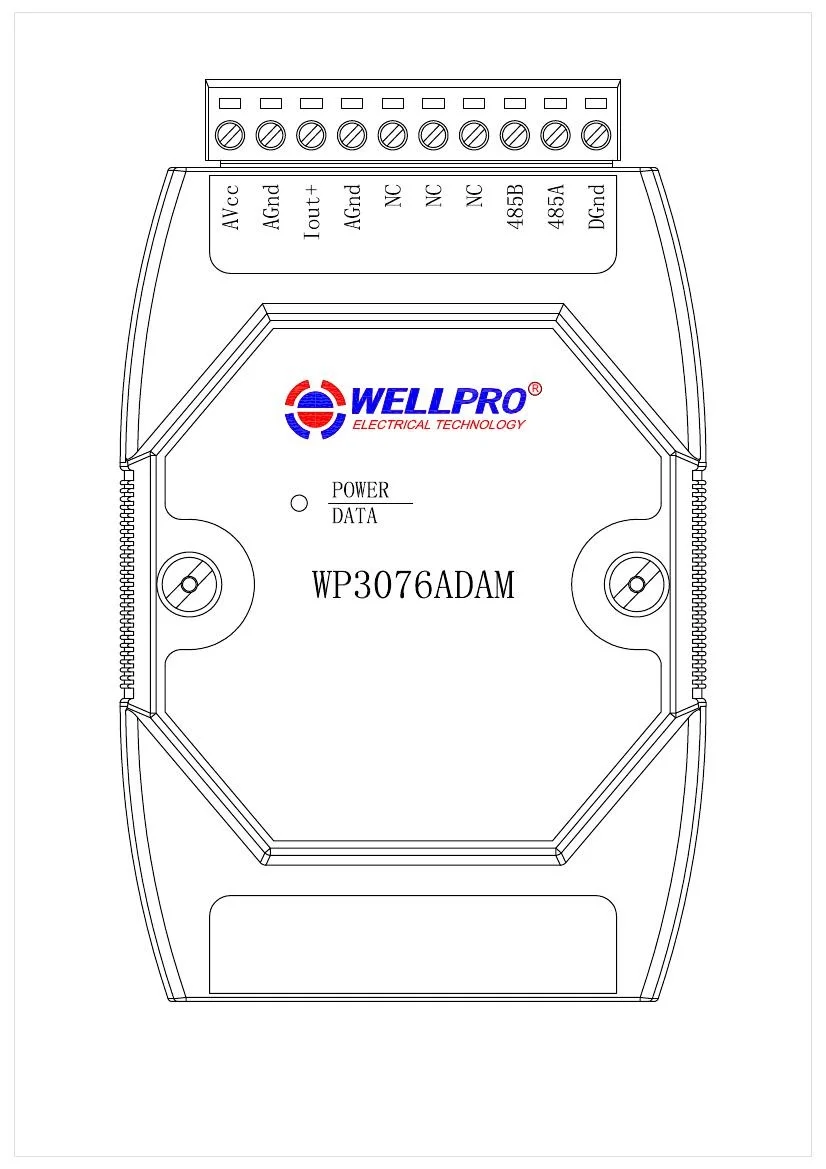

3 、 Интерфейс Описание
AVcc
Внешний источник питания Вход положительный
AGnd
Внешний источник питания Вход отрицательный/мощность заземления
Iout +
Выходной ток: положительный
AGnd
Ток на выходе отрицательный/аналоговый заземление/мощность заземления
NC
Без подключения
NC
Без подключения
NC
Без подключения
485B
RS485 сигнала в-режиме
485A
RS485 сигнала A +
DGnd
RS485 заземления
4. Схема применения аналогового выхода
5 、 Связь Описание
5,1. Коммуникационный параметр: 9600, None, 8, 1 (настройка по умолчанию)
Параметр
Описание продукта:
9600
Скорость передачи данных
Нет
Проверьте Бит
8
Данные бит
1
Стоп-бит
5,2. Команда для настройки данных аналогового выхода
Отправка: 01 06 00 00 2C 39 55 18 (например/с шестигранной головкой)
Данных
Байт
Описание данных
Обратите внимание
01
1
Адрес модуля
Диапазон адресов: 01-FE
06
1
Код функции
06-запись одного холдинга
0000
2
Зарегистрированный адрес (4X тип)
0000-analog выходной регистр
2C39
2
Запись данных
Текущие выходные данные, диапазон: 0000-4E20
5518
2
CRC код проверки
CRC проверьте код для всех данных
Приема: 01 06 00 00 2C 39 55 18 (например/с шестигранной головкой)
Эта команда устанавливает модуль для вывода тока.
Данные аналогового выхода «2C39», это будет 11321 после преобразования в десятичные данные. Положите его в формулу: Iout = DATA/1000 = 11321/1000 = 11.321mA.
Когда модуль получит правильную команду, он отправит ответ обратно мастеру.
5,3. Команда для чтения данных с аналоговым выходом
Отправка: 01 03 00 00 00 01 84 0A (например/с шестигранной головкой)
Данных
Байт
Описание данных
Обратите внимание
01
1
Адрес модуля
Диапазон адресов: 01-FE
03
1
Код функции
03-Чтение холдинга
0000
2
Зарегистрированный адрес (4X тип)
0000-исходный адрес регистра
0001
2
Регистрационный номер
0001-чтение 1 регистра
840A
2
CRC код проверки
CRC проверьте код для всех данных
Приема: 01 03 02 2C 39 64 96 (например/с шестигранной головкой)
Данных
Байт
Описание данных
Обратите внимание
01
1
Адрес модуля
Диапазон адресов: 01-FE
03
1
Код функции
03-Чтение холдинга
02
1
Байт данных
02-Чтение 2 байт
2C39
2
Считывать данные
2C39-analog вывода данных
6496
2
CRC код проверки
CRC проверьте код для всех данных
Эта команда считывает текущие выходные данные модуля.
Данные аналогового выхода «2C39», это будет 11321 после преобразования в десятичные данные. Положите его в формулу: Iout = DATA/1000 = 11321/1000 = 11.321mA.
5,4. Команда для настройки Адреса модуля
Отправка: 00 06 00 64 00 01 08 04 (например/с шестигранной головкой)
Дата
Байт
Описание данных
Обратите внимание
00
1
Адрес модуля
00-адрес передачи
06
1
Код функции
06-запись одного холдинга
0064
2
Зарегистрированный адрес (4X тип)
0064-Модульный адресный регистр
0001
2
Запись данных
0001-новый адрес модуля, диапазон: 0001-00FE
0804
2
CRC код проверки
CRC проверьте код для всех данных
Приема: 00 06 00 64 00 01 08 04 (например/с шестигранной головкой)
Эта команда устанавливает адрес модуля (рабочий адрес) как «01» (настройка по умолчанию). Эта настройка может быть сохранена при выключении питания. Это команда трансляции. Необходимо убедиться, что к мастеру подключен только один модуль.
Когда модуль получит правильную команду, он отправит ответ обратно мастеру.
5,5. Команда для настройки параметров связи
Отправка: 01 06 00 65 00 02 18 14 (например/с шестигранной головкой)
Данных
Байт
Описание данных
Обратите внимание
01
1
Адрес модуля
Диапазон адресов: 01-FE
06
1
Код функции
06-запись одного холдинга
0065
2
Зарегистрированный адрес (4X тип)
0065-регистр параметров связи
0002
2
Запись данных
0001- 4800, нет, 8, 1
0002- 9600, нет, 8, 1
0003- 19200, нет, 8, 1
0004- 38400, нет, 8, 1
0005- 4800, ровный, 8, 1
0006- 9600, ровный, 8, 1
0007- 19200, ровный, 8, 1
0008- 38400, ровный, 8, 1
1814
2
CRC код проверки
CRC проверьте код для всех данных
Приема: 01 06 00 65 00 02 18 14 (например/с шестигранной головкой)
Эта команда устанавливает Коммуникационный параметр как «9600, None, 8, 1» (настройки по умолчанию). Эта настройка может быть сохранена при выключении питания.
Когда модуль получит правильную команду, он отправит ответ обратно мастеру.
6. Описание питания/данных светодиодный
При включении модуля светодиодный зеленый цвет. Когда модуль находится под связью, светодиодный мерцает. Когда модуль получает правильную команду, светодиодный зеленый цвет. Когда модуль получает неверную команду или другую команду модуля, светодиодный индикатор красного цвета.
7. Описание отладки ПК
Мы предоставляем программное обеспечение для отладки для тестирования функций и настройки параметров. Выполните следующие действия:
Подключите компьютер к модулю с конвертером RS485. Подключите питание DC12V или DC24V к модулю и включите питание. Чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что положительные и отрицательные клеммы правильно подключены перед включением питания. Откройте программное обеспечение и выберите модель модуля, вы увидите окно функционального тестирования или настройки параметров. Установите параметр связи и откройте последовательный порт. Выберите соответствующую настройку и нажмите кнопку «Чтение» или «запись».
8. Сетевая схема RS485
