Характеристики
WP3084ADAM ( 8VI ) _ 0 10V Аналоговый Входной модуль/RS485 MODBUS RTU связи|communication|modulecommunication module |
Описание товара
1. Мы предоставляем руководство по эксплуатации модуля и программное обеспечение для отладки, пожалуйста, перейдите на следующий сайт URL дляСкачать.
Http://www.shwellpro.com/download
2. Если у вас есть какие-либо проблемы с нашими продуктами, пожалуйста, свяжитесь с нами через сообщение о заказе или по электронной почте, мы поможемЧтобы решить проблему.
3. Если требуется таможенный налог, покупатель должен нести стоимость, Продавец не несет никакой Таможенный налог.
4. Любые проблемы просто свяжитесь с нами через сообщение заказа или по электронной почте befor спор и негативные отзывы.Suport очень важен для нас, спасибо за Ваше понимание!
Детальная информация о товаре
1. Описание продукта
Восемь входных каналов напряжения: DC0 ~ 10 в RS485 MODBUS RTU стандартный протокол связи Сеть с программным обеспечением конфигурации, PLC или промышленная сенсорная панель Связь статус светодиодный Схема связи предназначена для защиты от грома и помех Используется для сбора сигналов и управления в промышленном fiel2. Параметры
Аналоговый Входной канал 8ch Аналоговый входной диапазон DC0 ~ 10V Точность аналогового ввода ± 0,02 в Рабочая температура-20 ~ 70 ℃ Внешнего источника питания DC9V ~ 30V/2W Предохранение от изоляции DC1500V Метод установки стандартный DIN направляющая или винт Размер 125 × 73 × 35 м

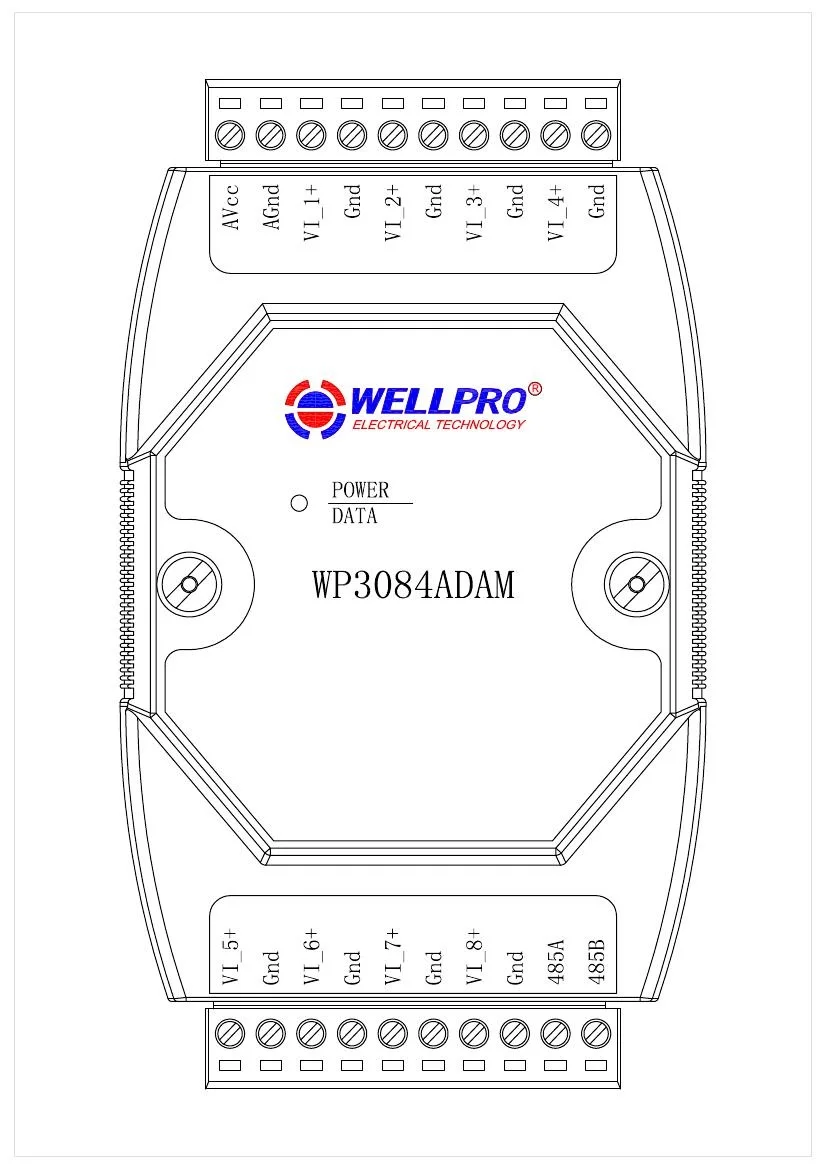

3. Интерфейс высокой четкости
AVcc
Внешний источник питания Вход положительный
AGnd
Внешний источник питания Вход отрицательный/мощность заземления
VI_1 +
Входное напряжение 1 положительный канал
Gnd
Входное напряжение канала отрицательного/общего аналогового заземления
VI_2 +
Входное напряжение 2 положительных канала
Gnd
Входное напряжение канала отрицательного/общего аналогового заземления
VI_3 +
Входное напряжение 3 положительных канала
Gnd
Входное напряжение канала отрицательного/общего аналогового заземления
VI_4 +
Напряжение входного канала 4 положительных
Gnd
Входное напряжение канала отрицательного/общего аналогового заземления
VI_5 +
Входное напряжение 5 положительных каналов
Gnd
Входное напряжение канала отрицательного/общего аналогового заземления
VI_6 +
Входное напряжение 6 положительных каналов
Gnd
Входное напряжение канала отрицательного/общего аналогового заземления
VI_7 +
Напряжение входного канала 7 положительных
Gnd
Входное напряжение канала отрицательного/общего аналогового заземления
VI_8 +
Входное напряжение 8 положительных каналов
Gnd
Входное напряжение канала отрицательного/общего аналогового заземления
485B
RS485 сигнала в-режиме
485A
RS485 сигнала A +
4 Аналоговые диаграмма применения4 Аналоговые диаграмма применения
5 Связь Описание
5,1 Коммуникационный параметр: 9600, None, 8, 1 (настройка по умолчанию)
Параметр
Описание продукта:
9600
Скорость передачи данных
Нет
Проверьте Бит
8
Данные бит
1
Стоп-бит
5,2. Команда для чтения данных с аналоговым входом
Отправка: 01 03 00 00 00 08 44 0C (например/с шестигранной головкой)
Данных
Байт
Описание данных
Обратите внимание
01
1
Адрес модуля
Диапазон адресов: 01-FE
03
1
Код функции
03-Чтение холдинга
0000
2
Зарегистрированный адрес (4X тип)
0000-исходный адрес регистра
0008
2
Регистрационный номер
0008-чтение 8 регистров
440C
2
CRC код проверки
CRC проверьте код для всех данных
Приема: 01 03 10 05 AF 00 00 00 00 00 00 00 00 00 00 00 00 00 00 C8 76 (например/с шестигранной головкой)
Данных
Байт
Описание данных
Обратите внимание
01
1
Адрес модуля
Диапазон адресов: 01-FE
03
1
Код функции
03-Чтение холдинга
10
1
Байт данных
10-чтение 16 байт
05AF
0000
0000
0000
0000
0000
0000
0000
16
Считывать данные
05af-аналоговый входной канал 1 данных
0000-аналоговый входной канал 2 данных
0000-аналоговый входной канал 3 данных
0000-аналоговый входной канал 4 данных
0000-аналоговый входной канал 5 данных
0000-аналоговый входной канал 6 данных
0000-аналоговый входной канал 7 данных
0000-аналоговый входной канал 8 данных
C876
2
CRC код проверки
CRC проверьте код для всех данных
Эта команда считывает данные входного напряжения модуля.
Данные аналогового входного канала 1-«05AF», он будет 1455 после преобразования в десятичные данные. Поместите его в формулу: V = DATA * 10/4095 = 1455*10/4095 & asymp; 3,55 V. Напряжение другого аналогового входного канала составляет 0 В.
5,3 Команда для настройки Адреса модуля:
Отправка: 00 06 00 64 00 01 08 04 (например/с шестигранной головкой)
Дата
Байт
Описание данных
Обратите внимание
00
1
Адрес модуля
00-адрес передачи
06
1
Код функции
06-запись одного холдинга
0064
2
Зарегистрированный адрес (4X тип)
0064-Модульный адресный регистр
0001
2
Запись данных
0001-адрес модуля, диапазон: 0001-00FE
0804
2
CRC код проверки
CRC проверьте код для всех данных
Приема: 00 06 00 64 00 01 08 04 (например/с шестигранной головкой)
Эта команда устанавливает адрес модуля (рабочий адрес) как «01» (настройка по умолчанию). Эта настройка может быть сохранена при выключении питания. Это команда трансляции. Необходимо убедиться, что к мастеру подключен только один модуль.
Когда модуль получит правильную команду, он отправит ответ обратно мастеру.
5,4 команда для настройки параметров связи:
Отправка: 01 06 00 65 00 02 18 14 (например/с шестигранной головкой)
Данных
Байт
Описание данных
Обратите внимание
01
1
Адрес модуля
Диапазон адресов: 01-FE
06
1
Код функции
06-запись одного холдинга
0065
2
Зарегистрированный адрес (4X тип)
0065-регистр параметров связи
0002
2
Запись данных
0001- 4800, нет, 8, 1
0002- 9600, нет, 8, 1
0003- 19200, нет, 8, 1
0004- 38400, нет, 8, 1
0005- 4800, ровный, 8, 1
0006- 9600, ровный, 8, 1
0007- 19200, ровный, 8, 1
0008- 38400, ровный, 8, 1
1814
2
CRC код проверки
CRC проверьте код для всех данных
Приема: 01 06 00 65 00 02 18 14 (например/с шестигранной головкой)
Эта команда устанавливает Коммуникационный параметр как «9600, None, 8, 1» (настройки по умолчанию). Эта настройка может быть сохранена при выключении питания.
Когда модуль получит правильную команду, он отправит ответ обратно мастеру.
6. Описание питания/данных светодиодный
При включении модуля светодиодный зеленый цвет. Когда модуль находится под связью, светодиодный мерцает. Когда модуль получает правильную команду, светодиодный зеленый цвет. Когда модуль получает неверную команду или другую команду модуля, светодиодный индикатор красного цвета.
7. Описание отладки ПК
Мы предоставляем программное обеспечение для отладки для тестирования функций и настройки параметров. Выполните следующие действия:
Подключите компьютер к модулю с конвертером RS485. Подключите питание DC12V или DC24V к модулю и включите питание. Чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что положительные и отрицательные клеммы правильно подключены перед включением питания. Откройте программное обеспечение и выберите модель модуля, вы увидите окно функционального тестирования или настройки параметров. Установите параметр связи и откройте последовательный порт. Выберите соответствующую настройку и нажмите кнопку «Чтение» или «запись».
8. Сетевая схема RS485
