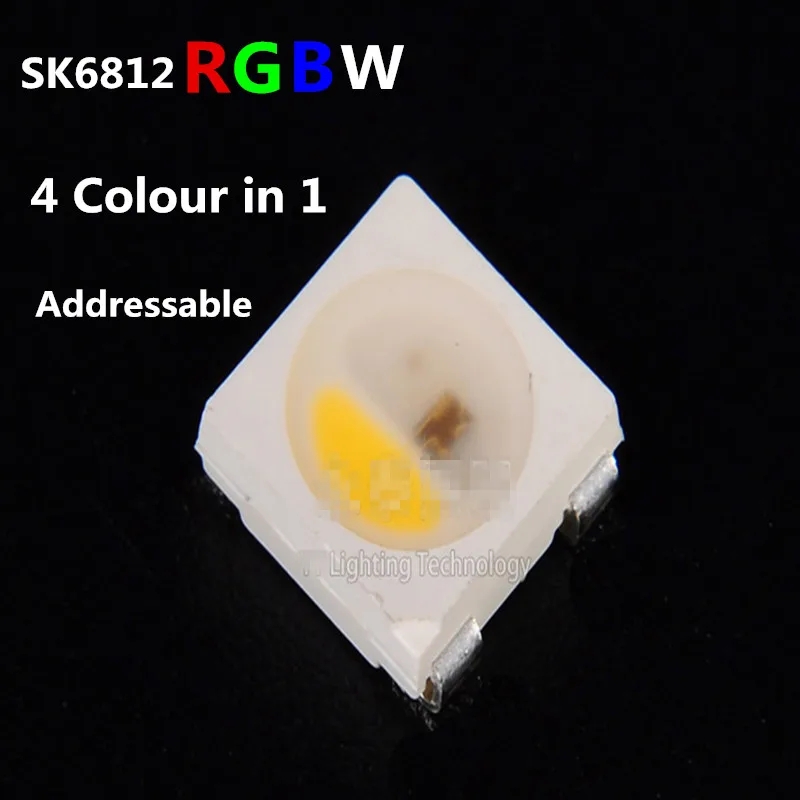

SK6812 (аналогичный WS2812B) RGBW RGB (естественный/теплый/белый) 5050 SMD индивидуальные

SK6812 (аналогичный WS2812B) RGBW RGB (естественный/теплый/белый) 5050 SMD индивидуальные

Обратите внимание:

RGBW = RGB + белый (6000-7000 k)

RGBWW = RGB + теплый белый (2700-3000 k)

RGBNW = RGB + натуральный белый (4000-4500 k)

SK6812WWA

Спецификация

Интегрированный источник света интеллектуальное управление

Светодиодный чип Типа SMD

Номер документа: SPC/SK6812WWA

Номер модели: SK6812WWA

Описание: 5,5x5,0x1,6 мм Верхний SMD Тип 0,2 Вт

Интеллектуальное управление светодиодами

Rev. No.: 01

Интегрированный источник света интеллектуальное управление

Светодиодного типа SMD

Модель: SK6812WWA-XX

1. Обзор продукта:

SK6812WWA-Умная светодиодная схема управления и светоизлучающая схема в одном контролируемом светодиодном источнике,

Который имеет форму светодиодного чипа 5050. Каждый элемент освещения-пиксель, а интенсивность

Пиксели находятся на входном сигнале интеллектуального цифрового интерфейса. Выход определяется запатентованной PWM

Технология, которая эффективно гарантирует высокую консистенцию цвета пикселей. Контроль

Цепь состоит из цепи усиления сигнала, встроенной цепи постоянного тока и высокой

Прецизионный RC осциллятор.

Используемый протокол данных является однополярным режимом связи NRZ. 24-битные данные передаются

От контроллера до DIN первого элемента, и если он принимается, он извлекается из пикселя в пиксель. После

Внутренняя защелка данных, остальные данные передаются через внутреннюю цепь усиления и отправляются

На порту DO до остальных пикселей. Пиксель сбрасывается после окончания DIN. Использование автоматического

Формирующая технология пересылки делает количество каскадных пикселей без передачи сигнала только

Ограничено скоростью передачи сигнала.

Светодиод имеет низкое напряжение вождения (что обеспечивает защиту окружающей среды и энергосбережение),

Высокая яркость, угол рассеяния, хорошая консистенция, низкая мощность и длительный срок службы. Схема управления

Интегрирован в светодиод выше.

Основное поле применения:

Полноцветная светодиодная гирлянда, СВЕТОДИОДНЫЙ полноцветный модуль, супер жесткие и мягкие светодиодные лампы, светодиодная трубка,

Светодиодный внешний вид/Освещение сцены

Светодиодный точечный свет, светодиодный пиксельный экран, светодиодный экран в форме, различные электронные продукты, электрические

Оборудование и т. Д.

Описание:

Верхняя SMD внутренняя интегрированная Высококачественная внешняя контрольная линия последовательного каскада постоянного тока IC;

Схема управления и чип в компонентах SMD 5050, для формирования полного контроля пикселей, цвета

Смешивание однородности и консистенции;

Встроенная схема формирования данных, сигнал пикселя получен после формирования волны и выходной формы волны

Искажение не гарантирует линию;

.Встроенная Мощность при перезагрузке и перезагрузке цепи, питание не работает;

Серая схема регулировки уровня (256 уровней Серая Шкала регулируется);

Специальная обработка Красного диска, баланс цвета;

Линия передачи данных;

Пластиковая технология укрепления вперед, расстояние передачи между двумя точками более 10 м;

Использование типичной частоты передачи данных 800 кбит/с, когда частота обновления 30 кадров в сек

4. Механические Размеры:

5. PIN configuratio

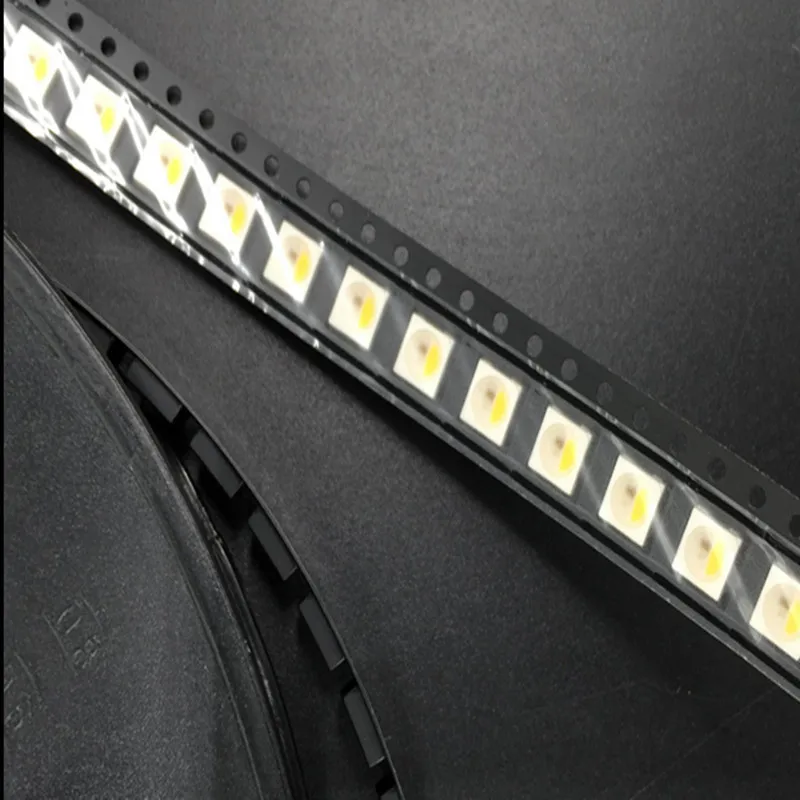

Упаковка включает:

10 ~ 1000 шт SK6812 RGBW светодиоды
