Цифровой осциллограф Hantek DSO4072C 2 канала 70 МГц полоса пропускания 1GSa/s

Hantek DSO4072C цифровой осциллограф 2 канала 70 МГц полоса пропускания 1GSa/s произвольный/функциональный генератор сигналов 1 канал

Продукт Особенности

* 2 канальный цифровой осциллограф + произвольный/Функция генератор сигналов + Синхронизация сигнала + внешний триггер, мощный, легко переключаться * Полоса пропускания 70 МГц; Частота образцов 1GSa/s; * 2 канала Осциллограф; 40K запись Длина; * Ключи для osilloscope и генератора сигналов отделены; Более удобно управлять им одновременно * 7 дюймов 64K цветной ЖК-дисплей, разрешение 800x480; Четкий и яркий дисплей формы волны * 32 вида автоматических измерений, с функцией FFT; Экономия времени пользователя и делает работу более простой и эффективной * Мощная функция триггера: видео, кромка, ширина плеера, наклон, сверхурочная работа, альтернативный триггер. * Произвольный/функциональный генератор сигналов: 25 МГц, разрешение 12 бит, DDS 200 МГц, произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/постоянный ток; легко имитировать преобразователь. * 25 МГц произвольный сигнал (Синусоидальная волна до 75 МГц); * Поддержка sd-карты, функция VGA (опционально); * Встроенный usb-хост, поддержка usb-накопителя, usb-интерфейс/обновление системы sd-карт Технические характеристики Модель DSO4202C DSO4102C   DSO4072C    Осциллограф Частота дискретизации Диапазон дискретизации: 1GSa/s Эквивалентная частота образцов: 25GSa/s Приобретение режимов Обычный Обычные данные только в том случае, Пиковое Обнаружение Высокочастотный и randon glith захват Средний Wavefom средняя, выбор 4,8,16,32, 64128 Входы Входы муфта AC, DC, GND Inpits Impendance 1MΩ ± 2% ‖ 20pF ± 3pF Затухания зонда 1X, 10X Поддерживаемый коэффициент затухания зонда 1X, 10X, 100X, 1000X Максимальная Вход Напряжение CAT I и CAT II: 300VRMS (10 ×) CAT III: 150VRMS(1 ×); Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, повреждение осциллограф может произойти. По горизонтали Образец диапазон скорости цифрового потока 1GS/s Сигналов интерполяции (Sin x)/x Запись Длина 40K Диапазон сек/Див 2ns/div до 40s/div 4ns/div до 40s/div Частота дискретизации и ± 50ppm (в течение любого ≥ 1ms интервала времени) Точность задержки времени Диапазон местоположения От 2ns/div до 10ns/div; 20ns/div до 80us/div; (-8div x s/div) до 40 мс; (-4div x s/div) до 20 мс; 200us/div до 40s/div; (-8div x s/div) до 400s Точность измерения времени Delta
(Полная полоса пропускания) Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns);
> 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns);
Интервал образца = s/div ÷ 200 Вертикальный Вертикальный Разрешение 8-бит, все каналы в выборку одновременно Диапазон местоположения 2 мВ/деление до 10V/div Пропускная способность 200 МГц 100 МГц 70 МГц Время подъема на BNC (Типичный) 1.8ns 3.5ns 5ns Аналоговая полоса пропускания в нормальных и средних режимах на BNC или с зондом, DC в сочетании 2 мВ/деление на 20 мВ/div, ± 400mV; 50мв/div до 200 мВ/div, ± 1V 500mV/div до 2V/div, ± 40V 5V/div, ± с алюминиевой крышкой, 50В Математика +, -, *, /, FFT БПФ Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 образец точка Предел пропускной способности 20 МГц Низкочастотная характеристика (-3 дБ) ≤ 10 Гц на BNC DC усиления точность ± 3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див; ± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див Точность измерения постоянного тока,
Средний режим приобретения Когда вертикальное смещение равно нулю, и N≥ 16:± (3% × Чтение + 0.1div + 1МВ) выбирается только 10 мВ/div или больше;
Когда вертикальное смещение не равно нулю, и N≥ 16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/Див Повторяемость измерений вольт, средний режим сбора Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды Триггер Системы Тип триггера Края, видео, пульс, наклон, со временем, альтернатива Источник запуска CH1, CH2, EXT, EXT/5, линия переменного тока Режимы ожидания Авто, нормальный, одиночный Муфта Тип DC, AC, шумоподавление, HF отклонение, LF отклонение Чувствительность триггера
(Тип триггера кромки) DC(CH1,CH2): 1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full; DC(EXT): 200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц; DC(EXT/5): 1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц; AC: смягчает сигналы ниже 10 Гц; Отклонение ВЧ: ослабляет сигналы выше 80 кГц; LF отклонение: такие же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц Триггер диапазон уровня CH1/CH2: ± 8 делений от центра экрана; EXT: ± 1,2 V; EXT/5:± 6В Точность уровня триггера (типичная) точность для сигналов с увеличением и падением раз ≥ 20ns CH1/CH2: 0.2div × Вольт/div в пределах ± 4 деления от центра экрана; EXT: ± (6% настроек + 40мв); EXT/5: ± (6% настроек + 200 мВ); Установите уровень до 50% (Типичный) Работает с входными сигналами ≥ 50 Гц Видео вспышка триггера Видео вспышка триггера Тип CH1, CH2: пиковая-пиковая амплитуда 2 делений; EXT: 400 мВ; EXT/5: 2 в Форматы сигналов и частоты поля, тип триггера видео Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии Выравнивание диапазон 100ns ~ 10s Импульсный Ширина триггер Режим триггера ширины импульса Триггер, когда (< , >, =, или & ne;); Положительный пульс или отрицательный пульс Импульсная ширина триггера Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера.
Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса.
Меньше, чем: точка триггера является задней кромкой.
Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса Импульсный Ширина диапазон 20ns ~ 10s Склон Наклон режим запуска Триггер, когда (< , > , =, или & ne; ); Положительный наклон или отрицательный наклон Наклон ТРИГГЕРНАЯ точка Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону. Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону. Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона. Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона. Временной диапазон 20ns ~ 10s Триггерный триггер Со временем режим Поднимающаяся кромка или опускающаяся кромка Временной диапазон 20ns ~ 10s Альтернативные триггер Триггер на CH1 Внутренний триггер: кромка, ширина импульса, видео, наклон Триггер на CH2 Внутренний триггер: кромка, ширина импульса, видео, наклон Триггер счетчик частоты Считывания Разрешение 6 цифр Точность (типичная) ± 30ppm (включая все Частотные ошибки и ± 1 погрешность) Частотный диапазон AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания Источник сигнала Ширина импульса или кромки режима запуска: все доступные источники триггера Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено. Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время. Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности. Режим запуска видео: счетчик частоты не работает. Мера Измерение курсора Разница напряжения между курсорами: △в Разница во времени между курсорами: △T Взаимный △T в Hertz (1/& Delta;T) Авто measuerment Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время осени, + Ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность,-обязанность, Vbase, Vtop, Vmid, Вамп, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF Источник сигнала режим Сигналов сопротивление DC-25MHz Частота дискретизации 200mhzdds Выход сигнала Произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/постоянный ток Частота Разрешение 0.1% Сигналов глубины 2KSa Вертикальный Разрешение 12bit Стабильность частоты <30ppm Сигналов диапазон -3,5 V ~ + 3,5 V Выход сопротивление 50Ω Выход ток 50mA Ipeak = 100mA Системы BW Натяжной канат длиной 25 м Коэффициент гармонических искажений -50dBc(1 кГц),-40dBc(10 кГц) Общие Особенности Дисплей Дисплей Тип 7 дюймов 64K цветной TFT (диагональный жидкий кристалл) Дисплей Разрешение 800 горизонтальных 480 вертикальных пикселей Дисплей контраст Регулируемый (16 зубчатых колес) с индикатором хода Зонд компенсатор Выход Выходное напряжение (типичное) Около 5Vpp в ≥ 1MΩ нагрузки Частота (типичная) 1 кГц Питание Поставка Напряжение 100-120VACRMS(± 10%), 45 Гц до 440 Гц, CATⅡ 120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATⅡ Мощность потребления <30W Предохранитель 2A, рейтинг, 250V На окружающую среду Температура Работа: 32 ℉ до 122 ℉ (0 ℃ до 50 ℃); Нерабочий: от-40 ℉ до 159,8 ℉ (от-40 ℃ до + 71 ℃) Метод охлаждения Конвекционная печь Влажность + 104 ℉ или ниже (+ 40 ℃ или ниже): ≤ 90% относительной влажности; 106 ℉ до 122 ℉ (+ 41 ℃ до 50 ℃): ≤ 60% относительная влажность Высота над уровнем моря Рабочий режим: ниже 3000 м (10000 футов); Неработоспособность: ниже 15000 м (50000 футов) Механические часы Размеры Длина 385 мм, ширина 200 мм, высота 245 мм Вес 3,5 кг (с упаковкой); 2,08 кг (без упаковки)

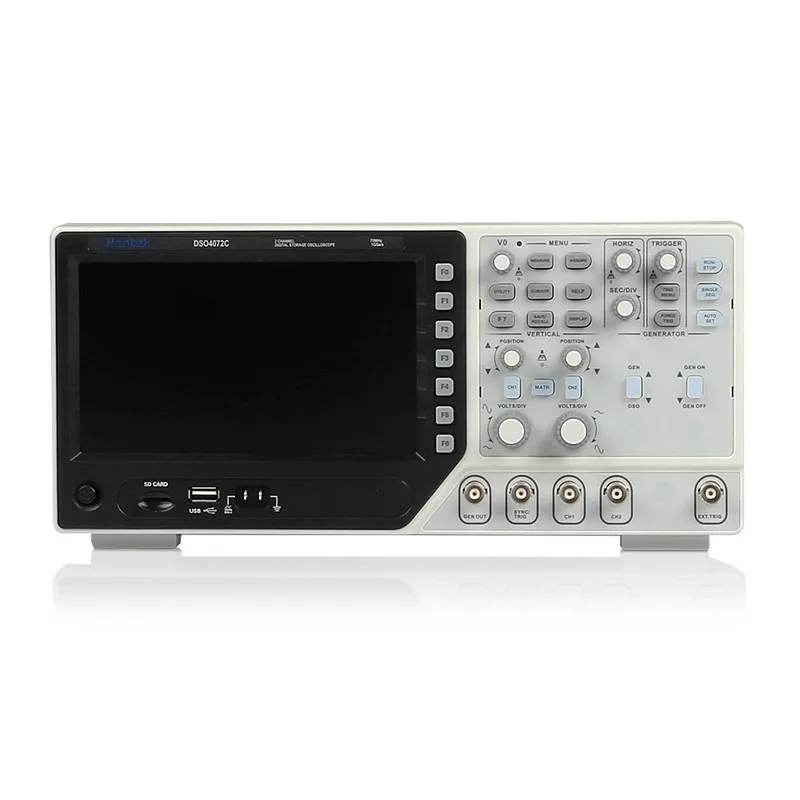

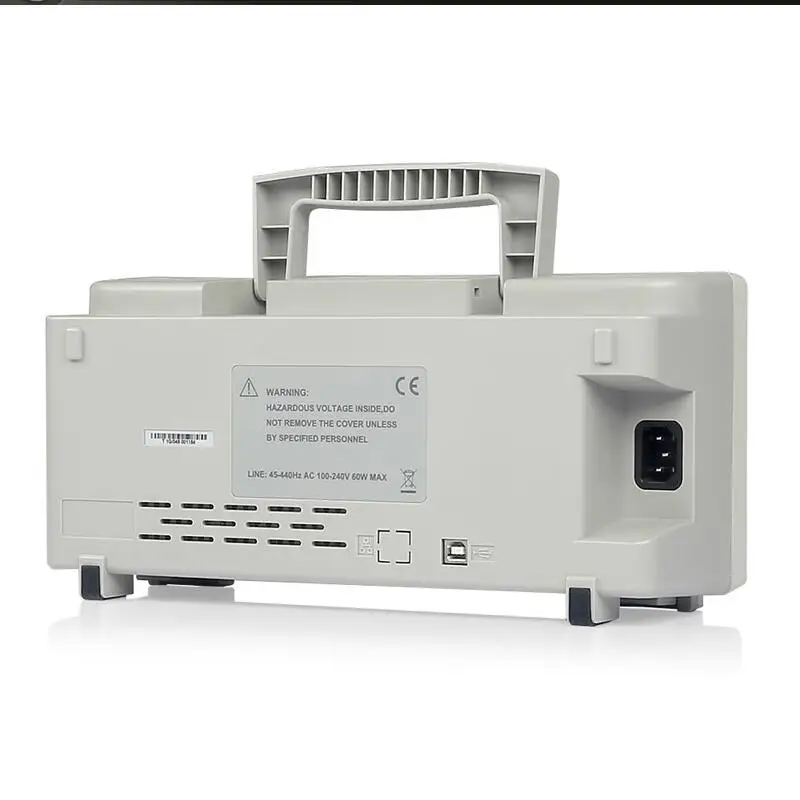

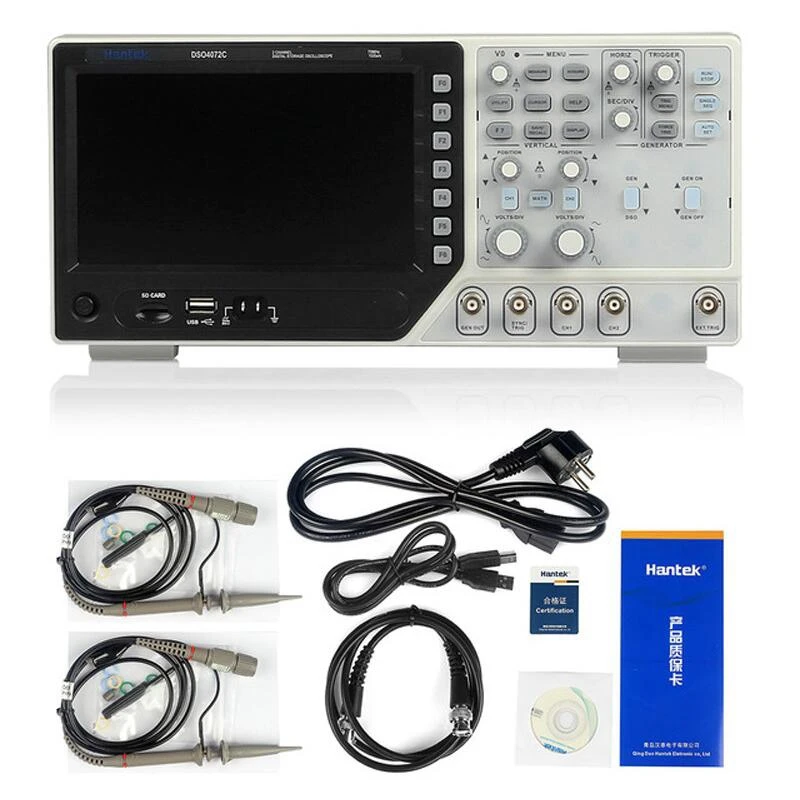

Изображение продукта
