DC5-24V SD-карта T-1000S светодиодный пиксель контроллер SPI диммер, Макс 2048 пикселей, поддержка WS2801,WS2811,WS2812B,SK6812,UCS1903,LPD6803 и т. д.

100% оригинал, не копия версии! 100% хорошее качество!

Мы продаем только хорошие оригинальные товары! Отказ от копии!

И. T-1000S системные характеристики

1. Уровень серого цвета 32-256, поддержка гамма-коррекции программного обеспечения.

2. Поддерживает правила и ручку специальной формы.

3. Выход с 1 портом, поддерживает 2048 пикселей лампы.

4. Управление SD-картой, автономное управление, содержимое программы управления линией, хранящейся на SD-карте.

5. T-1000S хранит максимум 16 файлов, по очереди копируйте их на SD-карту.

6. Файлы хранятся в SD-картах под названием: 00_1.led, 01_1.led, 02_1.led.

7. Совместим с однолинейными или двухлинейными чипами. Не нужно подключать CLK line при использовании однолинейного светодиодного светильника.

Примечание:

1. Модель T-1000S с одним выходом порта, при управлении 512 пикселей скорость может достигать 30 кадров в секунду, более 512 пикселей, скорость кадра будет автоматически замедляться
2. T-1000S должен использовать новое программное обеспечение LedEdit 2013.

3. После размещения заказа, если вам нужно программное обеспечение LedEdit2013, пожалуйста, свяжитесь с нами, и мы отправим его вам бесплатно. А также мы можем научить вас пользоваться программным обеспечением, если вы не знаете, как им пользоваться.

II. Поддержка чипов:

Поддержка типа IC

Модуль в программном обеспечении LedEdit

Числа пикселей

Примечание

LPD6803,D705,1101,6909, 6912

T-1000-6803

2048 пикселей

LPD8806,LPD8809

T-1000-8806

2048 пикселей

TM1803,TM1804,TM1809,TM1812

T-1000-TM

2048 пикселей

TM1804 и TM1809

Низкая скорость и высокая скорость

TM1903TM1904TM1909TM1912

T-1000-TM19

2048 пикселей

UCS6909UCS6912UCS7009UCS5903

T-1000-UCS-32

2048 пикселей

UCS1903UCS1909UCS1912

T-1000-UCS-256

2048 пикселей

Низкая скорость и высокая скорость

UCS3903

T-1000-UCS-1024

2048 пикселей

DMX512

T-1000-DMX

170/512 пикселей

Совместимый DMX512

WS2801,WS2803

T-1000-WS

2048 пикселей

WS2811

T-1000-WS2811

2048 пикселей

Низкая скорость и высокая скорость

DS189

T-1000-DS189

2048 пикселей

TLS3001,TLS3002TLS3008

T-1000-TLS

Пиксель

P9813

T-1000-P9813

2048 пикселей

SM16715

T-1000-SM16715

2048 пикселей

Низкая скорость и высокая скорость

SM16716

T-1000-SM16716

2048 пикселей

BS0901,BS0902

T-1000-0901

2048 пикселей

BS0815

T-1000-0815

2048 пикселей

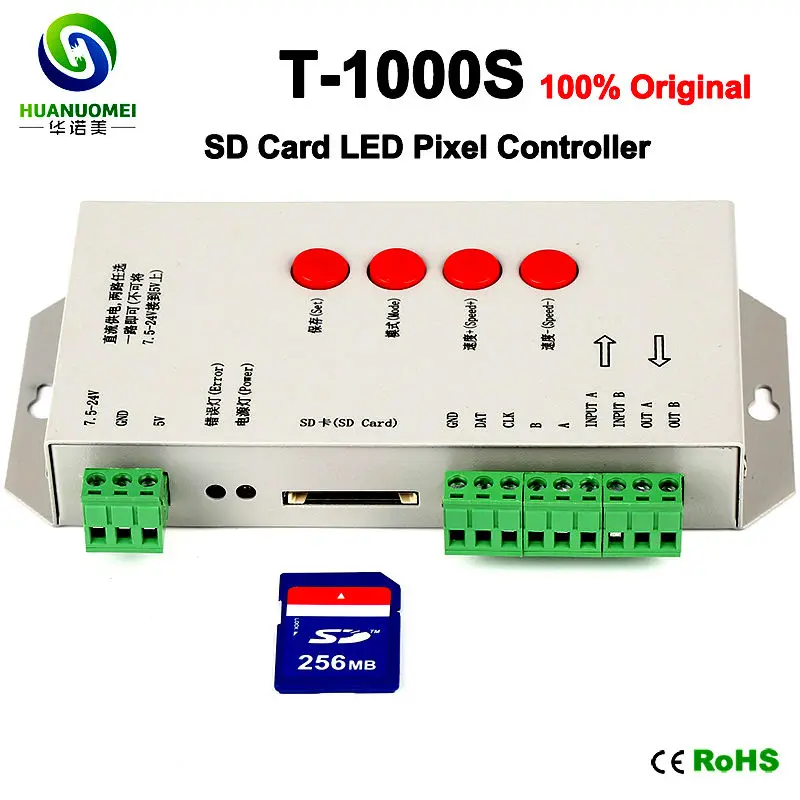

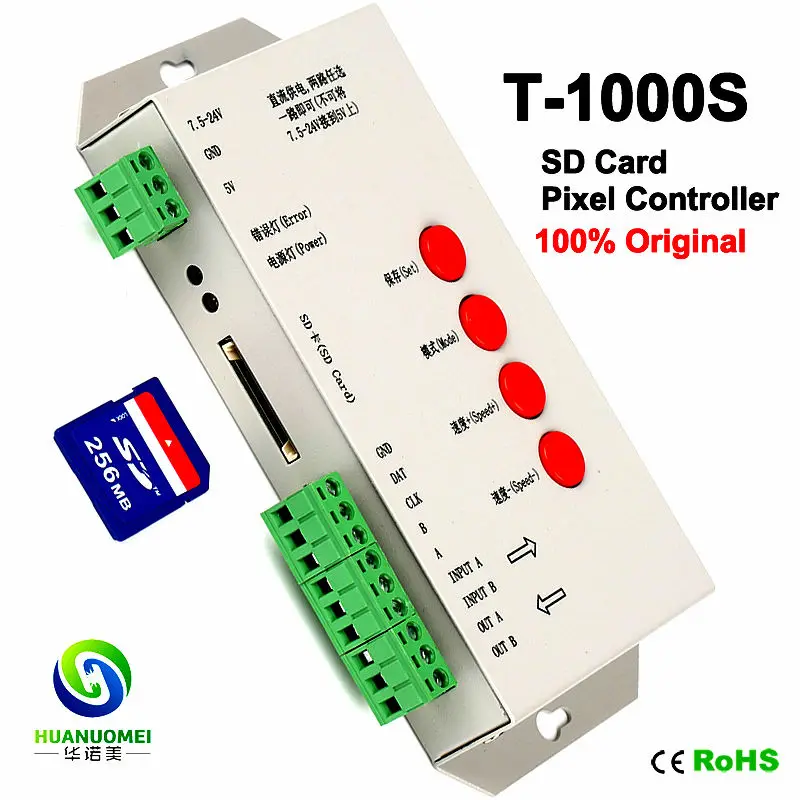

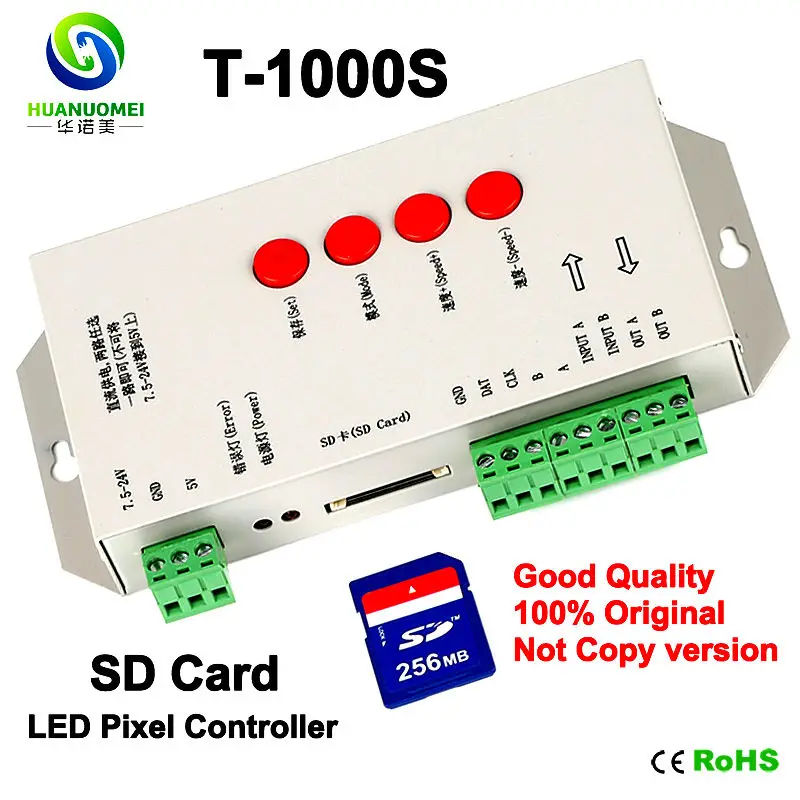

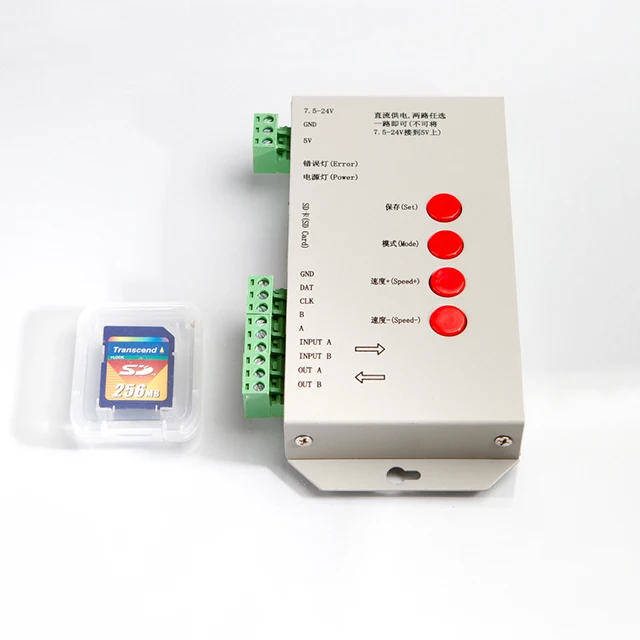

3. Схема подключения:

7,5 в-24 В

Вход питания постоянного тока, чтобы обеспечить два комплекта входной мощности, выберите группу.

5В

Силовая земля.

GND

Индикатор ошибки

Ошибка

Мощсветодиодный

Мощность

Слот для SD карты

Sd-карта

Выход CLK

CLK

Выходные данные

DAT

Сигнальная земля

GND

GND

Сигнальная земля

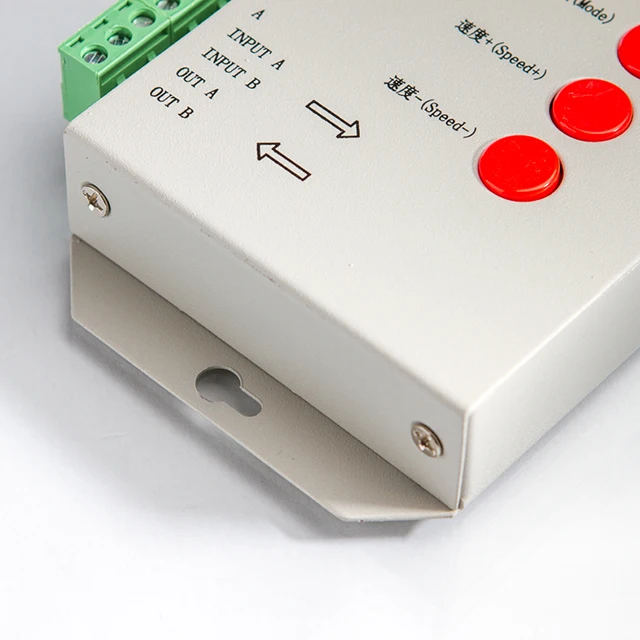

Кнопка регулирующей функции:

Набор

Сохраните настройки для сохранения файла текущих настроек и скорости воспроизведения

Режим

Файл коммутатора

Скорость +

Ускорение скорости воспроизведения

Скорость-

Замедление скорости воспроизведения

4. Схема системной архитектуры:

Конкретные параметры:
Карта памяти:
. Тип: SD-карта
. Емкость: 128 МБ-2 Гб
. Формат файла: формат файла FAT
. Хранить файлы:. Led
Физические параметры:
. Вес: 0,3 кг
. Размер: 122 мм 67 мм 25 мм
. Температура:-40-85 градусов
. Напряжение: DC5V / DC7.5-24V
. Мощность: 3 Вт

Несколько контроллеров T-1000S могут быть каскадными и работать синхронно.

T-1000S один сигнал TTL(SPI) и один выход сигнального порта RS485, может управлять 2048 пикселей/лампами;

Когда чип светодиодный да представляет собой Однолинейный чип с данными, тогда просто необходимо подключить его к DAT и GND контроллера. Если чип светодиодный да представляет собой двухлинейный чип с DAT и CLK, то необходимо подключить его к DAT, CLK и GND контроллера.

Если вам нужен сигнал RS485, вам нужно подключить контроллерAinterfaceСо светодиодными лампами A (DMX +), контроллеромBinterfaceСо светодиодными лампами B(DMX-),

Если вам нужно управлять новым типом ИС с помощью контроллера, режим программного кода: модель T-1000-IC.

6. Название программы:( Правило, как назвать программы :)

Название для контроллера NO.2:

00 _ 1.led ”--------- Программа № 1 для контроллера № 1

01 _ 1.led ”--------- программа NO.2 для контроллера No.1

02 _ 1.led ”--------- Программа № 3 для контроллера № 1

…

15 _ 1.led ”--------- Программа № 16 для контроллера № 1

Название для контроллера NO.2:

00 _ 2.led ”--------- Программа № 1 для контроллера № 2

01 _ 2.led ”--------- программа NO.2 для контроллера No.2

02 _ 2.led ”--------- Программа № 3 для контроллера № 2

…

Примечание:
Чтобы копировать файлы на SD карту, необходимо сначала отформатировать на SD карту, обратите внимание, что каждая копия должна быть отформатирована раньше.
SD-карта должна быть отформатирована как формат «FAT».

SD-карта в контроллере не может быть нагрета, подключайте SD-карту каждый раз, необходимо сначала отключить источник питания

VIII. Безнадежная съемка

Вопрос 1: После питания Индикатор ошибки T-1000S мигает без выхода дисплея

Ответ:Индикатор ошибки мигает, означает, что контроллер не правильно прочитал карту, возможные проблемы:

(1)SD-карта пуста, без файла эффекта.

(2) Файл эффекта на SD-карте и модель контроллера не совпадают, пожалуйста, выберите правильную модель контроллера в LedEdit, а затем Создайте файл эффектов.

(3)SD-карта не форматировала в FAT до копирования файлов эффектов.

(4) Пожалуйста, проверьте напряжение источника питания, контроллер может быть индивидуально включен, чтобы исключить причины питания

(5) Замените SD-карту, а затем проверьте, чтобы исключить возможность плохой SD-карты

Вопрос 2: Контроллер включен, индикатор нормальный, но лампы не меняют эффекта

Ответ:Причины этого заключаются в следующем:

(1) Проверьте, правильно ли подключена сигнальная линия освещения и контроллер

(2) Если сигнал TTL получен, лампа и контроллер должны быть общей заземлением, это означает, что Подключите светильник и землю контроллера вместе

(3) Проверьте, совпадает ли выбранная модель во время отображения файлов на SD-карте с чипами, используемыми при освещении
