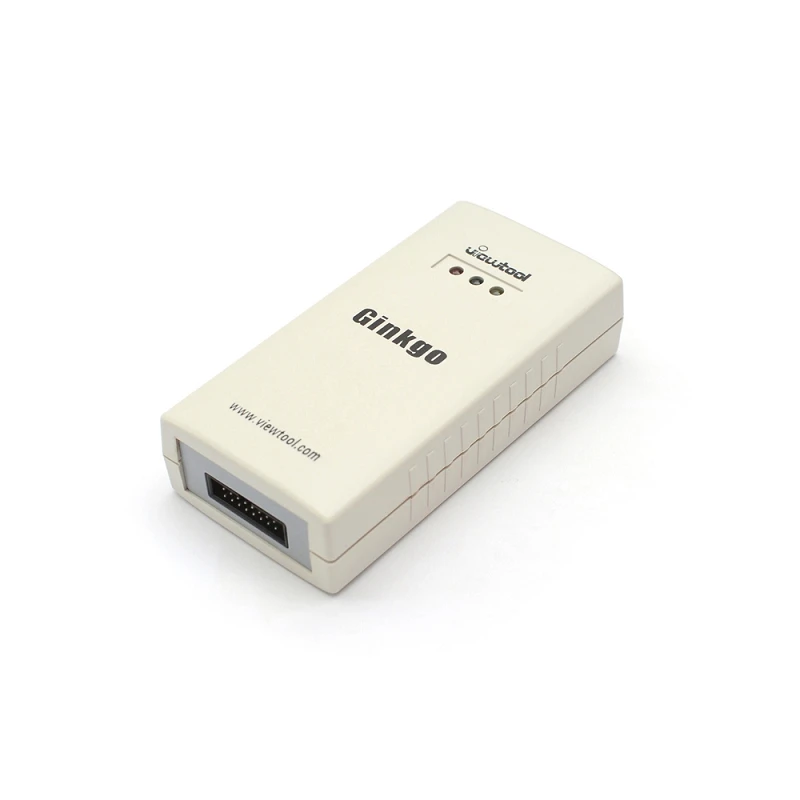

Для Usb-адаптера I2C usb с поворотом - IIC/GPIO I2C/PWM/ADC Поддержка Android |

Для Usb-адаптера I2C usb с поворотом - IIC/GPIO I2C/PWM/ADC Поддержка Android |

Устройство шины I2C, управление чипом, отладка
-Тест на Интерфейсный датчик I2C
I2C память EEPROM считывание и запись данных
I2C автобусное оборудование обнаружение неисправностей и техническое обслуживание
Управление чипом интерфейса PMBus и SMBus
-Оказание помощи в разработке программ I2C host
Импульсный счетчик
-Управление входом/выходом GPIO
-ШИМ
-USB/TTLRS485

-Linux,MAC OS,Окна,AndroidЧетыре основные системы;
-USB5 ВИ3,3 V500 мАДорога;
-Шина I2CХост (хост/мастер)ИлиSlave machine (Slave)USB и шина I2C для достижения двусторонней адаптации;
-2 канала оборудования I2C для подавления массовых беспорядков (стандартный режим), 8-канальный сетевой видеорегистратор программное обеспечение I2C (GPIO режим), оборудование, I2C частоту до1,2 МГц, Программное обеспечение I2C частота до400 кГцРегулируемая частота;
-PMBusSMBusОбеспечивает функцию интерфейса библиотеки для двух видов автобусов;
-LabviEW;
-USB-SDI12,USB-EasyScale,USB-UARTПоддержка преобразования автобусаСчетчик,Выход ШИМ,Отбор проб ADCGPIOПрочие Функции;
-ПКНесколько адаптеров I2C работают одновременно(До 100);
-Поддержка USB-RS485, выходRS485 сигнал управления автобусом (DE)Максимальная скорость передачи данных до2,25 Мбит/с;
-Доступно для пользователяБесплатные обновления и обновленияПри одном и том же оборудовании путем обновления программного обеспечения для достижения различных функций (например, I2C адаптер для адаптер SPI, а также традиционная адаптер стандарта Австралии);
ПолностьюФункция интерфейса с открытым дном, Две разработки, чтобы предоставить подробное описание функции и различных языковых платформ(Labview, C #, VC + +, Qt, Labwindows/CVI, Builder, C + +, VB, VB.NET, Delphi, LabView) шаблоны приложений для разработки, процедуры и документы, два;

Настоятельно рекомендуем:Пользователь выбирает I2C EEPROM при покупке адаптера USB-I2C в первый разAT24C02Модуль, чтобы отлаживать проблему, возникшую при сравнении тестов, чтобы помочь пользователям быстро найти проблему.

Параметры производительности

Источник питания USB bus, интерфейс связи USB2.0;
-2.Канал оборудования I2C для подавления массовых беспорядков (стандартный режим), 8-канальный сетевой видеорегистратор программное обеспечение I2C (GPIO режим), оборудование, I2C скорость 1,2 Мбит/с, программное обеспечение, I2C скорость передачи данных 400 кбит/с, скорость шины может быть отрегулировано;
-8ADC (12 бит) аналоговый сигнал напряжения (0 ~ 3,3 В) измерение, максимальная частота дискретизации 1 МГц;
-16GPIO может быть настроен как входной выходной штырь, и все контакты совместимы с уровнем TTL;
-4.Входной канал счетчика импульсов может подсчитывать восходящий край и падающий край импульса;
-2.Lu UART, может выводить RS485 сигнал управления автобусом (DE), максимальная скорость передачи данных до 2,25 Мбит/с;
-8Выход PWM сигнала, выходной регулируемый Рабочий цикл (0% ~ 100%), выходная частота регулируется (1 Гц ~ 20 МГц);
-16Выход сигнала шины EasyScale, может регулировать время шины;
-2.SDI12Выход шины (необходимо получить внешнего отправителя), специально для команды SDI12 для отправки и получения функций;
Безопасный Диапазон напряжения: 0 ~ 5 В;
-Размер аппаратной части: 103 мм x 53 мм x 28 мм, вес аппаратной части: около 200 г;
Диапазон рабочих температур: от-40 до 85 °C

Управляемая цифровой аутентификацией Microsoft, Win8 и выше версия системы без необходимости отключения цифровых подписей может использоваться как правило.

Введение программного обеспечения

USB-I2C классика:Самые базовые данные I2C для отправки и получения (режим поддержки slave), рекомендуемые при обработке данных, не являются сложными или количество данных не используется.

USB-I2C EEPROM:EEPROM, посвященная памяти интерфейса I2C, считывает и записывает данные в чип EEPROM интерфейса I2C данных при написании или чтении, очень удобно, программное обеспечение только в аппаратном обеспечении I2C (стандартный режим, два канала) для использования, вы можете изменить чип EEPROM адрес на программном интерфейсе.

USB-I2C расширения:Отправка или чтение данных могут быть предварительно отредактированы в списке, программное обеспечение может считывать и записывать данные в соответствии с операцией редактирования списка, рекомендуется использование программного управления является более сложной в необходимости для чипа интерфейса I2C.

USB-I2C PMBus:Специально для программного обеспечения управления PMBus и SMBus bus, в соответствии с Протоколом PMBus и SMBus для отправки и получения данных, для чипа SMBus или PMBus, программное обеспечение предназначено для передачи данных в соответствии со списком команд (Также доступно как режим передачи данных шины I2C).

USB-I2C Classic (Android/ Android):Может быть достигнут трансивер данных шины I2C, Android также имеет соответствующий интерфейс библиотеки.

Загрузчик:Программное обеспечение используется для обновления или замены прошивки адаптера, пользователи также могут написать свой собственный ключ и проверить ключ в вашем приложении, чтобы достичь их дизайна (две разработки) криптографической функции продуктов.

Примеры применения с открытым исходным кодом

MPU6050 чип датчика ускорения для чтения и записи данных, измеренное ускорение и значения температуры на дисплее формы волны в интерфейсе.

Программное обеспечение EasyScale bus output control, программное обеспечение может использоваться для управления чипом TPS61160/TPS61161.

PM2.5/контроль концентрации частиц, двумя способами (UART & ADC) для получения значения и отображения формы волны, модель датчика GP2Y1050AU0F.

Использование выходной функции адаптера PWM для достижения настройки выходного сигнала PWM в реальном времени.

Адаптер, доступный помощник последовательной отладки, также может использоваться как обычный помощник последовательной отладки.

Через контроль датчика давления BMP180 для достижения атмосферного давления, измерения температуры окружающей среды, в то время как программа в соответствии с внутренним давлением для расчета текущей высоты.

Адаптер реализует инфракрасное измерение температуры, управляя датчиком MLX90614, и получает значение внутреннего регистра датчика.

Использование функции счетчика импульсов адаптера для достижения счетчика импульсов, может быть настроено для подсчета и подсчета количества.

Адаптер управления AM2311/AM2321B датчик для достижения температуры, измерения влажности, температуры и влажности значения могут быть отображены в режиме реального времени, но также показать историю данных формы волны.

Использование функции ADC адаптера для достижения простого осциллографа.

Адаптер реализует идентификатор цвета, управляя сенсором TCS3414.

Все примеры применения исходного кода полностью открыты, в дополнение к Приведенному выше списку примеров применения, официальному веб-сайту и официальным сайтам, а также к различным языковым платформам, большое количество примеров применения, приглашаем всех друзей скачать обмен!

Интерфейс прикладной программы

Функция интерфейса шины I2C.

Функция интерфейса шины PMBus.

Функция интерфейса шины SMBus.

Функция интерфейса управления GPIO.

ADCФункция интерфейса операции.

UARTФункция интерфейса операции.

Функция интерфейса счетчика импульсов.

ШИМФункция интерфейса управления выходом.

SDI12Функция интерфейса управления автобусом

Пример использования функции интерфейса I2C:

Система поддержки:
-Windows XP, Windows 7,Windows 8,Windows Vista, Windows 2000, Windows сервер
-Linux, Android
-MacOS/Darwin, NetBSD, OpenBSD, FreeBSD, Solaris

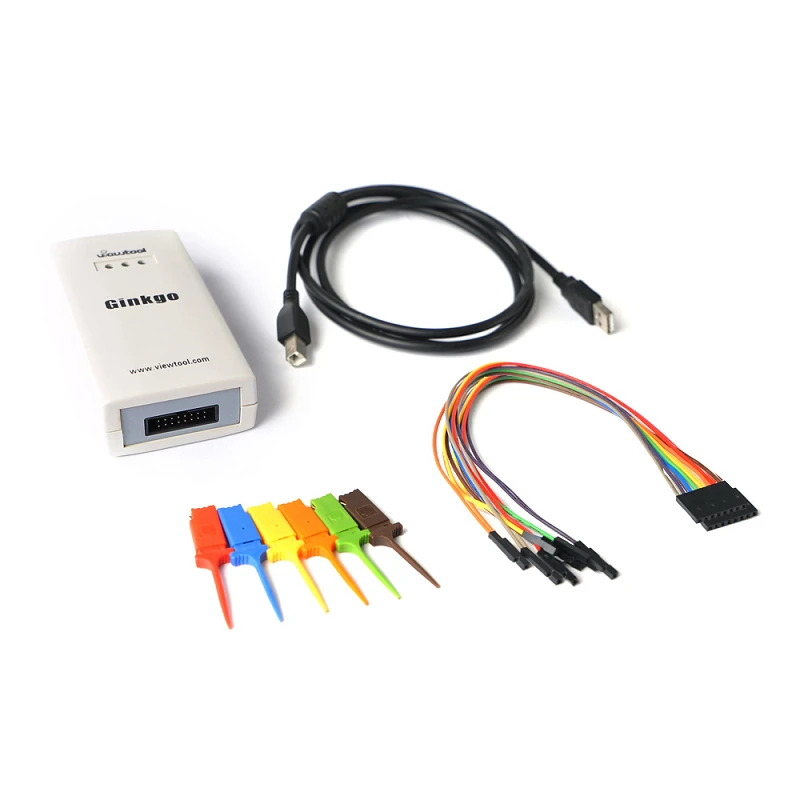

Список продаж товара:
Ginkgo USB-I2C adapterX 1
-Usb-кабель для передачи данныхX 1
Линия DuPontX 20
Высокоточный тестовый зажимX 10
Краткое руководство для уточнения продуктовX 1
