Осциллограф fluke i1000s tektronix A621 сменный большой зажим набор токовых зондов

Осциллограф fluke i1000s tektronix A621 сменный большой зажим набор токовых зондов

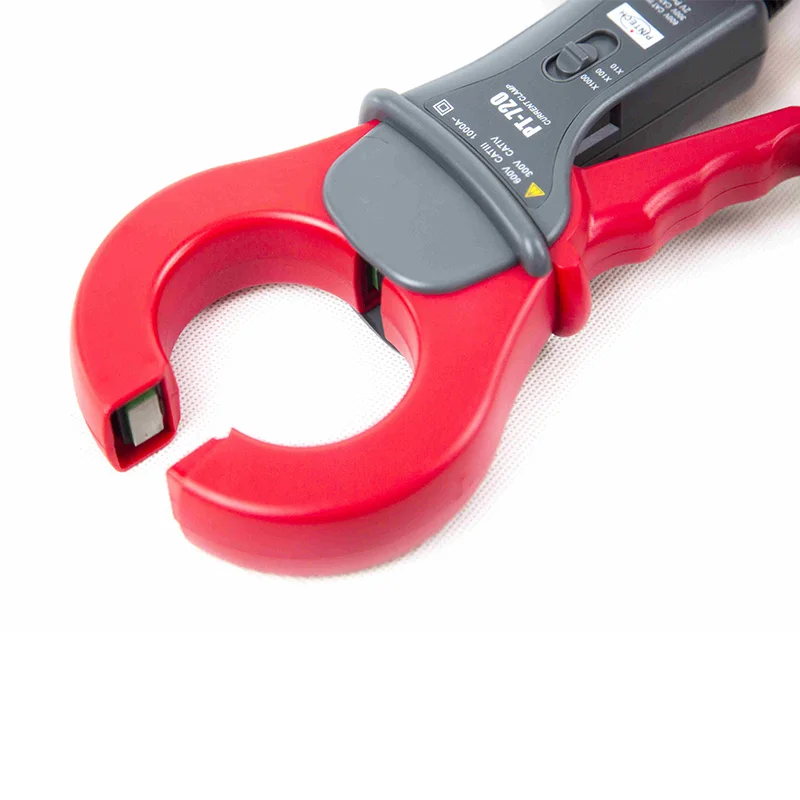

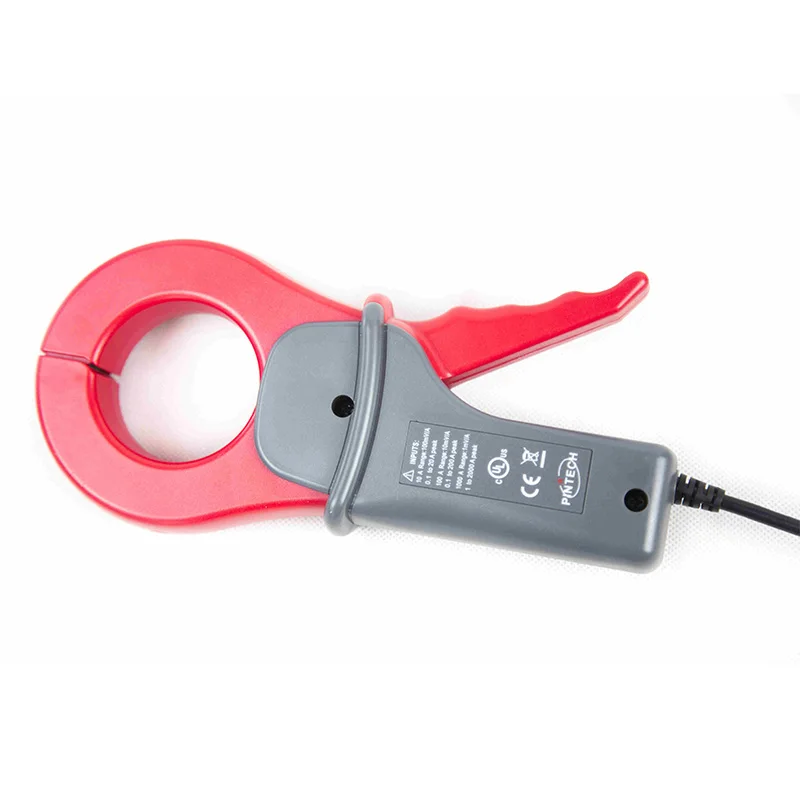

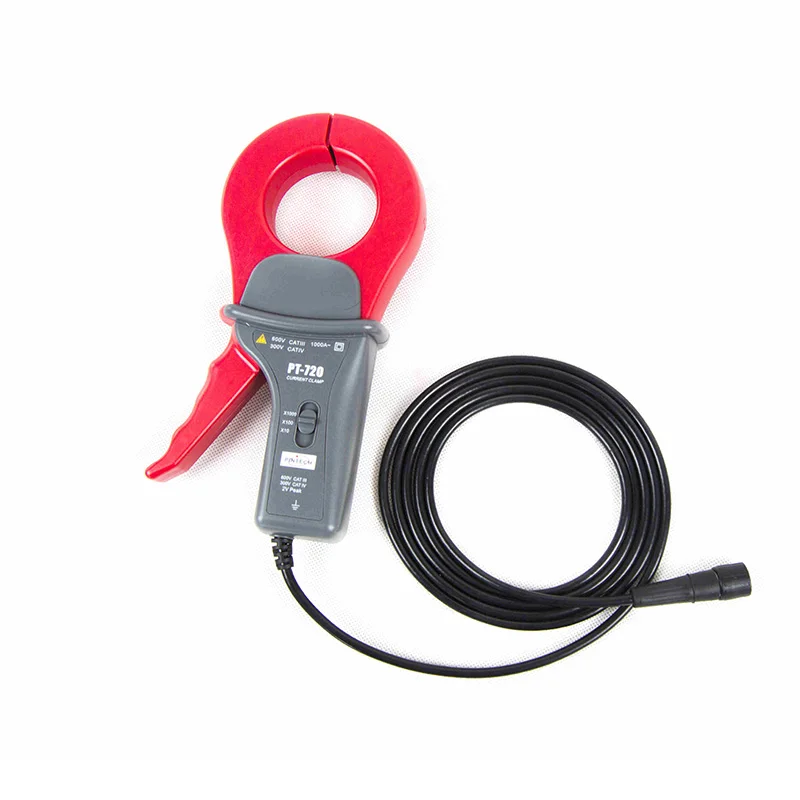

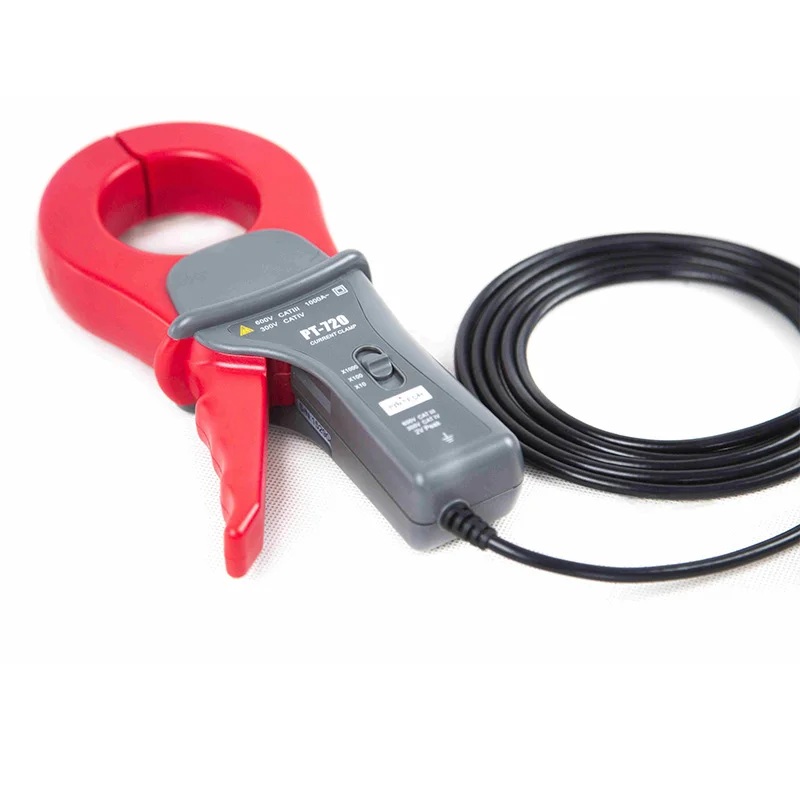

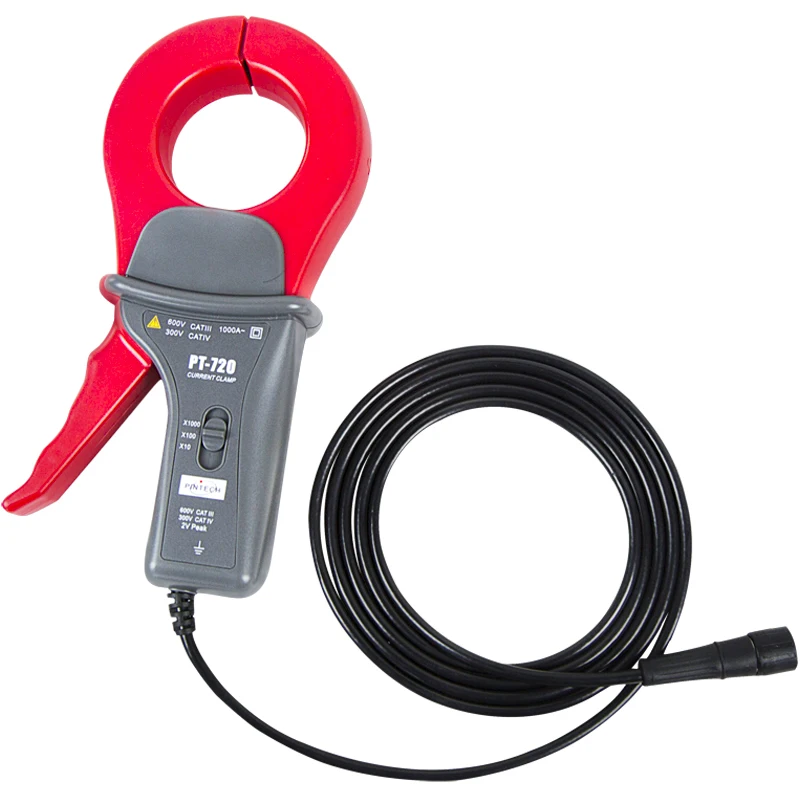

PT-720(100 кГц, 2000A) схема соединений для настройки токовый зонд

1. 2000 А ток с высоким точным измерением. Макс. Зажим 52 мм. 2. Изолированный коаксиальный кабель BNC, Совместим с любым измерителем, счетчиками данных и осциллографом. Может легко измерять и отображать волны с помощью сигналов mV output.3 выбор диапазона, можно заменить A621,i1000s и т. д.

Постоянная сила тока

0.1A ~ 20A

1A ~ 200A

1A ~ 2000A

Коэффициент ослабления

100mv AC/A AC

10 мВ переменного/переменного тока

1mV AC/A AC

Точность

≤ 3% + 10mV

≤ 2% + 5mV

≤ 1% + 1mV

Условиях измерений

Измерьте состояние: 23 ℃ ± 3 ℃,20 ~ 75% RH, синусоидальной частоты 48 Гц ~ 65 Гц, искажения: <1%, без компонент постоянного тока, внешний магнитного поля <40A/м, магнитное поле переменного тока, центр тестового образца, импеданс≥ 1 мΩи ≤ 47 ПФ

Пропускная способность

10 Гц ~ 100 кГц (-3 дБ)

Макс. dV/dt

10A/мкс

Макс. Ток

Когда непрерывный ток <1 кГц, а, 1200 а (максимум около 40 минут) (если время измерения составляет более 20 минут, его следует остановить)

Сопротивления нагрузки

≤ 1 МОм и ≤ 47 ПФ

Время подъема/падения

≤ 40us

Рабочее напряжение

600V rms

Синфазный напряжения

600 В CAT III

Стек постоянного тока, эффект тока

≤ 30 а пост. Тока, <выходной сигнал 1%

Макс. Диаметр отверстия челюсти

53 мм

Максимальный размер проводника

Кабель: макс. Диаметр: ф52мм; Общий жгут проводки; Один: 5х5мм, четыре шины жгута проводки: 30х5мм

Размеры

216х111х45mm

Вес

500 г

О зонда:
Мы являемся производителем зондов осциллографа. PINTECH-наш собственный бренд. Наши зонды имеют стандартный разъем BNC, который может использоваться с осциллографом любого бренда. Мы предлагаем OEM услуги для осциллографа многих брендов. Вы можете найти замену товара для зондов осциллографа некоторых брендов с гораздо более низкой ценой, но хорошее качество и обслуживание. Пожалуйста, оставьте мне сообщение, если вам нужна дополнительная помощь. Батарея не допускается доставки, пожалуйста, купите батарейки в размерную сетку США самостоятельно.

Если вы должны связаться с нами о доставке:
Все наши продукты (за исключением индивидуального товара) находятся в наличии. Мы организуем доставку, как только получим ваш заказ. Мы организуем доставку по DHL/Fedex/UPS/TNT для того, чтобы убедиться в том, что вы можете получить зонды в кратчайшие возможные сроки. Когда вы делаете заказ, пожалуйста, убедитесь, что адрес и контакт верны. Оставьте свой правильный телефон.

О послепродажном обслуживании:
Перед отправкой мы организуем повторное тестирование. После того, как вы получите зонд, пожалуйста, проверьте его и как только возникнут какие-либо вопросы, пожалуйста, не стесняйтесь связаться с нами.
Пожалуйста, примите во внимание возможную погрешность в 1-3 см, связанная с особенностями измерения вручную, и убедитесь, что вас это не устраивает перед размещением заказа.
