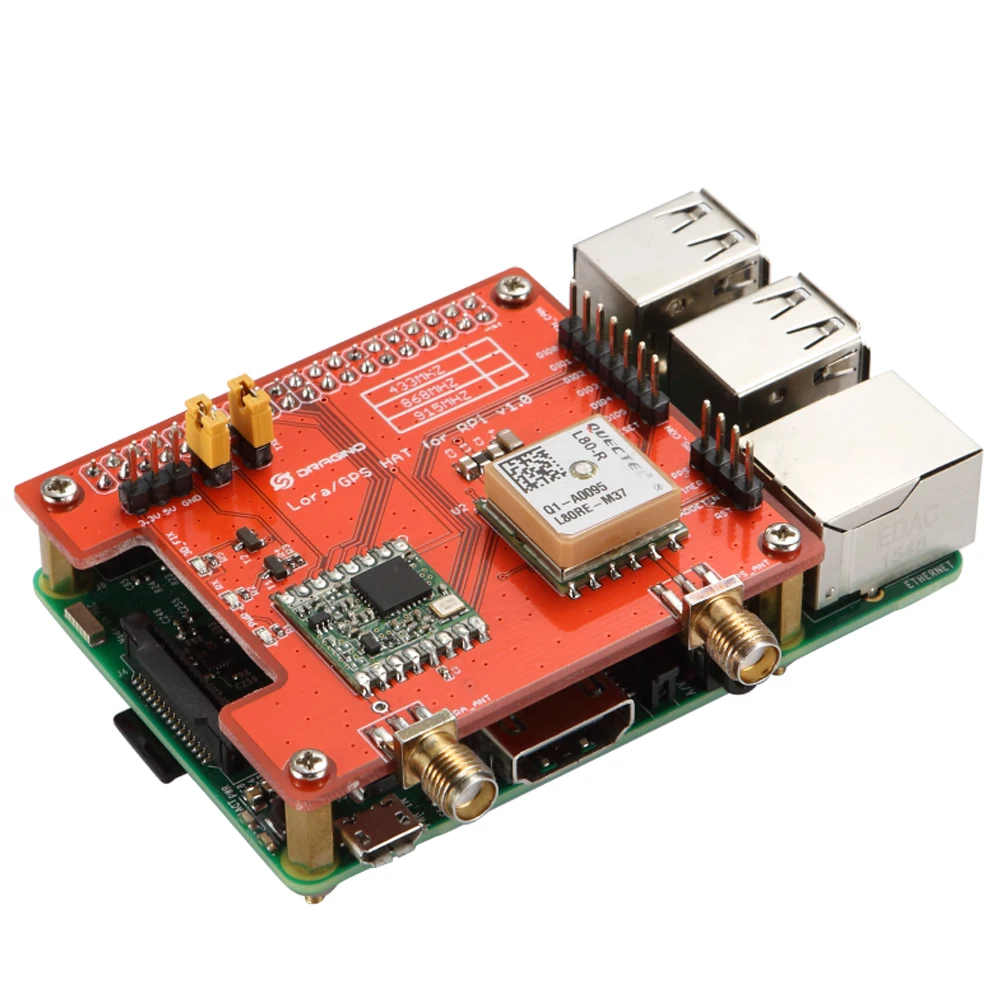

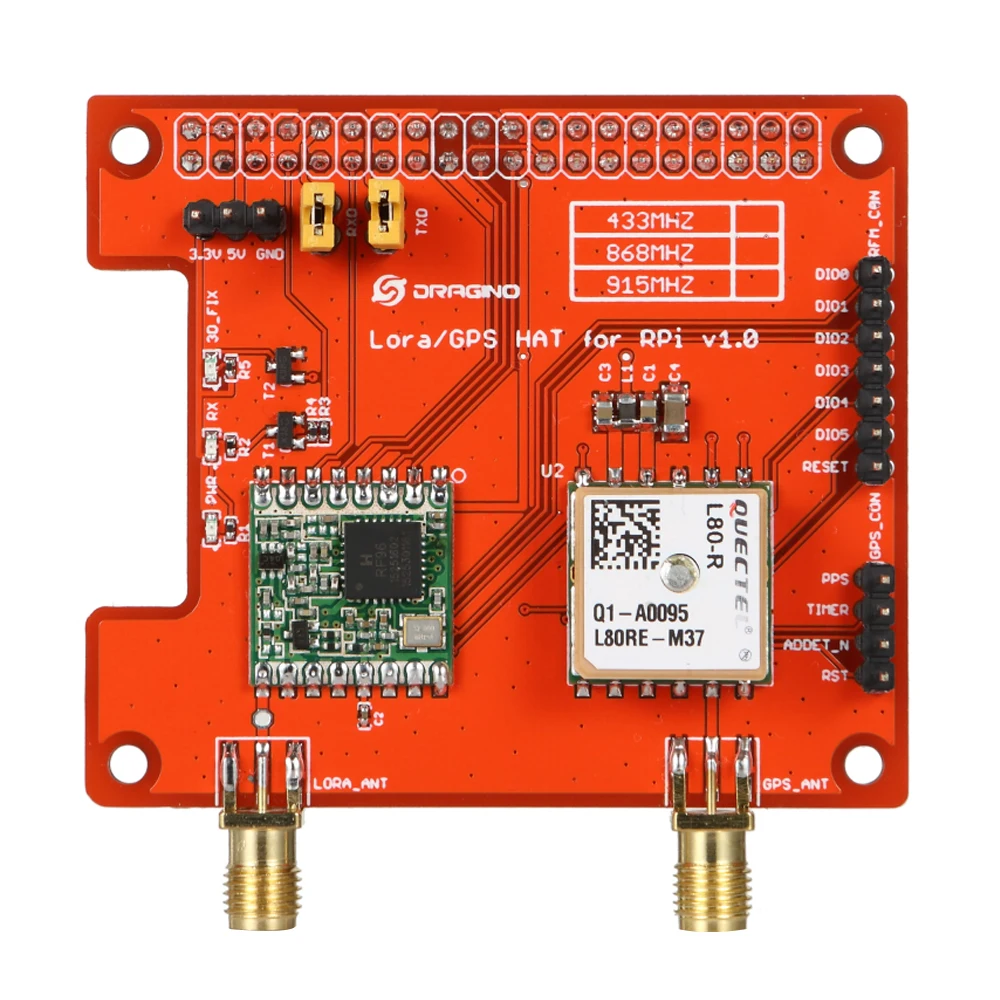

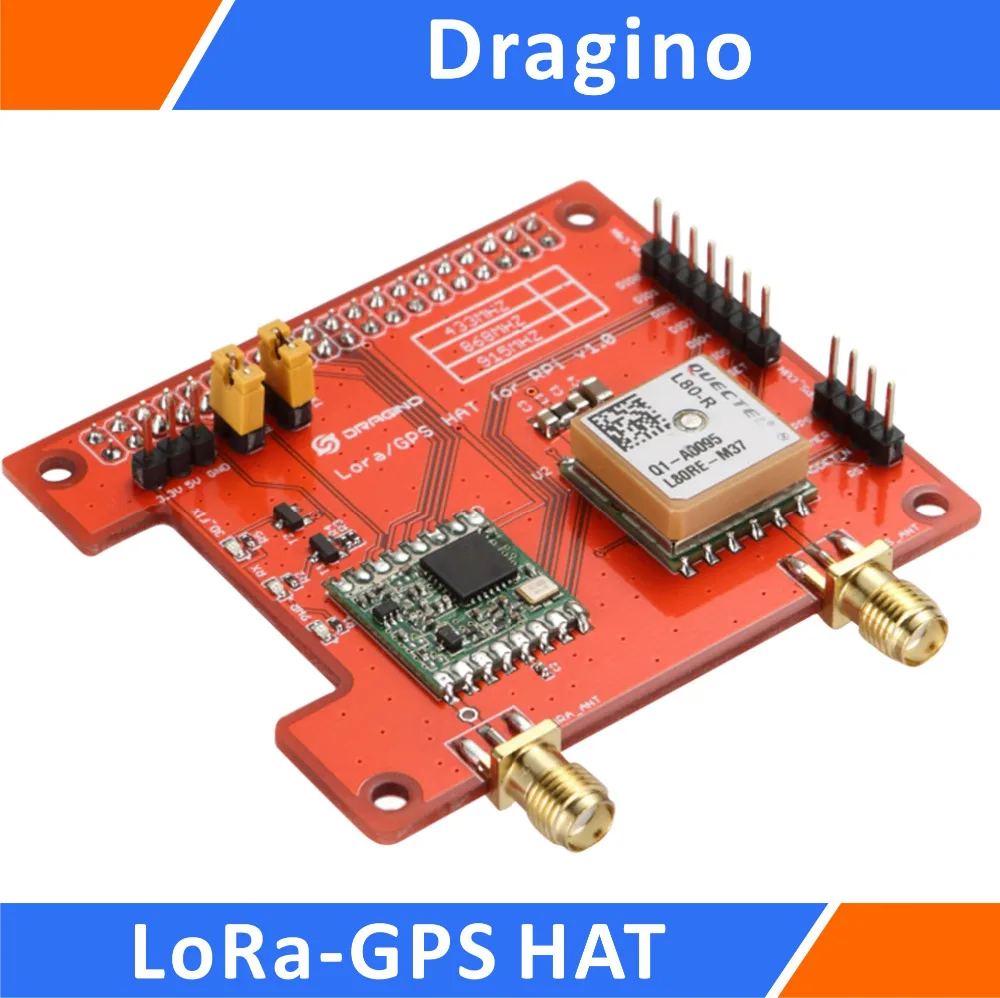

Dragino Lora/GPS _ HAT-это модуль затрат для LoRaWan и GPS для еэс с Raspberry Pi. Этот продукт предназначен для тех, кто заинтересован в разработке решений LoRaWAN.
Шляпа Lora/GPS основана на трансивере SX1276/SX1278. add on L80 GPS (Base on MTK MT3339) предназначен для приложений, использующих GPS, подключенных через последовательные порты к Raspberry Pi, таких как приложения синхронизации или Общие приложения, которые требуют информации GPS.
Трансиверы шляпы Lora/GPS оснащены модемом LoRa™ с большим диапазоном, который обеспечивает сверхдальнюю передачу спектра и высокий помехи, одновременно минимизируя потребление тока. Шляпа Lora/GPD может достичь чувствительности более-148dBm с использованием недорогого кристалла и коносамента материалов. Высокая чувствительность в сочетании с интегрированным усилителем мощности + 20 дБм дает Лидирующий в отрасли бюджет связи, что делает его оптимальным для любого приложения, требующего диапазона или надежности. LoRa™ также предоставляет значительные преимущества в блокировании и селективности по сравнению с обычными методами модуляции, решая традиционный дизайн компромисса между диапазоном, помехи иммунитета и энергопотреблением.
Эта плата может рассчитать и предсказать орбиты автоматически с помощью данных эфемеров (до 3 дней), хранящихся во внутренней флэш-памяти, поэтому шляпа может быстро зафиксировать положение даже на внутренних уровнях сигнала с низким энергопотреблением. С технологией AlwaysLocate™, Шляпа Lora/GPS может адаптивно регулировать время включения/выключения для достижения баланса между точностью позиционирования и энергопотреблением в соответствии с условиями окружающей среды и движения. GPS также поддерживает функцию автоматического переключения антенны. Он может достичь переключения между внутренней коммутационной антенной и внешней активной антенной. Кроме того, он сохраняет позиционирование во время процесса переключения.
Особенности:
Частотный диапазон: 868 МГц/433 МГц/915 МГц (предварительная настройка на заводе)
Низкая потребеление энергии
Совместим с Raspberry Pi 2 Model B/Raspberry Pi 3.
LoRa™ модем
Модуляция FSK, GFSK, MSK, GMSK, LoRa™ и OOK
Преамбула обнаружения
Скорость передачи данных настраивается
Встроенный датчик температуры и индикатор низкого заряда батареи
Отличный Блокировка иммунитет
Автоматический RF Sense и CAD с ультра-быстрым AFC
Поддержка DGPS, SBAS(WAAS/EGNOS/MSAS/GAGAN)
GPS автоматическое переключение между внутренней патч-антенной и внешней активной антенной
PPS VS. NMEA может использоваться во время обслуживания
Поддержка SDK команды
Встроенный LNA для лучшей чувствительности
EASY™, передовая технология AGPS без внешней памяти
AlwaysLocate™, интеллектуальный контроллер периодического режима
GPS FLP режим, около 50% Потребляемая мощность нормального режима
GPS Поддержка защиты от короткого замыкания и обнаружения антенны
Lora Технические характеристики:
168 дБ максимальный бюджет связи.
+ 20 дБм-100 мВт постоянный RF выход против
+ 14 дБм высокая эффективность PA.
Программируемая скорость передачи бит до 300 кбит/с.
Высокая чувствительность: до-148 дБм.
Пуленепробиваемые передний конец: IIP3 =-12,5 дБм.
Отличный Блокировка иммунитет.
Низкая RX ток 10,3 mA, 200 на регистра удерживания.
Полностью интегрированный синтезатор с разрешением 61 Гц.
Модуляция FSK, GFSK, MSK, GMSK, LoRaTM и OOK.
Встроенный синхронизатор бит для восстановления часов.
Преамбула обнаружения.
127 дБ динамический диапазон RSSI.
Автоматический RF Sense и CAD с ультра-быстрым AFC.
Пакетный двигатель до 256 байт с CRC.
Встроенный датчик температуры и индикатор низкого заряда батареи.
GPS Технические характеристики:
Мощность: 25 мА, отслеживание мощности: 20 мА.
Совместим с GPS, SBAS.
Программируемая скорость передачи бит до 300 кбит/с.
Последовательные интерфейсы UART: регулируемые 4800 ~ 115200 bps, по умолчанию: 9600bps.
Частота обновления: 1 Гц (по умолчанию), до 10 Гц.
Протоколы: NMEA 0183,PMTK.
Горизонтальная точность определения местоположения: автономная <2,5 м Кэп.
TTFF @-130dBm с EASY™: Холодный старт <15s, Теплый старт <5s, Горячий старт <1s;TTFF @-130dBm.
Без EASY™: Холодный старт <35s, Теплый старт <30s, Горячий старт <1s.
Точность синхронизации: 1PPS out 10NS, время возврата <1s.
Скорость Точность без помощи <0,1 м/с, ускорение точность без помощи 0,1 м/с².
Получение чувствительности-148dBm, отслеживание-165dBm, повторное приобретение-160dBm.
Динамическая производительность Высота Макс. 18000м, максимальная скорость Макс. 515м/с, максимальное ускорение 4 г.
L1 ленточный приемник (1575,42 МГц) канал 22 (Отслеживание) /66 (приобретение).
Скачать URL:
Руководство пользователя

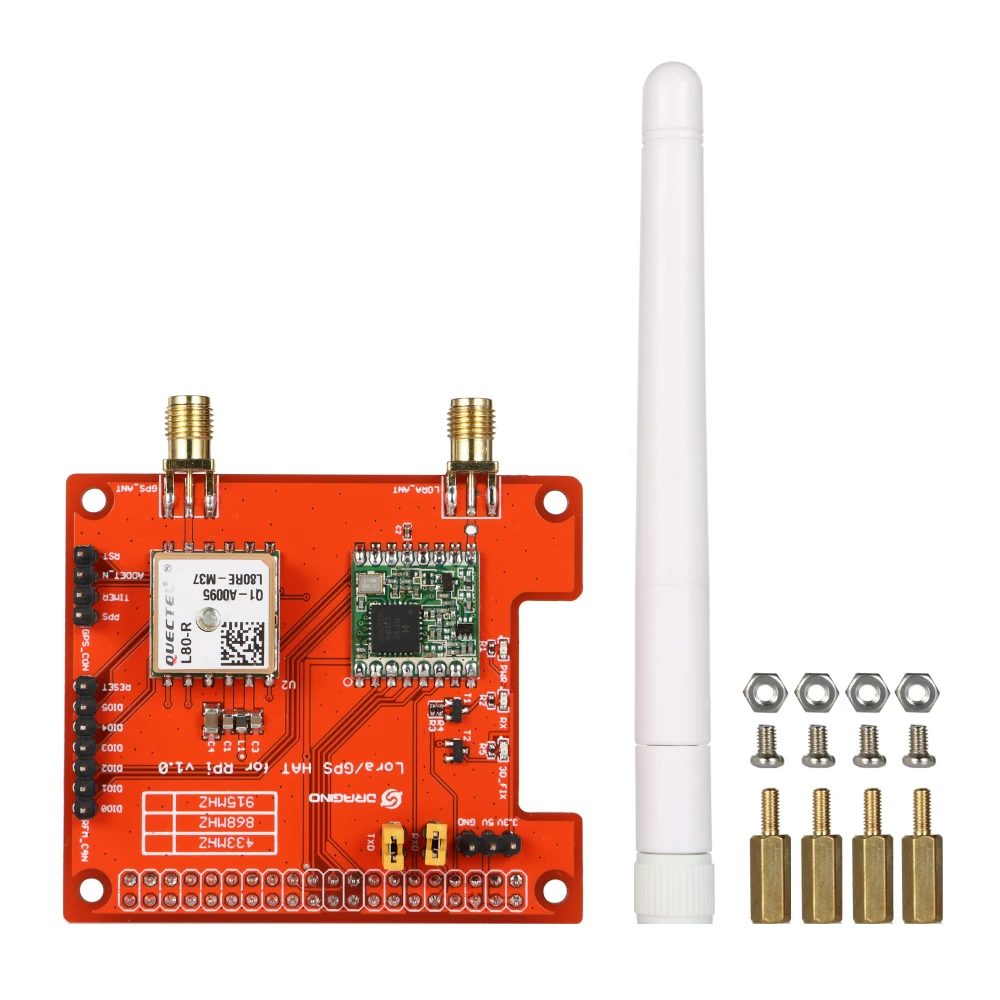

Посылка включает в себя:
Lora/GPS_HAT( 915 МГц) * 1
